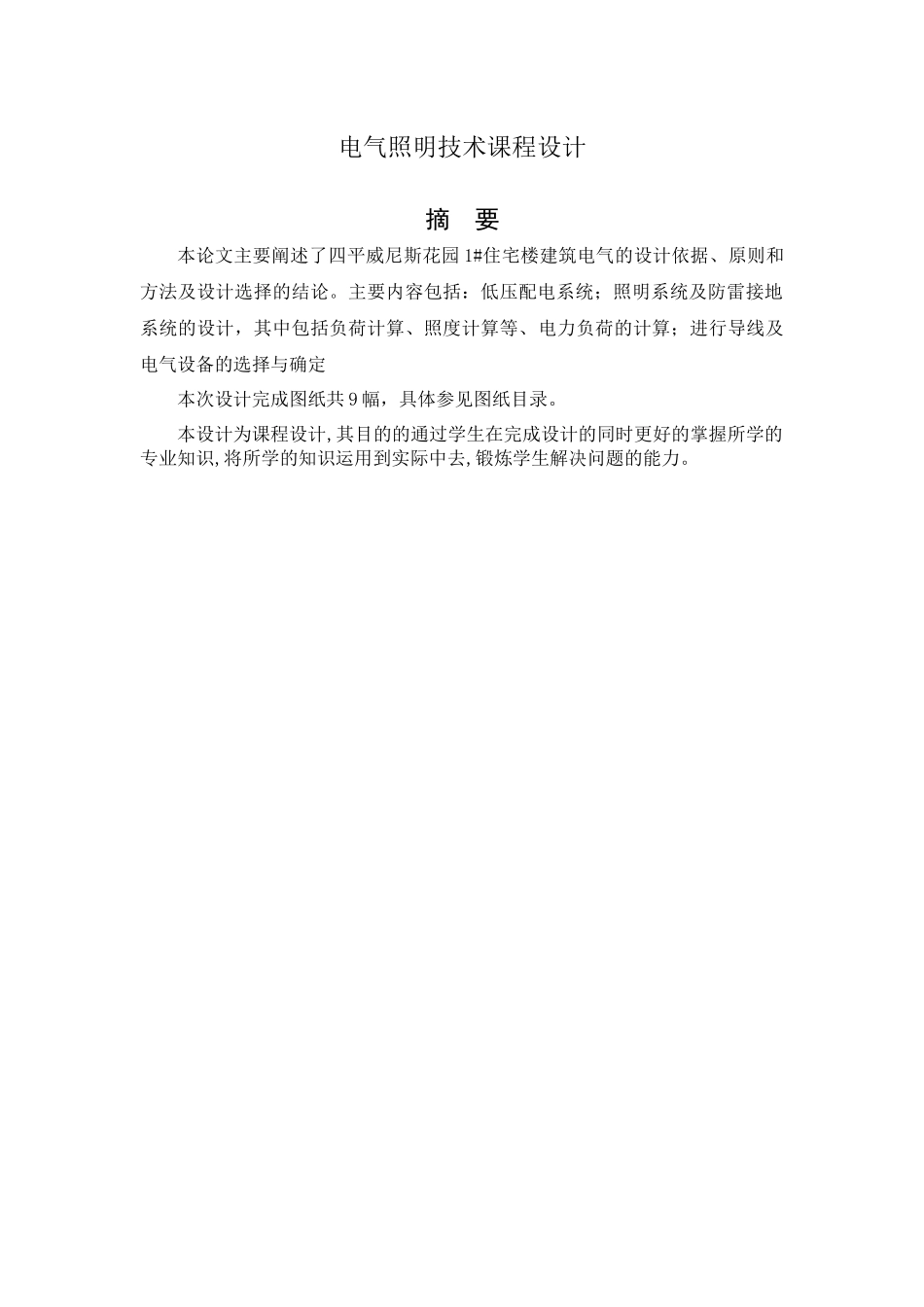

电气照明技术课程设计摘要本论文主要阐述了四平威尼斯花园1#住宅楼建筑电气的设计依据、原则和方法及设计选择的结论。主要内容包括：低压配电系统；照明系统及防雷接地系统的设计，其中包括负荷计算、照度计算等、电力负荷的计算；进行导线及电气设备的选择与确定本次设计完成图纸共9幅，具体参见图纸目录。本设计为课程设计,其目的的通过学生在完成设计的同时更好的掌握所学的专业知识,将所学的知识运用到实际中去,锻炼学生解决问题的能力。目录1.2设计原则..........................................................................................................................31.3设计内容..........................................................................................................................3附录……………………………………………………………………………………………..21第一章绪论................................................................1.1建筑电气概况.............................................................第二章照明设计..............................................................7第三章插座的设计............................................................7第四章低压设备的选择.......................................................10第五章防雷接地.............................................................10谢辞......................................................................16参考文献.....................................................................17第一章绪论1.1建筑电气概况现代民用建筑电气技术是以电能、电子、电器设备及电气技术为手段来创造、维持和改善人民居住或工作的生活环境的电、光、声、冷和暖环境的一门跨学科的综合性的技术科学。它是强电和弱电与具体建筑的有机结合。随着科学技术的发展和人民生活水平的不断提高，人们对对有关供配电、照明、防雷接地等系统的要求越来越高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。建筑电气设计是在认真执行国家技术经济政策和有关国家标准和规范的前提下，进行工业与民用建筑建筑电气的设计，并满足保障人身、设备及建筑物安全、供电可靠、电能节约、技术先进和经济合理。1.2设计原则本次设计是对四平市威尼斯花园1#住宅楼的电气设计，本工程概况：六层小区住宅楼。设计需做到方案合理、技术先进、运行可靠、满足相关规范的要求，还要简捷实用、便于操作、管理和维护，减少综合投资。此次设计的目的是通过对该办公楼的各个系统的设计实践，综合运用所学知识，贯彻执行我国建筑电气行业有关方针政策，理论联系实际，锻炼独立分析和解决电气工程设计问题的能力，为未来的实际工作奠定必要的基础。1.3设计内容本论文主要阐述了该办公楼各系统电气设计的设计依据、原则和方法及设计选择的结论等。论文共包括五大章内容。（1）第二章为照明系统，主要说明光源、灯具选择，照度计算，一般照明等内容，并依据规范采用利用系数法进行照度计算，选择出各个房间合适的灯具数量，设计出各个供电回路及相对应的配电箱，本部分设计出图2幅，为各层照明平面图及照明负荷配电箱平面图。（2）第三章为插座系统，主要说明插座种类的选择，布置的位置，高度，及插座回路的确定，本部分设计出图2幅，为各层插座平面图。（3）第四章为负荷计算以及配电方式等内容的相关原理、原则、方法等，确定各个系统照明负荷的容量、计算电流，以此选择出了断路器，导线。（4）第五章为防雷接地系统，主要说明对直击雷、侧击雷等的防护以及接地系统的方式及具体要求等内容，本部分设计出图２幅，为防雷平面图和接地平面图。第二章照明设计2.1概述照明设计是建筑电气设计最基本的设计内容之一。照明设计质量的好与坏，直接关系到人们的工作、学习和生活。照明设计的目的是根据具体场合的要求，正确地选择光源和灯具，确定合理的照明形式和布灯方案，在节约能源和建筑资金的条件下，来获得...
