基于PLC的交通信号灯设计VIP专享VIP免费

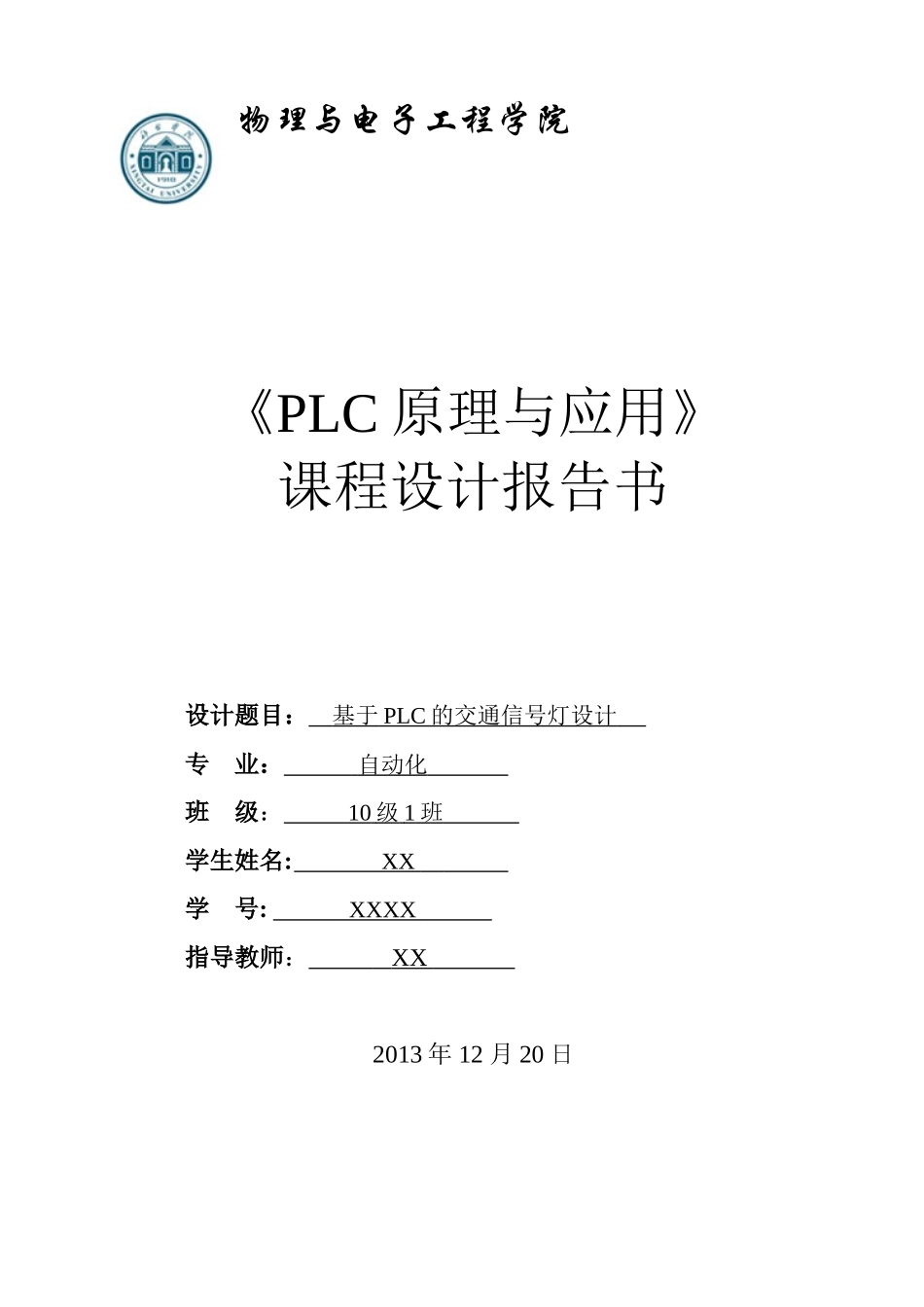

物理与电子工程学院《PLC原理与应用》课程设计报告书设计题目：基于PLC的交通信号灯设计专业：自动化班级：10级1班学生姓名:XX学号:XXXX指导教师：XX2013年12月20日物理与电子工程学院课程设计任务书专业：自动化班级：1班学生姓名XX学号XX课程名称PLC原理与应用设计题目基于PLC的交通信号灯设计设计目的、主要内容（参数、方法）及要求设计目的：1、掌握PLC功能指令的应用2、掌握PLC控制系统的设计流程设计主要内容及要求：1、设计一个基于PLC的十字路口交通信号灯的控制程序。具体要求如下：（1）南北黄灯闪烁5秒。南北红灯亮一段时间，同时东西红灯闪烁5秒，东西绿灯亮与南北方向相同时间。（2）南北红灯亮维持一段时间后南北红灯闪烁5秒，熄灭。同时东西绿灯维持相同时间后，东西黄灯闪烁5秒，熄灭。（3）重复（1）和（2），并不断循环反复。2、画出实现程序流程图。3、列出输入、输出端口。4、写出梯形图程序。5、调试程序，直至符合设计要求。工作量2周时间，每天3学时，共计42学时进度安排第1天：明确课程设计的目的和意义，根据课程设计要求查找相关资料第2-3天：学习课程设计中用到的PLC相关知识第4-5天：根据课程设计的要求画出程序流程图第6天：列出I/O分配表第7-8天：写出梯形图程序，并对程序进行注释第9-10天：学习西门子S7-200的编程软件STEP7MicroWINSP6，并在该软件中编写梯形图程序第11天：学习西门子S7-200仿真软件，并进行程序仿真和调试。第12天：将课程设计中用到的程序在PLC试验箱上进行运行和调试。第13-14天：撰写课程设计报告。主要参考资料[1]宋建成.编程序控制器原理与应用[M].科学出版社,1998[2]杨公源.可编程控制器(PLC)原理与应用[M].电子工业出版社,2004[3]袁任光.可编程序控制器应用技术与实例[M].华南理工大学出版社,2003指导教师签字教研室主任签字摘要为了解决十字路口的交通拥挤状况，本文提出了一种基于PLC、车流量检测系统和数值比较器的十字路口交通灯实时控制方案。该设计系统地介绍了交通灯控制系统的组成和设计方案，并进行了程序设计。通过车流量检测系统实现了对十字路口车流量的智能检测，并根据车流量的变化，实时地对红绿灯时间进行合理调配，从而提高了十字路口的通行能力。关键词：实时控制；PLC；车流量；检测目录1绪论...............................................................................................................12PLC的结构及原理.......................................................................................12.1PLC的结构...................................................................................................12.2PLC的工作原理...........................................................................................23系统的方案设计...........................................................................................33.1十字路口交通灯布置图...............................................................................33.2系统的控制要求...........................................................................................44系统器件选型和资源配置...........................................................................54.1系统器件的选型...........................................................................................54.2I/O地址分配.................................................................................................64.3交通灯系统的接线形式...............................................................................65系统程序设计...............................................................................................75.1系统的程序思想...........................................................................................75.2系统的程序设计.....................................................................................
