高频电子荧光灯的频率匹配VIP免费

高频电子荧光灯的频率匹配_第1页
1/35
高频电子荧光灯的频率匹配_第2页
2/35
高频电子荧光灯的频率匹配_第3页
3/35

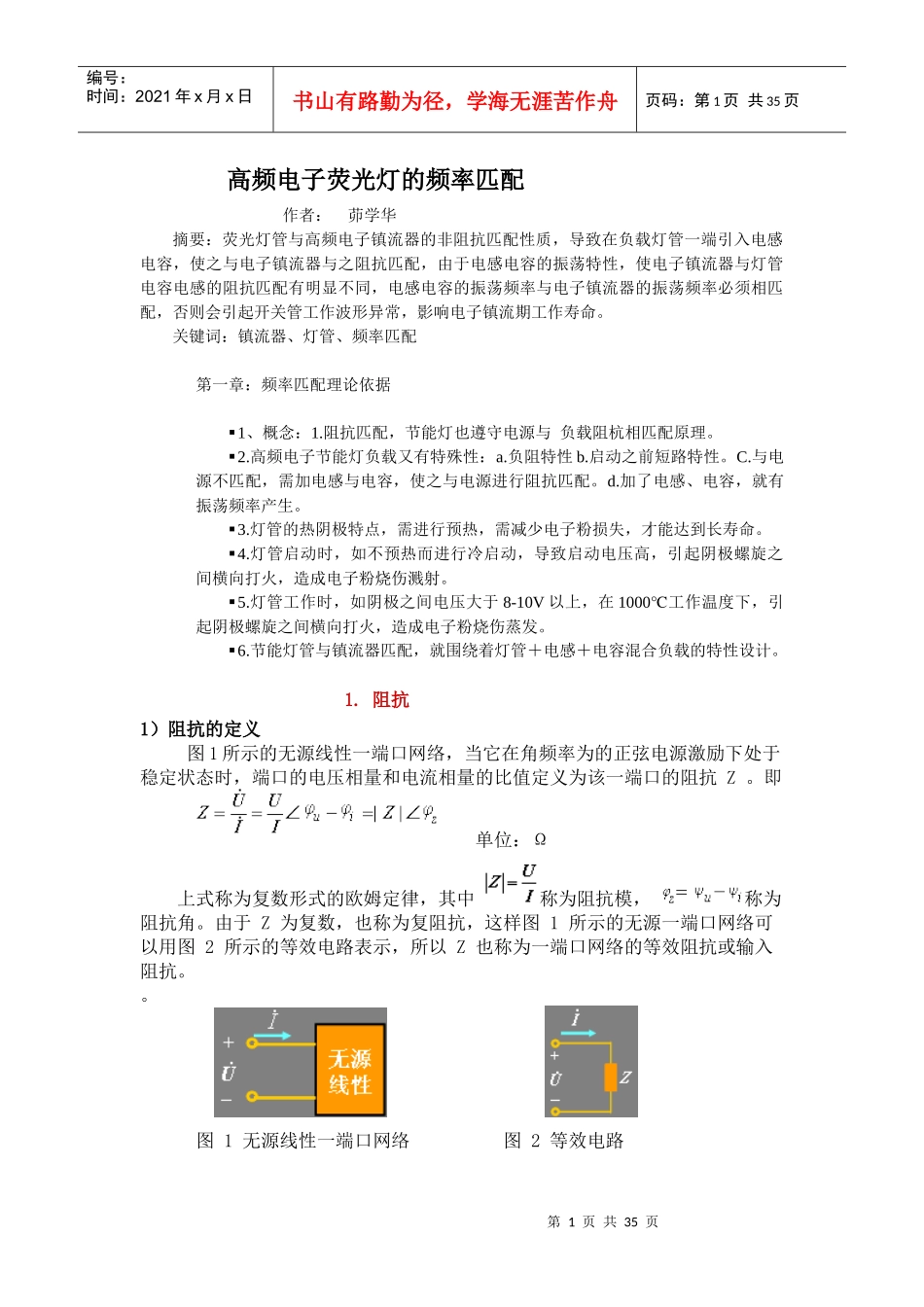

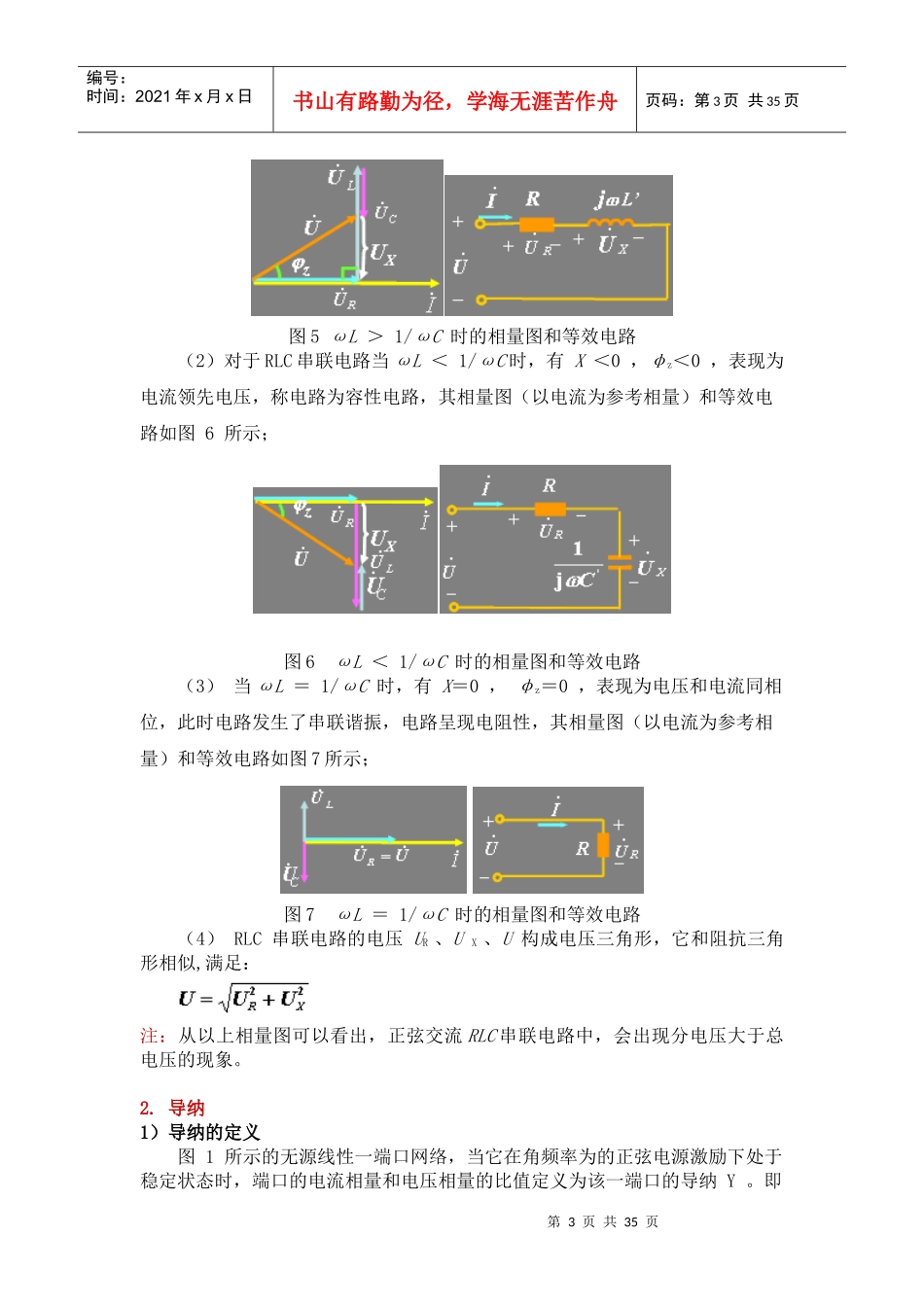

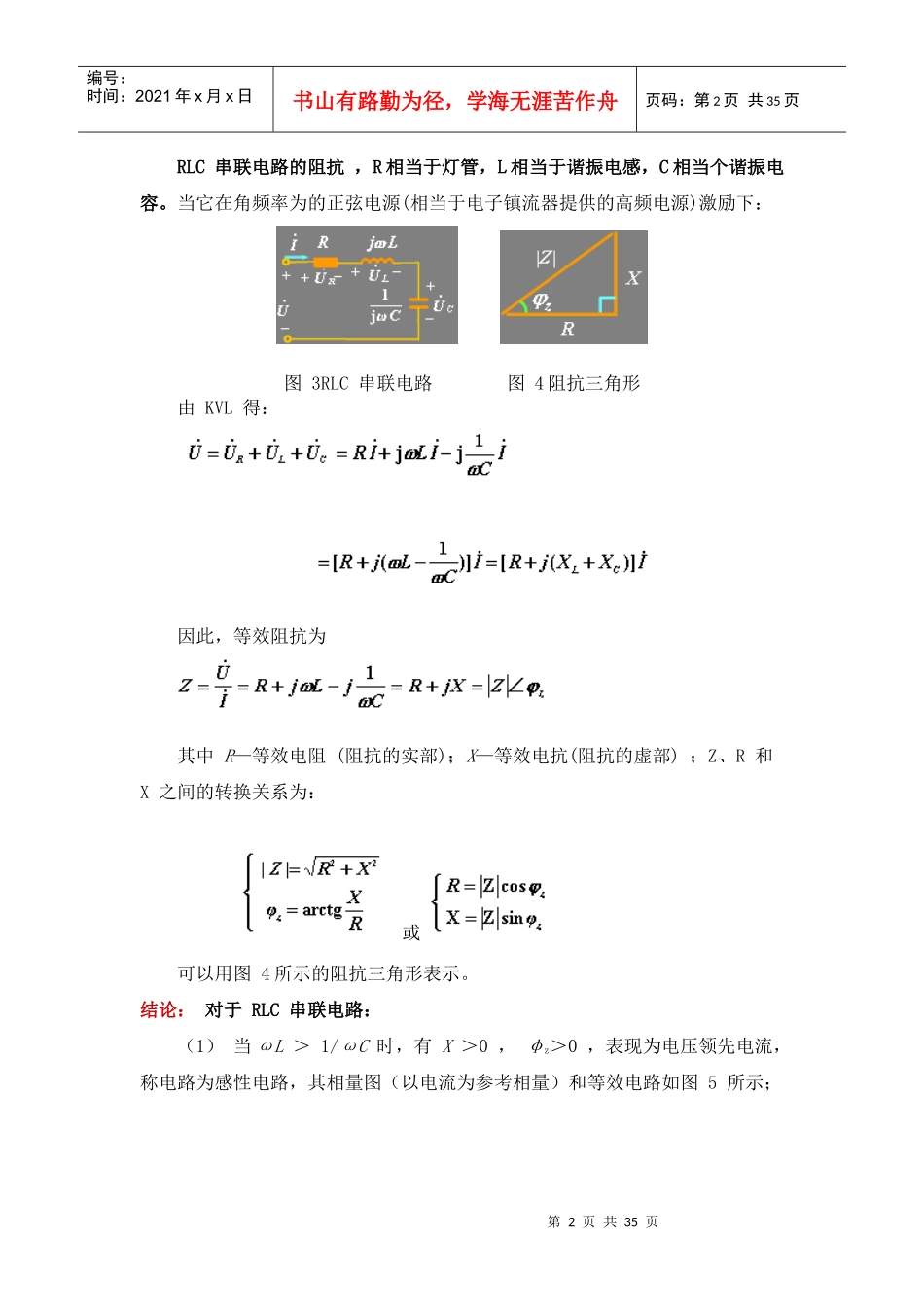

第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共35页高频电子荧光灯的频率匹配作者:茆学华摘要:荧光灯管与高频电子镇流器的非阻抗匹配性质,导致在负载灯管一端引入电感电容,使之与电子镇流器与之阻抗匹配,由于电感电容的振荡特性,使电子镇流器与灯管电容电感的阻抗匹配有明显不同,电感电容的振荡频率与电子镇流器的振荡频率必须相匹配,否则会引起开关管工作波形异常,影响电子镇流期工作寿命。关键词:镇流器、灯管、频率匹配第一章:频率匹配理论依据1、概念:1.阻抗匹配,节能灯也遵守电源与负载阻杭相匹配原理。2.高频电子节能灯负载又有特殊性:a.负阻特性b.启动之前短路特性。C.与电源不匹配,需加电感与电容,使之与电源进行阻抗匹配。d.加了电感、电容,就有振荡频率产生。3.灯管的热阴极特点,需进行预热,需减少电子粉损失,才能达到长寿命。4.灯管启动时,如不预热而进行冷启动,导致启动电压高,引起阴极螺旋之间横向打火,造成电子粉烧伤溅射。5.灯管工作时,如阴极之间电压大于8-10V以上,在1000℃工作温度下,引起阴极螺旋之间横向打火,造成电子粉烧伤蒸发。6.节能灯管与镇流器匹配,就围绕着灯管+电感+电容混合负载的特性设计。1.阻抗1)阻抗的定义图1所示的无源线性一端口网络,当它在角频率为的正弦电源激励下处于稳定状态时,端口的电压相量和电流相量的比值定义为该一端口的阻抗Z。即单位:Ω上式称为复数形式的欧姆定律,其中称为阻抗模,称为阻抗角。由于Z为复数,也称为复阻抗,这样图1所示的无源一端口网络可以用图2所示的等效电路表示,所以Z也称为一端口网络的等效阻抗或输入阻抗。。图1无源线性一端口网络图2等效电路第2页共35页第1页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共35页RLC串联电路的阻抗,R相当于灯管,L相当于谐振电感,C相当个谐振电容。当它在角频率为的正弦电源(相当于电子镇流器提供的高频电源)激励下:图3RLC串联电路图4阻抗三角形由KVL得:因此,等效阻抗为其中R—等效电阻(阻抗的实部);X—等效电抗(阻抗的虚部);Z、R和X之间的转换关系为:或可以用图4所示的阻抗三角形表示。结论:对于RLC串联电路:(1)当ωL>1/ωC时,有X>0,φz>0,表现为电压领先电流,称电路为感性电路,其相量图(以电流为参考相量)和等效电路如图5所示;第3页共35页第2页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共35页图5ωL>1/ωC时的相量图和等效电路(2)对于RLC串联电路当ωL<1/ωC时,有X<0,φz<0,表现为电流领先电压,称电路为容性电路,其相量图(以电流为参考相量)和等效电路如图6所示;图6ωL<1/ωC时的相量图和等效电路(3)当ωL=1/ωC时,有X=0,φz=0,表现为电压和电流同相位,此时电路发生了串联谐振,电路呈现电阻性,其相量图(以电流为参考相量)和等效电路如图7所示;图7ωL=1/ωC时的相量图和等效电路(4)RLC串联电路的电压UR、UX、U构成电压三角形,它和阻抗三角形相似,满足:注:从以上相量图可以看出,正弦交流RLC串联电路中,会出现分电压大于总电压的现象。2.导纳1)导纳的定义图1所示的无源线性一端口网络,当它在角频率为的正弦电源激励下处于稳定状态时,端口的电流相量和电压相量的比值定义为该一端口的导纳Y。即第4页共35页第3页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共35页单位:S上式仍为复数形式的欧姆定律,其中称为导纳模,称为导纳角。由于Y为复数,称为复导纳,这样图1所示的无源一端口网络可以用图8所示的等效电路表示,所以Y也称为一端口网络的等效导纳或输入导纳。图8无源线性一端口网络等效导纳2)RLC并联电路的导纳图9RLC并联电路图10导纳三角形由KCL得:因此,等效导纳为其中G—等效电导(导纳的实部);B—等效电纳(导纳的虚部);Y、G和B之间的转换关系为:第5页共35页第4页共35页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共35页或可以用图10所示的导纳三角形表示。结论:对于RLC并联电路:(1)...
