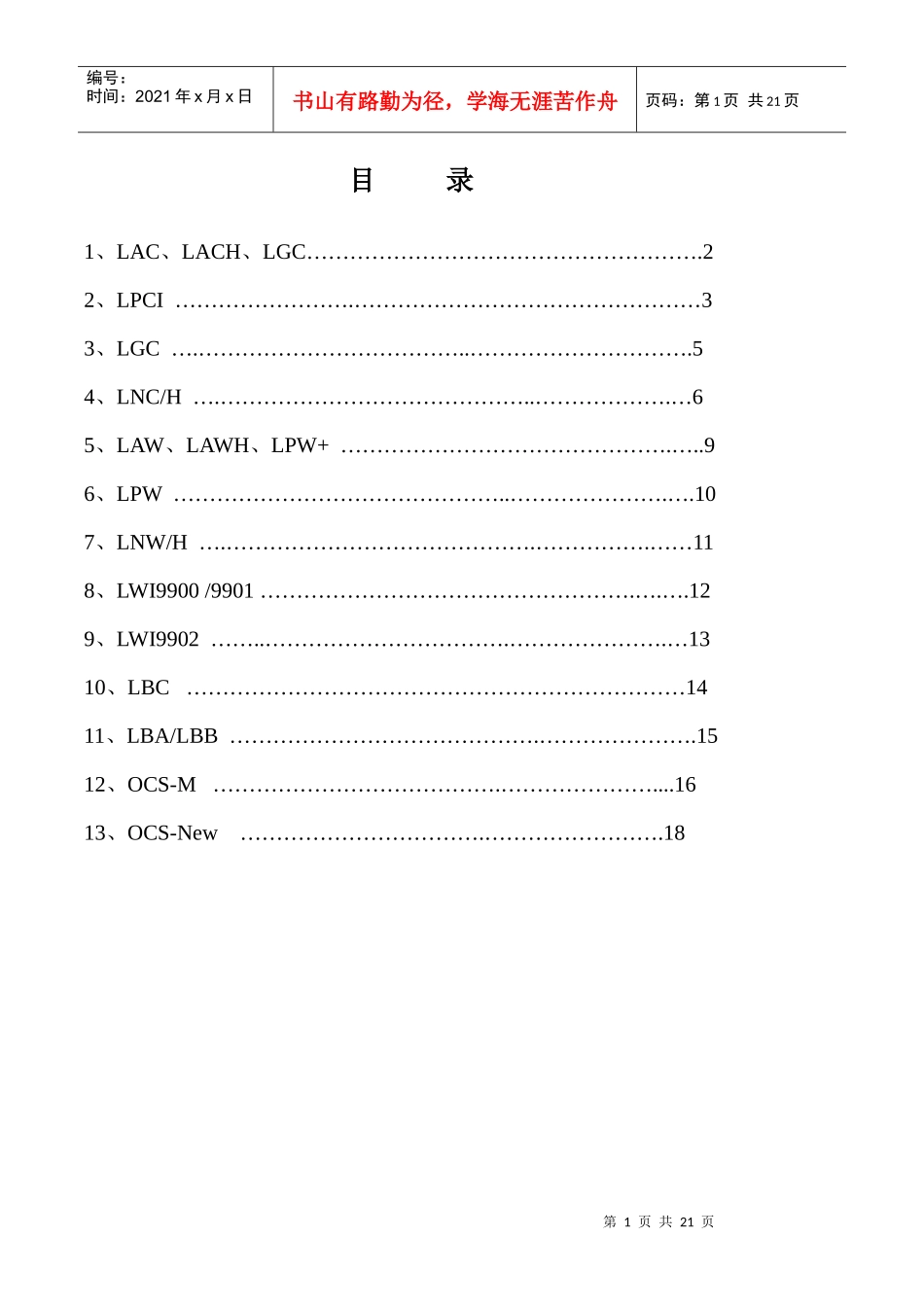

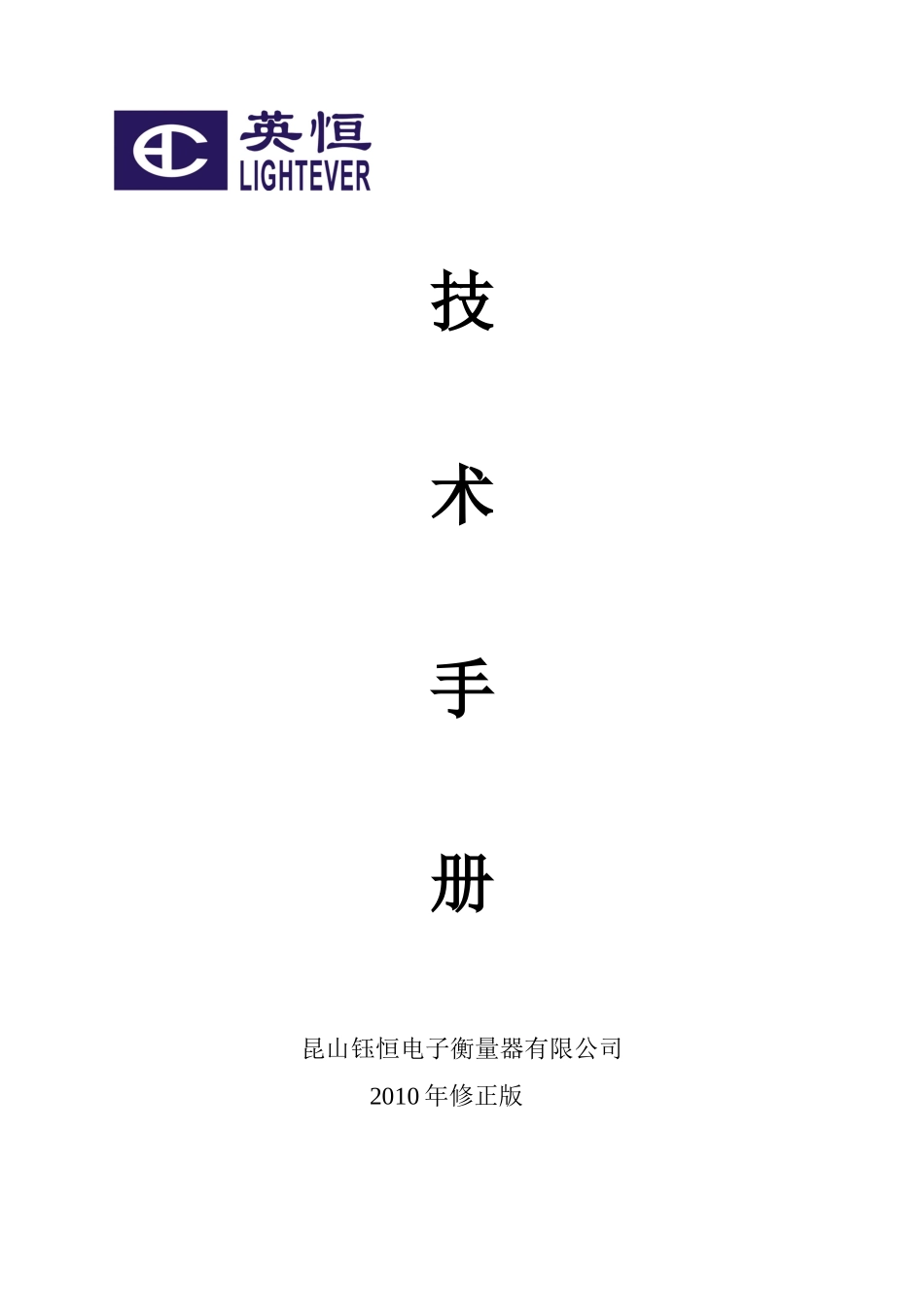

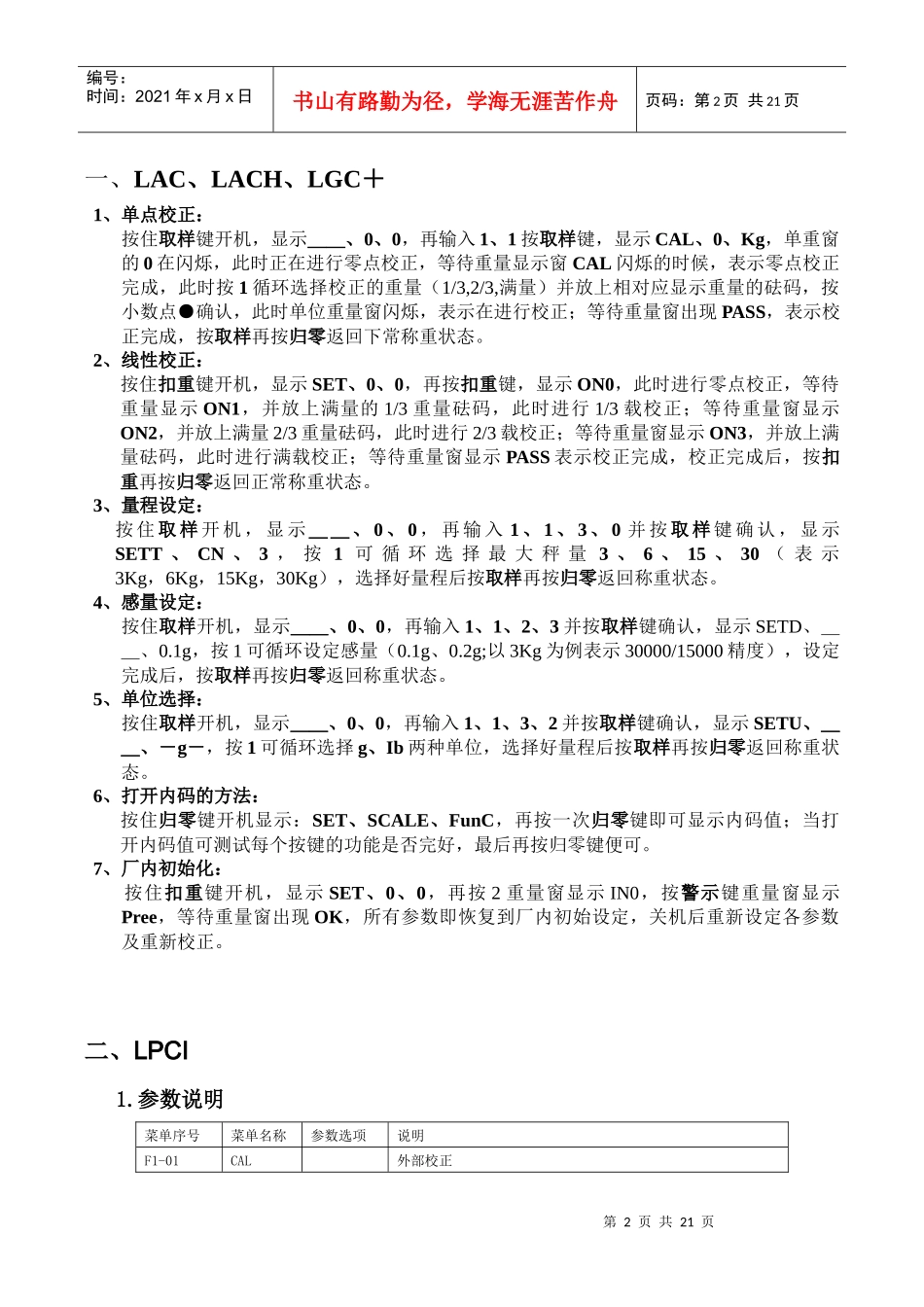

技术手册昆山钰恒电子衡量器有限公司2010年修正版第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页目录1、LAC、LACH、LGC……………………………………………….22、LPCI…………………….…………………………………………33、LGC….………………………………..………………………….54、LNC/H….……………………………………..……………….…65、LAW、LAWH、LPW+……………………………………….…..96、LPW………………………………………..………………….….107、LNW/H….…………………………………….…………….……118、LWI9900/9901…………………………………………….….….129、LWI9902……..…………………………….………………….…1310、LBC……………………………………………………………1411、LBA/LBB…………………………………….………………….1512、OCS-M………………………………….…………………....1613、OCS-New…………………………….…………………….18第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页一、LAC、LACH、LGC＋1、单点校正：按住取样键开机，显示＿＿、0、0，再输入1、1按取样键，显示CAL、0、Kg，单重窗的0在闪烁，此时正在进行零点校正，等待重量显示窗CAL闪烁的时候，表示零点校正完成，此时按1循环选择校正的重量（1/3,2/3,满量）并放上相对应显示重量的砝码，按小数点●确认，此时单位重量窗闪烁，表示在进行校正；等待重量窗出现PASS，表示校正完成，按取样再按归零返回下常称重状态。2、线性校正：按住扣重键开机，显示SET、0、0，再按扣重键，显示ON0，此时进行零点校正，等待重量显示ON1，并放上满量的1/3重量砝码，此时进行1/3载校正；等待重量窗显示ON2，并放上满量2/3重量砝码，此时进行2/3载校正；等待重量窗显示ON3，并放上满量砝码，此时进行满载校正；等待重量窗显示PASS表示校正完成，校正完成后，按扣重再按归零返回正常称重状态。3、量程设定：按住取样开机，显示＿＿、0、0，再输入1、1、3、0并按取样键确认，显示SETT、CN、3，按1可循环选择最大秤量3、6、15、30（表示3Kg，6Kg，15Kg，30Kg），选择好量程后按取样再按归零返回称重状态。4、感量设定：按住取样开机，显示＿＿、0、0，再输入1、1、2、3并按取样键确认，显示SETD、＿＿、0.1g，按1可循环设定感量（0.1g、0.2g;以3Kg为例表示30000/15000精度），设定完成后，按取样再按归零返回称重状态。5、单位选择：按住取样开机，显示＿＿、0、0，再输入1、1、3、2并按取样键确认，显示SETU、＿＿、－g－，按1可循环选择g、Ib两种单位，选择好量程后按取样再按归零返回称重状态。6、打开内码的方法：按住归零键开机显示：SET、SCALE、FunC，再按一次归零键即可显示内码值；当打开内码值可测试每个按键的功能是否完好，最后再按归零键便可。7、厂内初始化：按住扣重键开机，显示SET、0、0，再按2重量窗显示IN0，按警示键重量窗显示Pree，等待重量窗出现OK，所有参数即恢复到厂内初始设定，关机后重新设定各参数及重新校正。二、LPCI1.参数说明菜单序号菜单名称参数选项说明F1-01CAL外部校正第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页F1-02ZERO-0d-零点显示值无限制-1d-显示数值在零点情况下，至少需要放置2个感量以上才会显示数值-2d-显示数值在零点情况下，至少需要放置3个感量以上才会显示数值-3d-显示数值在零点情况下，至少需要放置4个感量以上才会显示数值-4d-显示数值在零点情况下，至少需要放置5个感量以上才会显示数值-5d-显示数值在零点情况下，至少需要放置6个感量以上才会显示数值F1-03FIL-01-滤波系数1-02-滤波系数2-03-滤波系数3-04-滤波系数4F1-04BP-UN-当物料重量（数量）超过设定的上限时，有声音提示-IN-当物料重量（数量）在设定的上下限内（包括上下限值）时，有声音提示-LO-当料物重量（数量）小于设定的上限且重量大于9个感量（1PCS）时，有声音提示-UL-当物料重量（数量）在上下限之外且...
