电子线路CAD实习指导书VIP免费

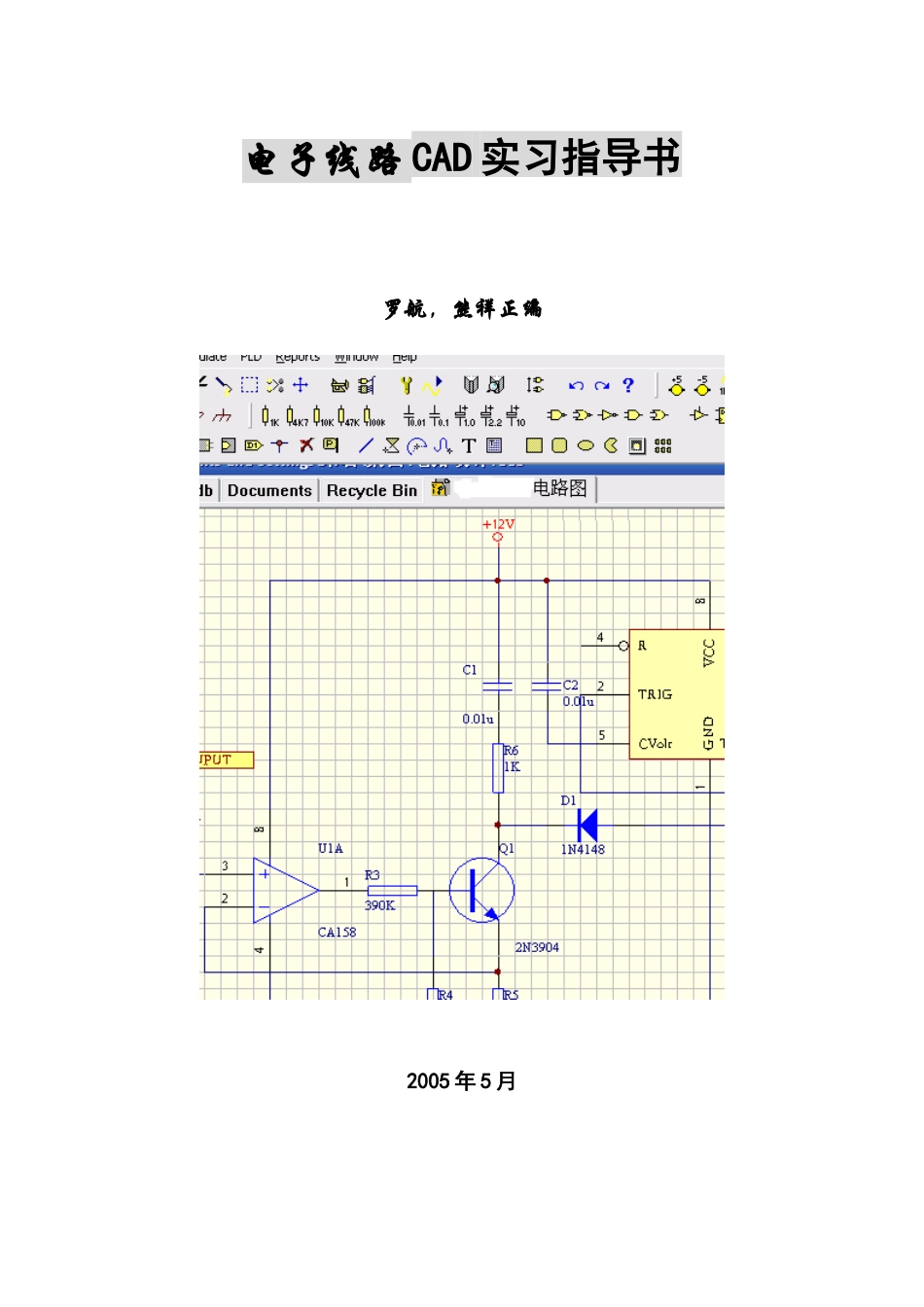

电子线路CAD实习指导书_第1页
1/40

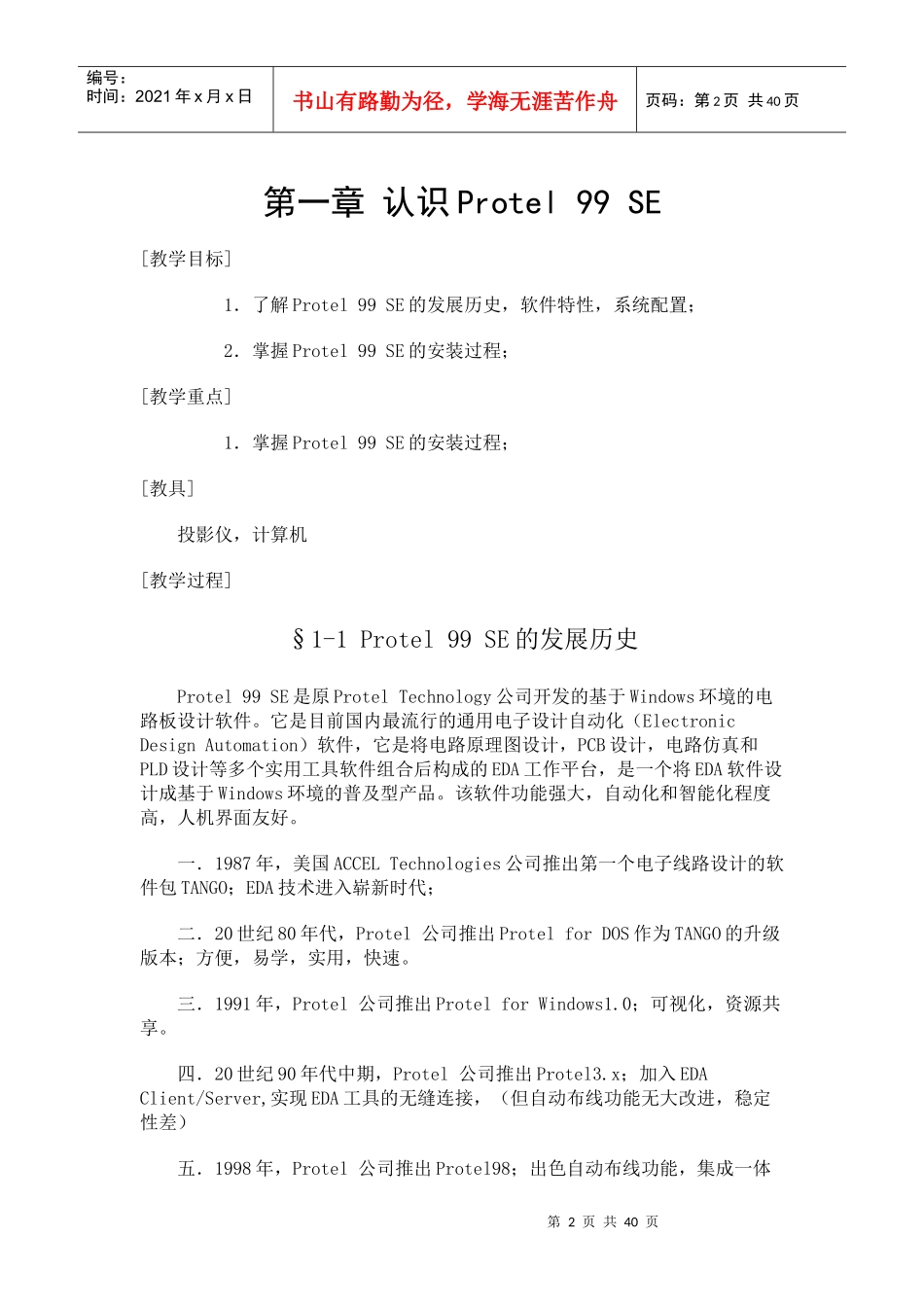

电子线路CAD实习指导书_第2页
2/40

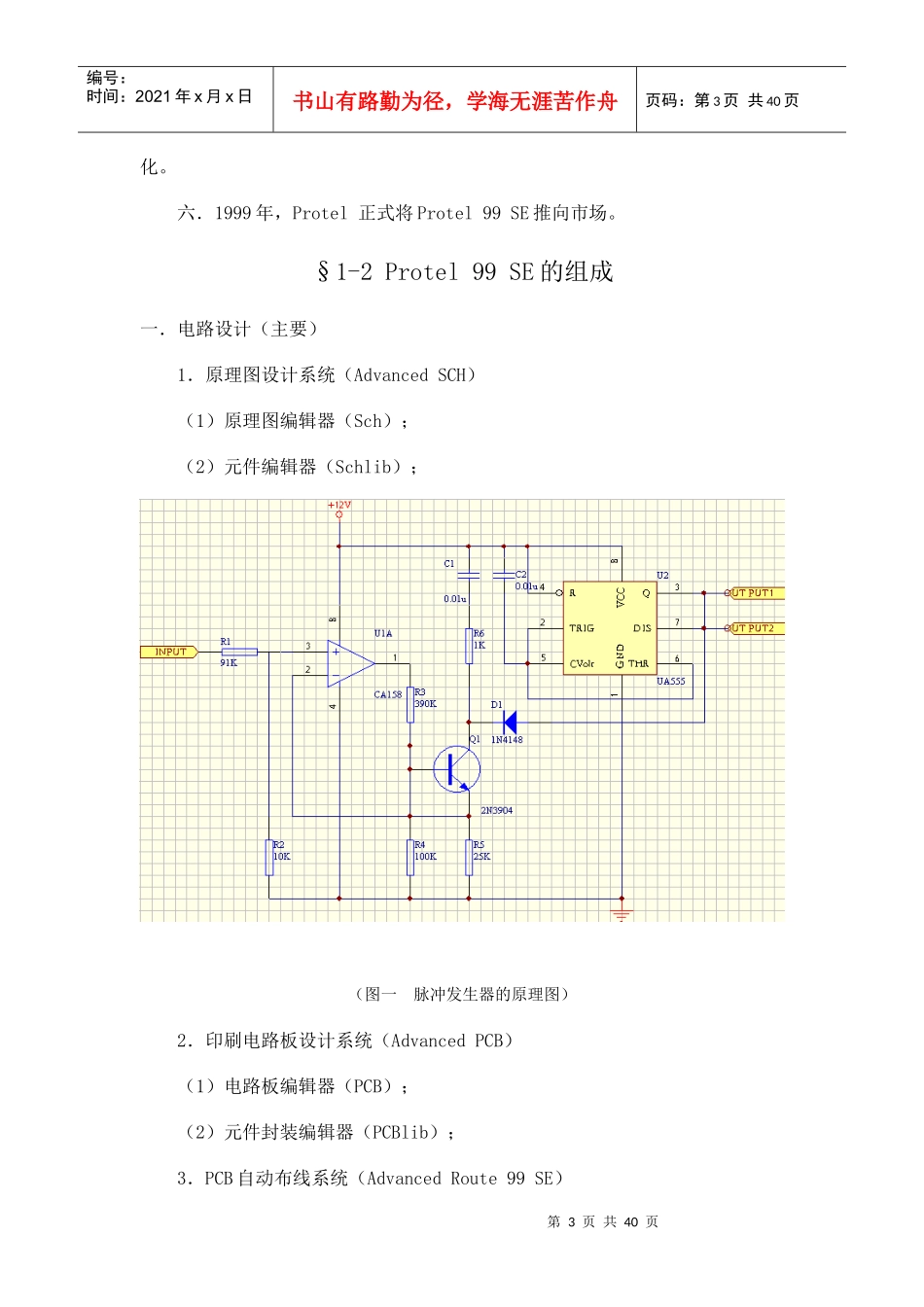

电子线路CAD实习指导书_第3页
3/40
电子线路CAD实习指导书罗航,熊祥正编2005年5月第2页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共40页第一章认识Protel99SE[教学目标]1.了解Protel99SE的发展历史,软件特性,系统配置;2.掌握Protel99SE的安装过程;[教学重点]1.掌握Protel99SE的安装过程;[教具]投影仪,计算机[教学过程]§1-1Protel99SE的发展历史Protel99SE是原ProtelTechnology公司开发的基于Windows环境的电路板设计软件。它是目前国内最流行的通用电子设计自动化(ElectronicDesignAutomation)软件,它是将电路原理图设计,PCB设计,电路仿真和PLD设计等多个实用工具软件组合后构成的EDA工作平台,是一个将EDA软件设计成基于Windows环境的普及型产品。该软件功能强大,自动化和智能化程度高,人机界面友好。一.1987年,美国ACCELTechnologies公司推出第一个电子线路设计的软件包TANGO;EDA技术进入崭新时代;二.20世纪80年代,Protel公司推出ProtelforDOS作为TANGO的升级版本;方便,易学,实用,快速。三.1991年,Protel公司推出ProtelforWindows1.0;可视化,资源共享。四.20世纪90年代中期,Protel公司推出Protel3.x;加入EDAClient/Server,实现EDA工具的无缝连接,(但自动布线功能无大改进,稳定性差)五.1998年,Protel公司推出Protel98;出色自动布线功能,集成一体第3页共40页第2页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共40页化。六.1999年,Protel正式将Protel99SE推向市场。§1-2Protel99SE的组成一.电路设计(主要)1.原理图设计系统(AdvancedSCH)(1)原理图编辑器(Sch);(2)元件编辑器(Schlib);(图一脉冲发生器的原理图)2.印刷电路板设计系统(AdvancedPCB)(1)电路板编辑器(PCB);(2)元件封装编辑器(PCBlib);3.PCB自动布线系统(AdvancedRoute99SE)第4页共40页第3页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共40页(图二脉冲发生器的PCB)(图三脉冲发生器PCB的三维图)二.电路仿真与可编程逻辑器件设计(主要)1.电路仿真系统(AdvancedSIM99SE):包括基于原理图的数/模混合信号电路仿真器。2.可编程逻辑器件设计(AdvancedPLD99SE):包含文本编辑器,用于PLD设计和观察仿真波形。第5页共40页第4页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共40页§1-3.Protel99SE的主要特性一.SmartTool:所有设计工具集成在一个设计环境中,通过设计管理器可访问Protel99SE的工具。二.SmartDot:所有设计文档全部存储在一个数据库文件中(以DDB为后缀);三.SmartTeam:在DesignExplore中内置组管理功能,设计任务可拆分,定义组成员使用权限,锁定文件。四.改进的步线规则:采用最新人工智能技术,多种复合选项的布线规则和在线规则检查使电路板的设计达到专业化水平。五.改进的自动布局:采用组群式(ClusterPlacer)统计式(StatisticalPlacer)布局方式。六.信号完整性检查:集成信号完整性工具,精确的模型和电路板分析,对设计结果进行信号质量和干涉分析。七.轻松的设计同步:实现原理图SCH和电路图PCB之间的设计同步更新;支持制板输出和电路板数控加工代码文件的生成。八.集成向导功能:引导设计人员完成复杂的工作。九.PLD逻辑器件设计:PLD99SE支持相当多的逻辑器件生产商,如AlteraMax,IntelFLEX,Motorola和Philips等。第6页共40页第5页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共40页十.支持使用ClientBasic编程语言。§1-4Protel99SE的装卸一.Protel99SE的运行环境1.建议配置(1)CPUPentiumII300MHz以上(2)内存128MB(3)硬盘6GB以上(4)显示器17"以上(5)显示分辨率1280×1024像素2.操作系统MicrosoftWindows98/95或以上版本(含中文版)二.Protel99SE的安装1.将Protel99SE的安装光盘放入光驱;2.打开Protel99SE文件夹,再打开Sn-记事本(获取安装序列号),双击Setup.exe;3.单击Next,在Userinformation对话框中就Name,Company,AccessCode栏填入相应的内...
