蒂森K100门机CTU2板电气调试VIP免费

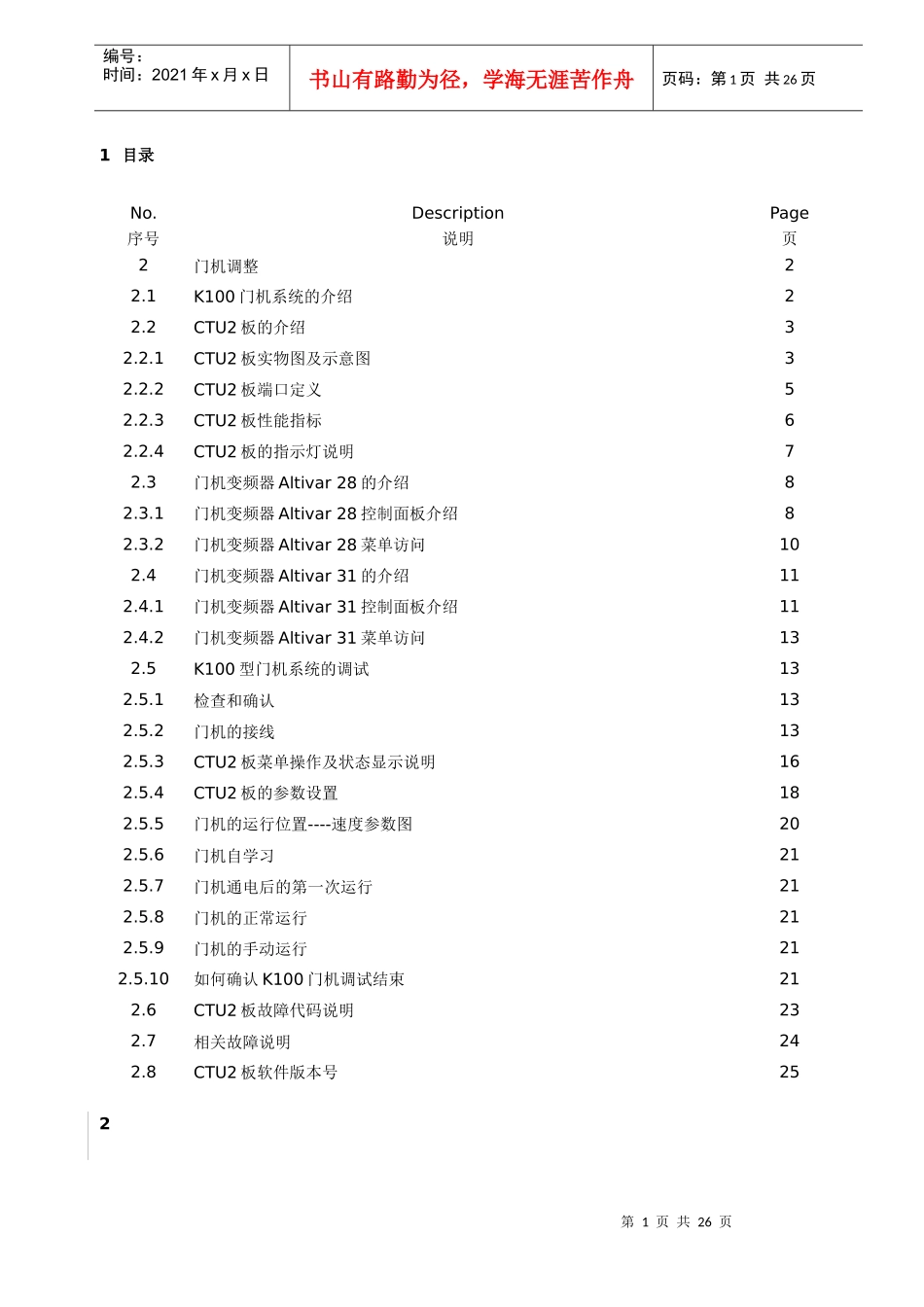

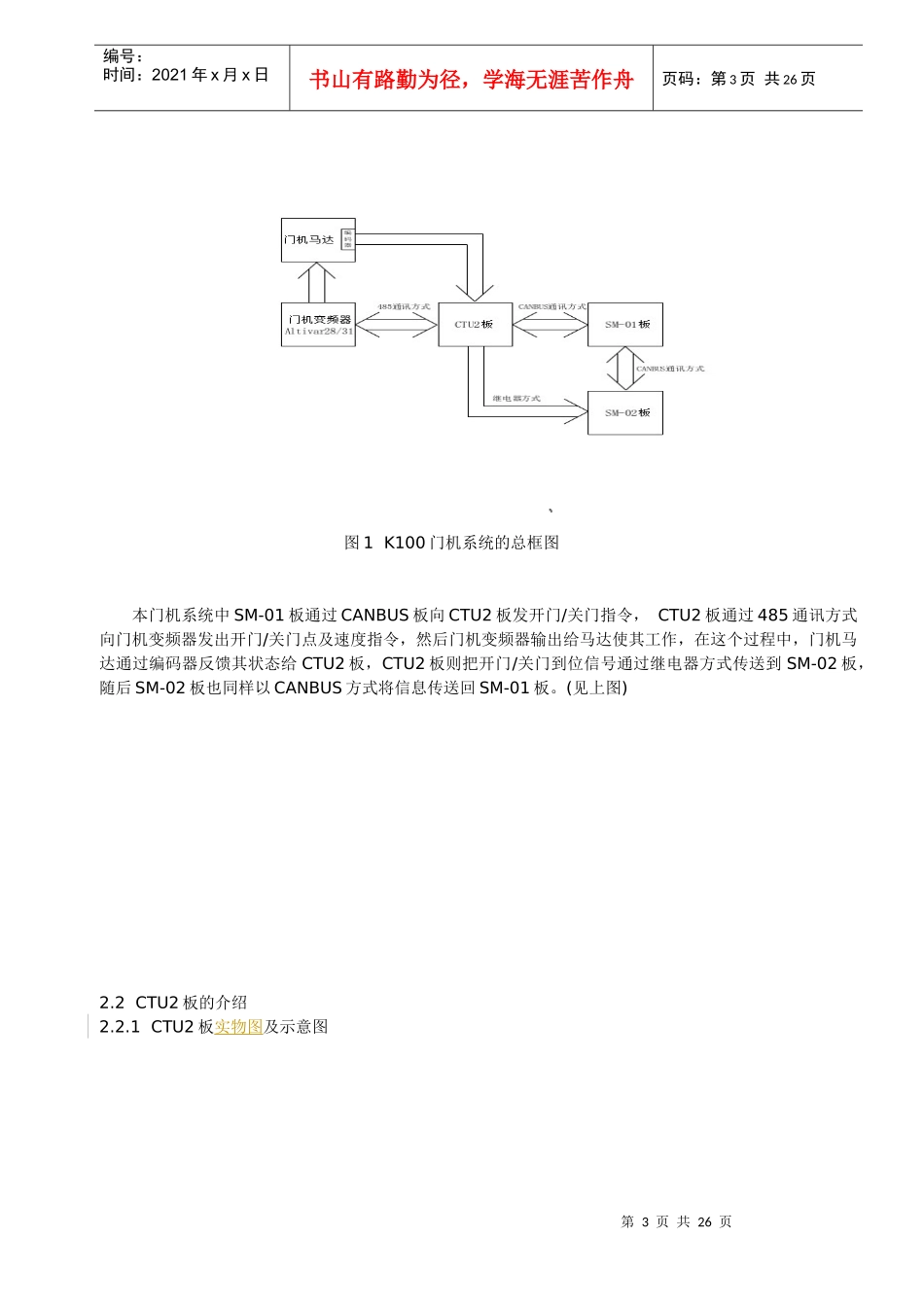

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页1目录No.序号Description说明Page页2门机调整22.1K100门机系统的介绍22.2CTU2板的介绍32.2.1CTU2板实物图及示意图32.2.2CTU2板端口定义52.2.3CTU2板性能指标62.2.4CTU2板的指示灯说明72.3门机变频器Altivar28的介绍82.3.1门机变频器Altivar28控制面板介绍82.3.2门机变频器Altivar28菜单访问102.4门机变频器Altivar31的介绍112.4.1门机变频器Altivar31控制面板介绍112.4.2门机变频器Altivar31菜单访问132.5K100型门机系统的调试132.5.1检查和确认132.5.2门机的接线132.5.3CTU2板菜单操作及状态显示说明162.5.4CTU2板的参数设置182.5.5门机的运行位置----速度参数图202.5.6门机自学习212.5.7门机通电后的第一次运行212.5.8门机的正常运行212.5.9门机的手动运行212.5.10如何确认K100门机调试结束212.6CTU2板故障代码说明232.7相关故障说明242.8CTU2板软件版本号252第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页门机调整本门机系统采用K100型门机和Altivar28/31变频器。以下部分重点介绍该种门机的电气调整方法。2.1K100门机系统的介绍第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页图1K100门机系统的总框图本门机系统中SM-01板通过CANBUS板向CTU2板发开门/关门指令，CTU2板通过485通讯方式向门机变频器发出开门/关门点及速度指令，然后门机变频器输出给马达使其工作，在这个过程中，门机马达通过编码器反馈其状态给CTU2板，CTU2板则把开门/关门到位信号通过继电器方式传送到SM-02板，随后SM-02板也同样以CANBUS方式将信息传送回SM-01板。(见上图)2.2CTU2板的介绍2.2.1CTU2板实物图及示意图CANBUS通讯方式CANBUS通讯方式门机马达Altivar28门机变频器485通讯方式器码编SM-05板CANBUS通讯方式SM-02板SM-01板第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页图2K100门机板实物图第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页图3CTU2板示意图2.2.2CTU2板端口定义JP4各端口定义JP4.1光耦隔离输入端口1，模拟开关门使能信号输入JP4.2光耦隔离输入端口2，变频器过力矩信号输入第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页JP4.3光耦隔离输入端口3，用作关门输入信号端口JP4.4光耦隔离输入端口4，用作开门输入信号端口JP4.5光耦隔离输入的+24V输入端JP4.6光耦隔离输入的公共端JP4.7编码器+12V输出端JP4.8编码器0V公共端JP4.9编码器A相输入端JP4.10编码器B相输入端JP5各端口定义JP5.1继电器1输出端，用于开门到位信号JP5.2继电器2输出端，用于关门到位信号JP5.3继电器3输出端，用于过力矩限制，即重开门输出信号JP5.4继电器公共端JP5.5～JP5.8备用JP2各端口定义JP2.1TXV+JP2.2TXV-JP2.3TXA+JP2.4TXA-JP1端口定义RS485通讯接口J1短接帽：J1.1-J1.2：选用Altivar28变频器时短接J1.2-J1.3：选用Altivar31变频器时短接DB1串行通讯口（备用）2.2.3CTU2板性能指标性能指标电源性能额定值DC24V输入电流100mA第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共26页开关量输入：输入点数4输入形式光电耦合输入电压额定值24VDC“1”信号12～24VDC“0”信号0～5VDC输入电流“1”信号4～7mA“0”信号0～2mA开关量输出：输出点数3输出形式继电器负载电压额定值3A250VAC/30VDC允许范围5～30VDC/20~250VAC2.2.4门机板的指示灯说明（见图3）D2、D5：485通讯时发送、接受信号灯以较慢的速度频率的闪烁（最长7s）；D15：开门到位指示灯：开门到位时D15亮；D16：关门到位指示灯：关门到位时D16亮；D18：过力矩输出指示灯：过力矩时D18亮。关门到位时D16亮，开门过程中D15，D16都不亮，开门到位时D15亮，关门过程中D15，D16都不亮，关门到位时D16亮。正常情况下D18不亮，只有在过力矩时才亮。第8页共26页第7...
