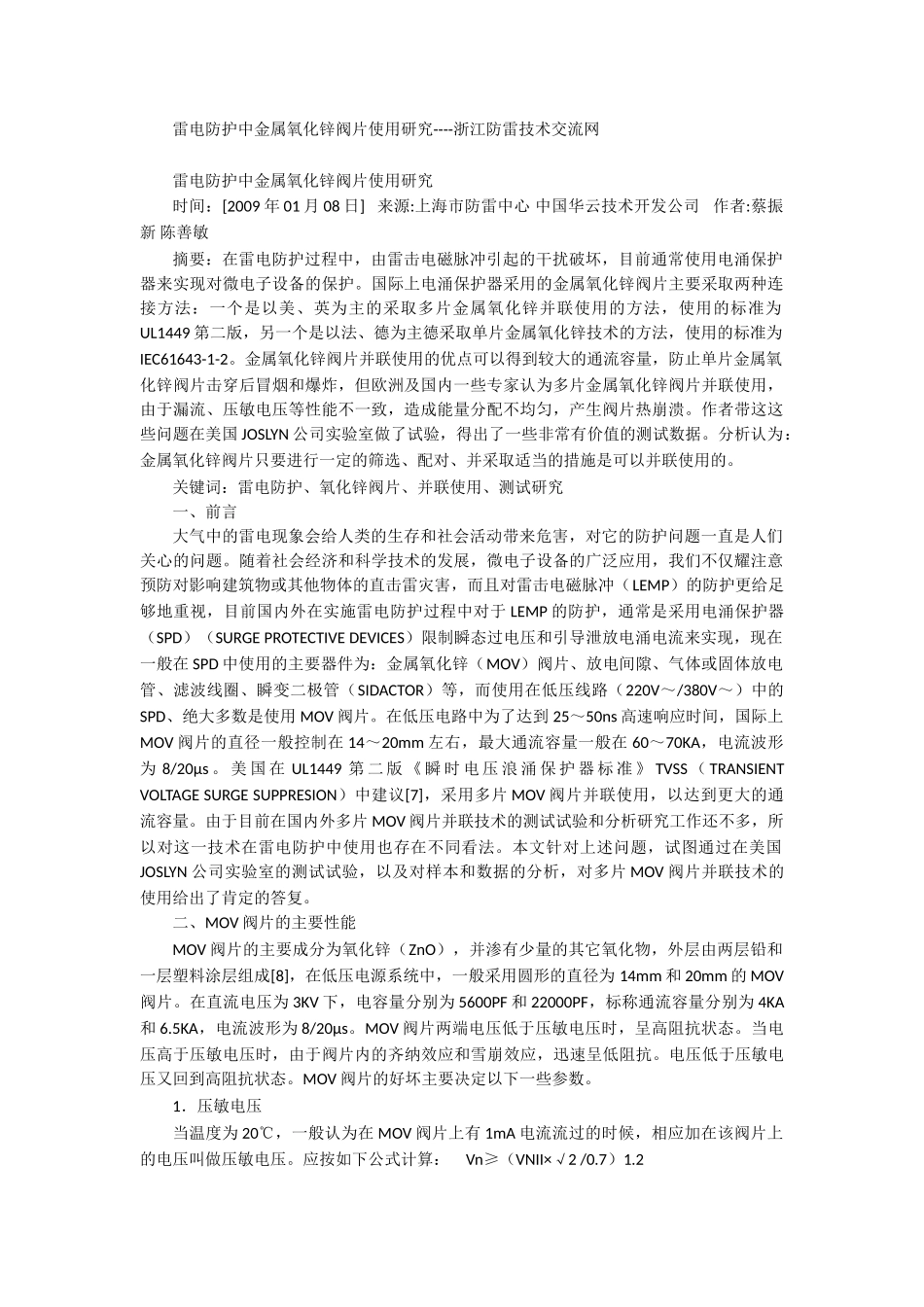

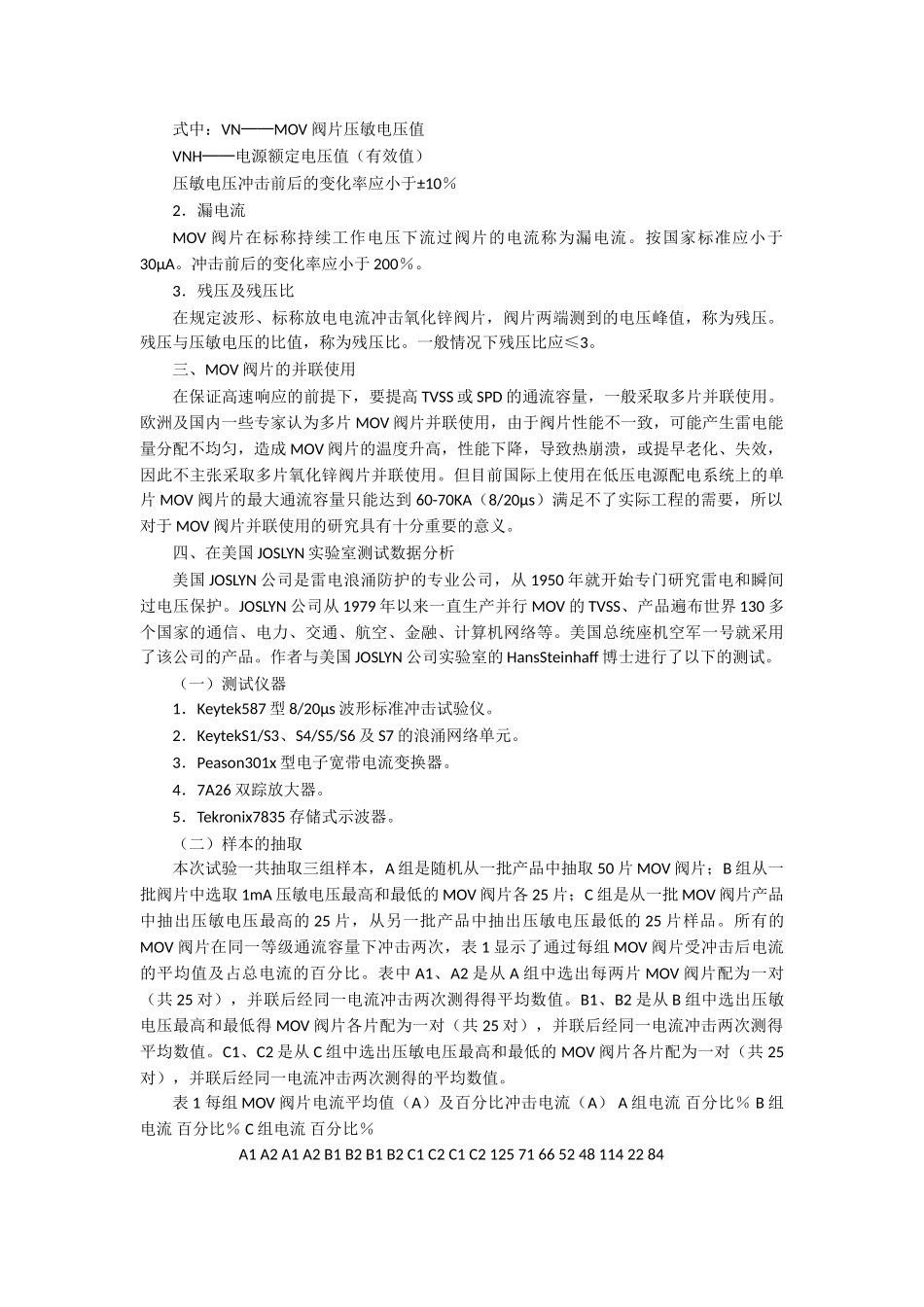

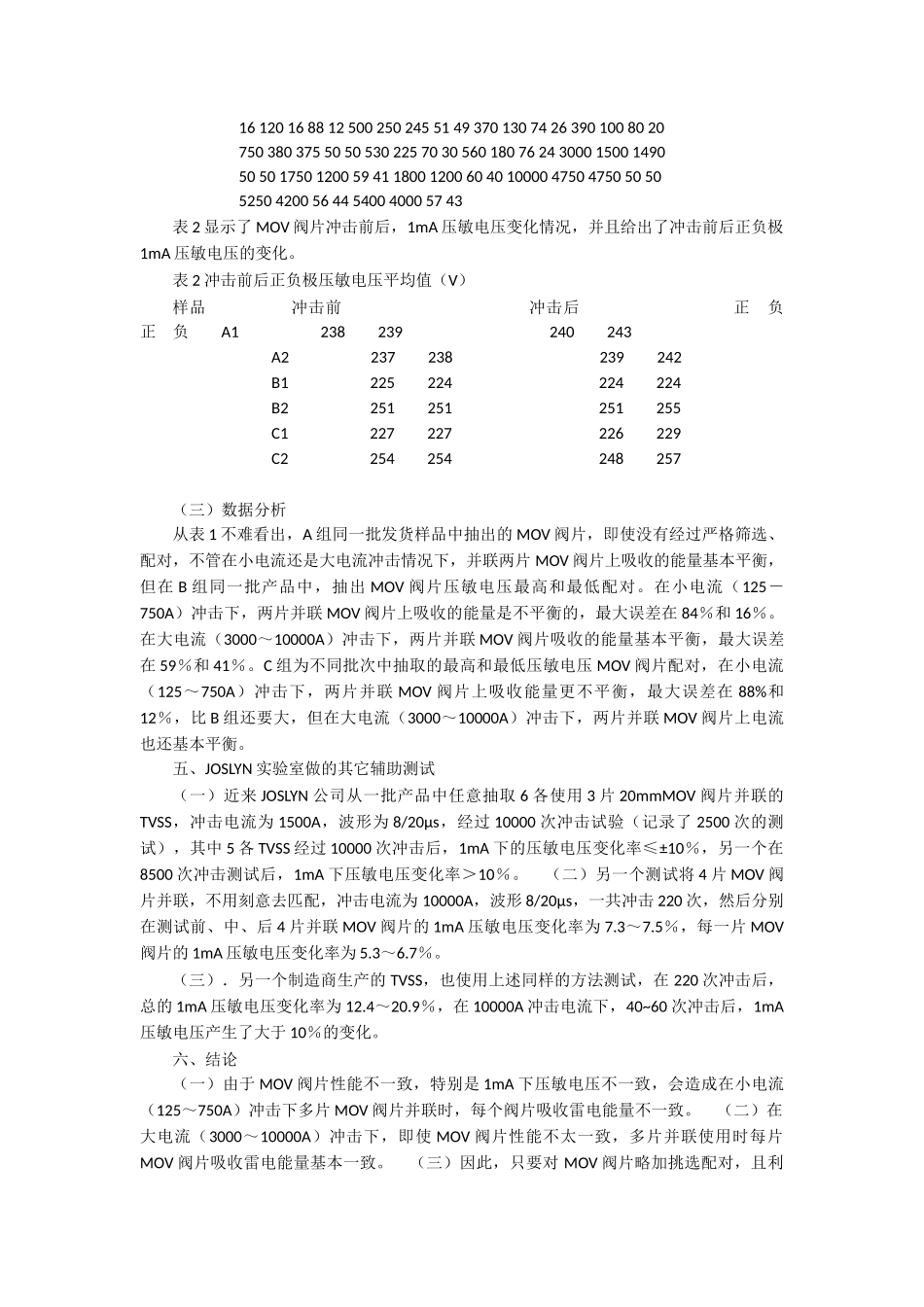

雷电防护中金属氧化锌阀片使用研究----浙江防雷技术交流网雷电防护中金属氧化锌阀片使用研究时间：[2009年01月08日]来源:上海市防雷中心中国华云技术开发公司作者:蔡振新陈善敏摘要：在雷电防护过程中，由雷击电磁脉冲引起的干扰破坏，目前通常使用电涌保护器来实现对微电子设备的保护。国际上电涌保护器采用的金属氧化锌阀片主要采取两种连接方法：一个是以美、英为主的采取多片金属氧化锌并联使用的方法，使用的标准为UL1449第二版，另一个是以法、德为主德采取单片金属氧化锌技术的方法，使用的标准为IEC61643-1-2。金属氧化锌阀片并联使用的优点可以得到较大的通流容量，防止单片金属氧化锌阀片击穿后冒烟和爆炸，但欧洲及国内一些专家认为多片金属氧化锌阀片并联使用，由于漏流、压敏电压等性能不一致，造成能量分配不均匀，产生阀片热崩溃。作者带这这些问题在美国JOSLYN公司实验室做了试验，得出了一些非常有价值的测试数据。分析认为：金属氧化锌阀片只要进行一定的筛选、配对、并采取适当的措施是可以并联使用的。关键词：雷电防护、氧化锌阀片、并联使用、测试研究一、前言大气中的雷电现象会给人类的生存和社会活动带来危害，对它的防护问题一直是人们关心的问题。随着社会经济和科学技术的发展，微电子设备的广泛应用，我们不仅耀注意预防对影响建筑物或其他物体的直击雷灾害，而且对雷击电磁脉冲（LEMP）的防护更给足够地重视，目前国内外在实施雷电防护过程中对于LEMP的防护，通常是采用电涌保护器（SPD）（SURGEPROTECTIVEDEVICES）限制瞬态过电压和引导泄放电涌电流来实现，现在一般在SPD中使用的主要器件为：金属氧化锌（MOV）阀片、放电间隙、气体或固体放电管、滤波线圈、瞬变二极管（SIDACTOR）等，而使用在低压线路（220V～/380V～）中的SPD、绝大多数是使用MOV阀片。在低压电路中为了达到25～50ns高速响应时间，国际上MOV阀片的直径一般控制在14～20mm左右，最大通流容量一般在60～70KA，电流波形为8/20μs。美国在UL1449第二版《瞬时电压浪涌保护器标准》TVSS（TRANSIENTVOLTAGESURGESUPPRESION）中建议[7]，采用多片MOV阀片并联使用，以达到更大的通流容量。由于目前在国内外多片MOV阀片并联技术的测试试验和分析研究工作还不多，所以对这一技术在雷电防护中使用也存在不同看法。本文针对上述问题，试图通过在美国JOSLYN公司实验室的测试试验，以及对样本和数据的分析，对多片MOV阀片并联技术的使用给出了肯定的答复。二、MOV阀片的主要性能MOV阀片的主要成分为氧化锌（ZnO），并渗有少量的其它氧化物，外层由两层铅和一层塑料涂层组成[8]，在低压电源系统中，一般采用圆形的直径为14mm和20mm的MOV阀片。在直流电压为3KV下，电容量分别为5600PF和22000PF，标称通流容量分别为4KA和6.5KA，电流波形为8/20μs。MOV阀片两端电压低于压敏电压时，呈高阻抗状态。当电压高于压敏电压时，由于阀片内的齐纳效应和雪崩效应，迅速呈低阻抗。电压低于压敏电压又回到高阻抗状态。MOV阀片的好坏主要决定以下一些参数。1．压敏电压当温度为20℃，一般认为在MOV阀片上有1mA电流流过的时候，相应加在该阀片上的电压叫做压敏电压。应按如下公式计算：Vn≥（VNII×√2/0.7）1.2式中：VN──MOV阀片压敏电压值VNH──电源额定电压值（有效值）压敏电压冲击前后的变化率应小于±10％2．漏电流MOV阀片在标称持续工作电压下流过阀片的电流称为漏电流。按国家标准应小于30μA。冲击前后的变化率应小于200％。3．残压及残压比在规定波形、标称放电电流冲击氧化锌阀片，阀片两端测到的电压峰值，称为残压。残压与压敏电压的比值，称为残压比。一般情况下残压比应≤3。三、MOV阀片的并联使用在保证高速响应的前提下，要提高TVSS或SPD的通流容量，一般采取多片并联使用。欧洲及国内一些专家认为多片MOV阀片并联使用，由于阀片性能不一致，可能产生雷电能量分配不均匀，造成MOV阀片的温度升高，性能下降，导致热崩溃，或提早老化、失效，因此不主张采取多片氧化锌阀片并联使用。但目前国际上使用在低压电源配电系统上的单片MOV阀片的最大通流容量只能达到60-70KA（8/20μs）满足不了实...
