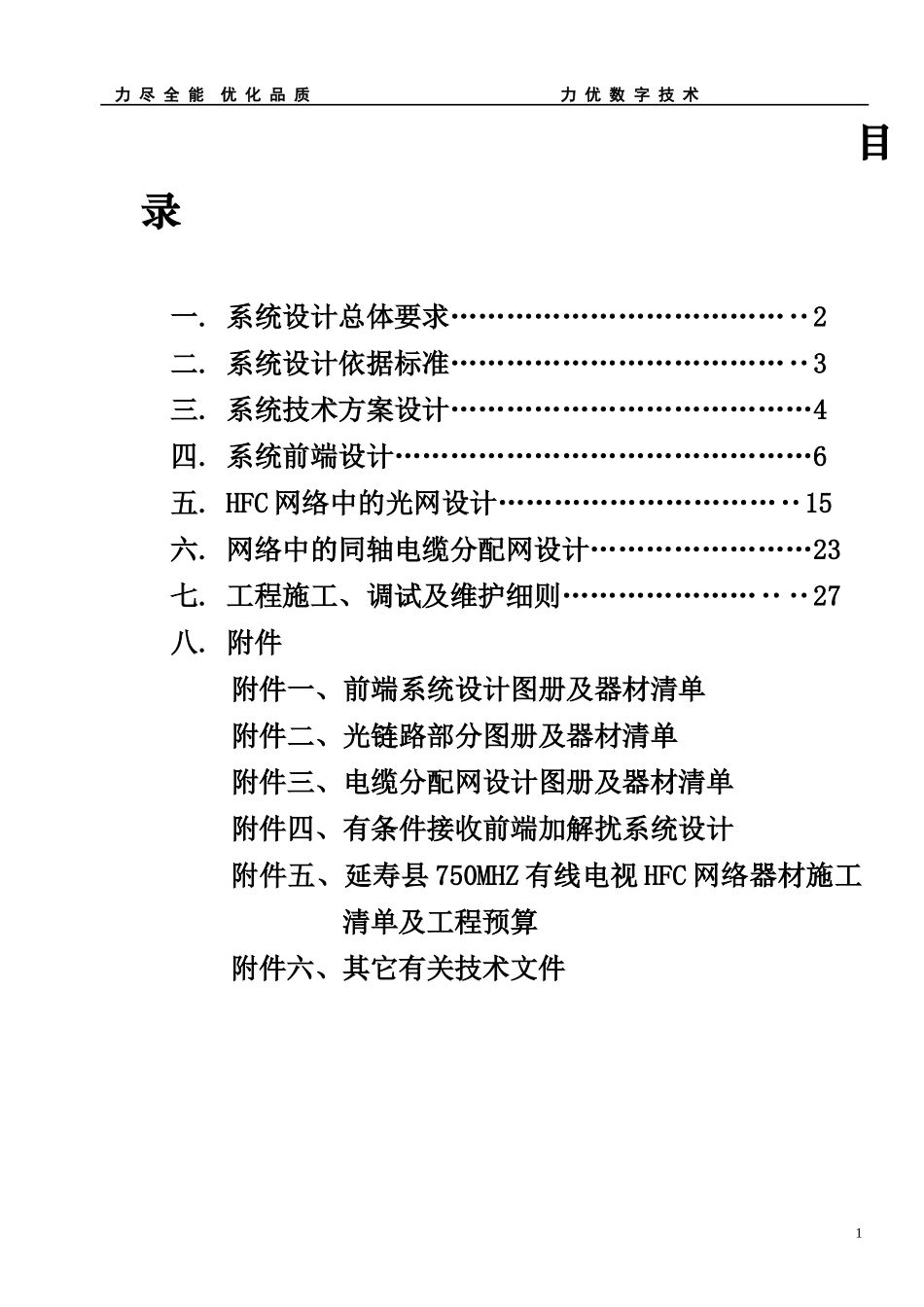

黑龙江省延寿县HFC网络工程设计设计编号：建设单位：延寿县兴达广电网络传输有限公司设计单位：宁波力优数字技术有限公司宁波市科技园区力优数字技术有限公司2004年10月21日力尽全能优化品质力优数字技术目录一.系统设计总体要求………………………………‥2二.系统设计依据标准………………………………‥3三.系统技术方案设计…………………………………4四.系统前端设计………………………………………6五.HFC网络中的光网设计…………………………‥15六.网络中的同轴电缆分配网设计……………………23七.工程施工、调试及维护细则…………………‥‥27八.附件附件一、前端系统设计图册及器材清单附件二、光链路部分图册及器材清单附件三、电缆分配网设计图册及器材清单附件四、有条件接收前端加解扰系统设计附件五、延寿县750MHZ有线电视HFC网络器材施工清单及工程预算附件六、其它有关技术文件1延寿县HFC网络系统设计力尽全能优化品质力优数字技术一、系统技术总体要求根据广电总局GY5063-1998关于《市县级有线广播电视网络设计规范》，根据兴达广电网络公司关于HFC网络建设的规划及要求，及延寿县HFC网络建设的实际需求以及宁波力优公司在广电领域多年的设计和施工经验，甲乙双方约定延寿县级HFC网的系统方案设计应充分体现出前瞻性、可扩展性和实用性，应既保证目前需求又具有能开通双向综合业务的先进性和灵活性，应具有分布实施的可操作性，应具有最优性价比的经济性。目的是建成黑龙江境内电视收视效果管理最好的HFC网络。此设计按照目标：用户入户电平为70dB±5dB设计；每个光节点在200户以下，除最多一级放大器之外，基本不用干线支干线放大器。二、系统设计依据标准a)GY200-94有线电视系统工程技术规范。b)GB/50057-94建筑物防雷技术规范。c)GB/T6510-96电视和声音信号的电缆分配系统。d)GB/T11318.14-96电视和声音信号的电缆分配系统设备与部件避雷器通用规范。e)GY/T131-1997有线电视网中光链路系统技术要求和测量方法。f)GY5063-1998市县及广播电视网设计规范。g)GY/T106-99有线电视广播系统技术规范。2延寿县HFC网络系统设计力尽全能优化品质力优数字技术三、系统技术方案设计3.1总体方案整个网络具有传输80-100套PAL制模拟及数字电视节目的功能，预留回传接口，以备必要时容易的开通双向传输业务。当前只开通40套电视节目。●工程规模：本工程为黑龙江省延寿县有线电视网络建设工程，工程总用户50000户。●节目来源：亚太1A、亚洲-3S、鑫诺1号等卫星上的电视节目，自办节目及光纤传送来的有线电视节目等。●传输方式：采用光纤同轴混合网络即HFC网。这是目前宽带用户接入的主要方式。●传输体制：由中心前端用光纤传输村屯（乡镇）和楼幢（城区）然后用电缆分配到用户，每个光接点覆盖200户之内，预留回传接口。●系统带宽：由于传输的电视节目越来越多，再加上数字电视高清晰度电视机未来个人通信业务的发展，故采用750MHZ系统带宽。●网络结构：采用星型网络结构。●频段划分：数据上行业务5-65MHZ，过度带65-87MHZ、调频广播业务87-108MHZ、TV下行业务（模拟及数字电视）110-750MHZ。●光纤接入程度：宽带网络发展的主要标志是光纤接近用户的程度，HFC网络中，光纤接入程度可分为光纤到小区、光纤到楼幢、光纤到户。本方案采用光纤到楼幢（屯）。●光纤芯数：1550nm传输每节点4芯考虑。1310nm传输每节点2芯考虑。●光波长：采用1550nm和1310nm相结合。3●用户分配：采用集中分配方式有利于未来发展到双向业务时减少汇集噪声。延寿县HFC网络系统设计力尽全能优化品质力优数字技术●用户管理：采用前端加扰可寻址收费管理系统，每个用户单独分配地址，实现管理到户。●供电方式：光接收机和放大器采用区域集中供电方式。●冗余设计：为保证改造后HFC网络的先进性，系统采用了多种冗余设计。如回传功能（预留）、光纤芯数用户入门电平。特别是光接收机都采用四输出口光机，一方面为今后用户扩展打下基础，另一方面对光接收机的备份互换也带来极大方便。3.2技术指标根据有关技术标准，系统应达到如下技术指标：序号项目单位电视（dB）调频广播（dB）1用户门口电...
