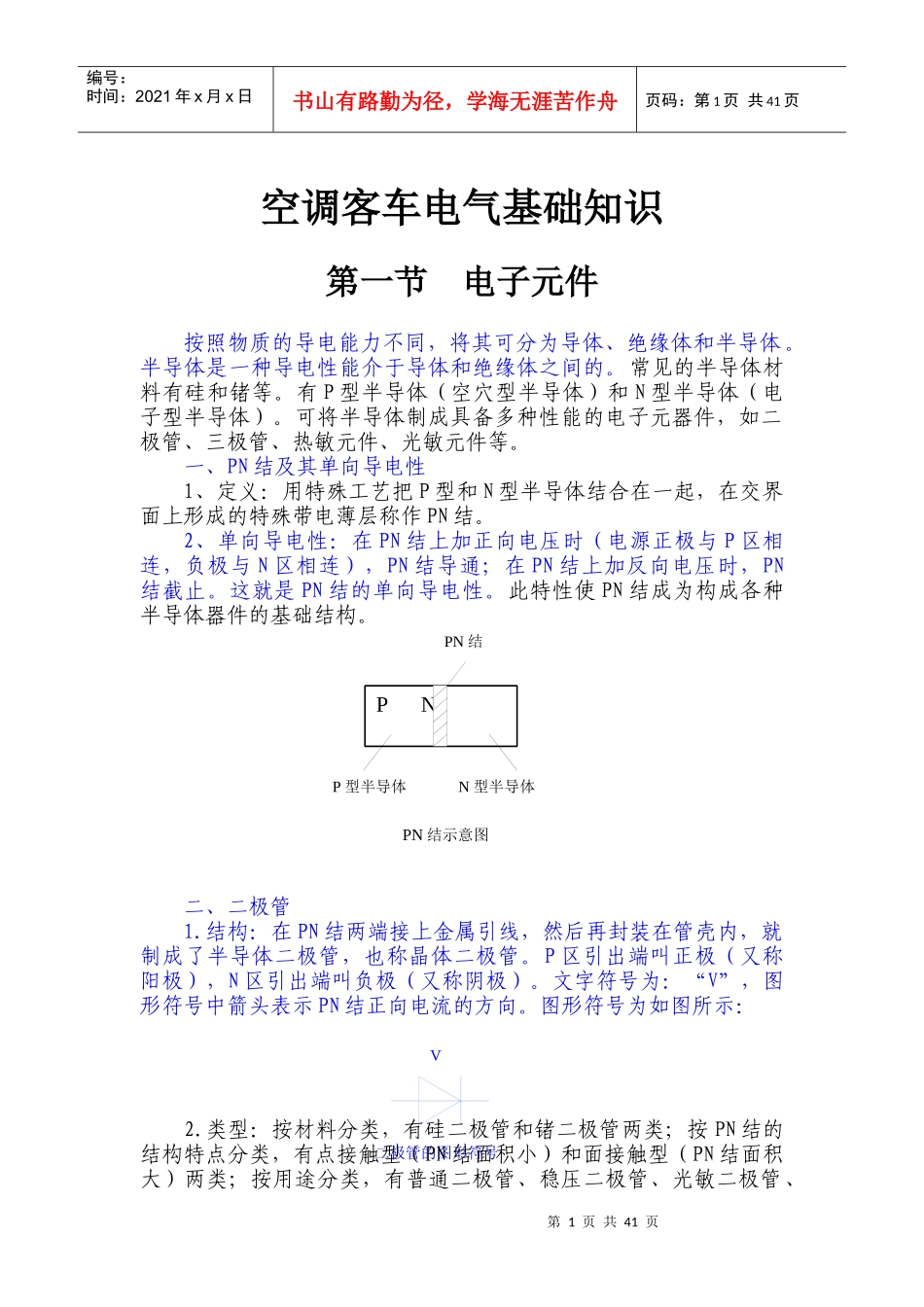

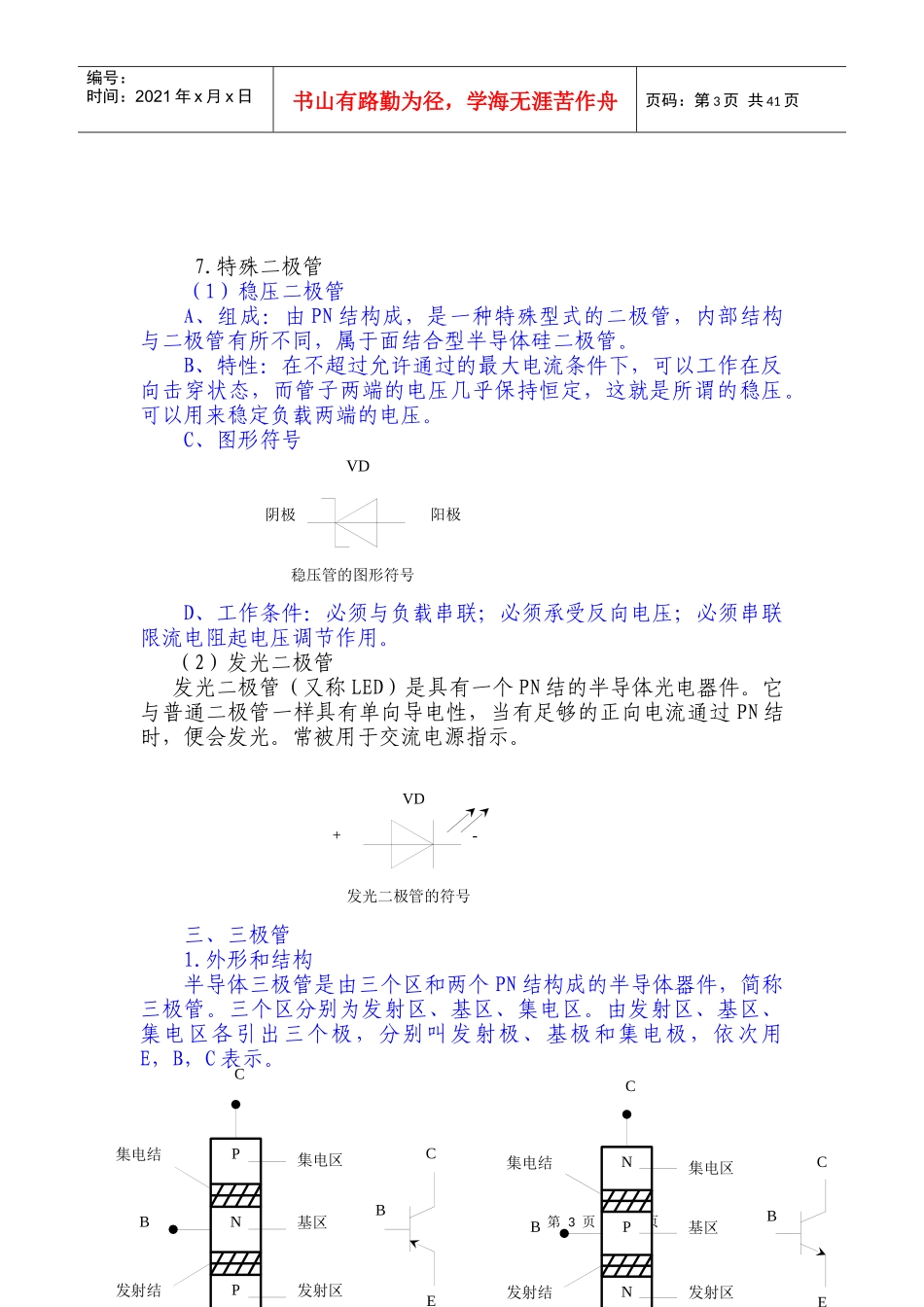

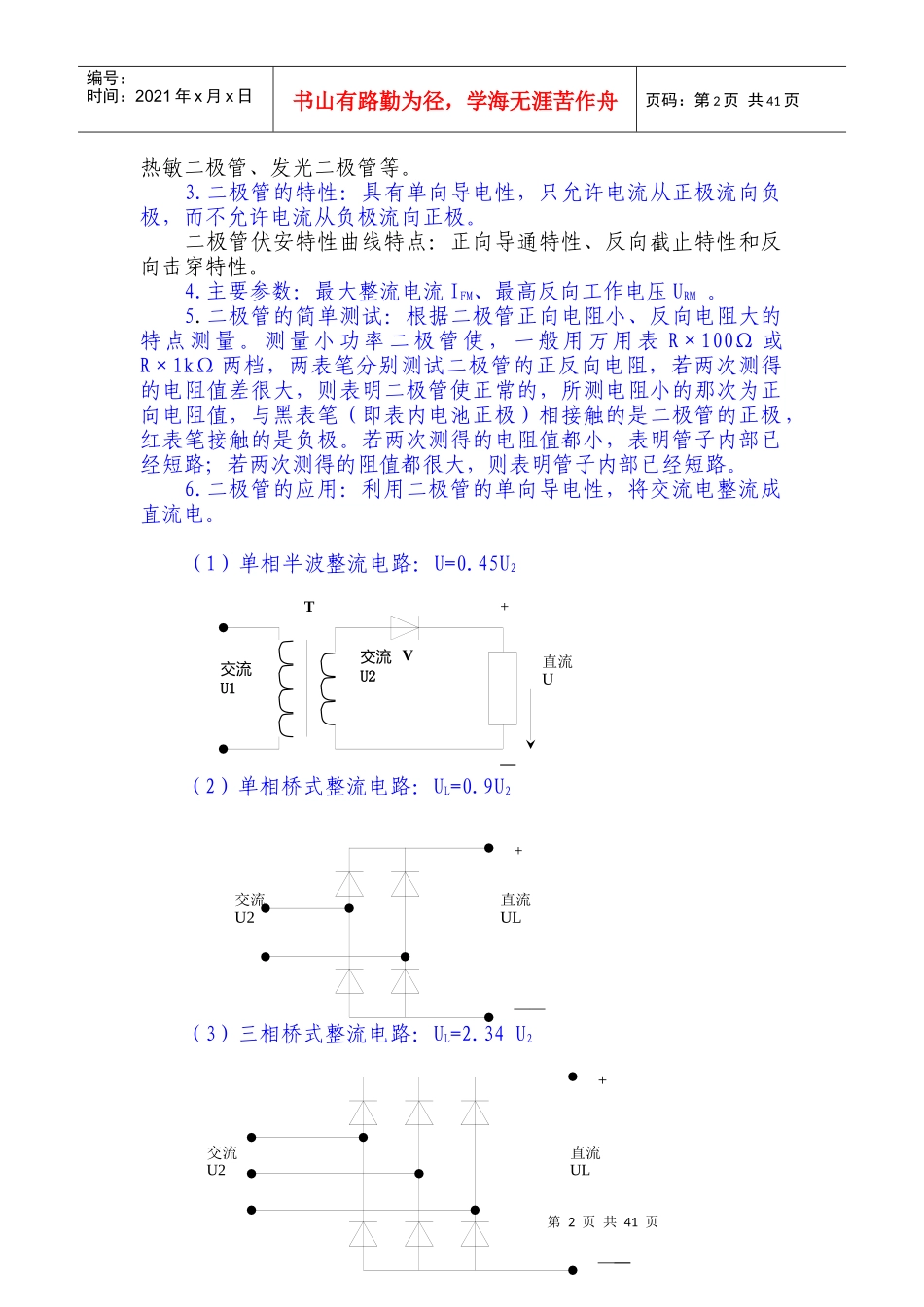

第1页共41页PNP型半导体N型半导体PN结PN结示意图V二极管的图形符号编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页空调客车电气基础知识第一节电子元件按照物质的导电能力不同，将其可分为导体、绝缘体和半导体。半导体是一种导电性能介于导体和绝缘体之间的。常见的半导体材料有硅和锗等。有P型半导体（空穴型半导体）和N型半导体（电子型半导体）。可将半导体制成具备多种性能的电子元器件，如二极管、三极管、热敏元件、光敏元件等。一、PN结及其单向导电性1、定义：用特殊工艺把P型和N型半导体结合在一起，在交界面上形成的特殊带电薄层称作PN结。2、单向导电性：在PN结上加正向电压时（电源正极与P区相连，负极与N区相连），PN结导通；在PN结上加反向电压时，PN结截止。这就是PN结的单向导电性。此特性使PN结成为构成各种半导体器件的基础结构。二、二极管1.结构：在PN结两端接上金属引线，然后再封装在管壳内，就制成了半导体二极管，也称晶体二极管。P区引出端叫正极（又称阳极），N区引出端叫负极（又称阴极）。文字符号为：“V”，图形符号中箭头表示PN结正向电流的方向。图形符号为如图所示：2.类型：按材料分类，有硅二极管和锗二极管两类；按PN结的结构特点分类，有点接触型（PN结面积小）和面接触型（PN结面积大）两类；按用途分类，有普通二极管、稳压二极管、光敏二极管、第2页共41页第1页共41页交流U2+—交流U1VT直流U交流U2+——直流UL+——交流U2直流UL编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页热敏二极管、发光二极管等。3.二极管的特性：具有单向导电性，只允许电流从正极流向负极，而不允许电流从负极流向正极。二极管伏安特性曲线特点：正向导通特性、反向截止特性和反向击穿特性。4.主要参数：最大整流电流IFM、最高反向工作电压URM。5.二极管的简单测试：根据二极管正向电阻小、反向电阻大的特点测量。测量小功率二极管使，一般用万用表R×100Ω或R×1kΩ两档，两表笔分别测试二极管的正反向电阻，若两次测得的电阻值差很大，则表明二极管使正常的，所测电阻小的那次为正向电阻值，与黑表笔（即表内电池正极）相接触的是二极管的正极，红表笔接触的是负极。若两次测得的电阻值都小，表明管子内部已经短路；若两次测得的阻值都很大，则表明管子内部已经短路。6.二极管的应用：利用二极管的单向导电性，将交流电整流成直流电。（1）单相半波整流电路：U=0.45U2（2）单相桥式整流电路：UL=0.9U2（3）三相桥式整流电路：UL=2.34U2第3页共41页第2页共41页稳压管的图形符号阴极阳极VD-VD发光二极管的符号+NPN集电区基区发射区集电结发射结CBBCEPNP集电区基区发射区集电结发射结CBBCE编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页7.特殊二极管（1）稳压二极管A、组成：由PN结构成，是一种特殊型式的二极管，内部结构与二极管有所不同，属于面结合型半导体硅二极管。B、特性：在不超过允许通过的最大电流条件下，可以工作在反向击穿状态，而管子两端的电压几乎保持恒定，这就是所谓的稳压。可以用来稳定负载两端的电压。C、图形符号D、工作条件：必须与负载串联；必须承受反向电压；必须串联限流电阻起电压调节作用。（2）发光二极管发光二极管（又称LED）是具有一个PN结的半导体光电器件。它与普通二极管一样具有单向导电性，当有足够的正向电流通过PN结时，便会发光。常被用于交流电源指示。三、三极管1.外形和结构半导体三极管是由三个区和两个PN结构成的半导体器件，简称三极管。三个区分别为发射区、基区、集电区。由发射区、基区、集电区各引出三个极，分别叫发射极、基极和集电极，依次用E，B，C表示。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页2.分类按结构组成分三极管可分为NPN型和PNP型；按所用材料的不同，分为硅管和锗管；按功率大小可分为为小、中、大功率管；按用途的不同，分为放大管和开关管等。4.三极管的放大作用常用放大电路有多种，其核心元件都是三极管。当三极管的发射结正偏，集电结反偏时...
