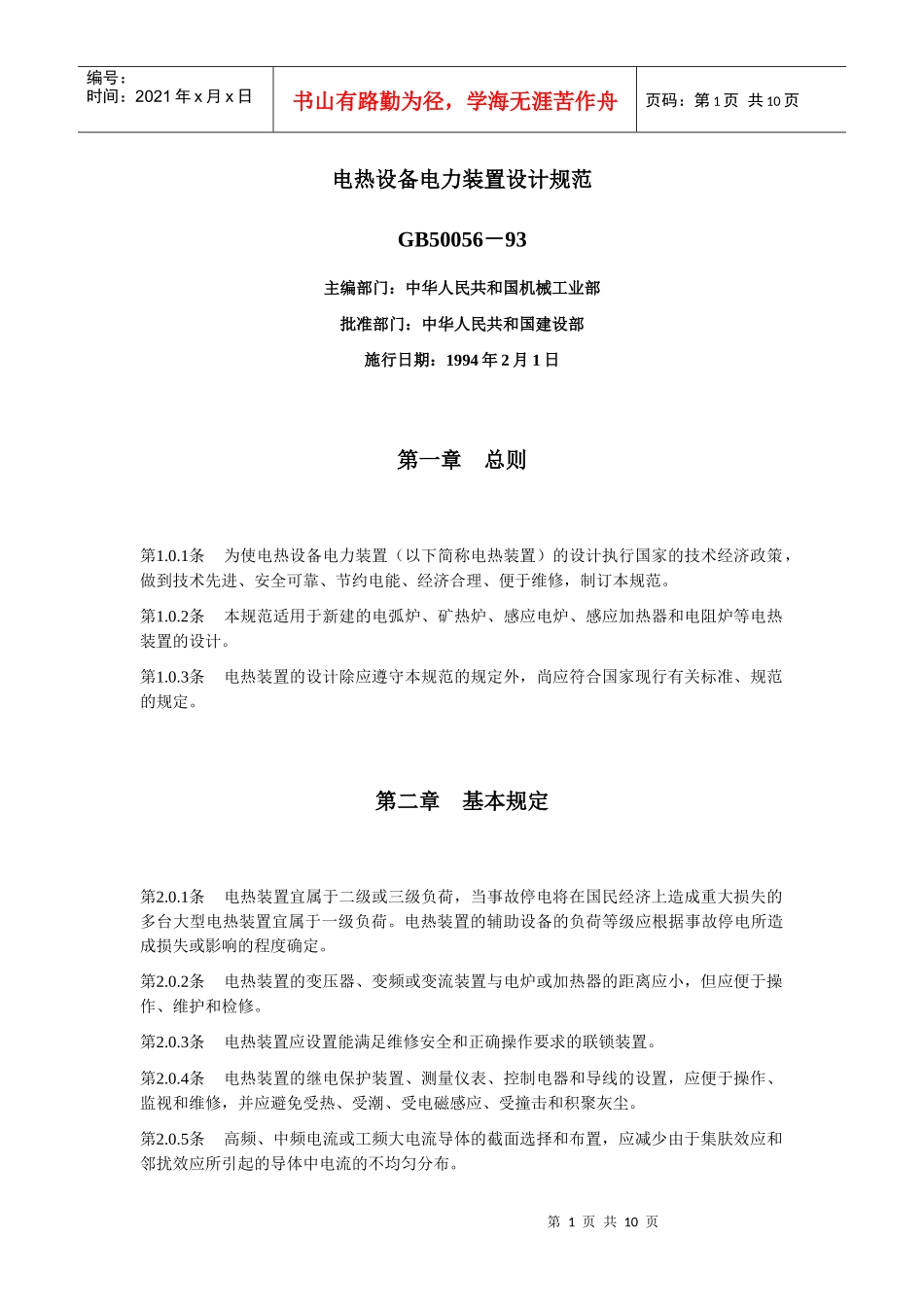

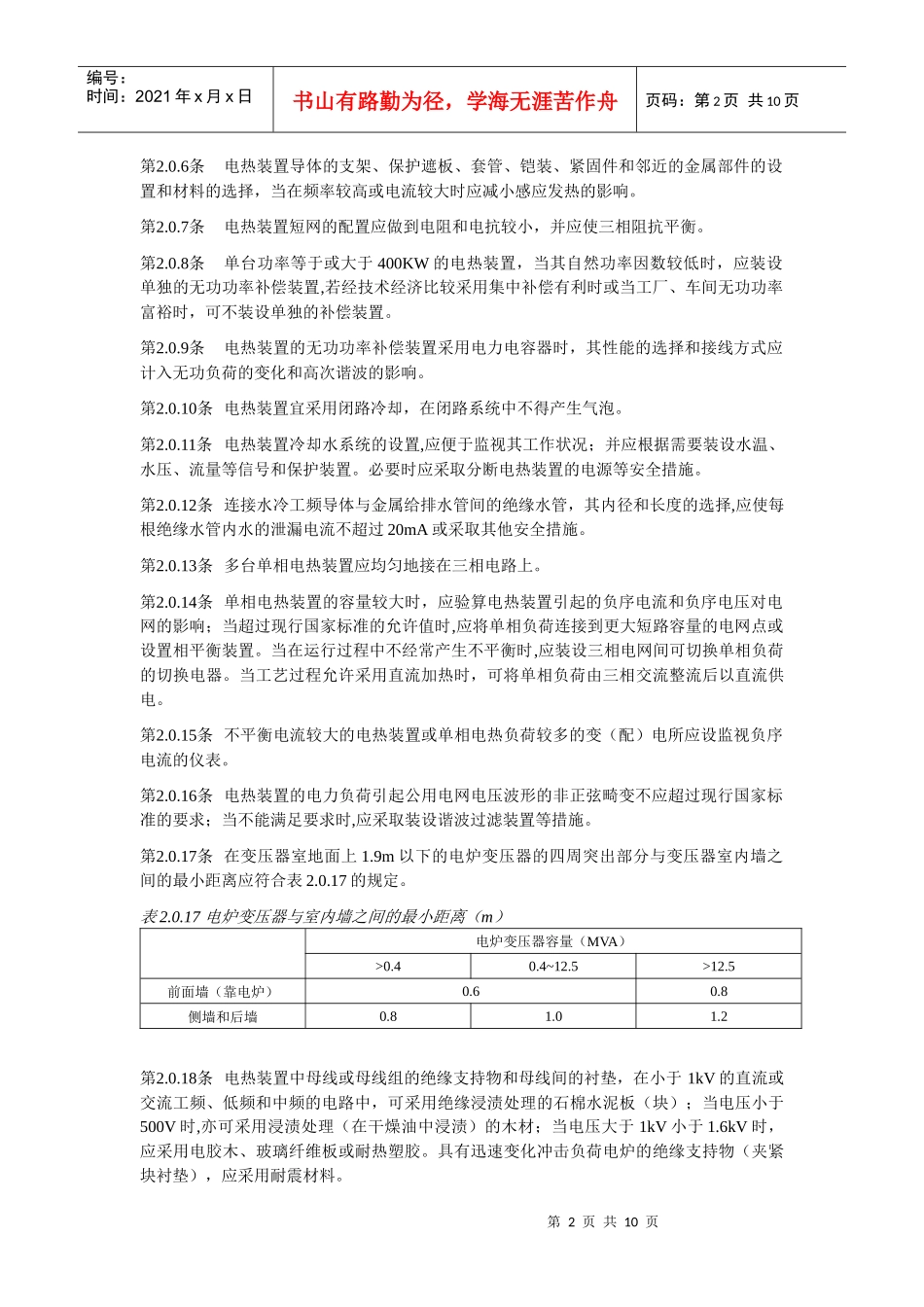

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电热设备电力装置设计规范GB50056－93主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年2月1日第一章总则第1.0.1条为使电热设备电力装置（以下简称电热装置）的设计执行国家的技术经济政策，做到技术先进、安全可靠、节约电能、经济合理、便于维修，制订本规范。第1.0.2条本规范适用于新建的电弧炉、矿热炉、感应电炉、感应加热器和电阻炉等电热装置的设计。第1.0.3条电热装置的设计除应遵守本规范的规定外，尚应符合国家现行有关标准、规范的规定。第二章基本规定第2.0.1条电热装置宜属于二级或三级负荷，当事故停电将在国民经济上造成重大损失的多台大型电热装置宜属于一级负荷。电热装置的辅助设备的负荷等级应根据事故停电所造成损失或影响的程度确定。第2.0.2条电热装置的变压器、变频或变流装置与电炉或加热器的距离应小，但应便于操作、维护和检修。第2.0.3条电热装置应设置能满足维修安全和正确操作要求的联锁装置。第2.0.4条电热装置的继电保护装置、测量仪表、控制电器和导线的设置，应便于操作、监视和维修，并应避免受热、受潮、受电磁感应、受撞击和积聚灰尘。第2.0.5条高频、中频电流或工频大电流导体的截面选择和布置，应减少由于集肤效应和邻扰效应所引起的导体中电流的不均匀分布。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第2.0.6条电热装置导体的支架、保护遮板、套管、铠装、紧固件和邻近的金属部件的设置和材料的选择，当在频率较高或电流较大时应减小感应发热的影响。第2.0.7条电热装置短网的配置应做到电阻和电抗较小，并应使三相阻抗平衡。第2.0.8条单台功率等于或大于400KW的电热装置，当其自然功率因数较低时，应装设单独的无功功率补偿装置,若经技术经济比较采用集中补偿有利时或当工厂、车间无功功率富裕时，可不装设单独的补偿装置。第2.0.9条电热装置的无功功率补偿装置采用电力电容器时，其性能的选择和接线方式应计入无功负荷的变化和高次谐波的影响。第2.0.10条电热装置宜采用闭路冷却，在闭路系统中不得产生气泡。第2.0.11条电热装置冷却水系统的设置,应便于监视其工作状况；并应根据需要装设水温、水压、流量等信号和保护装置。必要时应采取分断电热装置的电源等安全措施。第2.0.12条连接水冷工频导体与金属给排水管间的绝缘水管，其内径和长度的选择,应使每根绝缘水管内水的泄漏电流不超过20mA或采取其他安全措施。第2.0.13条多台单相电热装置应均匀地接在三相电路上。第2.0.14条单相电热装置的容量较大时，应验算电热装置引起的负序电流和负序电压对电网的影响；当超过现行国家标准的允许值时,应将单相负荷连接到更大短路容量的电网点或设置相平衡装置。当在运行过程中不经常产生不平衡时,应装设三相电网间可切换单相负荷的切换电器。当工艺过程允许采用直流加热时，可将单相负荷由三相交流整流后以直流供电。第2.0.15条不平衡电流较大的电热装置或单相电热负荷较多的变（配）电所应设监视负序电流的仪表。第2.0.16条电热装置的电力负荷引起公用电网电压波形的非正弦畸变不应超过现行国家标准的要求；当不能满足要求时,应采取装设谐波过滤装置等措施。第2.0.17条在变压器室地面上1.9m以下的电炉变压器的四周突出部分与变压器室内墙之间的最小距离应符合表2.0.17的规定。表2.0.17电炉变压器与室内墙之间的最小距离（m）电炉变压器容量（MVA）>0.40.4~12.5>12.5前面墙（靠电炉）0.60.8侧墙和后墙0.81.01.2第2.0.18条电热装置中母线或母线组的绝缘支持物和母线间的衬垫，在小于1kV的直流或交流工频、低频和中频的电路中，可采用绝缘浸渍处理的石棉水泥板（块）；当电压小于500V时,亦可采用浸渍处理（在干燥油中浸渍）的木材；当电压大于1kV小于1.6kV时，应采用电胶木、玻璃纤维板或耐热塑胶。具有迅速变化冲击负荷电炉的绝缘支持物（夹紧块衬垫），应采用耐震材料。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10...
