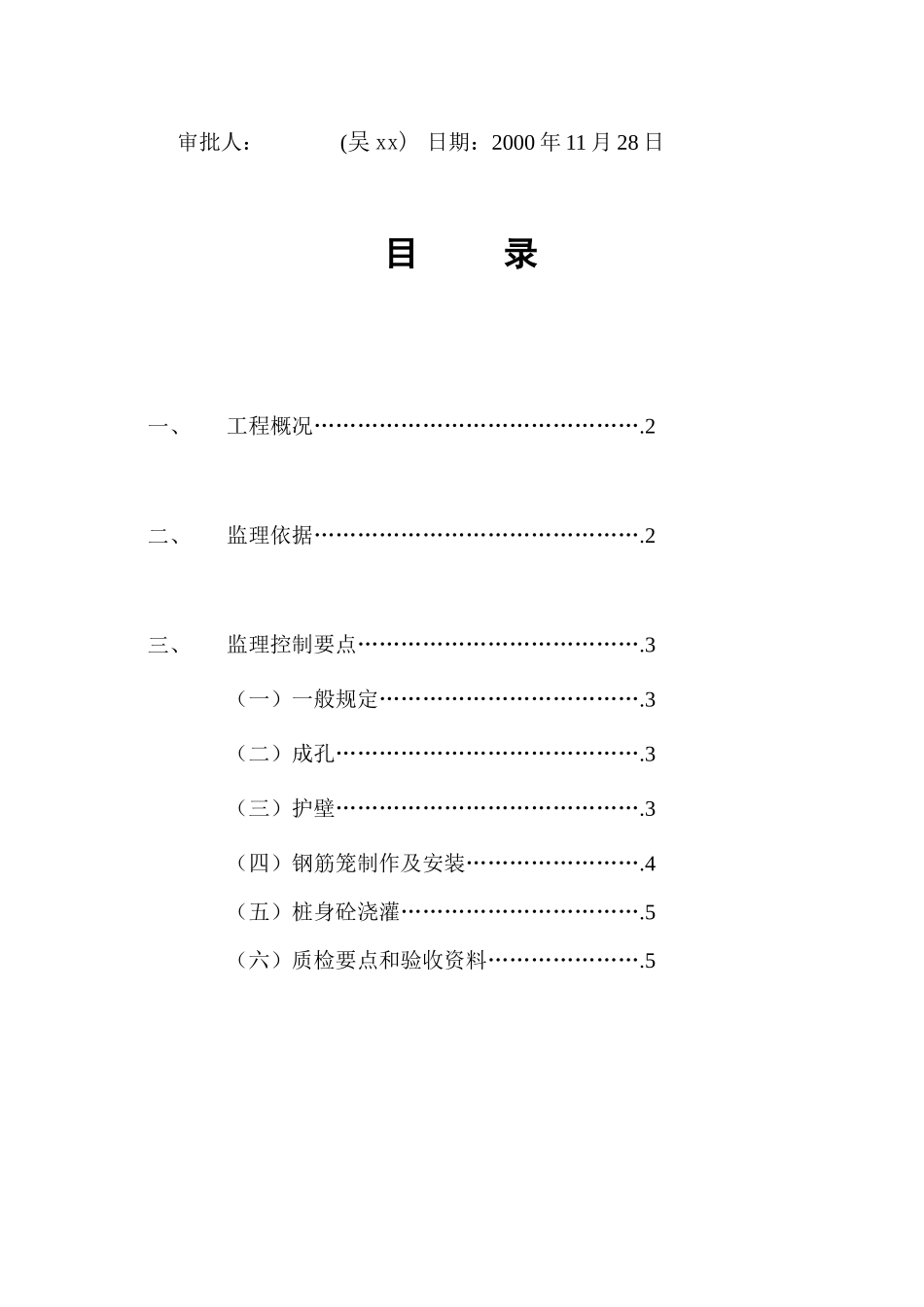

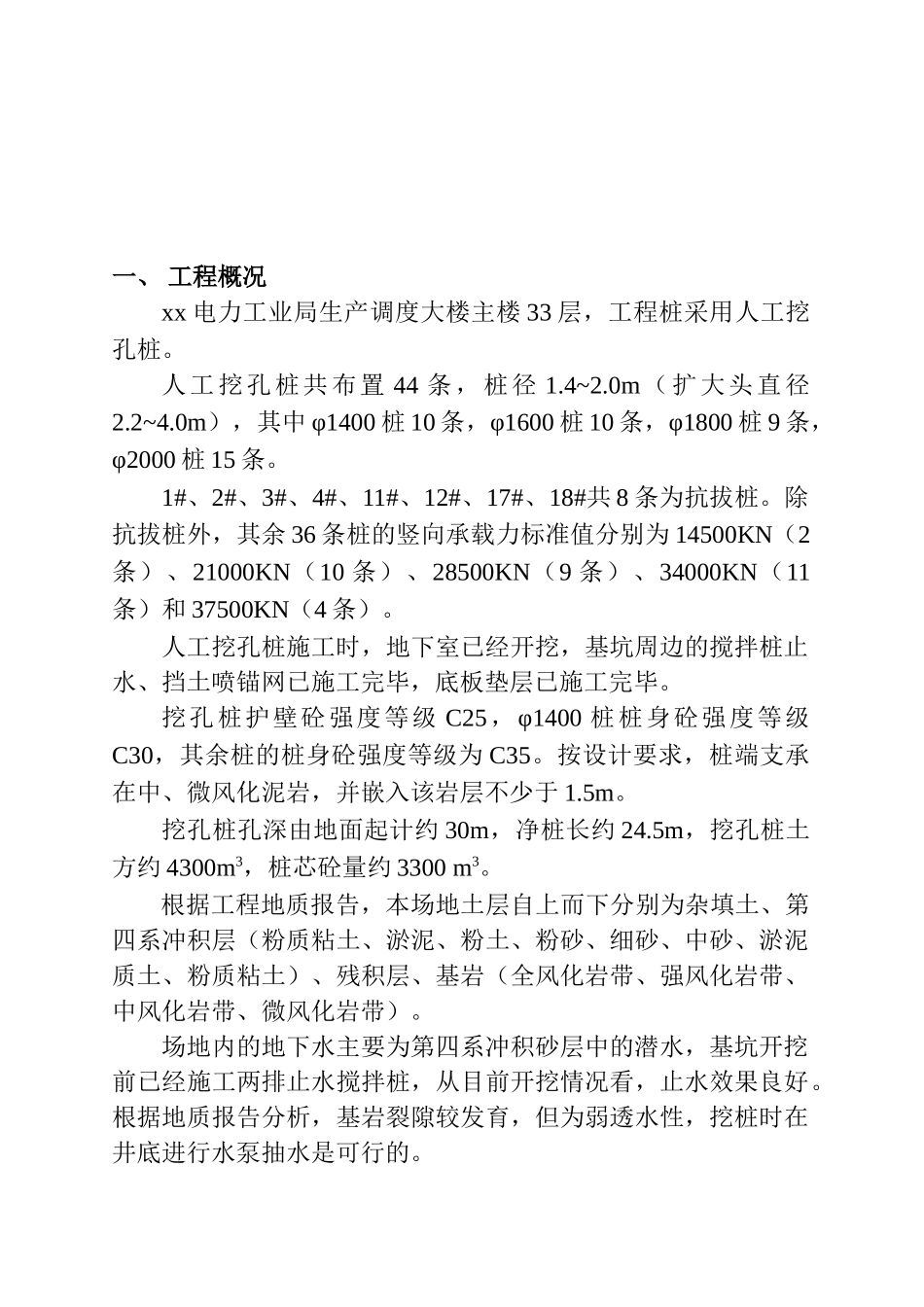

电力调度大楼工程人工挖孔桩工程监理细则序号：总页数：6编制单位：xx建筑工程监理有限公司第五监理所xx电力工业局生产调度大楼工程项目部编制人：(肖xx)日期：2000年11月27日审批人：(吴xx)日期：2000年11月28日目录一、工程概况……………………………………….2二、监理依据……………………………………….2三、监理控制要点………………………………….3（一）一般规定……………………………….3（二）成孔…………………………………….3（三）护壁…………………………………….3（四）钢筋笼制作及安装…………………….4（五）桩身砼浇灌…………………………….5（六）质检要点和验收资料………………….5一、工程概况xx电力工业局生产调度大楼主楼33层，工程桩采用人工挖孔桩。人工挖孔桩共布置44条，桩径1.4~2.0m（扩大头直径2.2~4.0m），其中φ1400桩10条，φ1600桩10条，φ1800桩9条，φ2000桩15条。1#、2#、3#、4#、11#、12#、17#、18#共8条为抗拔桩。除抗拔桩外，其余36条桩的竖向承载力标准值分别为14500KN（2条）、21000KN（10条）、28500KN（9条）、34000KN（11条）和37500KN（4条）。人工挖孔桩施工时，地下室已经开挖，基坑周边的搅拌桩止水、挡土喷锚网已施工完毕，底板垫层已施工完毕。挖孔桩护壁砼强度等级C25，φ1400桩桩身砼强度等级C30，其余桩的桩身砼强度等级为C35。按设计要求，桩端支承在中、微风化泥岩，并嵌入该岩层不少于1.5m。挖孔桩孔深由地面起计约30m，净桩长约24.5m，挖孔桩土方约4300m3，桩芯砼量约3300m3。根据工程地质报告，本场地土层自上而下分别为杂填土、第四系冲积层（粉质粘土、淤泥、粉土、粉砂、细砂、中砂、淤泥质土、粉质粘土）、残积层、基岩（全风化岩带、强风化岩带、中风化岩带、微风化岩带）。场地内的地下水主要为第四系冲积砂层中的潜水，基坑开挖前已经施工两排止水搅拌桩，从目前开挖情况看，止水效果良好。根据地质报告分析，基岩裂隙较发育，但为弱透水性，挖桩时在井底进行水泵抽水是可行的。二、监理依据和目标人工挖孔桩的监理目标是确保质量优良，同时达到总体的安全控制目标“六无”，进度目标为：35日内完成全部桩芯砼浇灌。监理依据为：1.委托监理合同；2.施工合同；3.国家标准《建筑桩基技术规范JGJ94-94》；4.xx省标准《建筑地基基础施工及验收规范DBJ15-201-91》；5.国家标准《混凝土结构工程施工及验收规范GBJ50204-92》；6.国家标准《钢筋焊接及验收规程JGJ18-96》；7.国家标准《混凝土质量控制标准GB50164-92》；8.国家标准《建筑工程质量检验评定标准GBJ301-88》；9.设计图纸文件。三、监理控制要点（一）一般规定1.施工必须严格按经审核的施工组织设计实施。审核重点是按地质条件制定可靠的安全和技术措施。2.安全防范措施的重点是孔内防触电、防涌水、塌方、高空坠物以及孔内有害气体的排除等措施，评估降水对周围建筑物的危害程度。本工程地下水位高、存在较厚的淤泥、粉砂、细砂软土层。3.施工质量的重点是桩底终孔时岩性的鉴定，以及浇灌砼时孔内渗水的处理。4.施工监理主要依据xx省《建筑地基基础施工及验收规范DBJ15-201-91》附录“人工挖孔灌注桩施工及安全规定”。其施工技术质量标准和验收允许偏差均照此规定执行。（二）成孔1.复核桩位轴线尺寸和桩孔定位的精度，只允许个别桩位和桩径误差接近5cm，垂直度偏差不大于0.5%，孔径允许偏差为+100mm、-40mm。本工程的44条桩一次开挖施工，不做跳挖。2.成孔视土质情况每0.3m~1.0m做护壁一节，护壁砼强度等级为C25。挖孔遇<1.5m砂层、淤泥层时，采用减少每节护壁高度、打插钢筋、木板条、塞稻草麻袋等方法穿越。3.当开挖厚层淤泥或含水砂层时，关键是用堵截法止住泥、砂、水的涌入，否则后果严重，施工时务必谨慎。4.终孔岩样鉴定是监理工作的重要环节。根据图纸要求，以桩端嵌入中、微风化岩深度作终孔标准，届时应由勘察单位、设计单位、质监站、甲方及监理人员对深度、岩样共同进行鉴定和认可后，作出记录，留取样品，并迅速扩大桩头、清理孔底残渣，及时验收，随即封底。以后终孔时，以初挖时经共同认定的岩样作参考。如发现软弱夹层，应...
