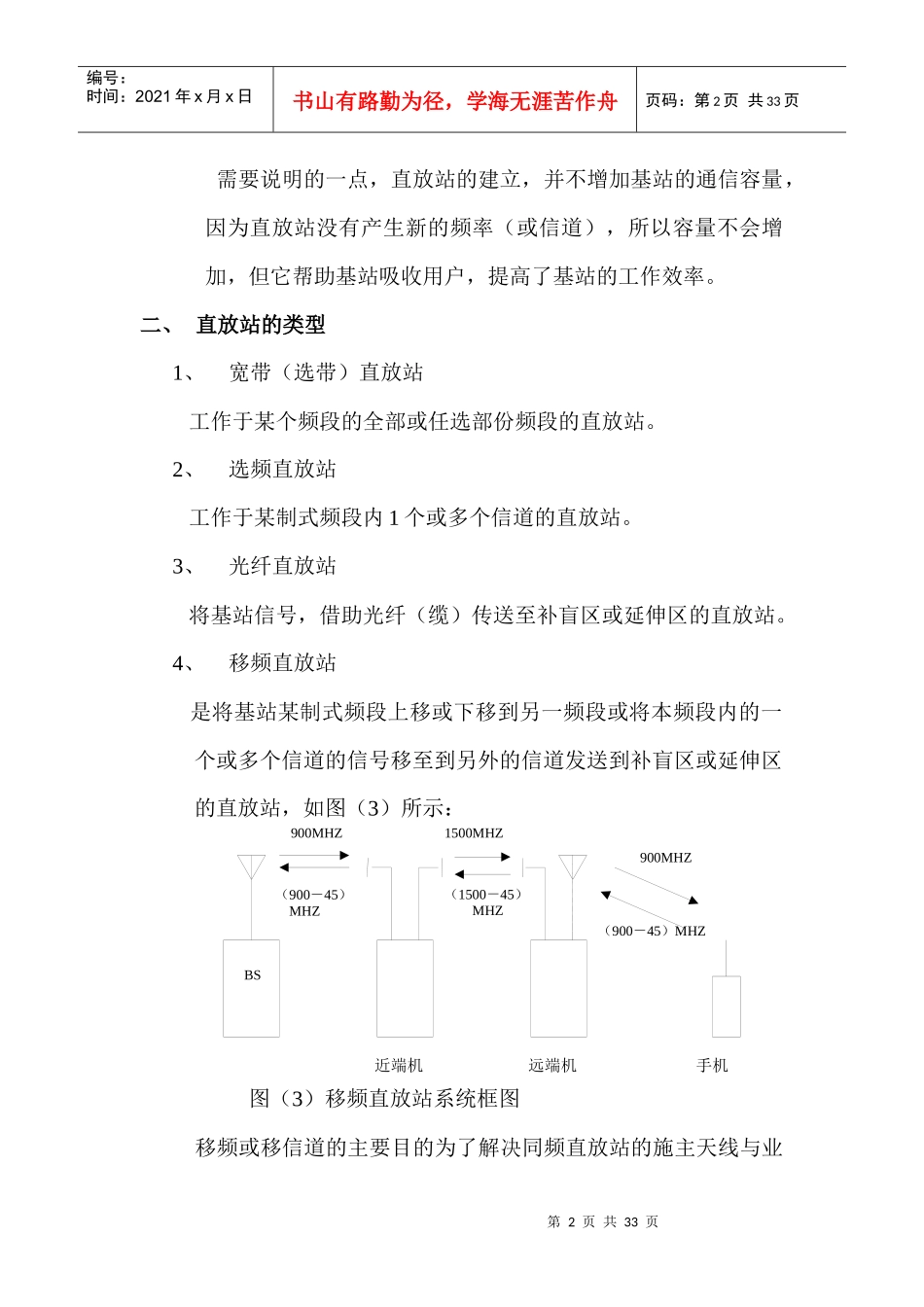

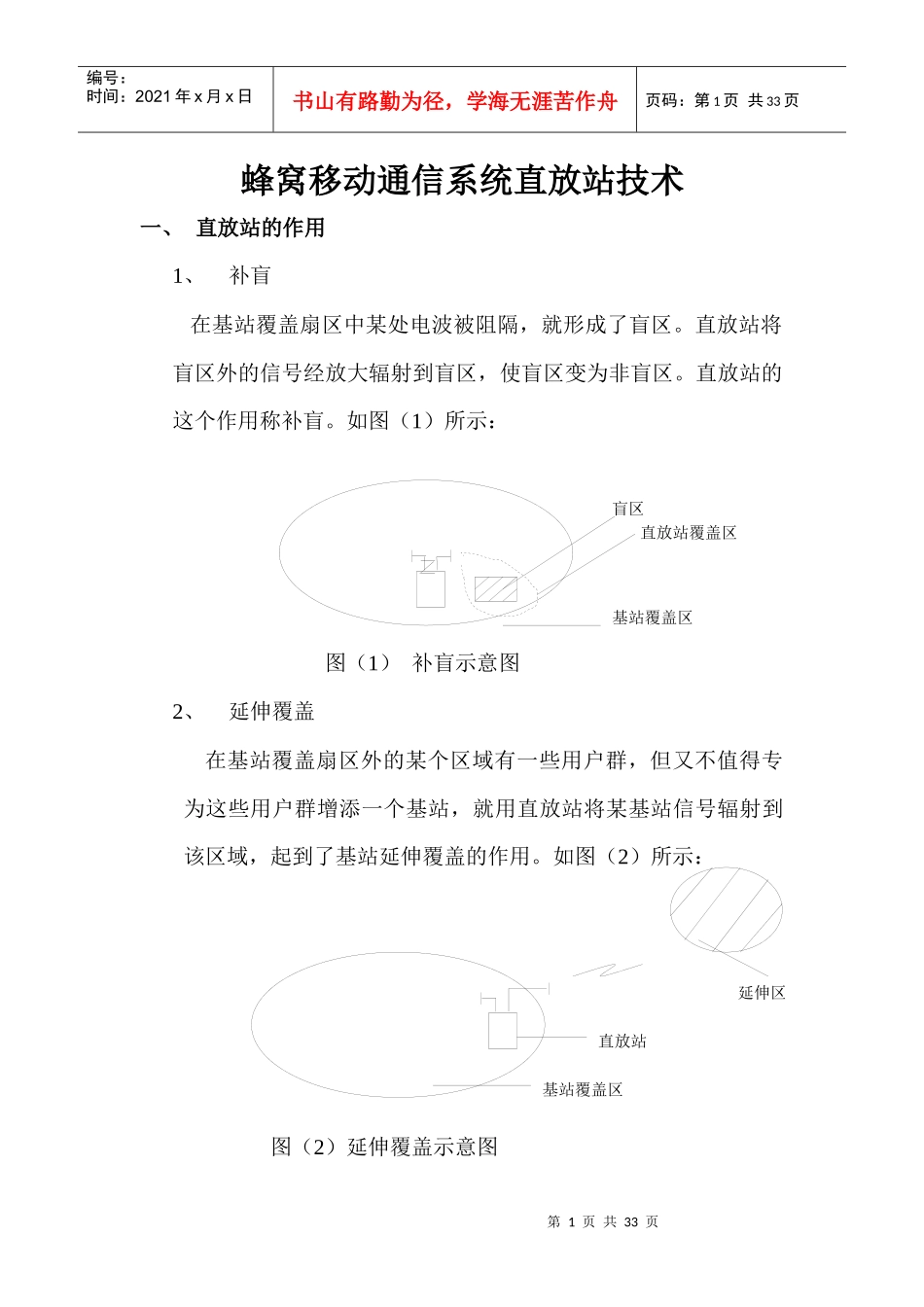

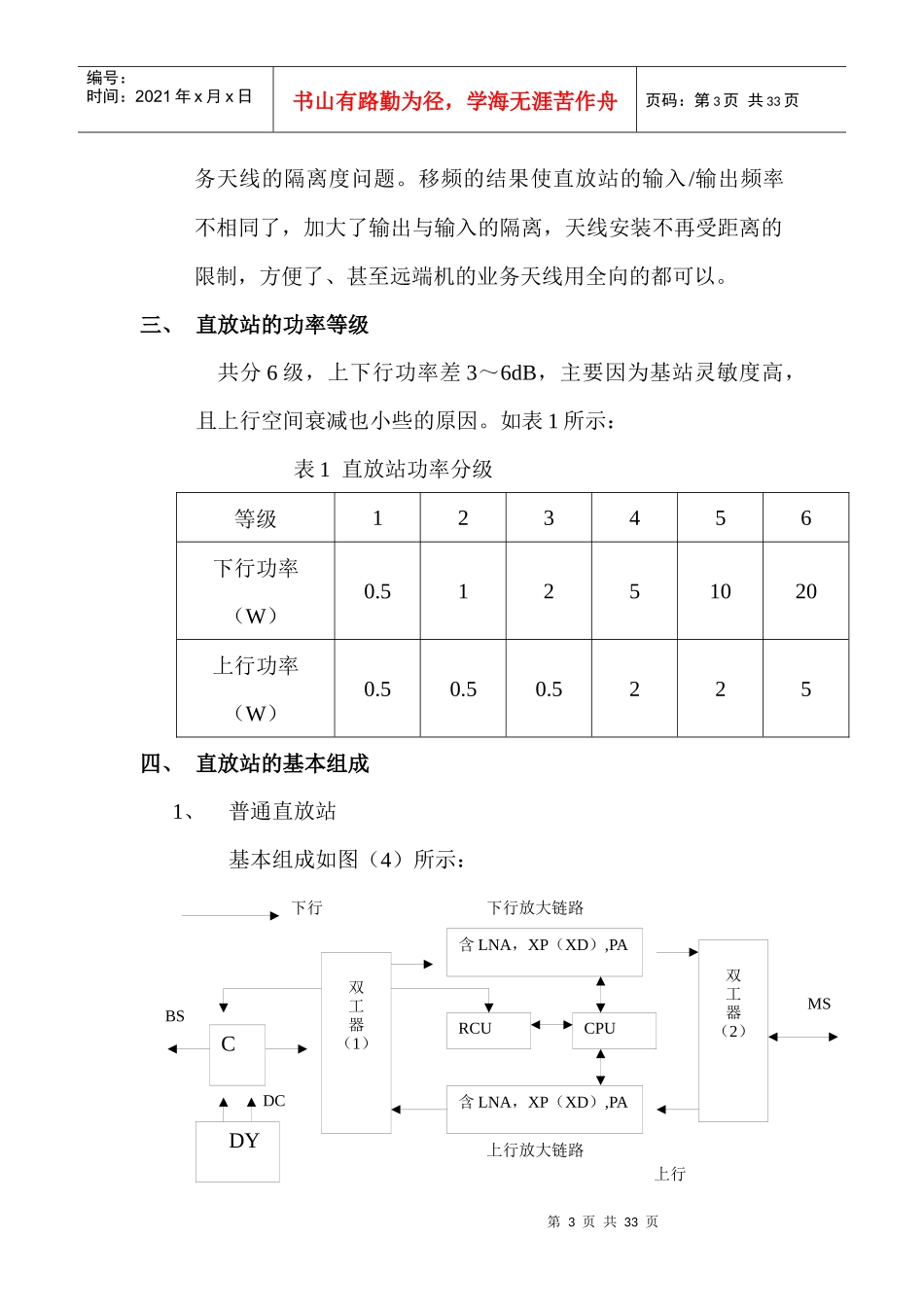

盲区直放站覆盖区基站覆盖区基站覆盖区直放站第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页蜂窝移动通信系统直放站技术一、直放站的作用1、补盲在基站覆盖扇区中某处电波被阻隔，就形成了盲区。直放站将盲区外的信号经放大辐射到盲区，使盲区变为非盲区。直放站的这个作用称补盲。如图（1）所示：图（1）补盲示意图2、延伸覆盖在基站覆盖扇区外的某个区域有一些用户群，但又不值得专为这些用户群增添一个基站，就用直放站将某基站信号辐射到该区域，起到了基站延伸覆盖的作用。如图（2）所示：图（2）延伸覆盖示意图延伸区近端机远端机手机（900－45）MHZ900MHZ（1500－45）MHZ1500MHZ（900－45）MHZ900MHZ第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页需要说明的一点，直放站的建立，并不增加基站的通信容量，因为直放站没有产生新的频率（或信道），所以容量不会增加，但它帮助基站吸收用户，提高了基站的工作效率。二、直放站的类型1、宽带（选带）直放站工作于某个频段的全部或任选部份频段的直放站。2、选频直放站工作于某制式频段内1个或多个信道的直放站。3、光纤直放站将基站信号，借助光纤（缆）传送至补盲区或延伸区的直放站。4、移频直放站是将基站某制式频段上移或下移到另一频段或将本频段内的一个或多个信道的信号移至到另外的信道发送到补盲区或延伸区的直放站，如图（3）所示：图（3）移频直放站系统框图移频或移信道的主要目的为了解决同频直放站的施主天线与业BS下行放大链路BSDC上行放大链路下行上行第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页务天线的隔离度问题。移频的结果使直放站的输入/输出频率不相同了，加大了输出与输入的隔离，天线安装不再受距离的限制，方便了、甚至远端机的业务天线用全向的都可以。三、直放站的功率等级共分6级，上下行功率差3～6dB，主要因为基站灵敏度高，且上行空间衰减也小些的原因。如表1所示：表1直放站功率分级等级123456下行功率（W）0.51251020上行功率（W）0.50.50.5225四、直放站的基本组成1、普通直放站基本组成如图（4）所示：CDY双工器（1）含LNA，XP（XD）,PARCUCPU含LNA，XP（XD）,PA双工器（2）MS～第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页图（4）组成框图·定向耦合器（C）：为远程监控的无线modem提供去基站的通路。Modem的发射功率最大2W，经20dB的耦合损耗和20dB的方向损耗，进到下行链路的输入电平Pim=Pom－20－20－90（上/下行隔离）＝－97dBm，此功率不会使下行LNA进入非线性区，即对下行链路不产生影响。进入到上行功放输出端的电平是：Pim＝Pom－耦合度－方向损耗＝33－20－20＝－7dBm此功率与上行链路输出功率，在功放末级产生的互调在－60dBC以下，且modem也不是常发射，所以对通信网络也没有影响。·双工器（1）、（2）双工器由上/下行两个带通滤波器一端共接组成。由于滤波器的相互隔离作用，完成了上/下行共用天线或共用电缆网的收发双工功能。·下行放大链路或称前向链路完成下行信号的低噪、选频（XP）或选带（XD）、AGC、DGC、功放的功能和达到线性等指标的要求·上行链路（也称反向链路）是与下行链路完全对称的链路，完近端机远端机天线（电缆网）上行上行链路DC光缆下行ACAC下行链路·RCU组成：电池，充电器，modemCPU通过modem与监控中心发生联系，实现直放站的远程监控。远程监控。第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页成对上行信号的放大并达到所要求的指标。·CPU数据处理器在直放站中完成各部件的状态监视与控制，并与RCU（远程控制单元）连接完成对直放站的远程监控。·电源（DY）直放站的能源供给，应能适应220V或－48V或24V输入至输出的转换。具有防雷、浪勇、过欠压等保护，满足电磁兼容要求等。2、光纤直放站①基本组成如图（5）所示图（5）光纤直放站框图BSCALC、DGCPALNA、XPALC、DGCCPU双工器（1）光模...
