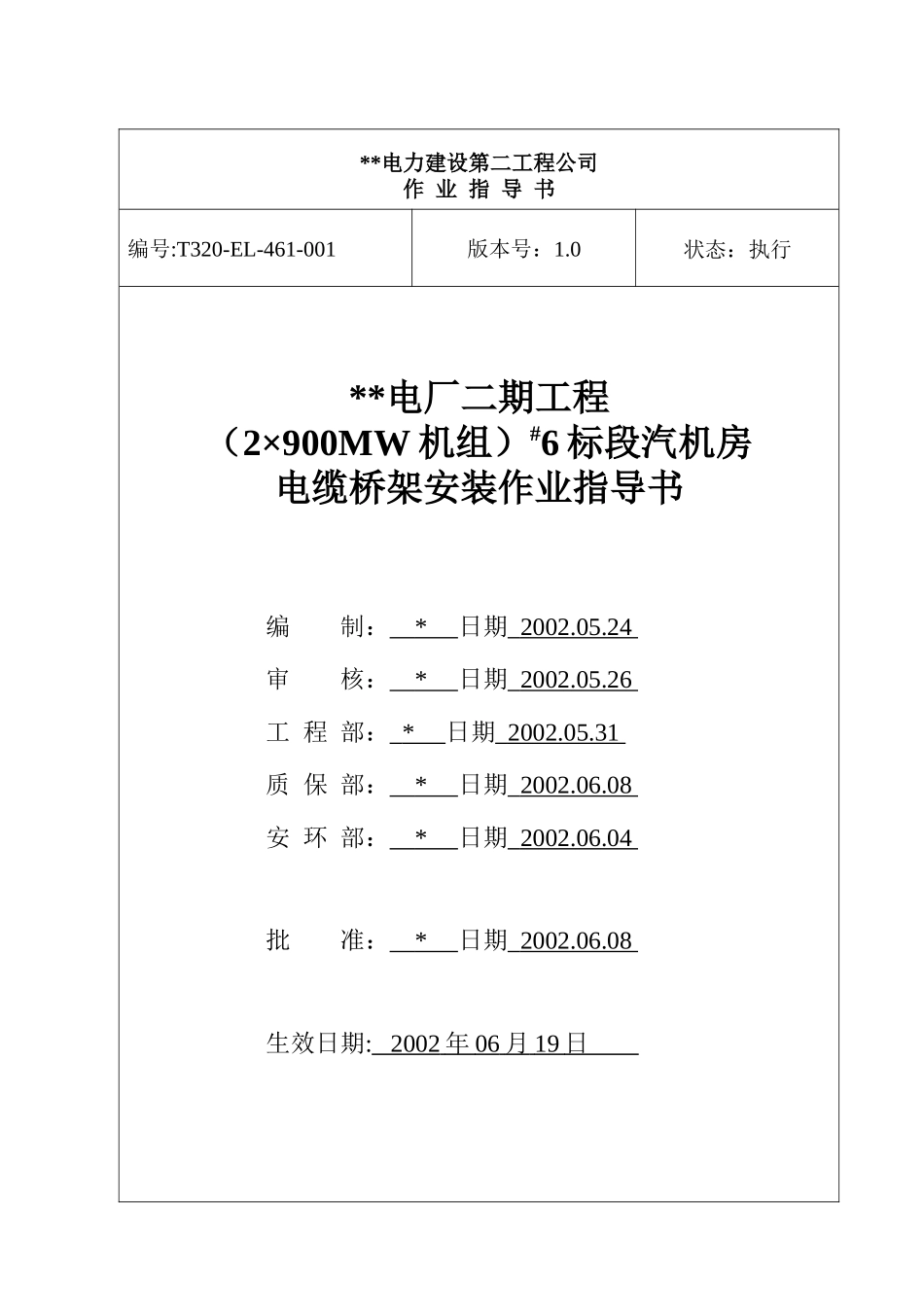

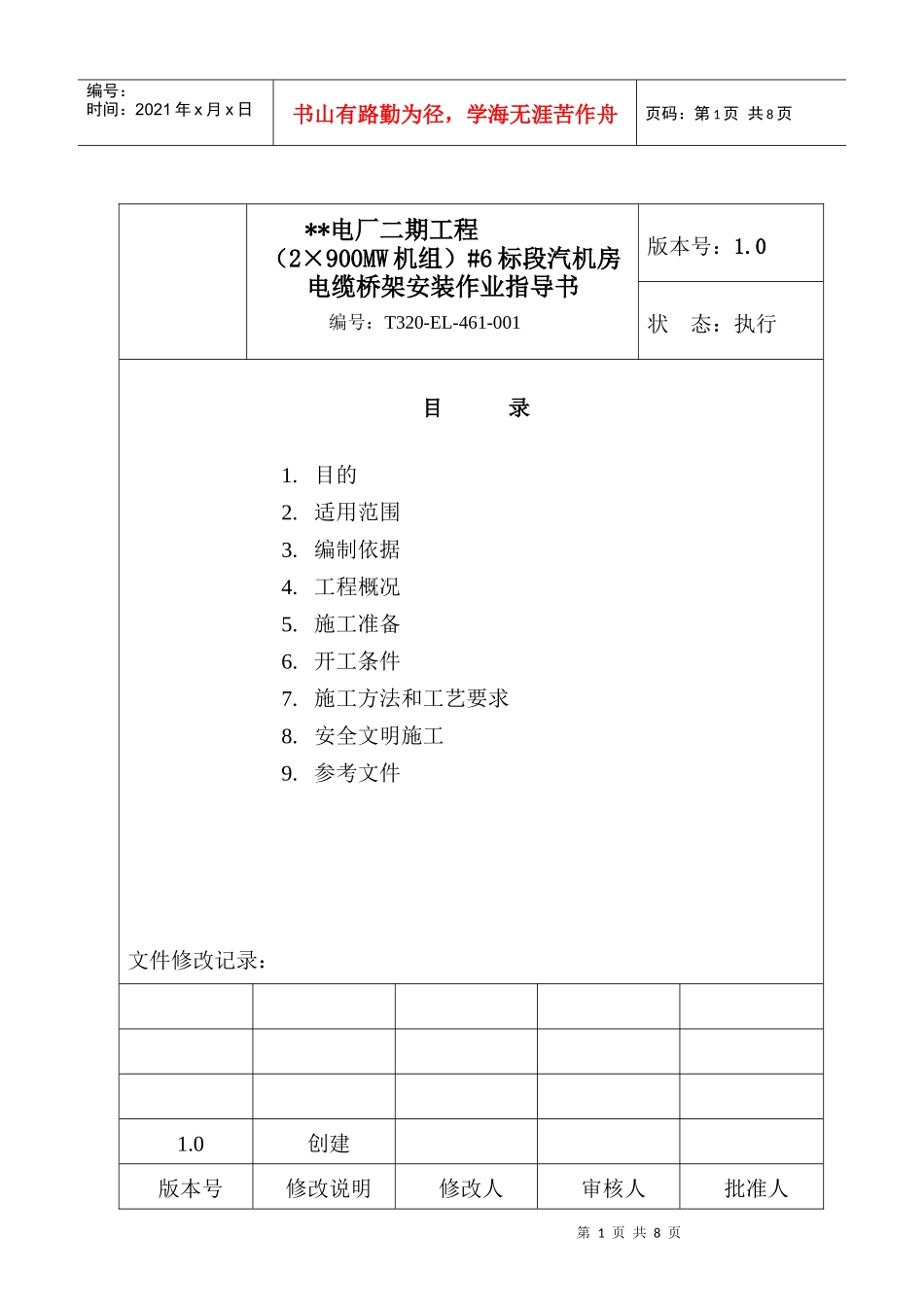

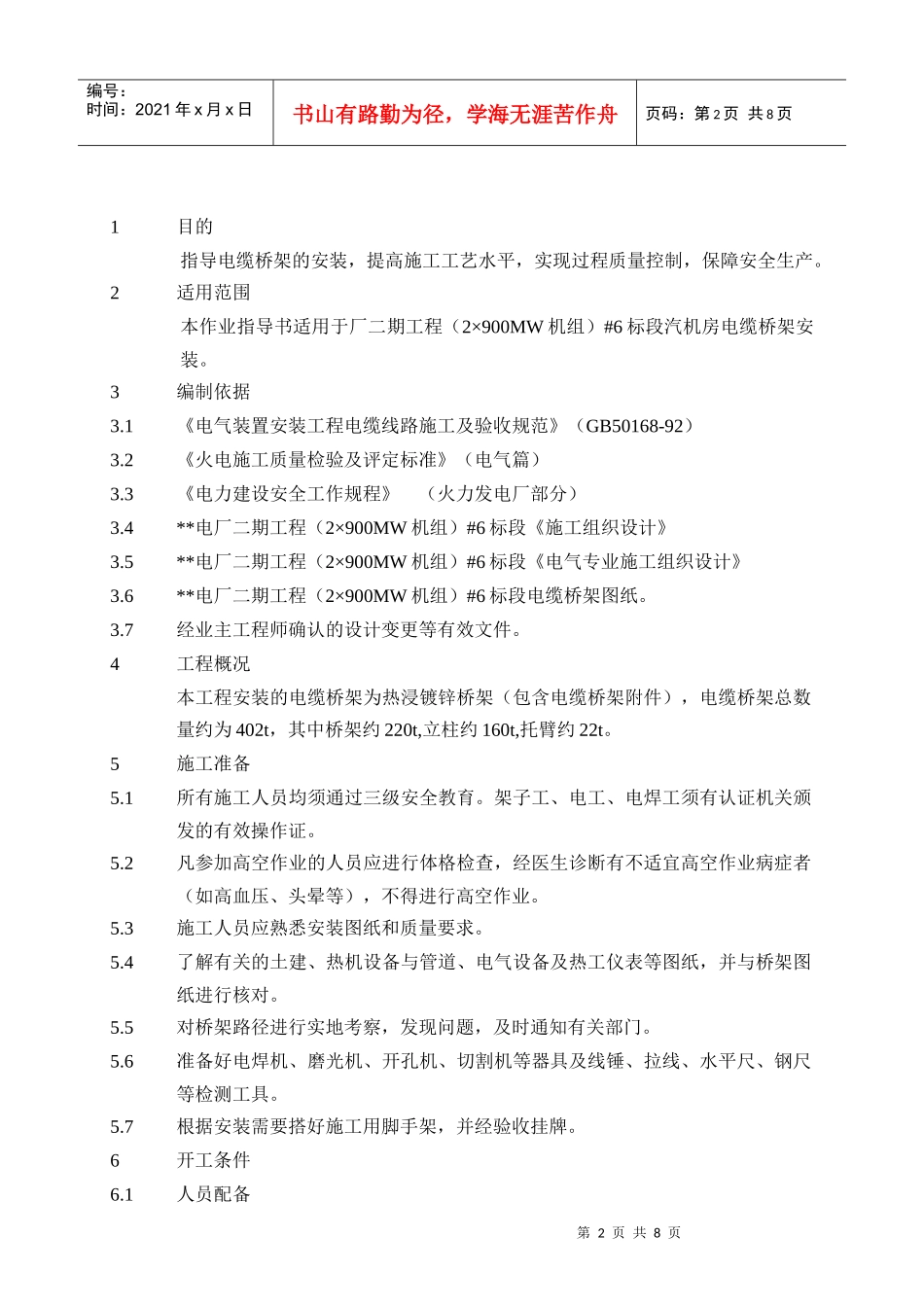

**电力建设第二工程公司作业指导书编号:T320-EL-461-001版本号：1.0状态：执行**电厂二期工程（2×900MW机组）#6标段汽机房电缆桥架安装作业指导书编制：*日期2002.05.24审核：*日期2002.05.26工程部：*日期2002.05.31质保部：*日期2002.06.08安环部：*日期2002.06.04批准：*日期2002.06.08生效日期:2002年06月19日第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页**电厂二期工程（2×900MW机组）#6标段汽机房电缆桥架安装作业指导书编号：T320-EL-461-001版本号：1.0状态：执行目录1.目的2.适用范围3.编制依据4.工程概况5.施工准备6.开工条件7.施工方法和工艺要求8.安全文明施工9.参考文件文件修改记录：1.0创建版本号修改说明修改人审核人批准人第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1目的指导电缆桥架的安装，提高施工工艺水平，实现过程质量控制，保障安全生产。2适用范围本作业指导书适用于厂二期工程（2×900MW机组）#6标段汽机房电缆桥架安装。3编制依据3.1《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）3.2《火电施工质量检验及评定标准》（电气篇）3.3《电力建设安全工作规程》（火力发电厂部分）3.4**电厂二期工程（2×900MW机组）#6标段《施工组织设计》3.5**电厂二期工程（2×900MW机组）#6标段《电气专业施工组织设计》3.6**电厂二期工程（2×900MW机组）#6标段电缆桥架图纸。3.7经业主工程师确认的设计变更等有效文件。4工程概况本工程安装的电缆桥架为热浸镀锌桥架（包含电缆桥架附件），电缆桥架总数量约为402t，其中桥架约220t,立柱约160t,托臂约22t。5施工准备5.1所有施工人员均须通过三级安全教育。架子工、电工、电焊工须有认证机关颁发的有效操作证。5.2凡参加高空作业的人员应进行体格检查，经医生诊断有不适宜高空作业病症者（如高血压、头晕等），不得进行高空作业。5.3施工人员应熟悉安装图纸和质量要求。5.4了解有关的土建、热机设备与管道、电气设备及热工仪表等图纸，并与桥架图纸进行核对。5.5对桥架路径进行实地考察，发现问题，及时通知有关部门。5.6准备好电焊机、磨光机、开孔机、切割机等器具及线锤、拉线、水平尺、钢尺等检测工具。5.7根据安装需要搭好施工用脚手架，并经验收挂牌。6开工条件6.1人员配备第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页施工负责人1人技术负责1人技术员1人安全员1人质检员1人安装工20人6.2运输设备汽车吊1部汽车1辆6.3工器具配备电焊机2台无齿锯1台拉孔机1套卷尺3把棕绳100米磨光机5只手枪电钻1台冲击电钻1台线锤3个水平尺3把板手10把榔头3把钢锯2把6.4设备材料已按供应计划运抵施工现场。并经检验合格。6.5安装图纸和设计制造文件已提供。6.6各类机械具备使用条件。工器具已经检查，状态完好。计量器具在有效期内。7施工方法与工艺要求7.1桥架立柱的安装7.1.1固定在侧墙上的立柱安装7.1.1.1根据图纸测出桥架水平标高，再根据桥架水平标高确定立柱安装高度。7.1.1.2按设计要求尺寸用膨胀螺栓和角固定板安装好首末和转角处的桥架立柱，同一第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页水平长度段，以不超过20m为一间隔先安装首尾两个主柱，然后拉个直线，以此线为参照安装中间立柱。7.1.2固定在天花板和地坪上的立柱安装7.1.2.1根据图纸确定立柱的位置。7.1.2.2用顶板夹具和螺栓将立柱的顶板固定在天花板的钢梁上，然后按设计要求用角固定板和膨胀螺栓将立柱固定在钢梁上和地坪上，同一水平长度段，以不超过20m为一间隔先安装首尾两个主柱，然后拉个直线，以此线为参照安装中间立柱。7.1.2.3如果单根立柱长度不满足设计要求时，应根据现场实际情况截取长度，然后用立柱连接夹板和螺栓将两段立柱连接牢固。7.1.3悬挂立柱安装7.1.3.1根据图纸确定立柱的位置。7.1.3.2用顶板夹具和螺栓将立柱的顶板固定在天花板的钢梁上，然后按设计要求将立柱固定顶板上，同一水平长度段，以不超过20m为一间隔先安装首尾两个...
