计算机三维设计(第二期作业)VIP专享VIP免费

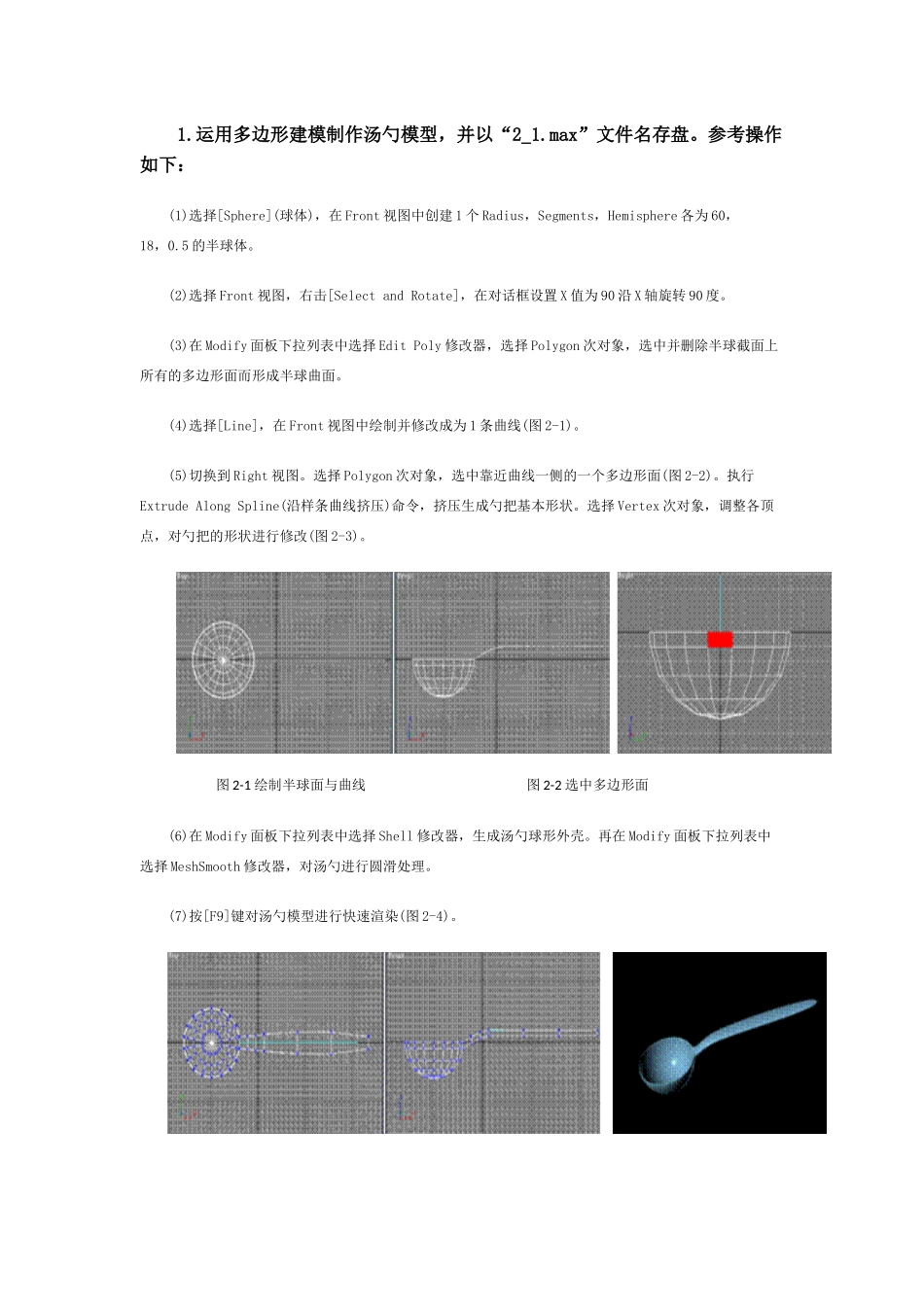

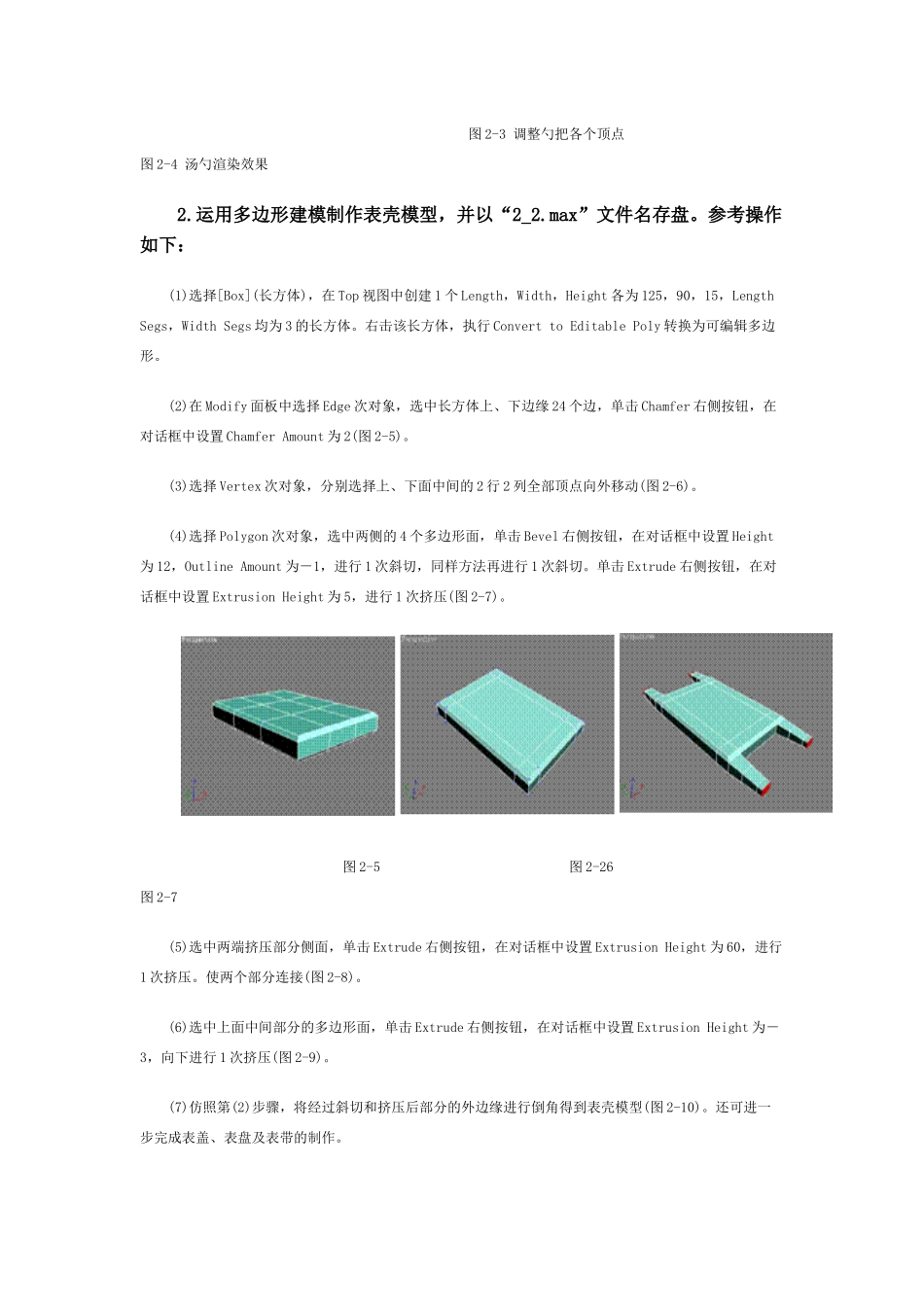

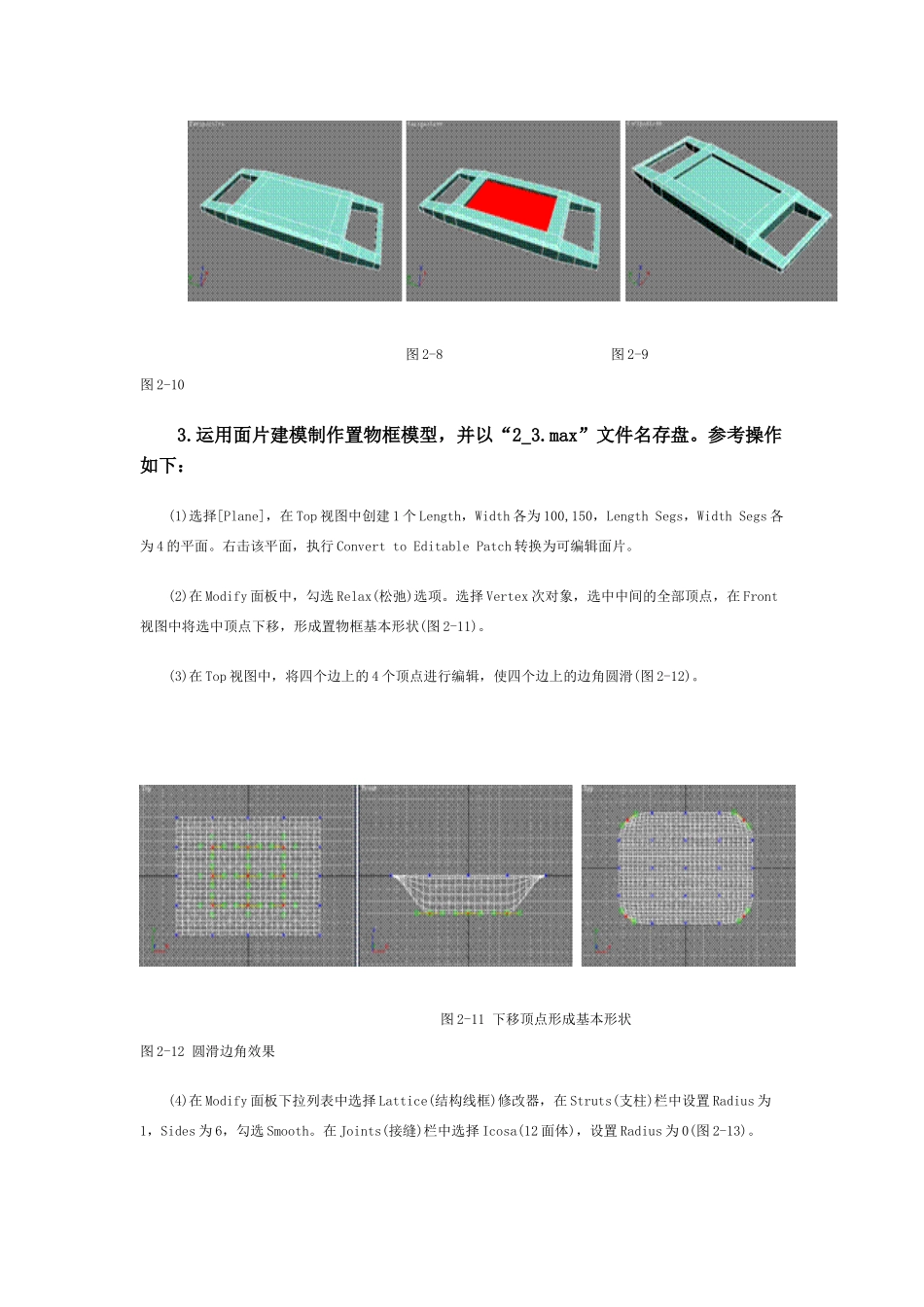

1.运用多边形建模制作汤勺模型，并以“2_1.max”文件名存盘。参考操作如下：(1)选择[Sphere](球体)，在Front视图中创建1个Radius，Segments，Hemisphere各为60，18，0.5的半球体。(2)选择Front视图，右击[SelectandRotate]，在对话框设置X值为90沿X轴旋转90度。(3)在Modify面板下拉列表中选择EditPoly修改器，选择Polygon次对象，选中并删除半球截面上所有的多边形面而形成半球曲面。(4)选择[Line]，在Front视图中绘制并修改成为1条曲线(图2-1)。(5)切换到Right视图。选择Polygon次对象，选中靠近曲线一侧的一个多边形面(图2-2)。执行ExtrudeAlongSpline(沿样条曲线挤压)命令，挤压生成勺把基本形状。选择Vertex次对象，调整各顶点，对勺把的形状进行修改(图2-3)。图2-1绘制半球面与曲线图2-2选中多边形面(6)在Modify面板下拉列表中选择Shell修改器，生成汤勺球形外壳。再在Modify面板下拉列表中选择MeshSmooth修改器，对汤勺进行圆滑处理。(7)按[F9]键对汤勺模型进行快速渲染(图2-4)。图2-3调整勺把各个顶点图2-4汤勺渲染效果2.运用多边形建模制作表壳模型，并以“2_2.max”文件名存盘。参考操作如下：(1)选择[Box](长方体)，在Top视图中创建1个Length，Width，Height各为125，90，15，LengthSegs，WidthSegs均为3的长方体。右击该长方体，执行ConverttoEditablePoly转换为可编辑多边形。(2)在Modify面板中选择Edge次对象，选中长方体上、下边缘24个边，单击Chamfer右侧按钮，在对话框中设置ChamferAmount为2(图2-5)。(3)选择Vertex次对象，分别选择上、下面中间的2行2列全部顶点向外移动(图2-6)。(4)选择Polygon次对象，选中两侧的4个多边形面，单击Bevel右侧按钮，在对话框中设置Height为12，OutlineAmount为－1，进行1次斜切，同样方法再进行1次斜切。单击Extrude右侧按钮，在对话框中设置ExtrusionHeight为5，进行1次挤压(图2-7)。图2-5图2-26图2-7(5)选中两端挤压部分侧面，单击Extrude右侧按钮，在对话框中设置ExtrusionHeight为60，进行1次挤压。使两个部分连接(图2-8)。(6)选中上面中间部分的多边形面，单击Extrude右侧按钮，在对话框中设置ExtrusionHeight为－3，向下进行1次挤压(图2-9)。(7)仿照第(2)步骤，将经过斜切和挤压后部分的外边缘进行倒角得到表壳模型(图2-10)。还可进一步完成表盖、表盘及表带的制作。图2-8图2-9图2-103.运用面片建模制作置物框模型，并以“2_3.max”文件名存盘。参考操作如下：(1)选择[Plane]，在Top视图中创建1个Length，Width各为100,150，LengthSegs，WidthSegs各为4的平面。右击该平面，执行ConverttoEditablePatch转换为可编辑面片。(2)在Modify面板中，勾选Relax(松弛)选项。选择Vertex次对象，选中中间的全部顶点，在Front视图中将选中顶点下移，形成置物框基本形状(图2-11)。(3)在Top视图中，将四个边上的4个顶点进行编辑，使四个边上的边角圆滑(图2-12)。图2-11下移顶点形成基本形状图2-12圆滑边角效果(4)在Modify面板下拉列表中选择Lattice(结构线框)修改器，在Struts(支柱)栏中设置Radius为1，Sides为6，勾选Smooth。在Joints(接缝)栏中选择Icosa(12面体)，设置Radius为0(图2-13)。(5)按[F9]键对汤勺模型进行快速渲染(图2-14)。图2-13置物框模型图2-14置物框渲染效果4.运用NURBS曲线建模制作艺术杯模型，并以“2_4.max”文件名存盘。参考操作如下：(1)在Create/Shapes子面板下拉列表中选择UNRBSCurves子类别，单击[CVCurve](可控曲线)按钮，在Front视图中运用CV曲线绘制一个艺术杯截面图形(图2-15)。绘制时应注意：在绘制弧线时先单击确定弧线的起点，拖动过程在曲线外单击以确定控制点，再拖动鼠后单击确定弧线的终点。在绘制直线拐角时应该两次单击，一次是确定控制点，另一次是曲线点。(2)在Modify面板中选择CurveCV次对象，选择移动工具分别移动控制点位置，对图形进行调整(图2-16)。(3)返回NURBSCurve。在Modify面板CreateSurface卷展栏中单击[Lathe](旋转)按钮。这时在面板底部出现了LatheSurface(旋转表面)卷展栏。设置Degrees值为360，并选择Y轴。然后在视图中单击截面图形。这时经旋转放样形成了艺术杯模型(图2-17)。关闭该功能。图2-15绘制截面图形图2-16调整控制点图2-17旋转放样生成艺术杯模型图2-18艺术杯渲染效果(4)按[F9]键对艺术杯模型进行快速渲染(图2-18)。
