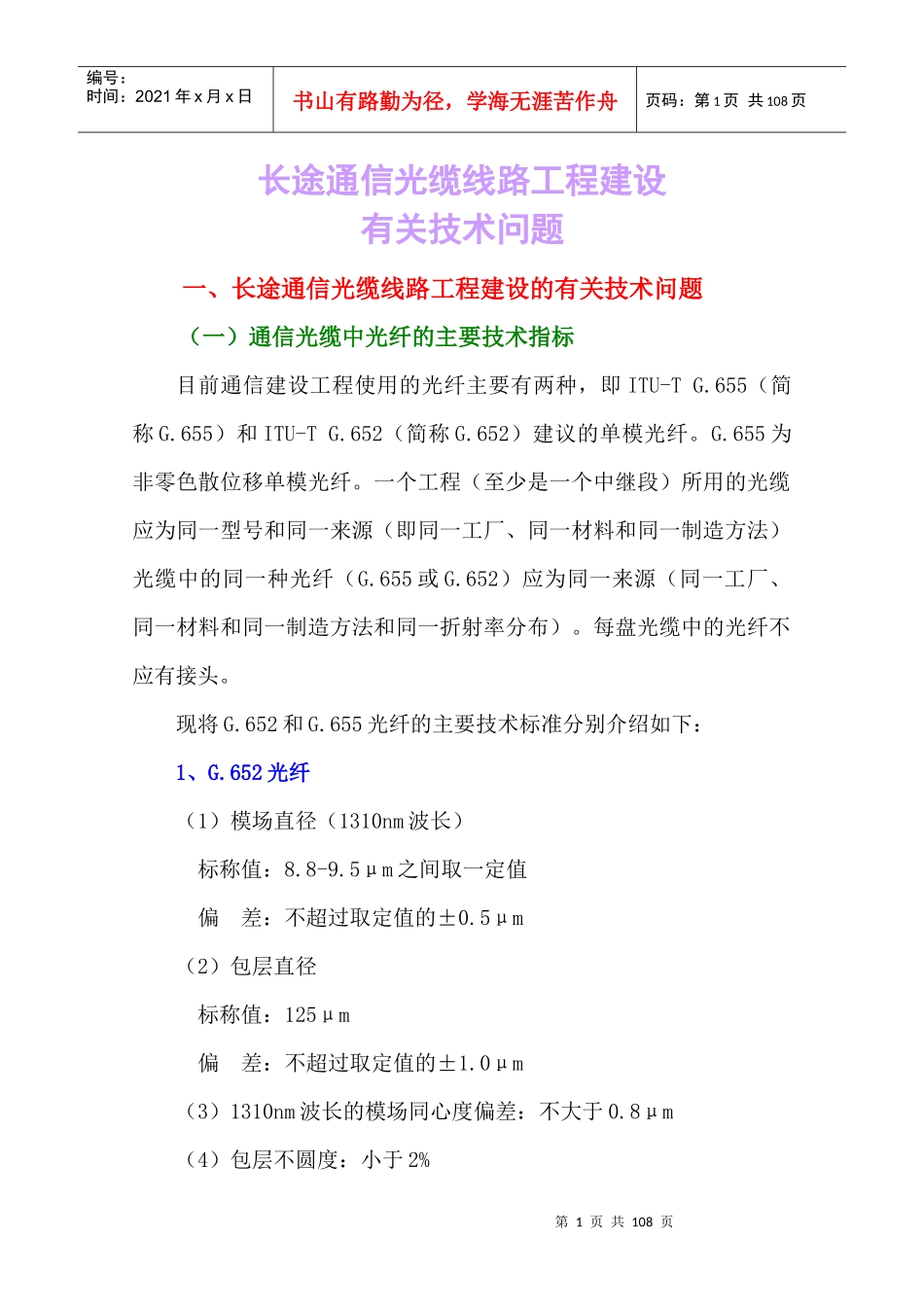

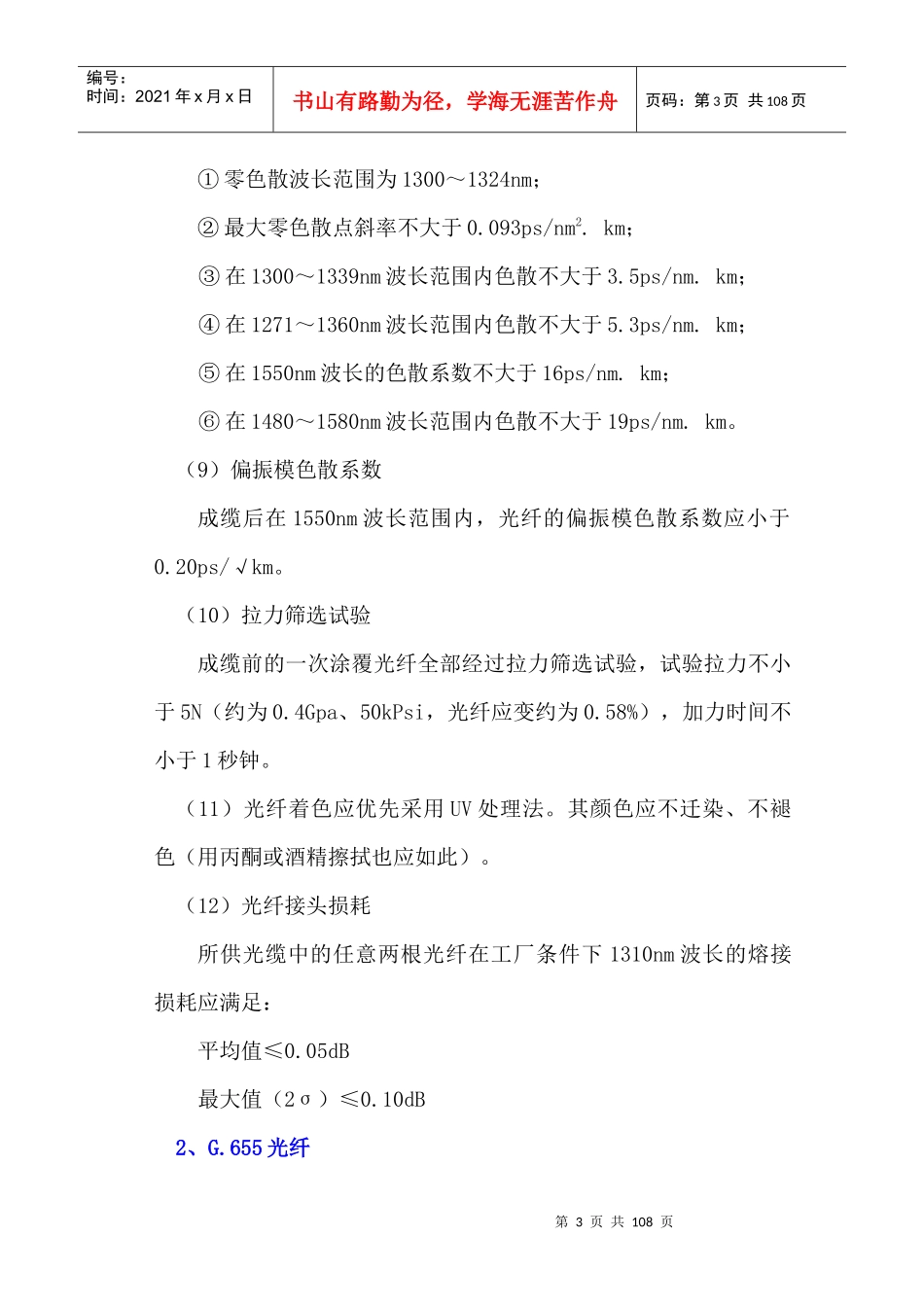

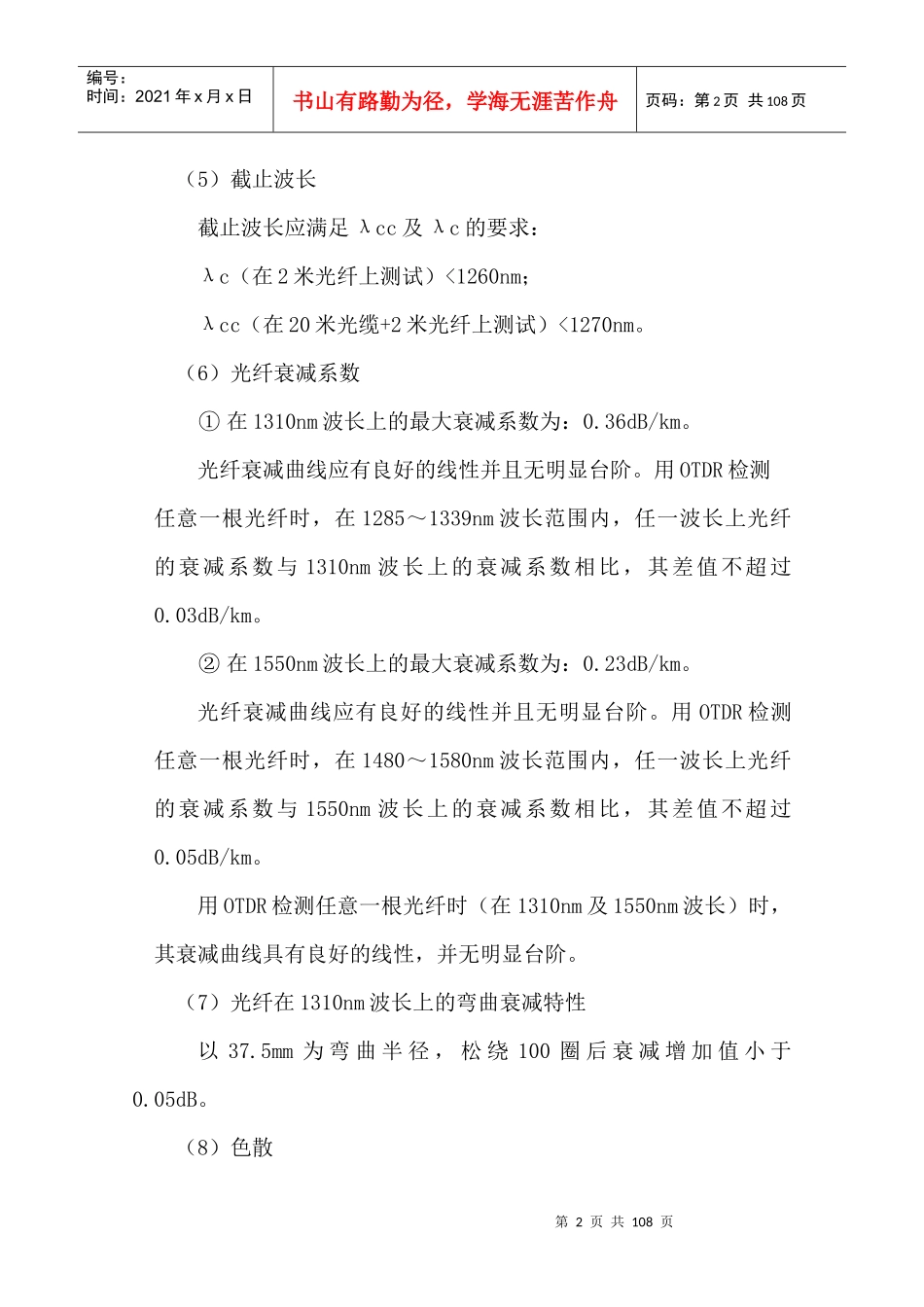

第1页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共108页长途通信光缆线路工程建设有关技术问题一、长途通信光缆线路工程建设的有关技术问题（一）通信光缆中光纤的主要技术指标目前通信建设工程使用的光纤主要有两种，即ITU-TG.655（简称G.655）和ITU-TG.652（简称G.652）建议的单模光纤。G.655为非零色散位移单模光纤。一个工程（至少是一个中继段）所用的光缆应为同一型号和同一来源（即同一工厂、同一材料和同一制造方法）光缆中的同一种光纤（G.655或G.652）应为同一来源（同一工厂、同一材料和同一制造方法和同一折射率分布）。每盘光缆中的光纤不应有接头。现将G.652和G.655光纤的主要技术标准分别介绍如下：1、G.652光纤（1）模场直径（1310nm波长）标称值：8.8-9.5μm之间取一定值偏差：不超过取定值的±0.5μm（2）包层直径标称值：125μm偏差：不超过取定值的±1.0μm（3）1310nm波长的模场同心度偏差：不大于0.8μm（4）包层不圆度：小于2%第2页共108页第1页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共108页（5）截止波长截止波长应满足λcc及λc的要求：λc（在2米光纤上测试）<1260nm；λcc（在20米光缆+2米光纤上测试）<1270nm。（6）光纤衰减系数①在1310nm波长上的最大衰减系数为：0.36dB/km。光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR检测任意一根光纤时，在1285～1339nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过0.03dB/km。②在1550nm波长上的最大衰减系数为：0.23dB/km。光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR检测任意一根光纤时，在1480～1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。用OTDR检测任意一根光纤时（在1310nm及1550nm波长）时，其衰减曲线具有良好的线性，并无明显台阶。（7）光纤在1310nm波长上的弯曲衰减特性以37.5mm为弯曲半径，松绕100圈后衰减增加值小于0.05dB。（8）色散第3页共108页第2页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共108页①零色散波长范围为1300～1324nm；②最大零色散点斜率不大于0.093ps/nm2.km；③在1300～1339nm波长范围内色散不大于3.5ps/nm.km；④在1271～1360nm波长范围内色散不大于5.3ps/nm.km；⑤在1550nm波长的色散系数不大于16ps/nm.km；⑥在1480～1580nm波长范围内色散不大于19ps/nm.km。（9）偏振模色散系数成缆后在1550nm波长范围内，光纤的偏振模色散系数应小于0.20ps/√km。（10）拉力筛选试验成缆前的一次涂覆光纤全部经过拉力筛选试验，试验拉力不小于5N（约为0.4Gpa、50kPsi，光纤应变约为0.58%），加力时间不小于1秒钟。（11）光纤着色应优先采用UV处理法。其颜色应不迁染、不褪色（用丙酮或酒精擦拭也应如此）。（12）光纤接头损耗所供光缆中的任意两根光纤在工厂条件下1310nm波长的熔接损耗应满足：平均值≤0.05dB最大值（2σ）≤0.10dB2、G.655光纤第4页共108页第3页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共108页（1）模场直径（1550nm波长）标称值：8.0-11.0μm之间取一定值偏差：不超过取定值的±0.6μm（2）包层直径标称值：125μm偏差：不超过±1.0μm（3）纤芯（MFD）/包层的同心度偏差：不大于1μm（4）包层不圆度：小于1%（5）截止波长截止波长应满足λc或λcc的要求：λc（在2米光纤上测试）<1470nmλcc（在20米光缆+2米光纤上测试）<1480nm（6）光纤衰减系数①在1550nm波长上的最大衰减系数应≤0.22dB/km在1525～1565nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过0.05dB/km。②光纤衰减曲线应有良好的线性并且无明显台阶。用OTDR检测任意一根光纤时，在1550nm波长处500m光纤的衰减值应不大于（αmean+0.10dB），αmean是光纤的平均衰减系数。（7）光纤在1550nm波长上的弯曲衰减特性以37.5mm为弯曲半径，松绕100圈后，衰减增加值应小于第5页共108页第4页共108页编号：时间：2021年x月x...
