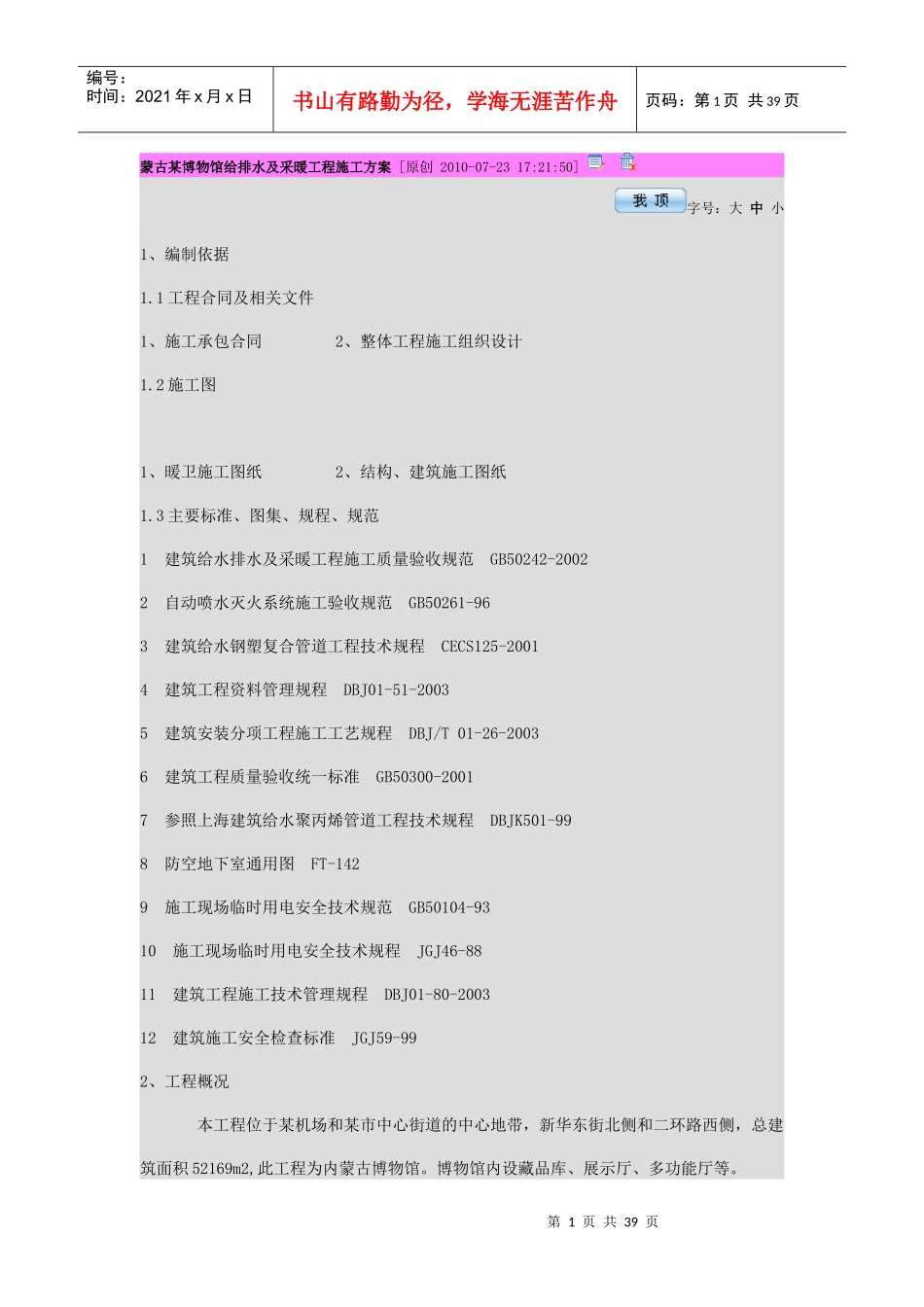

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页蒙古某博物馆给排水及采暖工程施工方案[原创2010-07-2317:21:50]字号：大中小1、编制依据1.1工程合同及相关文件1、施工承包合同2、整体工程施工组织设计1.2施工图1、暖卫施工图纸2、结构、建筑施工图纸1.3主要标准、图集、规程、规范1建筑给水排水及采暖工程施工质量验收规范GB50242-20022自动喷水灭火系统施工验收规范GB50261-963建筑给水钢塑复合管道工程技术规程CECS125-20014建筑工程资料管理规程DBJ01-51-20035建筑安装分项工程施工工艺规程DBJ/T01-26-20036建筑工程质量验收统一标准GB50300-20017参照上海建筑给水聚丙烯管道工程技术规程DBJK501-998防空地下室通用图FT-1429施工现场临时用电安全技术规范GB50104-9310施工现场临时用电安全技术规程JGJ46-8811建筑工程施工技术管理规程DBJ01-80-200312建筑施工安全检查标准JGJ59-992、工程概况本工程位于某机场和某市中心街道的中心地带，新华东街北侧和二环路西侧，总建筑面积52169m2,此工程为内蒙古博物馆。博物馆内设藏品库、展示厅、多功能厅等。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页本工程包括：给水、排水、消防、采暖的管道及设备安装。2.1给水系统2.1.1生活给水系统本工程水源来自市政给水，室外环状布置后进户，建筑内设置一套预压自平衡式无负压供水设施，充分利用自来水水网的原来有的压力，并与变频技术，小流量保压技术相结合，达到节能、节电效果。系统竖向不分区，最高层卫生洁具压力不小于0.07Mpa，最不利处卫生洁具压力不超过0.45Mpa，一层的用水点使用支管减压阀门。2.1.2生活热水系统贵宾卫生间及化妆间使用即热式电热水器提供洗手盆的生活用水。招待所和保安用房卫生间的淋浴器使用容积式电热水器提供热水。2.1.3生活热水系统在展区适当位置设置饮水区，通过直饮水机对自来水进行处理，提供常温直饮水及开水。直饮水机由甲方自己配置。2.2排水系统2.2.1污废水排水系统卫生间内的排水系统均采用污废水合流系统，空调机房排水设置单独排水管道，卫生间内的排水管道设置专用透气管道。博物馆熏蒸室、自然部、文保部所有排放的化学单独排水管排出至独立密封井，由环保部门处理运走。粪便污水等经化粪池，厨房间废水须由厨房在室内的隔油池处理后排向污水管。地下层污废水设置污水坑和集水井，经提升泵提升后排向室外。2.2.2雨水排水系统屋面雨水采用虹吸压力雨水系统，设计重现期为5年，并按照重现期50年，虹吸压力雨水系统由专业公司深化设计。博物馆与大剧院之间的二层平台雨水、冷却塔平台雨水采用普通重力雨水系统。第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页2.2.3消防电梯排水下至最底层的消防电梯设置集水坑，消防集水由潜水泵排到室外。2.3消防系统2.3.1消火栓系统室外消火栓沿着红线内的汽车道设置，消防用水量30升/秒，用水从市政供水直接供给，给水管道成环状布置。室内消火栓系统设置两台加专用压水泵，设置一组地下式水泵接合器，在一层设置减压稳压消火栓。消火栓均为单出口消火栓，箱内设有消防按钮，顶层设置试验用消火栓。2.3.2自动喷洒灭火系统办公区域、会议室、贵宾室、餐厅、厨房、走道等均设置湿式自动喷淋装置。库房走道、展厅采用预作用系统。系统按照中危险Ⅱ级设计。餐饮厨房和高温作业区域，办公区域及其他有吊顶的区域分别选用不同的玻璃球式喷头。首层设置消防泵房，内设置两台自动喷淋主泵，在屋顶设置高位水箱（18m3）提供火灾初期用水量。湿式报警阀和雨淋阀门设置在消防泵房内，并由其控制喷淋泵的起停，稳压泵将由安装在干管上的压力开关控制。系统设置地下室消防水泵接合器接入报警阀前环路。2.3.3水喷雾系统锅炉房、发电机房设置水喷雾灭火系统装置，分别实现防护冷却和灭火功能；水喷雾灭火系统设置雨淋和警铃，该装置同时设置自动控制、手动控制和应急操作三种控制方式。2.3.4太空间智能灭火系统恐龙展示厅、二层的入口大厅，布置大空间智能灭火系统，气体灭火系...
