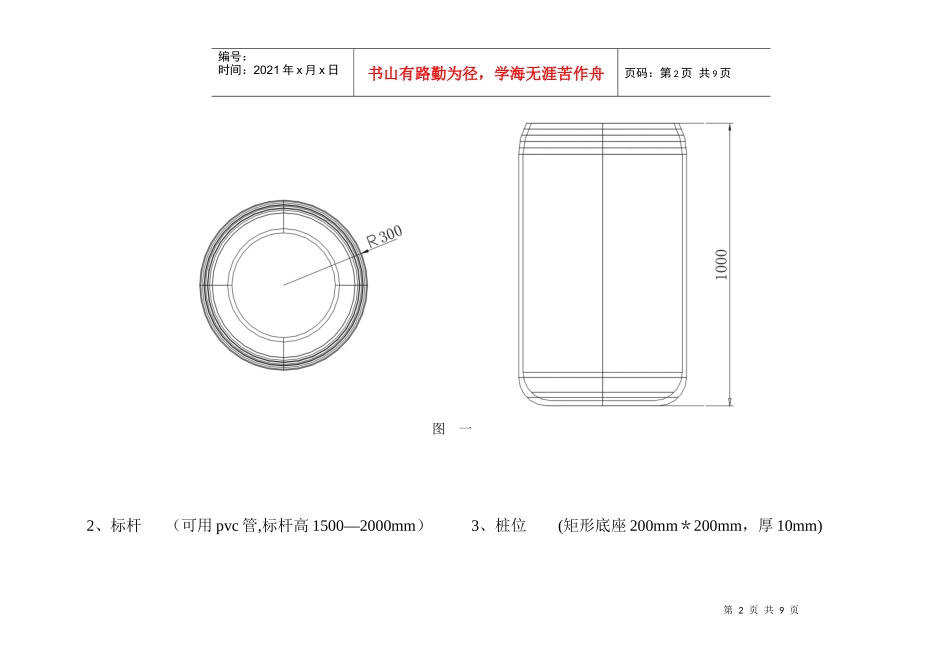

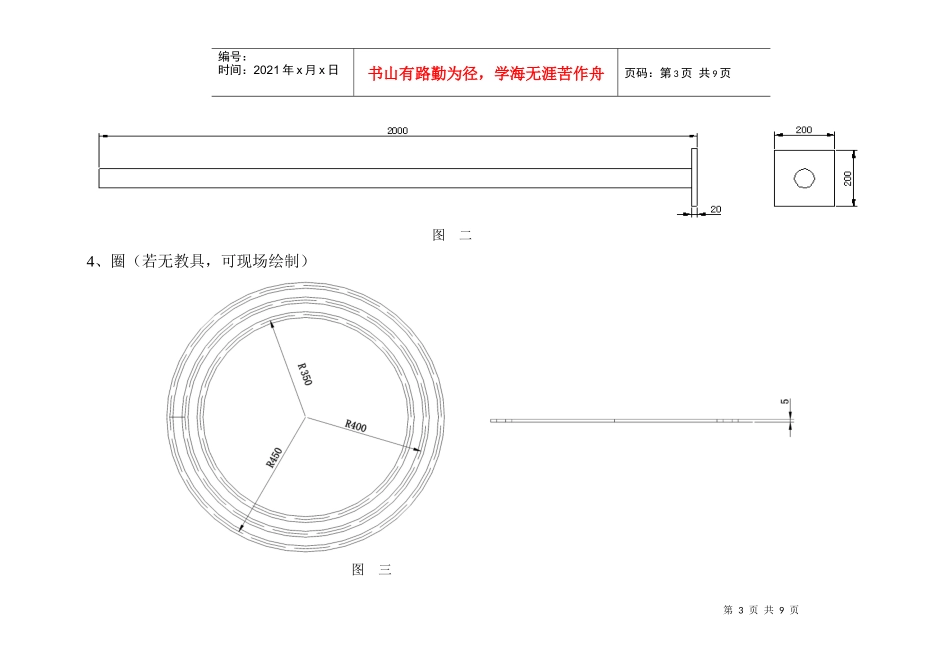

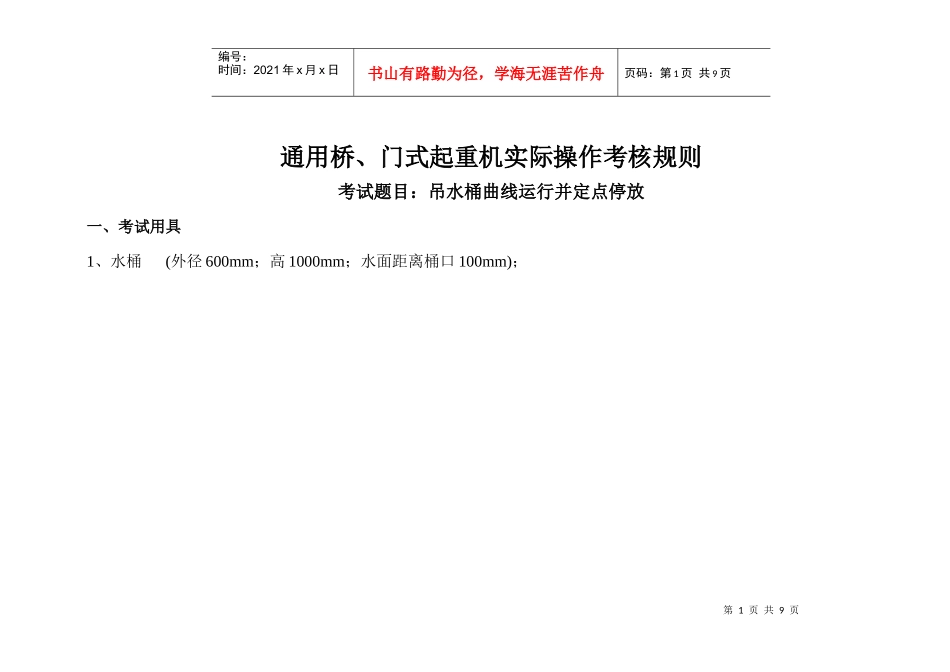

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页通用桥、门式起重机实际操作考核规则考试题目：吊水桶曲线运行并定点停放一、考试用具1、水桶(外径600mm；高1000mm；水面距离桶口100mm)；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图一2、标杆（可用pvc管,标杆高1500—2000mm）3、桩位(矩形底座200mm＊200mm，厚10mm)第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图二4、圈（若无教具，可现场绘制）图三第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页二、操作场地图示（所有图示标注单位均为mm）图四注：1、ABC三圆中心间距3000—4000mm；第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2、根据操作场地不同，实际间距与位置可做适当调整，但不能处于同一条直线上；3、水桶初始位置放置A点三、操作方法：1、操作鸣号开始计时，将水桶从A圆吊离地面2m，运行到B圆并准确放下。2、从B圆将水桶吊离地面2m，运行到C圆并准确放下。（见图五）第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页ABC图五第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页3、从C圆将水桶吊离地面0.5m，顺着箭头所示方向饶桩位行使后，回到A圆将水桶准确放下（见图六）。图六4、结束计时注意：放置水桶入圈过程可停顿稳摆校正位置，但不可再次起升。过桩时大车不可倒行。四、评分标准：第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页操作考核满分100分，60分合格，扣分标准见表一表一项目未鸣号压内圈压中圈压外圈碰杆未倒碰倒杆洒水反升倒行违规操作扣分64/次8/次12/次6/次12/次4~8/次4~8/次全扣规定用时：4min。4min内不扣分，每超过10s扣1分。五、操作演示总图第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页图七
