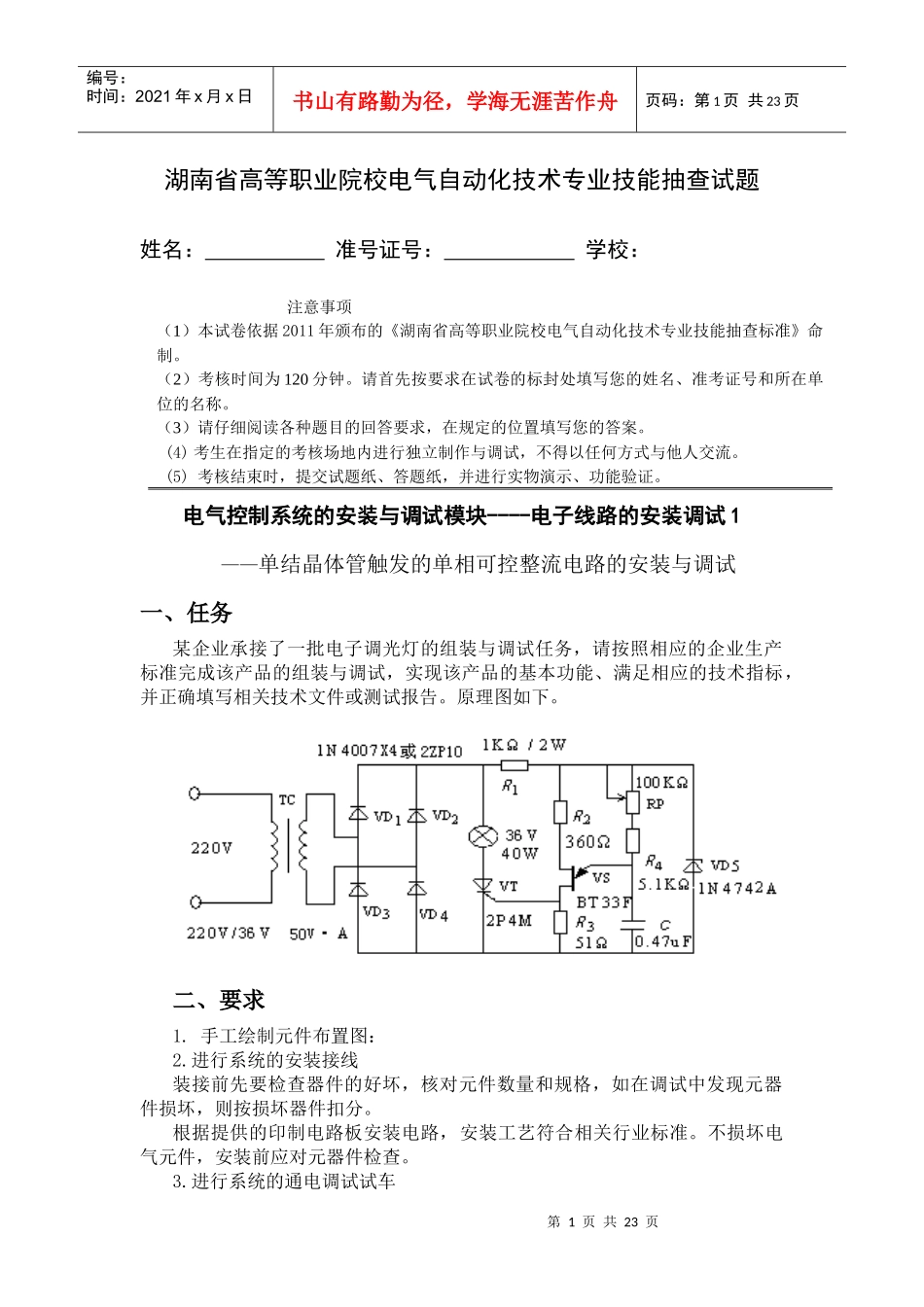

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页湖南省高等职业院校电气自动化技术专业技能抽查试题姓名：准号证号：学校：注意事项（1）本试卷依据2011年颁布的《湖南省高等职业院校电气自动化技术专业技能抽查标准》命制。（2）考核时间为120分钟。请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。（3）请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。(4)考生在指定的考核场地内进行独立制作与调试，不得以任何方式与他人交流。(5)考核结束时，提交试题纸、答题纸，并进行实物演示、功能验证。电气控制系统的安装与调试模块----电子线路的安装调试1——单结晶体管触发的单相可控整流电路的安装与调试一、任务某企业承接了一批电子调光灯的组装与调试任务，请按照相应的企业生产标准完成该产品的组装与调试，实现该产品的基本功能、满足相应的技术指标，并正确填写相关技术文件或测试报告。原理图如下。二、要求1.手工绘制元件布置图：2.进行系统的安装接线装接前先要检查器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏器件扣分。根据提供的印制电路板安装电路，安装工艺符合相关行业标准。不损坏电气元件，安装前应对元器件检查。3.进行系统的通电调试试车第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页装配完成后，通电测试，利用提供的仪表测试本电路；三、考点准备1、考点提供的材料、工具清单（1）考点提供的材料清单序号名称型号与规格单位数量备注1稳压二极管1N4742A个1VD52二极管1N4007个4VD1-VD43晶闸管MCR100-8个1VT4白炽灯36V/40W只15变压器220V/36V，50VA台1TC6单结晶体管BT33F个1VS7电阻1KΩ/2W个1R18电阻360Ω个1R29电阻51Ω个1R310电阻5.1KΩ个1R411电位器100KΩ个1RP12电容0.47μF个1C说明1.电路所需电源为220V交流电源。2.器件的型号只作为参考，其他性能相同的型号也可以。第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页湖南省高等职业院校电气自动化技术专业技能抽查试题姓名：准号证号：学校：注意事项（1）本试卷依据2011年颁布的《湖南省高等职业院校电气自动化技术专业技能抽查标准》命制。（2）考核时间为120分钟。请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。（3）请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。(4)考生在指定的考核场地内进行独立制作与调试，不得以任何方式与他人交流。(5)考核结束时，提交试题纸、答题纸，并进行实物演示、功能验证。电气控制系统的安装与调试模块----电子线路的安装调试2——单结晶体管触发的单相可控整流电路的安装与调试一、任务某企业承接了一批电子调光灯的组装与调试任务，请按照相应的企业生产标准完成该产品的组装与调试，实现该产品的基本功能、满足相应的技术指标，并正确填写相关技术文件或测试报告。原理图如下。二、要求1.手工绘制元件布置图：2.进行系统的安装接线第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页装接前先要检查器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏器件扣分。根据提供的印制电路板安装电路，安装工艺符合相关行业标准。不损坏电器元件，安装前应对元器件检查。3.进行系统的通电调试试车装配完成后，通电测试，利用提供的仪表测试本电路；三、考点准备1、考点提供的材料、工具清单（1）考点提供的材料清单序号名称型号与规格单位数量备注1二极管1N4007个4VD1-VD4VD52晶闸管MCR100-8个1VT3白炽灯220V/40W只14变压器220V/36V，8VA台1TC6整流桥堆RC201个1VC7稳压管1N4742A个1VD38单结晶体管BT33F个1VS9电阻1KΩ/2W个1R110电阻360Ω个1R211电阻51Ω个1R312电阻5.1KΩ个1R413电位器100KΩ个1RP14电容0.47μF个1C说明1.电路所需电源为220V交流电源。2.器件的型号只作为参考，其他性能相同的型号也可以。第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为...
