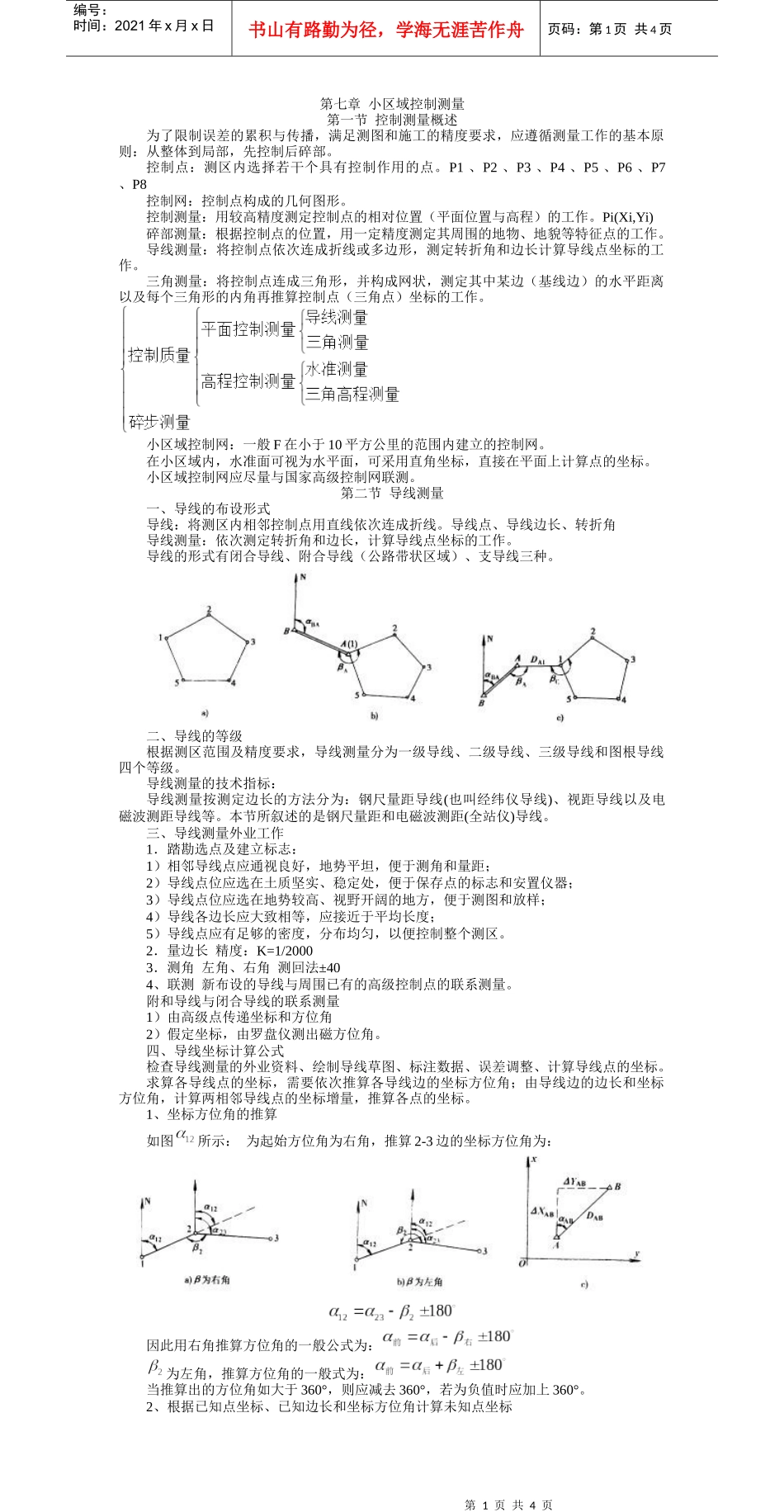

第七章小区域控制测量_第1页
1/4

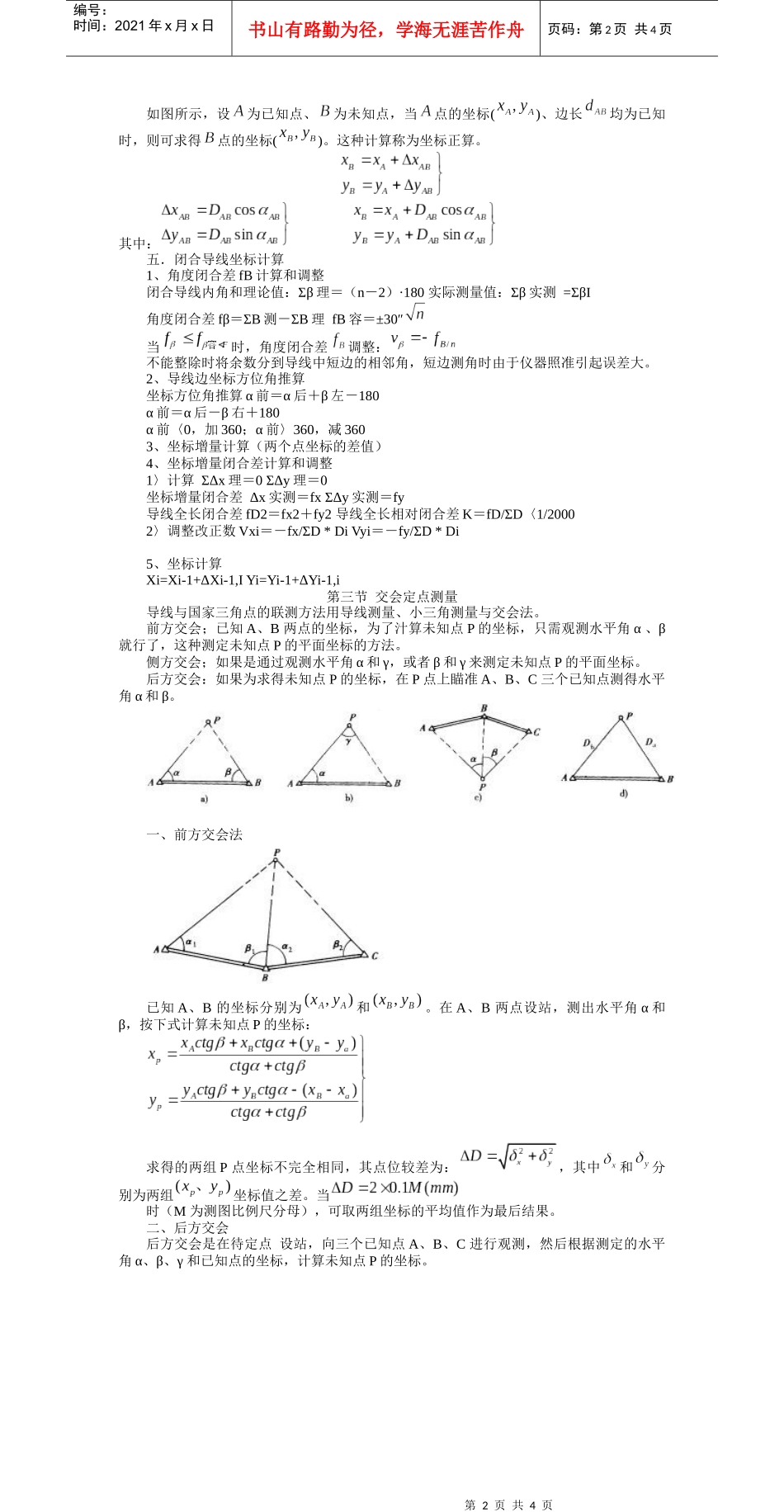

第七章小区域控制测量_第2页
2/4

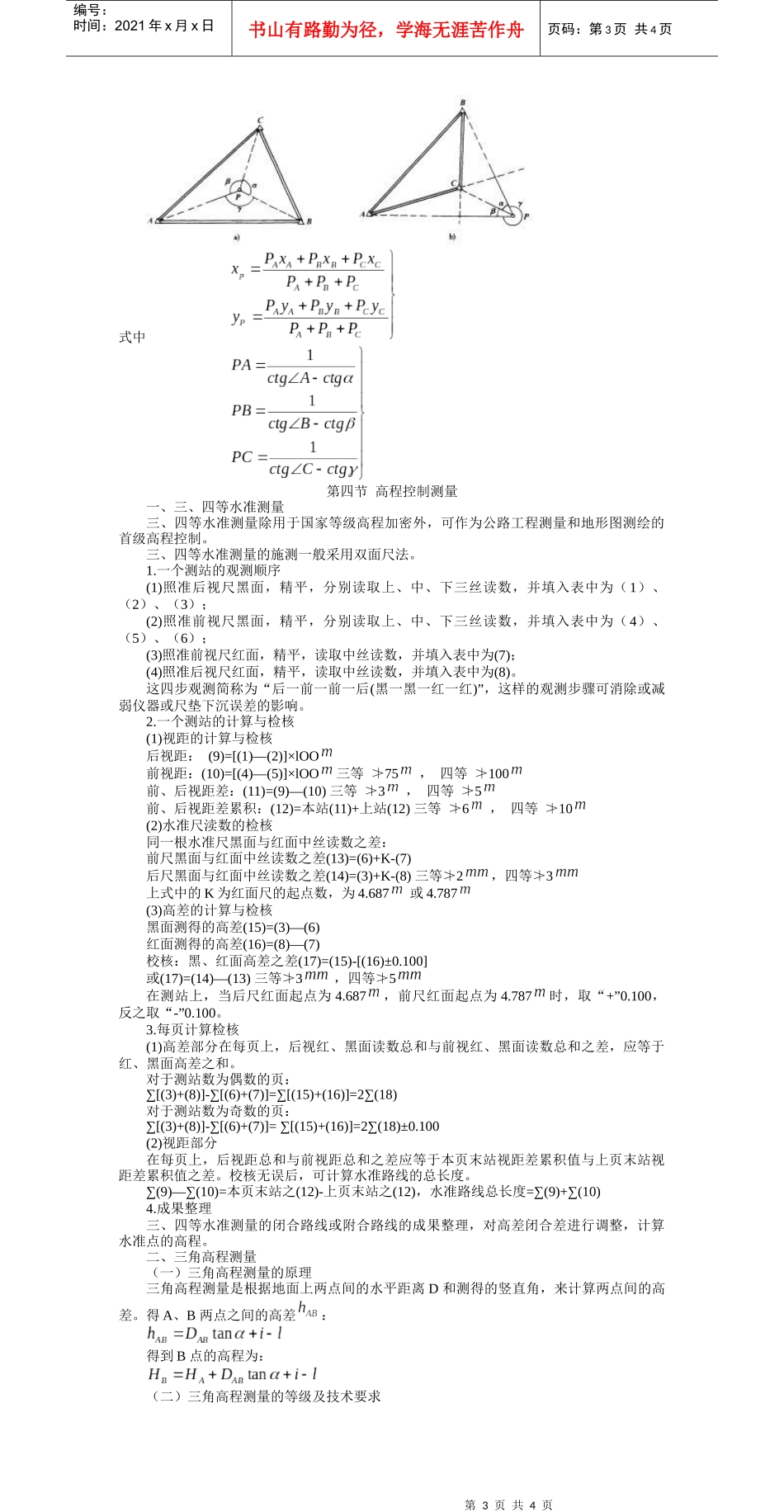

第七章小区域控制测量_第3页
3/4
第1页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共4页第七章小区域控制测量第一节控制测量概述为了限制误差的累积与传播,满足测图和施工的精度要求,应遵循测量工作的基本原则:从整体到局部,先控制后碎部。控制点:测区内选择若干个具有控制作用的点。P1、P2、P3、P4、P5、P6、P7、P8控制网:控制点构成的几何图形。控制测量:用较高精度测定控制点的相对位置(平面位置与高程)的工作。Pi(Xi,Yi)碎部测量:根据控制点的位置,用一定精度测定其周围的地物、地貌等特征点的工作。导线测量:将控制点依次连成折线或多边形,测定转折角和边长计算导线点坐标的工作。三角测量:将控制点连成三角形,并构成网状,测定其中某边(基线边)的水平距离以及每个三角形的内角再推算控制点(三角点)坐标的工作。小区域控制网:一般F在小于10平方公里的范围内建立的控制网。在小区域内,水准面可视为水平面,可采用直角坐标,直接在平面上计算点的坐标。小区域控制网应尽量与国家高级控制网联测。第二节导线测量一、导线的布设形式导线:将测区内相邻控制点用直线依次连成折线。导线点、导线边长、转折角导线测量:依次测定转折角和边长,计算导线点坐标的工作。导线的形式有闭合导线、附合导线(公路带状区域)、支导线三种。二、导线的等级根据测区范围及精度要求,导线测量分为一级导线、二级导线、三级导线和图根导线四个等级。导线测量的技术指标:导线测量按测定边长的方法分为:钢尺量距导线(也叫经纬仪导线)、视距导线以及电磁波测距导线等。本节所叙述的是钢尺量距和电磁波测距(全站仪)导线。三、导线测量外业工作1.踏勘选点及建立标志:1)相邻导线点应通视良好,地势平坦,便于测角和量距;2)导线点位应选在土质坚实、稳定处,便于保存点的标志和安置仪器;3)导线点位应选在地势较高、视野开阔的地方,便于测图和放样;4)导线各边长应大致相等,应接近于平均长度;5)导线点应有足够的密度,分布均匀,以便控制整个测区。2.量边长精度:K=1/20003.测角左角、右角测回法±404、联测新布设的导线与周围已有的高级控制点的联系测量。附和导线与闭合导线的联系测量1)由高级点传递坐标和方位角2)假定坐标,由罗盘仪测出磁方位角。四、导线坐标计算公式检查导线测量的外业资料、绘制导线草图、标注数据、误差调整、计算导线点的坐标。求算各导线点的坐标,需要依次推算各导线边的坐标方位角;由导线边的边长和坐标方位角,计算两相邻导线点的坐标增量,推算各点的坐标。1、坐标方位角的推算如图所示:为起始方位角为右角,推算2-3边的坐标方位角为:因此用右角推算方位角的一般公式为:为左角,推算方位角的一般式为:当推算出的方位角如大于360°,则应减去360°,若为负值时应加上360°。2、根据已知点坐标、已知边长和坐标方位角计算未知点坐标第2页共4页第1页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共4页如图所示,设为已知点、为未知点,当点的坐标()、边长均为已知时,则可求得点的坐标()。这种计算称为坐标正算。其中:五.闭合导线坐标计算1、角度闭合差fB计算和调整闭合导线内角和理论值:Σβ理=(n-2)·180实际测量值:Σβ实测=ΣβI角度闭合差fβ=ΣB测-ΣB理fB容=±30″当时,角度闭合差调整:不能整除时将余数分到导线中短边的相邻角,短边测角时由于仪器照准引起误差大。2、导线边坐标方位角推算坐标方位角推算α前=α后+β左-180α前=α后-β右+180α前〈0,加360;α前〉360,减3603、坐标增量计算(两个点坐标的差值)4、坐标增量闭合差计算和调整1〉计算ΣΔx理=0ΣΔy理=0坐标增量闭合差Δx实测=fxΣΔy实测=fy导线全长闭合差fD2=fx2+fy2导线全长相对闭合差K=fD/ΣD〈1/20002〉调整改正数Vxi=-fx/ΣD*DiVyi=-fy/ΣD*Di5、坐标计算Xi=Xi-1+ΔXi-1,IYi=Yi-1+ΔYi-1,i第三节交会定点测量导线与国家三角点的联测方法用导线测量、小三角测量与交会法。前方交会;已知A、B两点的坐标,为了汁算未知点P的坐标,只需观测水平角α、β就行了,这种测定未知点P的平面坐标的...
