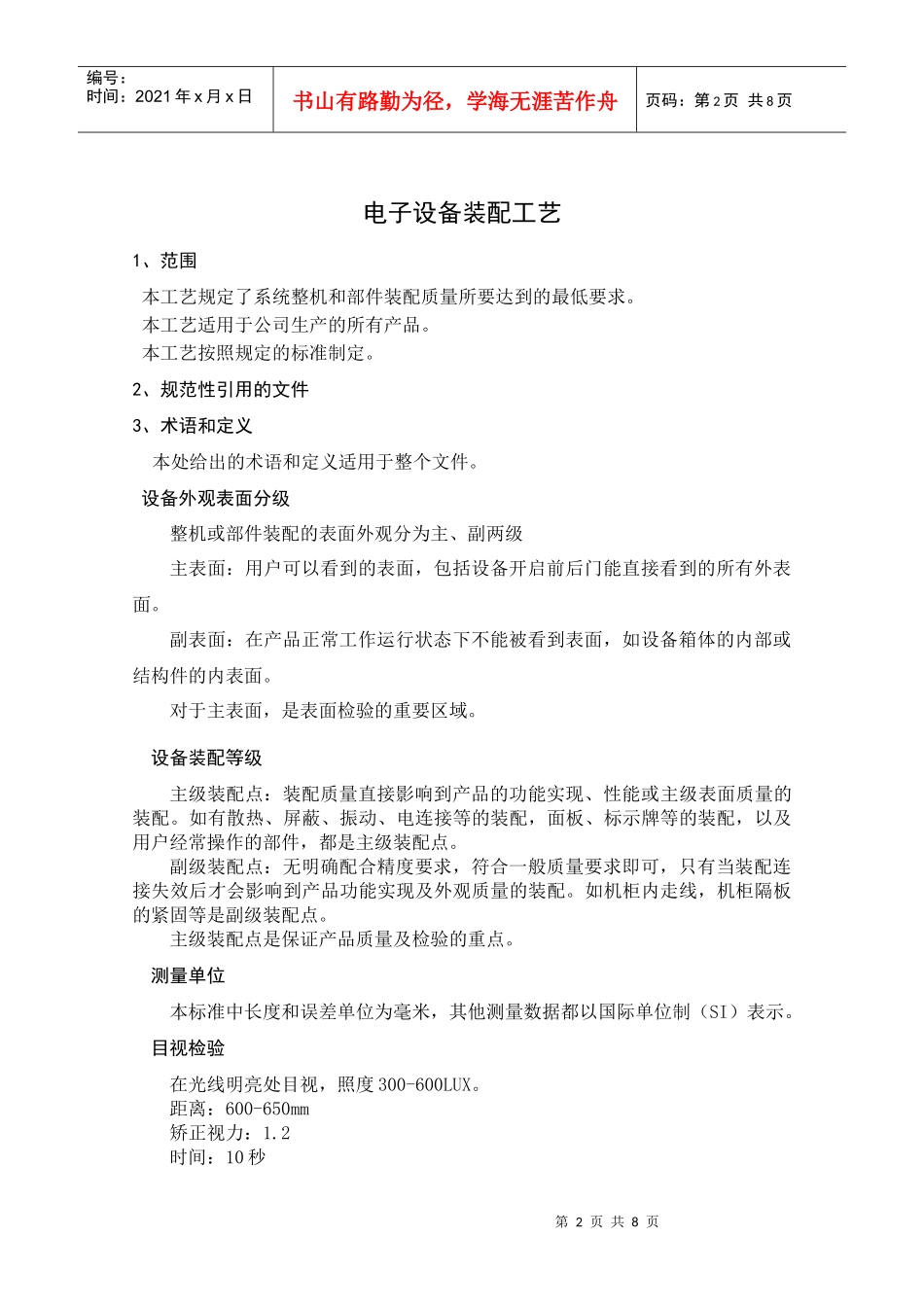

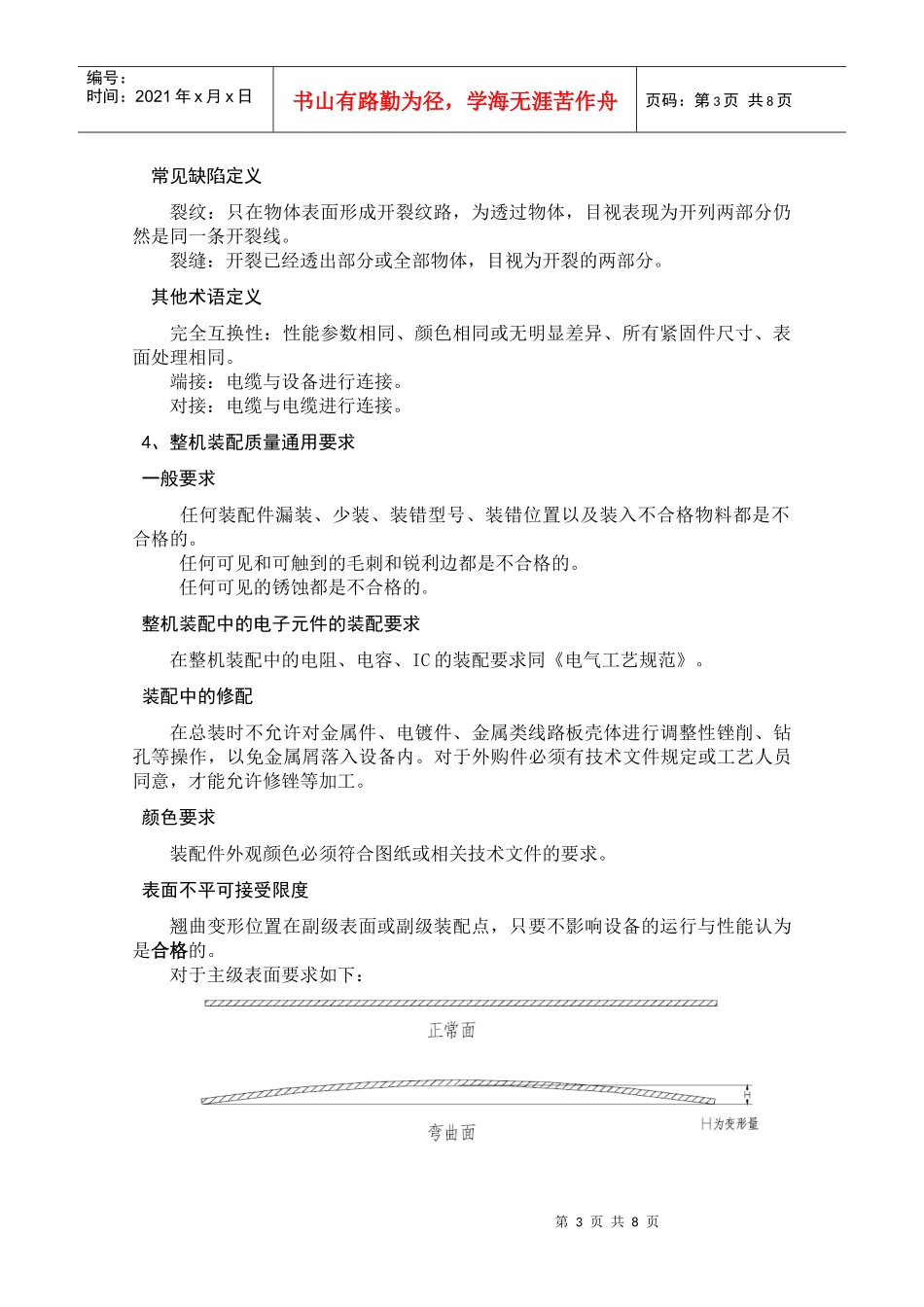

电子设备装配工艺2011年03月1第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页电子设备装配工艺1、范围本工艺规定了系统整机和部件装配质量所要达到的最低要求。本工艺适用于公司生产的所有产品。本工艺按照规定的标准制定。2、规范性引用的文件3、术语和定义本处给出的术语和定义适用于整个文件。设备外观表面分级整机或部件装配的表面外观分为主、副两级主表面:用户可以看到的表面,包括设备开启前后门能直接看到的所有外表面。副表面:在产品正常工作运行状态下不能被看到表面,如设备箱体的内部或结构件的内表面。对于主表面,是表面检验的重要区域。设备装配等级主级装配点:装配质量直接影响到产品的功能实现、性能或主级表面质量的装配。如有散热、屏蔽、振动、电连接等的装配,面板、标示牌等的装配,以及用户经常操作的部件,都是主级装配点。副级装配点:无明确配合精度要求,符合一般质量要求即可,只有当装配连接失效后才会影响到产品功能实现及外观质量的装配。如机柜内走线,机柜隔板的紧固等是副级装配点。主级装配点是保证产品质量及检验的重点。测量单位本标准中长度和误差单位为毫米,其他测量数据都以国际单位制(SI)表示。目视检验在光线明亮处目视,照度300-600LUX。距离:600-650mm矫正视力:1.2时间:10秒第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页常见缺陷定义裂纹:只在物体表面形成开裂纹路,为透过物体,目视表现为开列两部分仍然是同一条开裂线。裂缝:开裂已经透出部分或全部物体,目视为开裂的两部分。其他术语定义完全互换性:性能参数相同、颜色相同或无明显差异、所有紧固件尺寸、表面处理相同。端接:电缆与设备进行连接。对接:电缆与电缆进行连接。4、整机装配质量通用要求一般要求任何装配件漏装、少装、装错型号、装错位置以及装入不合格物料都是不合格的。任何可见和可触到的毛刺和锐利边都是不合格的。任何可见的锈蚀都是不合格的。整机装配中的电子元件的装配要求在整机装配中的电阻、电容、IC的装配要求同《电气工艺规范》。装配中的修配在总装时不允许对金属件、电镀件、金属类线路板壳体进行调整性锉削、钻孔等操作,以免金属屑落入设备内。对于外购件必须有技术文件规定或工艺人员同意,才能允许修锉等加工。颜色要求装配件外观颜色必须符合图纸或相关技术文件的要求。表面不平可接受限度翘曲变形位置在副级表面或副级装配点,只要不影响设备的运行与性能认为是合格的。对于主级表面要求如下:第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页机械强度机柜整机和任何承重零部件,都必须符合强度、刚度的要求,不得有目视可见的变形、弯曲现象。如果有变形、弯曲的现象,判定要求见前述。板件强度背板或单板的支撑结构必须满足拔插接插件或接插单板时,不会引起背板变形,而使背板上的焊点承受应力受损。单板变形量大于板件对角长度的0.5%,背板变形量大于板件对角长度的1%为过量变型不合格。不允许重量较大的装配件采用悬臂的装配方式。不应采用高度过高的螺柱,螺柱高度/直径<15。安全、防护的要求绝缘与电气间隙安装,金属紧固件与导体的距离必须大于规定的最小电气间距,当对防鼠、防异物和通风散热有明确要求时,进出线口的装配缝隙要符合综合要求。零部件的防松脱一般的防松有:切口弹簧垫圈,螺帽上涂紧固胶。特殊防松有:螺纹部分涂紧固胶、使用放松垫圈。如果设备在运用过程中有松脱危险,则相关区域的防松必须使用特殊防松。对于接插连接的零部件,如果在运行过程中出现插装反方向与重力方向相同的情形,如果零部件重量大于20克,应使用附加紧固。螺钉紧固后在螺帽上涂点紧固漆仅限用于M3及其以下的螺钉放松。5、装配连接质量要求整机外观尽量使用同一种规格的螺钉。对主级表面紧固同一部件必须使用统一规格的螺钉。产品外表面不允许外漏螺母。目视检查螺钉无镀层破坏、十字槽损坏(螺钉打花)、锈斑等明显缺陷。螺纹连接件无开缝、断裂、坏牙等装配缺陷。不允许直接使用弹垫与线路板...
