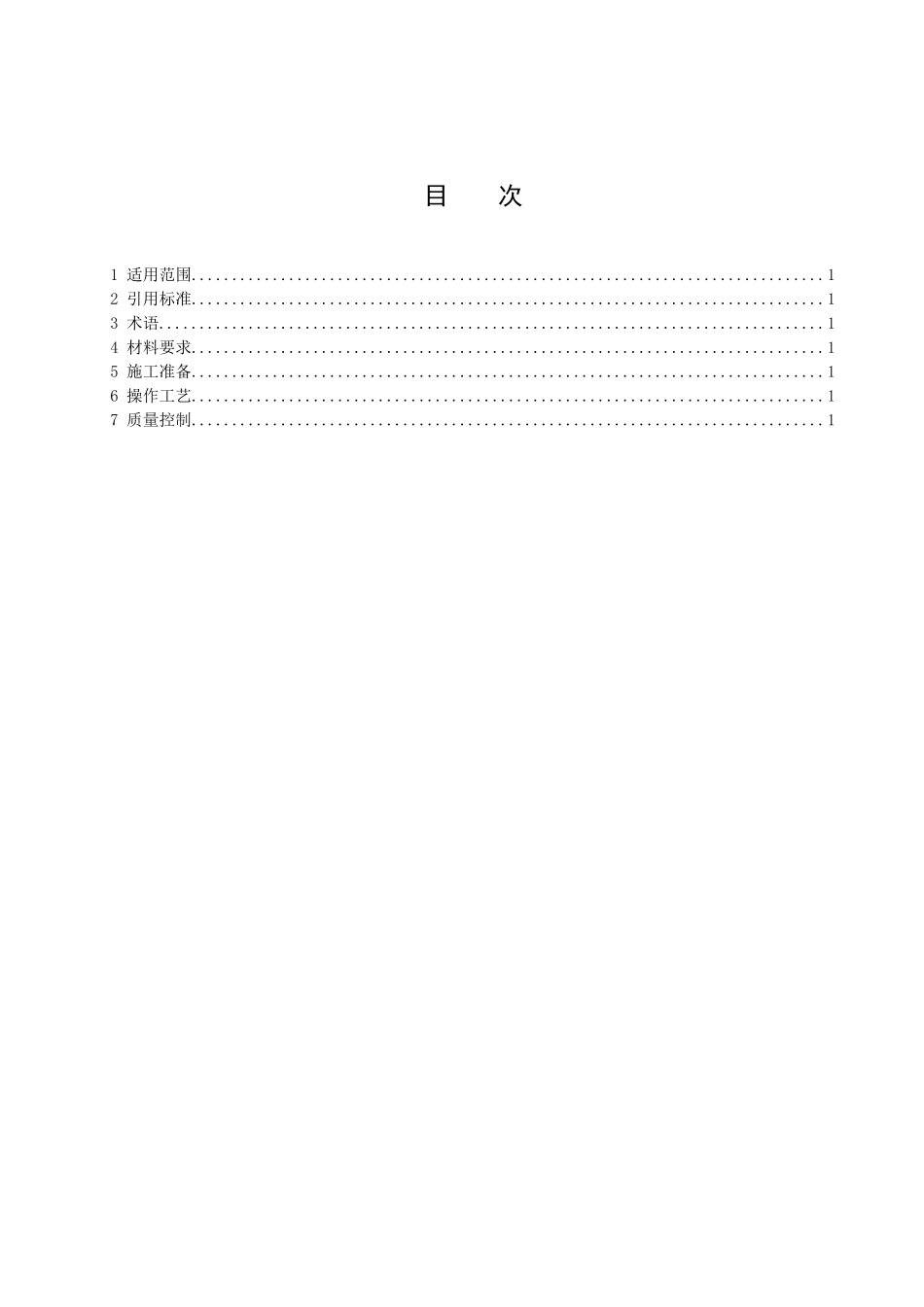

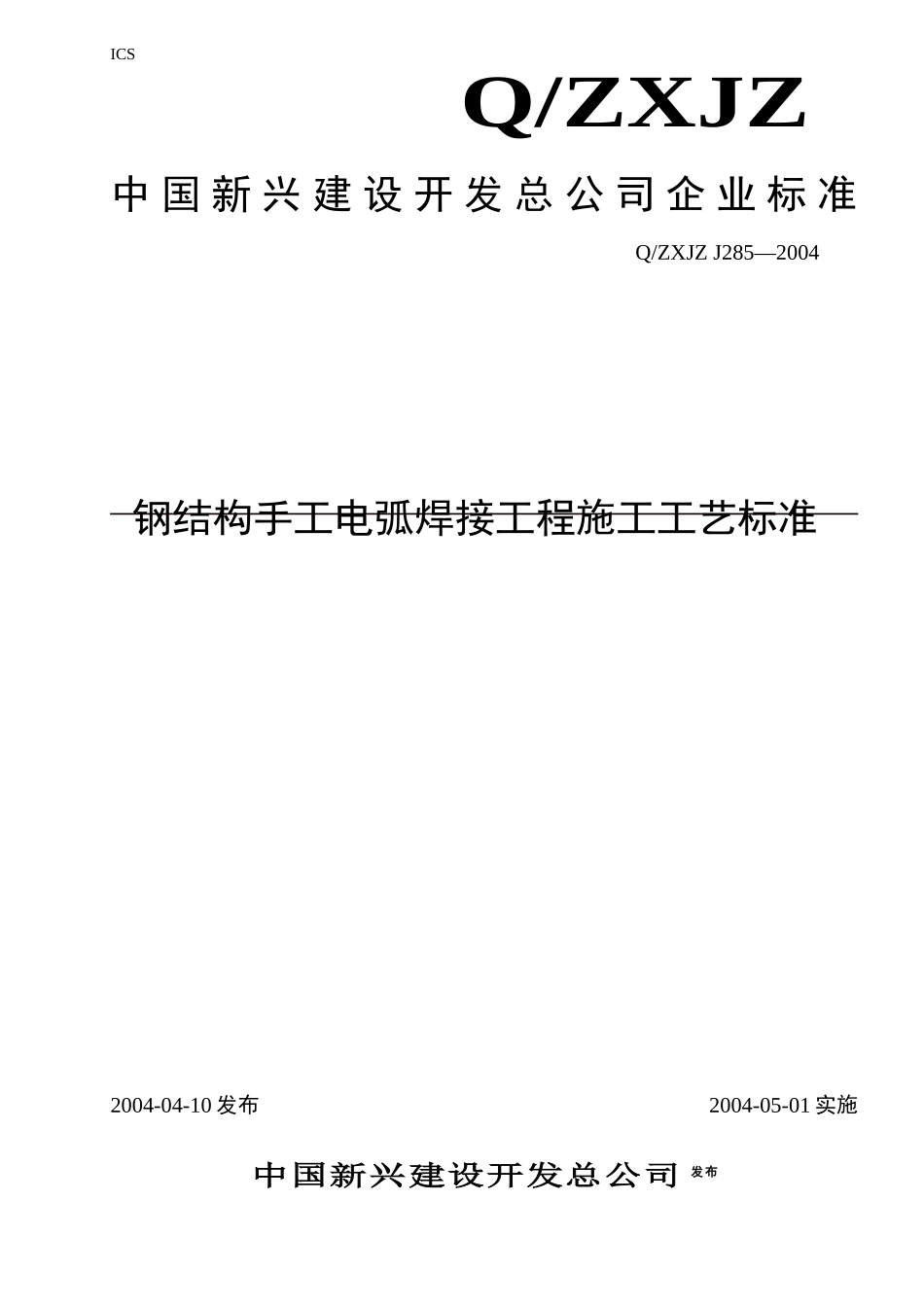

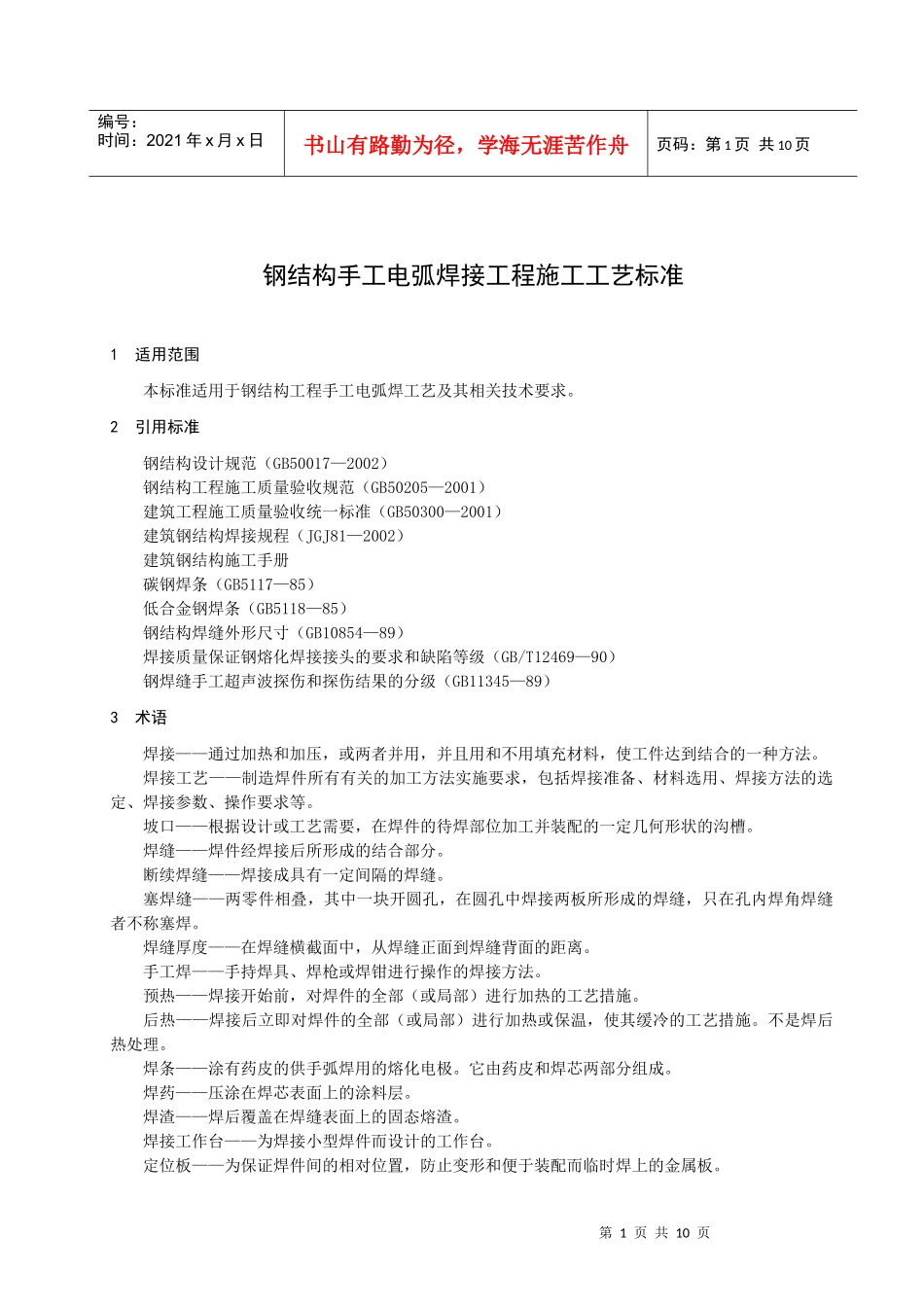

ICS中国新兴建设开发总公司企业标准Q/ZXJZQ/ZXJZJ285—2004钢结构手工电弧焊接工程施工工艺标准2004-04-10发布2004-05-01实施中国新兴建设开发总公司发布目次1适用范围..............................................................................12引用标准..............................................................................13术语..................................................................................14材料要求..............................................................................15施工准备..............................................................................16操作工艺..............................................................................17质量控制..............................................................................1第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页钢结构手工电弧焊接工程施工工艺标准1适用范围本标准适用于钢结构工程手工电弧焊工艺及其相关技术要求。2引用标准钢结构设计规范(GB50017—2002)钢结构工程施工质量验收规范(GB50205—2001)建筑工程施工质量验收统一标准(GB50300—2001)建筑钢结构焊接规程(JGJ81—2002)建筑钢结构施工手册碳钢焊条(GB5117—85)低合金钢焊条(GB5118—85)钢结构焊缝外形尺寸(GB10854—89)焊接质量保证钢熔化焊接接头的要求和缺陷等级(GB/T12469—90)钢焊缝手工超声波探伤和探伤结果的分级(GB11345—89)3术语焊接——通过加热和加压,或两者并用,并且用和不用填充材料,使工件达到结合的一种方法。焊接工艺——制造焊件所有有关的加工方法实施要求,包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。坡口——根据设计或工艺需要,在焊件的待焊部位加工并装配的一定几何形状的沟槽。焊缝——焊件经焊接后所形成的结合部分。断续焊缝——焊接成具有一定间隔的焊缝。塞焊缝——两零件相叠,其中一块开圆孔,在圆孔中焊接两板所形成的焊缝,只在孔内焊角焊缝者不称塞焊。焊缝厚度——在焊缝横截面中,从焊缝正面到焊缝背面的距离。手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。预热——焊接开始前,对焊件的全部(或局部)进行加热的工艺措施。后热——焊接后立即对焊件的全部(或局部)进行加热或保温,使其缓冷的工艺措施。不是焊后热处理。焊条——涂有药皮的供手弧焊用的熔化电极。它由药皮和焊芯两部分组成。焊药——压涂在焊芯表面上的涂料层。焊渣——焊后覆盖在焊缝表面上的固态熔渣。焊接工作台——为焊接小型焊件而设计的工作台。定位板——为保证焊件间的相对位置,防止变形和便于装配而临时焊上的金属板。第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页引弧板——为在焊接接头始端获得正常尺寸的焊缝截面,焊前装配的一块金属板。焊接在这块板上开始,焊后割掉。引出板——为在焊接接头始端获得正常尺寸的焊缝截面,焊前装配的一块金属板。焊接在这块板上结束,焊后割掉。面罩——为防止焊接时的飞溅,弧光及其它辐射对焊工面部及颈部损伤的一种遮盖工具。焊工手套——为保护焊工和手腕不受损伤和防止触电而使用的专用手套。4材料要求4.1手工电弧焊应采用符合国家标准《碳钢焊条》(GB5117—85)或《低合金钢焊条》(GB5118—85)规定的焊条。为了经济合理,选用的焊条型号应与构件钢材(主体金属)的强度相适应。选用时可按下列要求规定:Q235钢焊件宜采用E43XX型焊条。16Mn钢宜采用E50xx型焊条。对15MnV钢宜采用E55xx型焊条。4.2焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。4.3重要钢结构采用的焊接材料应进行抽样复检,复检结果符合现行国家产品标准和设计要求。4.4焊条外观不应有药皮脱落、焊芯生锈等缺陷;焊剂不应受潮结块。5施工准备5.1焊条、焊剂用前应用专用设备烘干并专人负责。5.2焊接设备及各种附件、仪表性能应达到产品合格证各项指标、并且调节灵活绝...
