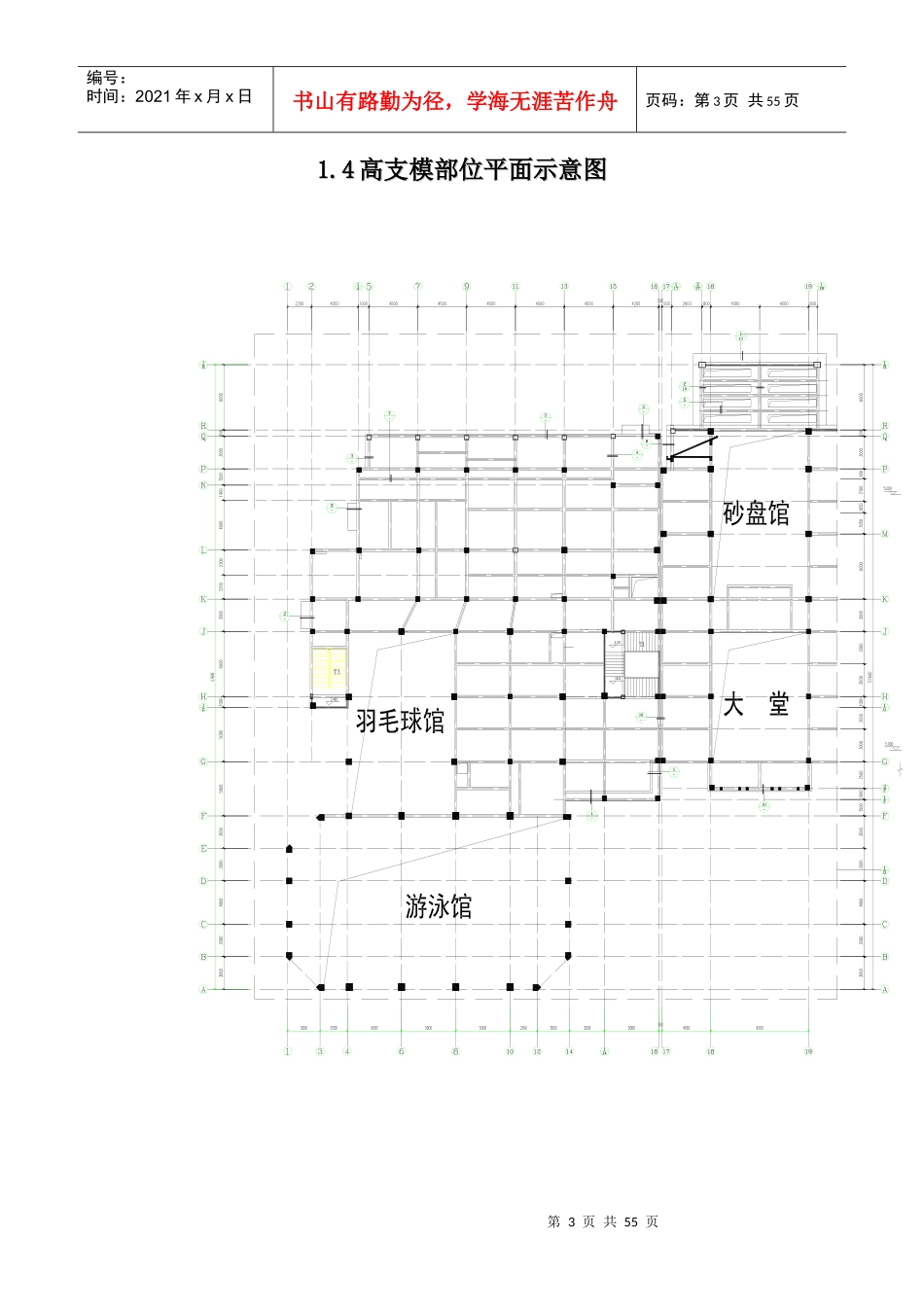

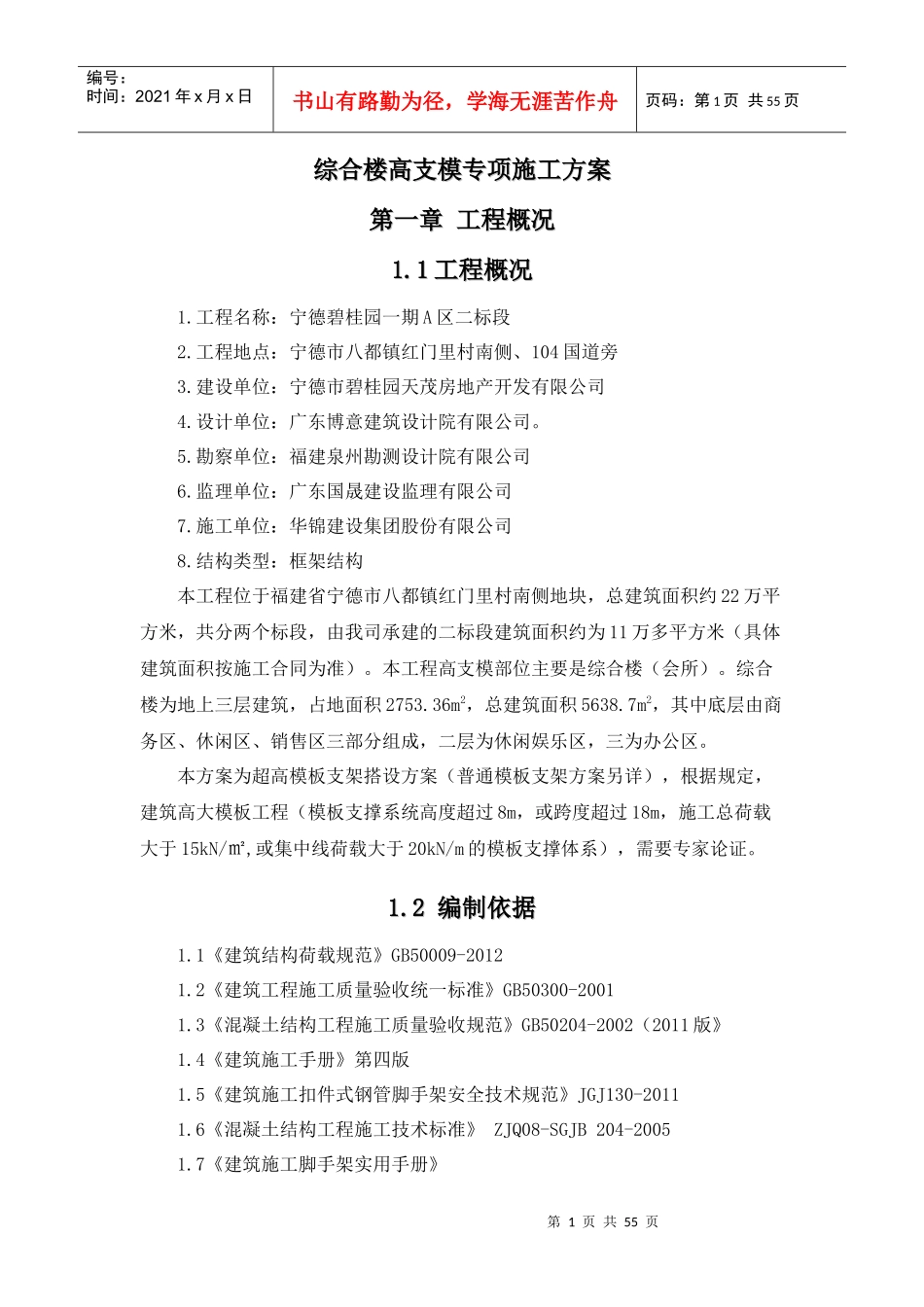

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页综合楼高支模专项施工方案综合楼高支模专项施工方案第一章工程概况第一章工程概况1.11.1工程概况工程概况1.工程名称：宁德碧桂园一期A区二标段2.工程地点：宁德市八都镇红门里村南侧、104国道旁3.建设单位：宁德市碧桂园天茂房地产开发有限公司4.设计单位：广东博意建筑设计院有限公司。5.勘察单位：福建泉州勘测设计院有限公司6.监理单位：广东国晟建设监理有限公司7.施工单位：华锦建设集团股份有限公司8.结构类型：框架结构本工程位于福建省宁德市八都镇红门里村南侧地块，总建筑面积约22万平方米，共分两个标段，由我司承建的二标段建筑面积约为11万多平方米（具体建筑面积按施工合同为准）。本工程高支模部位主要是综合楼（会所）。综合楼为地上三层建筑，占地面积2753.36m2，总建筑面积5638.7m2，其中底层由商务区、休闲区、销售区三部分组成，二层为休闲娱乐区，三为办公区。本方案为超高模板支架搭设方案（普通模板支架方案另详），根据规定，建筑高大模板工程（模板支撑系统高度超过8m，或跨度超过18m，施工总荷载大于15kN/㎡,或集中线荷载大于20kN/m的模板支撑体系），需要专家论证。1.21.2编制依据编制依据1.1《建筑结构荷载规范》GB50009-20121.2《建筑工程施工质量验收统一标准》GB50300-20011.3《混凝土结构工程施工质量验收规范》GB50204-2002（2011版》1.4《建筑施工手册》第四版1.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.6《混凝土结构工程施工技术标准》ZJQ08-SGJB204-20051.7《建筑施工脚手架实用手册》第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页1.8《高大模板扣件式钢管支撑体系施工安全管理规定》1.9《建筑施工模板安全技术规范》JGJ162-2008。1.10《建设工程重大危险源监控技术规程》DBJ13-91-2007；1.11《建筑施工安全检查评定标准》JGJ59-20111.12《建筑机械使用安全技术规程》（JGJ33-20011.13《施工现场临时用电安全技术规范》（JGJ46-20051.14建设工程高大模板支撑系统施工安全监督管理导则1.15本工程的设计图纸、施工组织设计1.16品茗安全设施计算软件1.17其他有关的规范、规程、及参考资料文献资料1.31.3高支模部位特点高支模部位特点本工程超高部位共有四处，游泳池馆、羽毛球馆、大堂、沙盘馆，具体情况如下：1、游泳池馆：建筑最高处标高10.5米，面积400平方米，梁截面200*500、250*1230、250*600、200*400、350*1100，板厚100mm。2、羽毛球馆：建筑最高处标高10.7米，面积165平方米，梁截面200*450、300*1100、250*660、250*500、200*1430、250*600，板厚100mm。3、大堂：建筑最高处标高9.5米，面积105平方米，梁截面200*400、250*800，板厚100mm。4、沙盘馆：建筑最高处标高13.5米，面积135平方米，梁截面200*400、200*500、200*600、200*580、200*1320，板厚100mm。5、框架柱、梁、板砼强度等级为C25。第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页1.41.4高支模部位平面示意图高支模部位平面示意图第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页第二章施工方案的选定第二章施工方案的选定2.12.1方案考虑因素方案考虑因素本工程考虑到施工工期、质量、安全及文明施工要求，故在选择方案时，应充分考虑以下几点：1、按混凝土工程施工质量验收规范及建筑施工模板安全技术规范的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。2、本工程模板均采用15㎜九夹板，木方采用40×90㎜，φ48×3.6mm钢管支撑体系的方案。3、在进行安全计算时，充分考虑目前建筑市场上钢管的实际质量，为安全起见，对钢管壁厚进行折减，计算时以φ48×2.8mm计。4、框架梁对拉螺栓为Ф14。2.22.2高支模支撑形式高支模支撑形式高支模支撑形式一览表序号部位构件尺寸（mm）支撑形式1游泳池馆板100立杆纵横间距0.8米梁最大截面梁350×11002道对拉螺...
