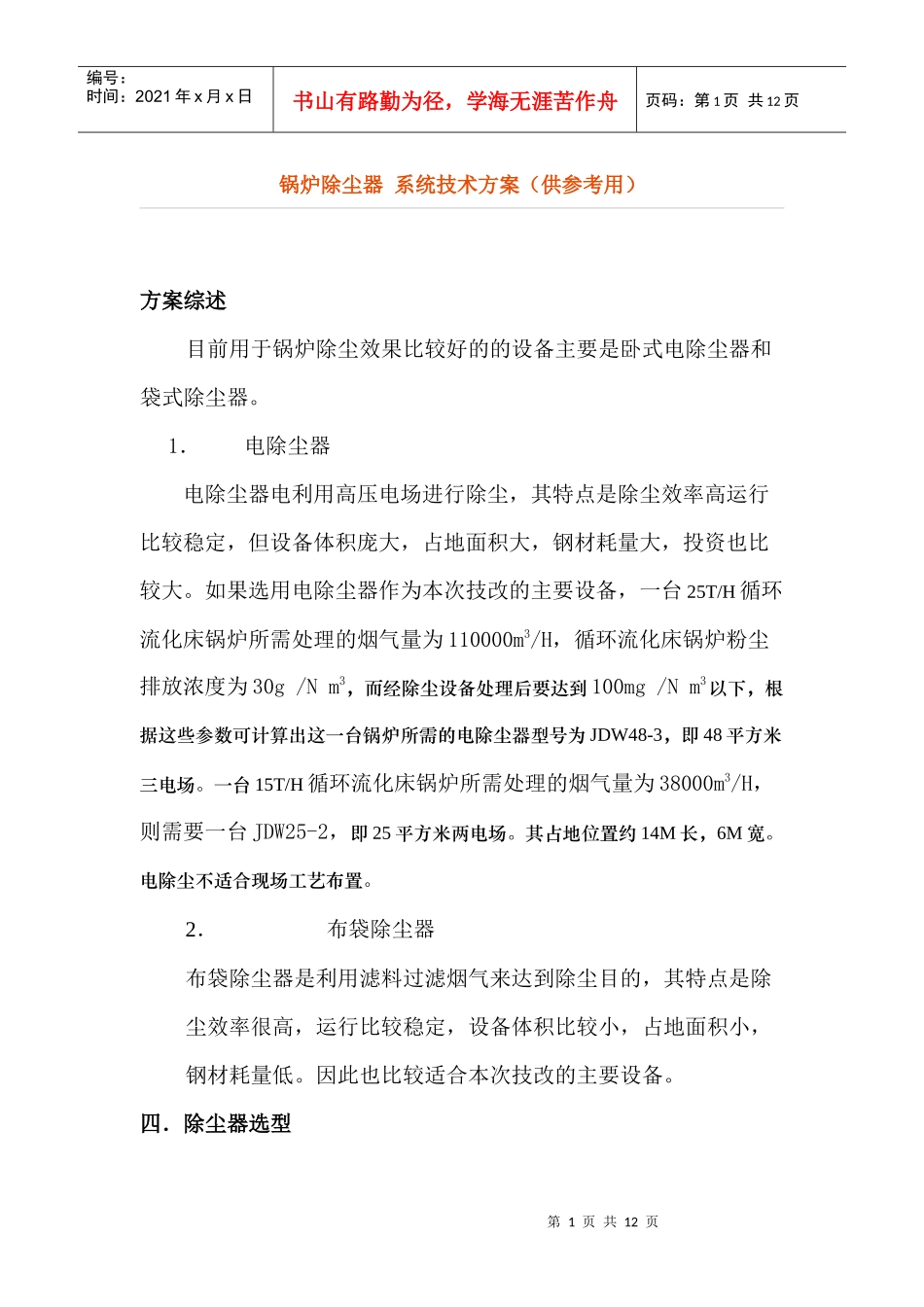

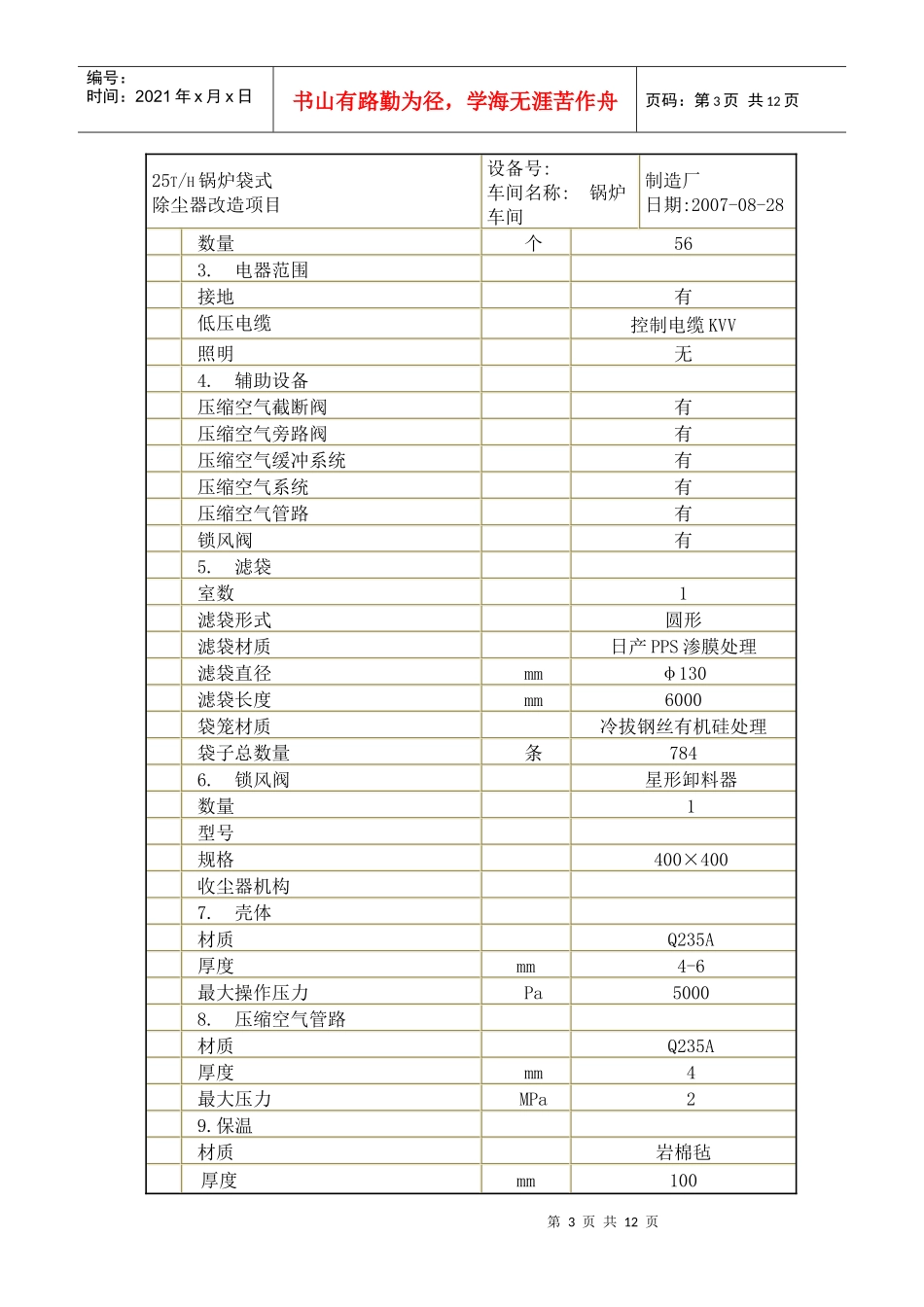

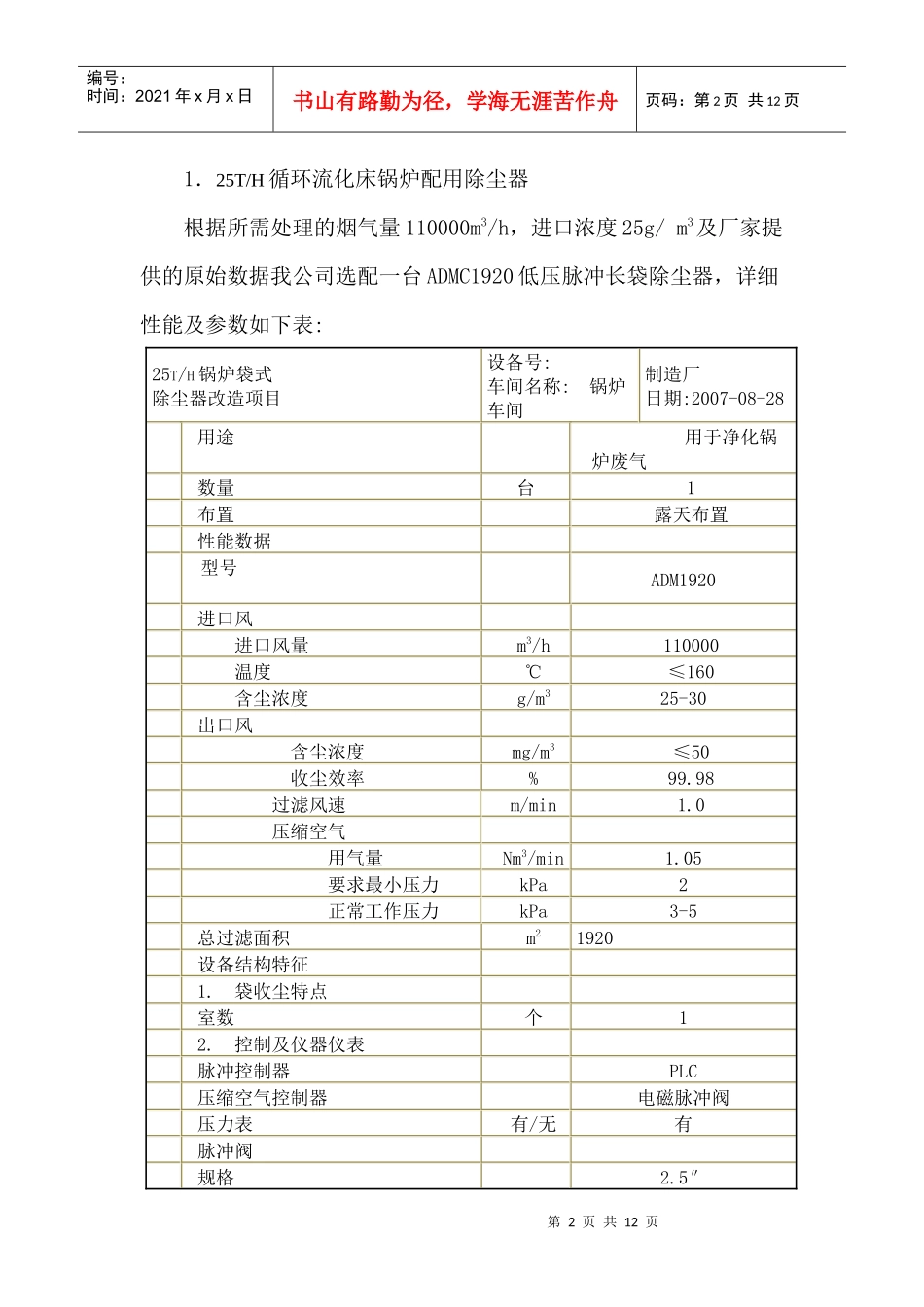

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页锅炉除尘器系统技术方案（供参考用）方案综述目前用于锅炉除尘效果比较好的的设备主要是卧式电除尘器和袋式除尘器。1．电除尘器电除尘器电利用高压电场进行除尘，其特点是除尘效率高运行比较稳定，但设备体积庞大，占地面积大，钢材耗量大，投资也比较大。如果选用电除尘器作为本次技改的主要设备，一台25T/H循环流化床锅炉所需处理的烟气量为110000m3/H，循环流化床锅炉粉尘排放浓度为30g/Nm3，而经除尘设备处理后要达到100mg/Nm3以下，根据这些参数可计算出这一台锅炉所需的电除尘器型号为JDW48-3，即48平方米三电场。一台15T/H循环流化床锅炉所需处理的烟气量为38000m3/H，则需要一台JDW25-2，即25平方米两电场。其占地位置约14M长，6M宽。电除尘不适合现场工艺布置。2．布袋除尘器布袋除尘器是利用滤料过滤烟气来达到除尘目的，其特点是除尘效率很高，运行比较稳定，设备体积比较小，占地面积小，钢材耗量低。因此也比较适合本次技改的主要设备。四．除尘器选型第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1．25T/H循环流化床锅炉配用除尘器根据所需处理的烟气量110000m3/h，进口浓度25g/m3及厂家提供的原始数据我公司选配一台ADMC1920低压脉冲长袋除尘器，详细性能及参数如下表:25T/H锅炉袋式除尘器改造项目设备号:车间名称:锅炉车间制造厂日期:2007-08-28用途用于净化锅炉废气数量台1布置露天布置性能数据型号ADM1920进口风进口风量m3/h110000温度℃≤160含尘浓度g/m325-30出口风含尘浓度mg/m3≤50收尘效率%99.98过滤风速m/min1.0压缩空气用气量Nm3/min1.05要求最小压力kPa2正常工作压力kPa3-5总过滤面积m21920设备结构特征1.袋收尘特点室数个12.控制及仪器仪表脉冲控制器PLC压缩空气控制器电磁脉冲阀压力表有/无有脉冲阀规格2.5″第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页25T/H锅炉袋式除尘器改造项目设备号:车间名称:锅炉车间制造厂日期:2007-08-28数量个563.电器范围接地有低压电缆控制电缆KVV照明无4.辅助设备压缩空气截断阀有压缩空气旁路阀有压缩空气缓冲系统有压缩空气系统有压缩空气管路有锁风阀有5.滤袋室数1滤袋形式圆形滤袋材质日产PPS渗膜处理滤袋直径mmφ130滤袋长度mm6000袋笼材质冷拔钢丝有机硅处理袋子总数量条7846.锁风阀星形卸料器数量1型号规格400×400收尘器机构7.壳体材质Q235A厚度mm4-6最大操作压力Pa50008.压缩空气管路材质Q235A厚度mm4最大压力MPa29.保温材质岩棉毡厚度mm100第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页25T/H锅炉袋式除尘器改造项目设备号:车间名称:锅炉车间制造厂日期:2007-08-289.出口通道材质Q235A厚度4电气控制说明备妥信号、应答信号、故障报警、DCS启动和停止除尘器控制柜2．15T/H循环流化床锅炉配用除尘器根据所需处理的烟气量38000m3/h，进口浓度25g/m3及厂家提供的原始数据我公司选配一台ADMC640低压脉冲长袋除尘器，详细性能及参数如下表:15T/H锅炉袋式除尘器改造项目设备号:车间名称:锅炉车间制造厂日期:2007-08-28用途用于净化锅炉废气数量台1布置露天布置性能数据型号HDMC640进口风进口风量m3/h38000温度℃≤160含尘浓度g/m325-30出口风含尘浓度mg/m3≤50收尘效率%99.98过滤风速m/min1.0压缩空气用气量Nm3/min0.5要求最小压力kPa2正常工作压力kPa3-5第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页15T/H锅炉袋式除尘器改造项目设备号:车间名称:锅炉车间制造厂日期:2007-08-28最小脉冲时间s0.1总过滤面积m2640压力损失kPa＜1.5容许最大工作压力kPa6设备结构特征1.袋收尘特点室数个12.控制及仪器仪表脉冲控制器PLC压缩空气控制器电磁脉冲阀压缩空气压力表有/无有脉冲阀规格2.5″数量个243.电器范围接地有低压电缆控制电缆KVV照明无4.锁风阀有5.滤袋室数1滤袋形式圆形滤袋材质日产PPS渗膜处理滤袋直径mmφ130滤袋...
