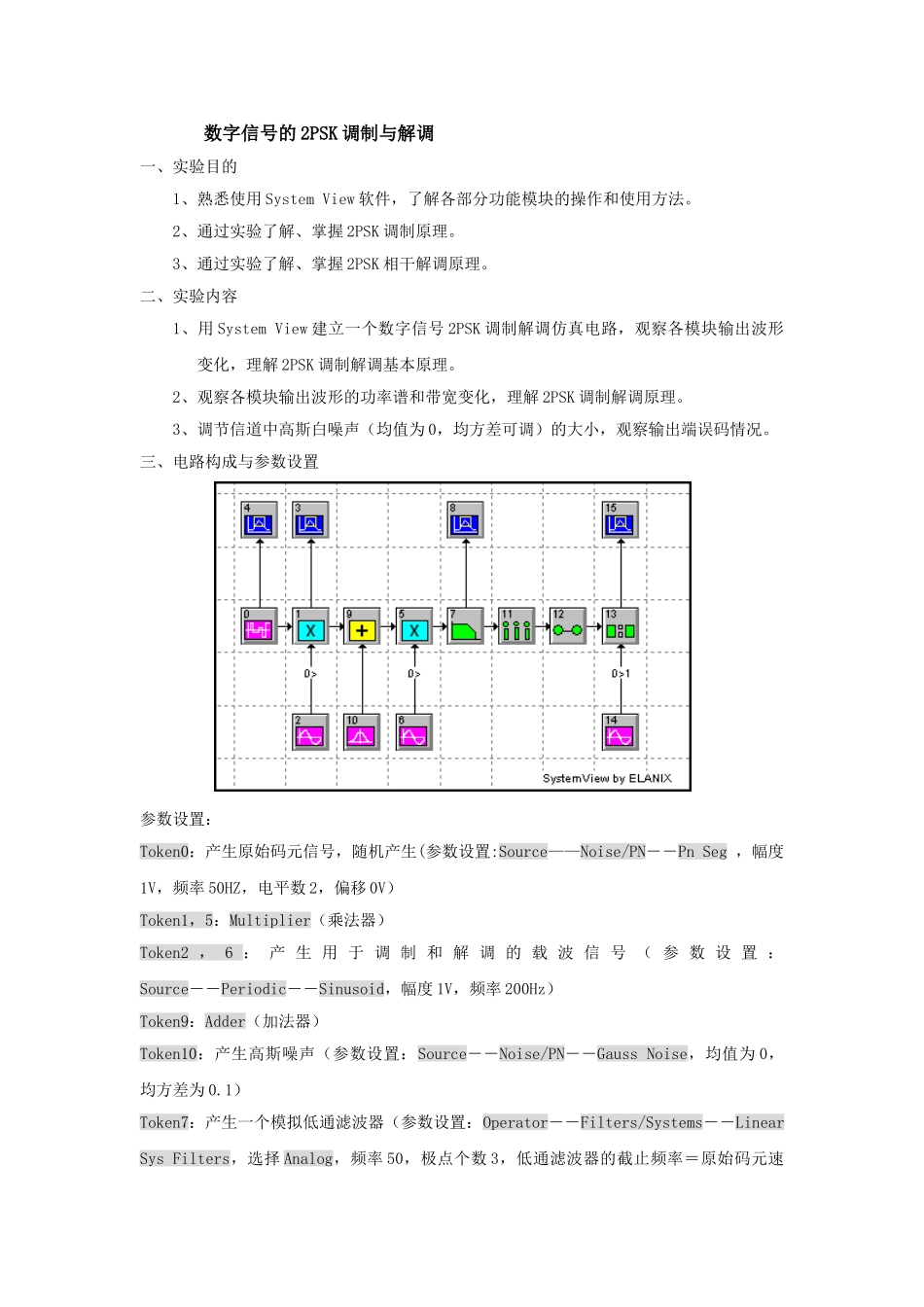

数字信号的2PSK调制与解调一、实验目的1、熟悉使用SystemView软件,了解各部分功能模块的操作和使用方法
2、通过实验了解、掌握2PSK调制原理
3、通过实验了解、掌握2PSK相干解调原理
二、实验内容1、用SystemView建立一个数字信号2PSK调制解调仿真电路,观察各模块输出波形变化,理解2PSK调制解调基本原理
2、观察各模块输出波形的功率谱和带宽变化,理解2PSK调制解调原理
3、调节信道中高斯白噪声(均值为0,均方差可调)的大小,观察输出端误码情况
三、电路构成与参数设置参数设置:Token0:产生原始码元信号,随机产生(参数设置:Source——Noise/PN――PnSeg,幅度1V,频率50HZ,电平数2,偏移0V)Token1,5:Multiplier(乘法器)Token2,6:产生用于调制和解调的载波信号(参数设置:Source――Periodic――Sinusoid,幅度1V,频率200Hz)Token9:Adder(加法器)Token10:产生高斯噪声(参数设置:Source――Noise/PN――GaussNoise,均值为0,均方差为0

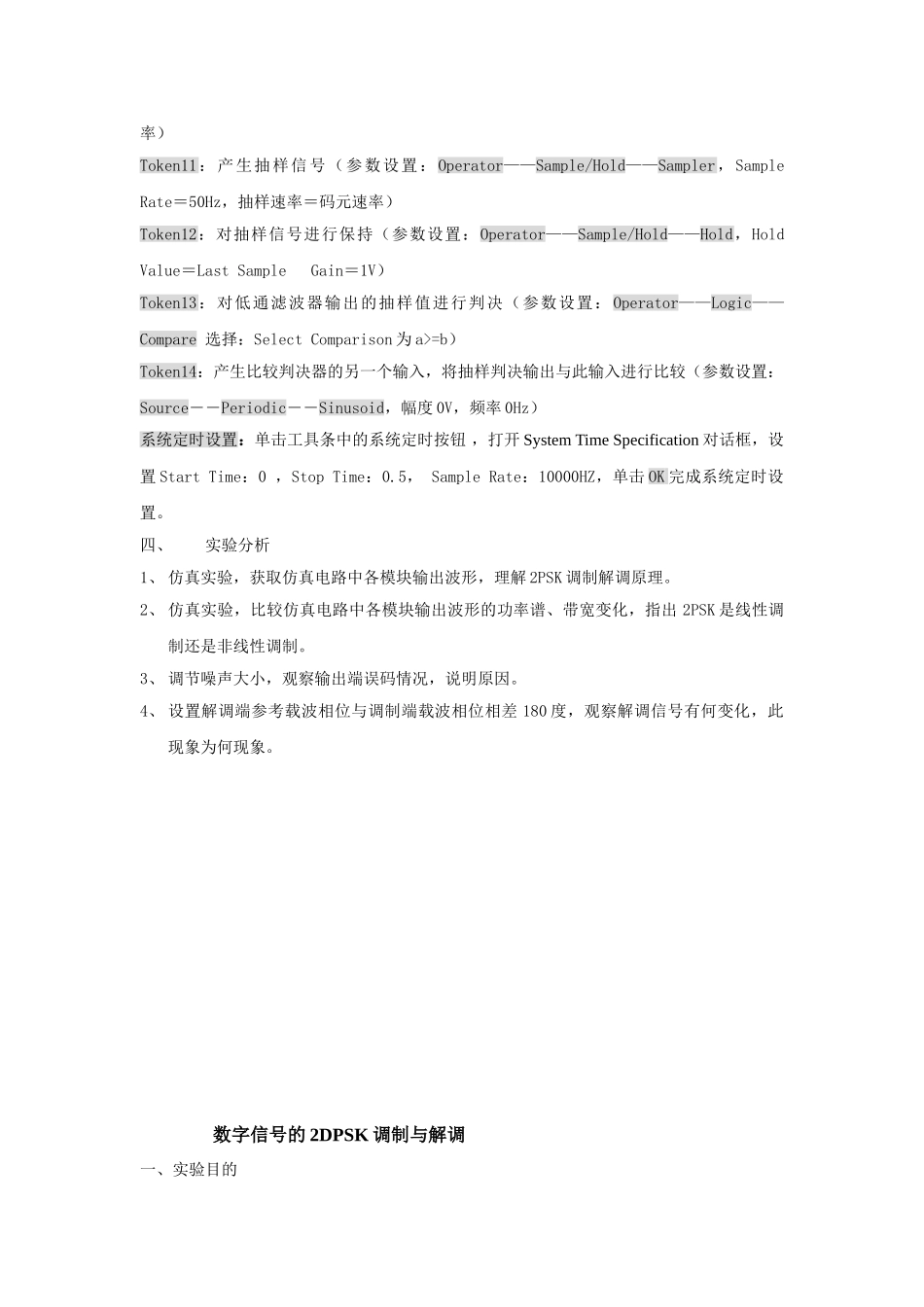

1)Token7:产生一个模拟低通滤波器(参数设置:Operator――Filters/Systems――LinearSysFilters,选择Analog,频率50,极点个数3,低通滤波器的截止频率=原始码元速率)Token11:产生抽样信号(参数设置:Operator——Sample/Hold——Sampler,SampleRate=50Hz,抽样速率=码元速率)Token12:对抽样信号进行保持(参数设置:Operator——Sample/Hold——Hold,HoldValue=LastSampleGain=1V)Token13:对低通滤波器输出的抽样值进行判决(参数设置:Operator——
