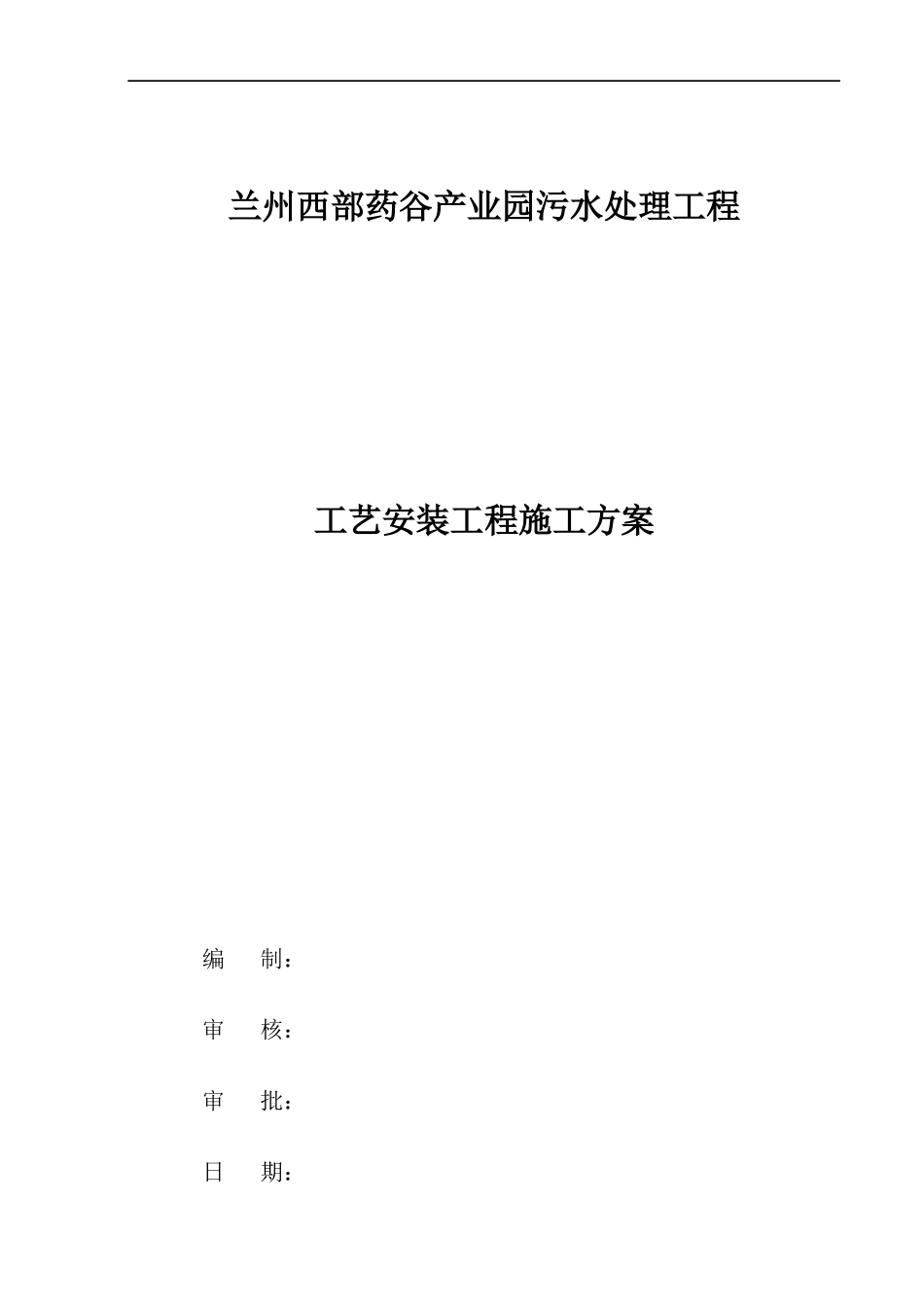

兰州西部药谷产业园污水处理工程工艺安装工程施工方案编制:审核:审批:日期:甘肃第一安装工程有限公司兰州西部药谷产业园污水处理工程项目部目录一、工程概述1.1工程概况兰州西部药谷产业园污水处理厂位于兰州西部药谷产业园西区生产配套区,经十五路支路以西、北快速路以北的交汇处,污水处理厂占地42.9亩。兰州西部药谷产业园污水处理厂共由23个单体,主要构筑物见表1-1工程主要构(建)筑物规模及特征一览表表1-1序号构筑物名称规格尺寸室外地面绝对标高(m)结构形式基础埋深(m)1粗格栅及废水调节池池体L×B×H=29.2×14.4×5.0m1974.35钢砼6.5~8.5外围护60.0m2框架2废水预处理车间池体L×B×H=7.0×8.1×3.00m1974.25钢砼2.0外围护305.50m2框架3加热池及废水提升泵房L×B×H=11.6×9.3×6.70m1974.25钢砼1.954UASB反应器Φ=13.8m1974.10成套设备0.25生活污水预处理间402.99m25.1粗格栅及提升泵房池体L×B×H=10.4×5.7×4.70m1973.85钢砼4.6~6.915.2细格栅及旋流沉砂池池体L×B×H=7.3×8.1×7.30m1973.85框架+钢砼2.06均质池L×B×H=12X13.2X6.8m1974.10钢砼2.457CASS反应池L×B×H=45.2×24.4×6.7m1974.10钢砼2.58臭氧预氧化池L×B×H=10.8X11.9X5.6m1974.35钢砼4.59曝气生物滤池池体L×B×H=38.3×13.0×7.30m1974.45钢砼5.75外围护261.23m2框架10滤布滤池池体L×B×H=10.0×6.5×3.30m1974.45钢砼2.7外围护146.88m2框架11接触池LXBXH=13.6X8.8X5.2m1974.45钢砼4.612贮水池及池体L×B×H=16.8×9.0×4.00m1974.50钢砼4.9~5.5中水回用泵房外围护226.55m2框架13污泥浓缩池Φ=8mH=6.5m1974.00钢砼0.89配泥井L×B×H=2×2×5.8m1974.00钢砼1.414污泥调理池L×B×H=4.5×4.5×5m1974.00钢砼1.5污泥深度脱水机房1104.63m21974.00框架2.415鼓风机房198.72m21974.20框架2.016投药加氯间192.28m21974.30框架2.017臭氧发生器间155.00m21974.30框架2.018沼气净化间及火炬65.92m21974.00框架2.019除臭生物滤池L×B×H=11.0×6.0×3.0m1974.00成套设备2.020换热机房69.58m21974.80框架2.021变配电室445.30m21974.70框架2.022综合办公楼970.40m21974.80框架2.023传达室及大门26.806m21974.80框架1.81.2编制依据1.2.1兰州西部药谷产业园污水处理工程招标文件;由中国市政工程西北设计研究院设计图纸。1.2.2中华人民共和国国家标准(1).《机械设备安装工程施工及验收通用规范》GB50231(2).《钢结构工程施工、安装及验收规范》GB50205(3).《钢结构工程质量检验评定标准》GB50221(4).《钢闸门制造、安装及验收规范》GB/T14173-2008(5).《泵安装工程施工及验收规范》GB50275-2010(6).《低压流体输送用焊接钢管》GB/T3091-2008(7).《低压流体输送用镀锌焊接钢管》GB/T3091-2008(8).《工业金属管道工程施工质量验收规范》GB50184-2011(9).《泵安装工程施工及验收规范》GB50275-2010(10).《电气装置安装工程接地装置施工及验收规范》GB50169-2006;(11).《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012;(12).《电气装置安装工程高压电器施工及验收规范》(GBJ147-2010)(13).《电气装置安装工程电气设备交接试验标准》(GB50150-2016)(14).《电气装置安装工程低压电器施工及验收规范》(GB50524-2014)(15).《建筑电气工程施工质量验收规范》(GB50303-2015)1.2.3现行市政建筑行业标准以及省、市颁发的地方法规、文件。1.3编制范围本工程的机电设备安装主要包括进水控制井、粗格栅、提升泵房、细格栅、生化池、二沉池、脱水机房、鼓风机房、变配电站、投药加氯间、滤池、反冲洗泵房等。工艺管道有焊接钢管、不锈钢、UPVC、PE等管材。设备主要有阀门、闸板、堰板、刮泥机、格栅,潜水搅拌机、鼓风机和电动单梁桥或起重机及电动葫芦安装。动力设备安装主要包括电缆敷设、高、低压变配系统等。施工时,设备的安装工作需在设备生产厂家技术人员的指导下严格按设备说明书及国家规范进行安装。二、施工规划2.1施工技术准备工作计划2.1.1施工技术是确保本工程顺利实施、实现工程施工目标的基础。主要包括以下内容:2.1.2施工技术人员的确定:应具有精深的专业技术知识,...
