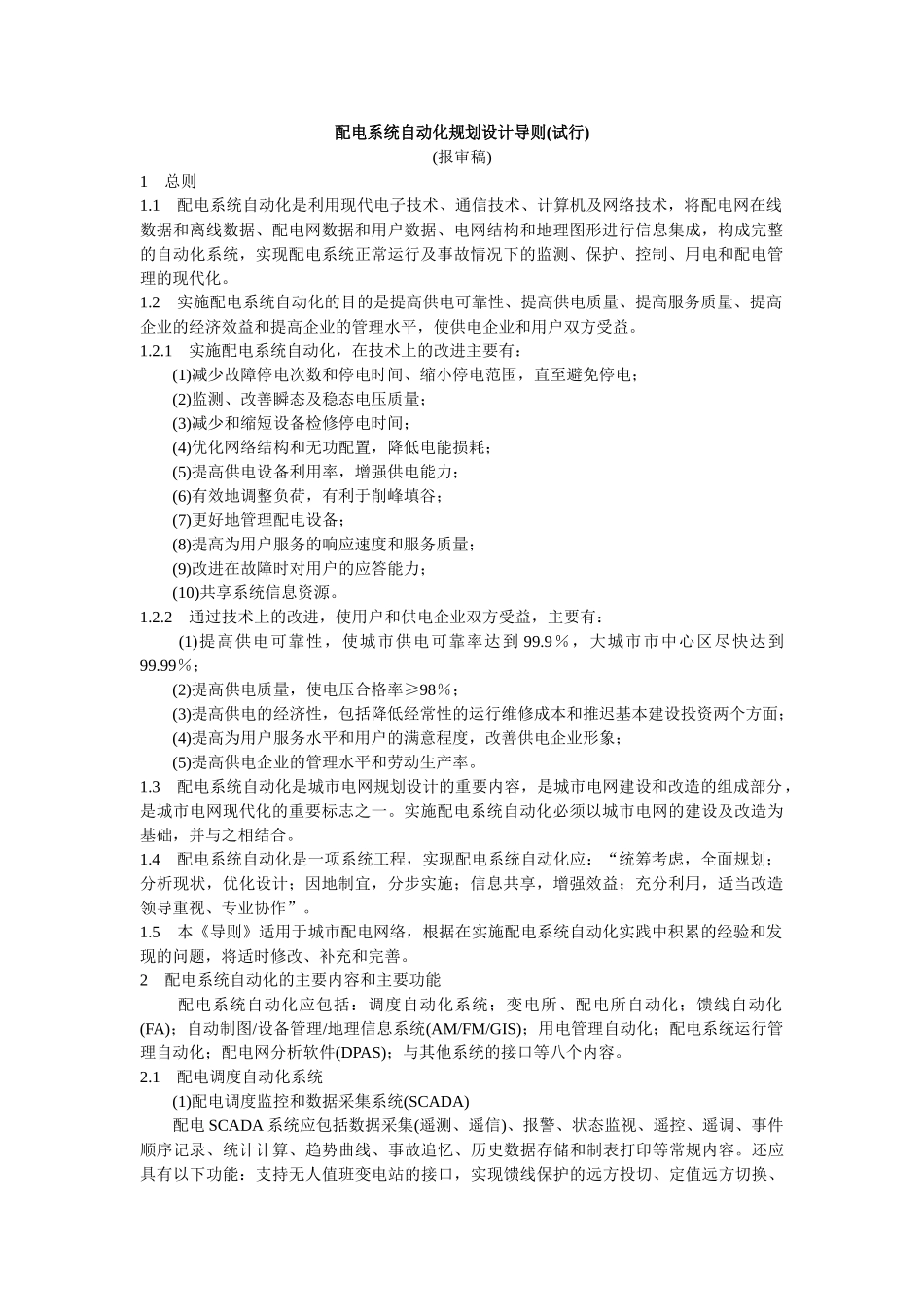

配电系统自动化规划设计导则(试行)(报审稿)1总则1.1配电系统自动化是利用现代电子技术、通信技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。1.2实施配电系统自动化的目的是提高供电可靠性、提高供电质量、提高服务质量、提高企业的经济效益和提高企业的管理水平，使供电企业和用户双方受益。1.2.1实施配电系统自动化，在技术上的改进主要有：(1)减少故障停电次数和停电时间、缩小停电范围，直至避免停电；(2)监测、改善瞬态及稳态电压质量；(3)减少和缩短设备检修停电时间；(4)优化网络结构和无功配置，降低电能损耗；(5)提高供电设备利用率，增强供电能力；(6)有效地调整负荷，有利于削峰填谷；(7)更好地管理配电设备；(8)提高为用户服务的响应速度和服务质量；(9)改进在故障时对用户的应答能力；(10)共享系统信息资源。1.2.2通过技术上的改进，使用户和供电企业双方受益，主要有：(1)提高供电可靠性，使城市供电可靠率达到99.9％，大城市市中心区尽快达到99.99％；(2)提高供电质量，使电压合格率≥98％；(3)提高供电的经济性，包括降低经常性的运行维修成本和推迟基本建设投资两个方面；(4)提高为用户服务水平和用户的满意程度，改善供电企业形象；(5)提高供电企业的管理水平和劳动生产率。1.3配电系统自动化是城市电网规划设计的重要内容，是城市电网建设和改造的组成部分，是城市电网现代化的重要标志之一。实施配电系统自动化必须以城市电网的建设及改造为基础，并与之相结合。1.4配电系统自动化是一项系统工程，实现配电系统自动化应：“统筹考虑，全面规划；分析现状，优化设计；因地制宜，分步实施；信息共享，增强效益；充分利用，适当改造领导重视、专业协作”。1.5本《导则》适用于城市配电网络，根据在实施配电系统自动化实践中积累的经验和发现的问题，将适时修改、补充和完善。2配电系统自动化的主要内容和主要功能配电系统自动化应包括：调度自动化系统；变电所、配电所自动化；馈线自动化(FA)；自动制图/设备管理/地理信息系统(AM/FM/GIS)；用电管理自动化；配电系统运行管理自动化；配电网分析软件(DPAS)；与其他系统的接口等八个内容。2.1配电调度自动化系统(1)配电调度监控和数据采集系统(SCADA)配电SCADA系统应包括数据采集(遥测、遥信)、报警、状态监视、遥控、遥调、事件顺序记录、统计计算、趋势曲线、事故追忆、历史数据存储和制表打印等常规内容。还应具有以下功能：支持无人值班变电站的接口，实现馈线保护的远方投切、定值远方切换、线路动态着色、地理接线图与信息集成等功能。(2)配电网电压管理系统根据配电网电压、功率因数或无功电流等参数，自动控制无功补偿电容器投切和变压器有载分接开关分接头的档位，实现电压、无功自动闭环控制。(3)配电网故障诊断和断电管理系统根据远传信息、投诉电话和故障报告的分析，实现故障诊断、故障定位、故障隔离、负荷转移、恢复供电和现场故障检修安排、检修操作票管理、事故报告存档，事故处理信息交换等。(4)操作票专家系统(ES)地调调度自动化系统按有关规定执行。2.2变电所、开闭所(配电所)自动化(1)变电所自动化是指与配电系统自动化相关联的变电所自动化系统，对整个变电所实施数据采集、监视和控制，与控制中心、调度自动化系统(SCADA)通信，必要时也可与配电网各远方终端(FTU)和用户终端(RTU)相联，成为配电系统自动化的二级主站。(2)开闭所(配电所)自动化是指与配电系统自动化相关联的开闭所(配电所)自动化，一般由安装在开闭所(配电所)内的RTU来完成，对整个开闭所(配电所)实施数据采集、监视和控制，与控制中心或配电调度自动化系统(SCADA)通信，必要时也可与配电网各远方终端(FTU)和用户终端(RTU)相联，实现数据转发功能。2.3馈线自动化(FA)(1)馈线故障自动隔离和恢复供电系统当馈线发生相间短路故障或单相接地故障时，自动判断馈线故障区段，自动将故障区段隔离，并恢复对非故障区段用户的供电。馈线自动化可分为两类：1)采用具...
