第2章 建筑内部给水所需的水压、水量和增压贮水设备VIP免费

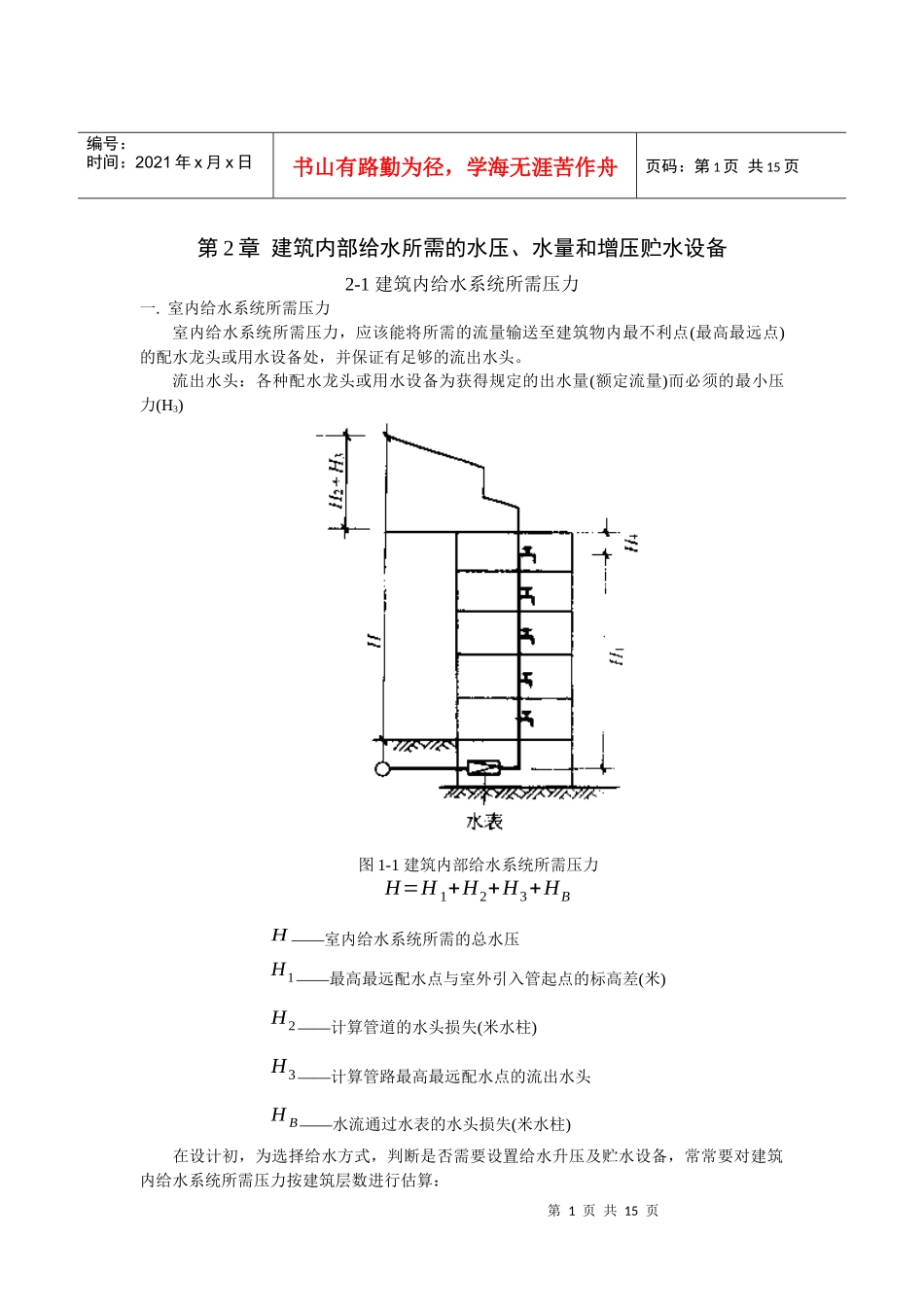

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页第2章建筑内部给水所需的水压、水量和增压贮水设备2-1建筑内给水系统所需压力一.室内给水系统所需压力室内给水系统所需压力，应该能将所需的流量输送至建筑物内最不利点(最高最远点)的配水龙头或用水设备处，并保证有足够的流出水头。流出水头：各种配水龙头或用水设备为获得规定的出水量(额定流量)而必须的最小压力(H3)图1-1建筑内部给水系统所需压力H=H1+H2+H3+HBH——室内给水系统所需的总水压H1——最高最远配水点与室外引入管起点的标高差(米)H2——计算管道的水头损失(米水柱)H3——计算管路最高最远配水点的流出水头HB——水流通过水表的水头损失(米水柱)在设计初，为选择给水方式，判断是否需要设置给水升压及贮水设备，常常要对建筑内给水系统所需压力按建筑层数进行估算：第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页层数(n)12345需水压(mH2O)1012162024上表适用于层高≤3.5m以下的建筑，该压力为自地平算起的最小保证压力。2-2给水所需水量1.生产用水用水量根据生产工艺过程、设备情况、产品性质、地区条件等确定计量方法：①以单位产品用水量计②以单位时间某种设备上用水量计用水特点：有规律，均匀2.生活用水用水量根据卫生设备完善程度，气候情况，生活习惯、水价等因素有关，其中最主要的因素是卫生设备的完善程度。我国现行规范住宅生活用水定额取消了气候分区而以卫生设备完善程度为基本条件，其主要原因：①影响用水量的主要因素是卫生设备的完善程度，其它原因已包括地区条件可体现在用水定额的幅度中。②气候分区是从建筑的采暖出发不完全适合生活用水定额③人员流动，生活习惯的改变，生活水平的提高，使气候因素的影响下降④借鉴国外定额确定原则用水特点：不均匀，卫生器具越多，设备越完善，用水不均匀性越小。3.最大日、最大时用水量计算：根据用水量定额及用水单位数来确定Qd=mqd(4-1)Qh=QdTKn(4-2)Kh=QhQp其中：Qd——最高日用水量(l/d)m——用水单位数(人·床位)qd——用水定额(l/人·日)Qh——最大小时用水量(l/h)T——建筑内用水时间Kh——时变化系数第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页Qp——平均时流量Kh是借助于自动流量记录仪测得建筑物内一昼夜用水变化曲线，并绘制出以小时计的用水量变化阶段图求得。时变化参数经过人们大量测定后，定出一个标准值，作为已知资料被应用。Qh用来设计室外给水管道最合适。原因：室外管网服务区域大，人数众多，卫生设备数量多，不同性质的建筑混杂，工作、生活时间不一，参差交错使用，用水量变化趋于缓和，显得比较均匀。而对于一栋或少数几栋建筑来说，用水人数少，卫生设备少，建筑性质单一，人们的生活工作条件基本相同，用水不均匀性就显著增加，就不能认为最大小时内用水是均匀的，要考虑最大小时内最大秒(如高峰用水时段内5分钟平均秒流量)的用水量以反映室内用水高峰的特点。2-3增压、贮水设备一、水泵装置（一）水泵装置的进水方式1.直接抽升——水泵直接从市政管网抽水特点：充分利用市政管网水压，减少水泵经常运转费用。闭式系统，保护水质不受污染。系统简单，减少基建投资。引起市政管网压力降低，影响相邻建筑用水。缺点：①有可能因回流而污染城市生活饮用水②造成室外管网局部水压下降，影响附近用户用水。目前，由于城市工业的发展，住宅、公共建筑的增加，室外管网供水压力不足的情况下，为保证市政管网的正常工作管理部门对此种抽水方式加以限制，一般说来，生活给水泵不得直接从市政管网直接抽水。在室外给水管网流量能满足要求的前提下，消防泵可否直接抽升？从理论上讲应该是可以的。因为火灾发生几率小，且消防车也是从市政管网抽水的。测试资料表明，在市政管网足够大时，水泵抽水引起相邻管道压力降低值并不大。但设计中如采用消防水泵直接抽水，需得到有关部门的同意。上海和平饭店、中百公司、北京燕京饭店、建国饭店等消防泵都采用直接从室外管网抽水方式。水泵从大干管上...
