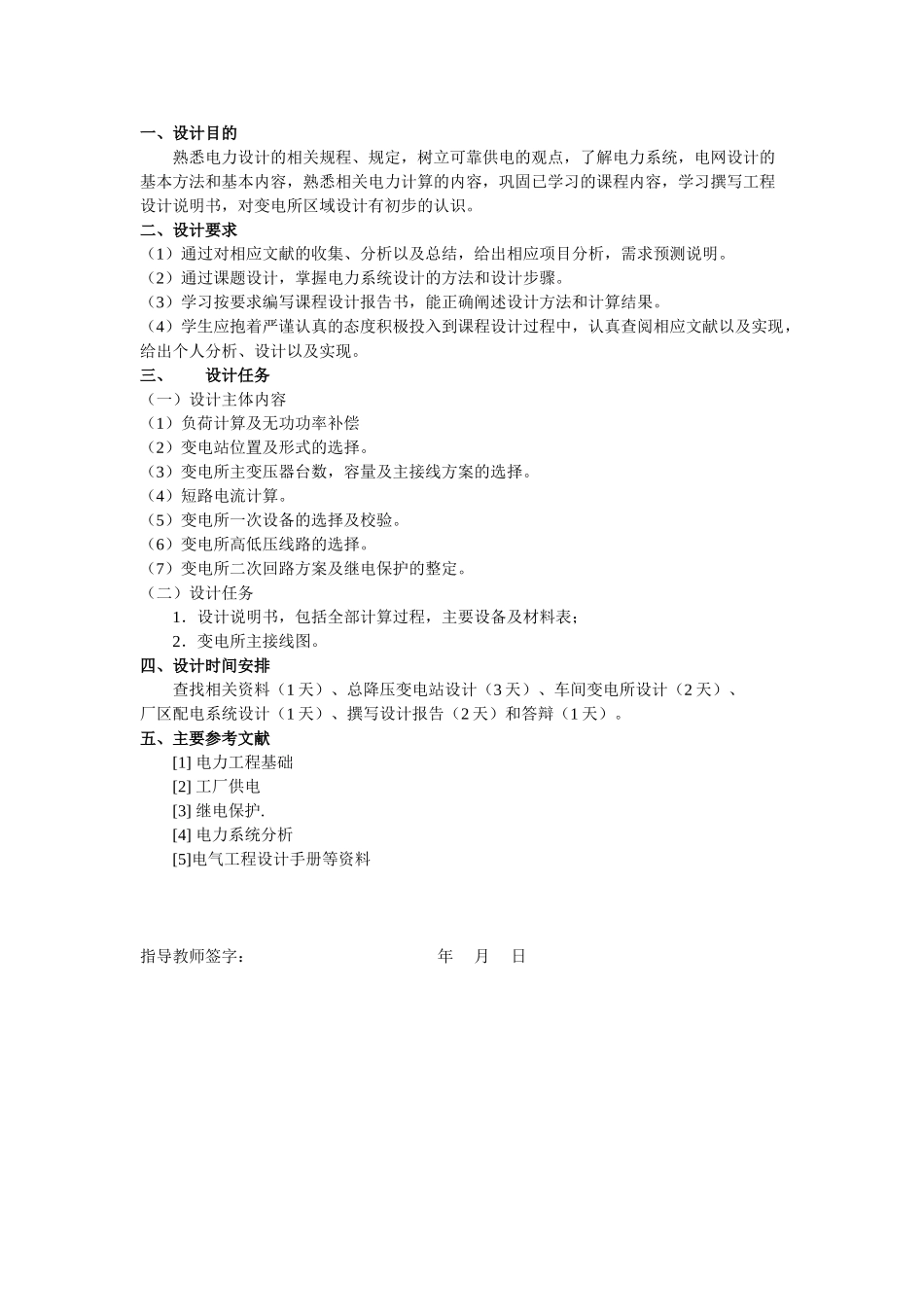

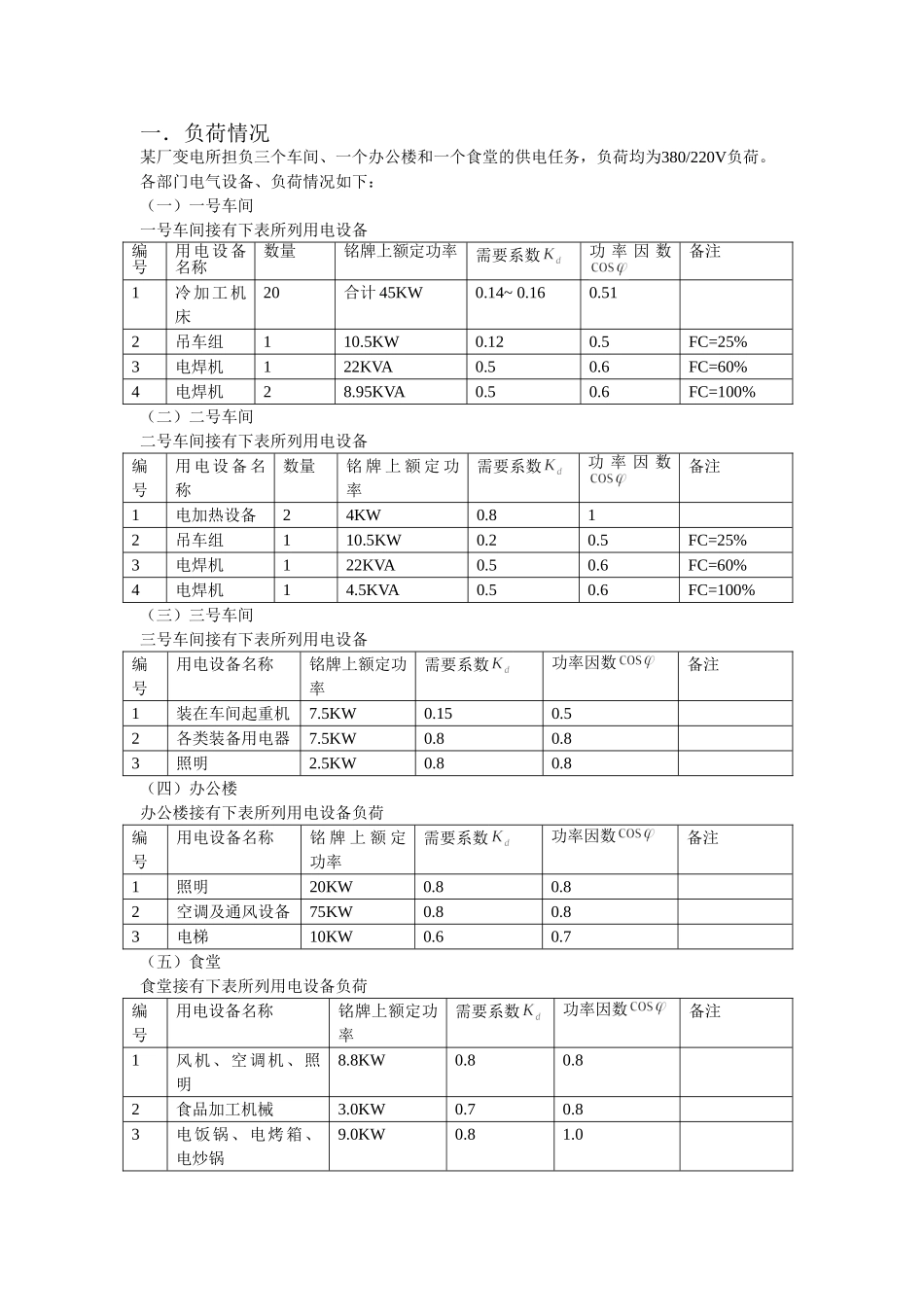

一、设计目的熟悉电力设计的相关规程、规定，树立可靠供电的观点，了解电力系统，电网设计的基本方法和基本内容，熟悉相关电力计算的内容，巩固已学习的课程内容，学习撰写工程设计说明书，对变电所区域设计有初步的认识。二、设计要求（1）通过对相应文献的收集、分析以及总结，给出相应项目分析，需求预测说明。（2）通过课题设计，掌握电力系统设计的方法和设计步骤。（3）学习按要求编写课程设计报告书，能正确阐述设计方法和计算结果。（4）学生应抱着严谨认真的态度积极投入到课程设计过程中，认真查阅相应文献以及实现，给出个人分析、设计以及实现。三、设计任务（一）设计主体内容（1）负荷计算及无功功率补偿（2）变电站位置及形式的选择。（3）变电所主变压器台数，容量及主接线方案的选择。（4）短路电流计算。（5）变电所一次设备的选择及校验。（6）变电所高低压线路的选择。（7）变电所二次回路方案及继电保护的整定。（二）设计任务1．设计说明书，包括全部计算过程，主要设备及材料表；2．变电所主接线图。四、设计时间安排查找相关资料（1天）、总降压变电站设计（3天）、车间变电所设计（2天）、厂区配电系统设计（1天）、撰写设计报告（2天）和答辩（1天）。五、主要参考文献[1]电力工程基础[2]工厂供电[3]继电保护.[4]电力系统分析[5]电气工程设计手册等资料指导教师签字：年月日一．负荷情况某厂变电所担负三个车间、一个办公楼和一个食堂的供电任务，负荷均为380/220V负荷。各部门电气设备、负荷情况如下：（一）一号车间一号车间接有下表所列用电设备编号用电设备名称数量铭牌上额定功率需要系数功率因数备注1冷加工机床20合计45KW0.14~0.160.512吊车组110.5KW0.120.5FC=25%3电焊机122KVA0.50.6FC=60%4电焊机28.95KVA0.50.6FC=100%（二）二号车间二号车间接有下表所列用电设备编号用电设备名称数量铭牌上额定功率需要系数功率因数备注1电加热设备24KW0.812吊车组110.5KW0.20.5FC=25%3电焊机122KVA0.50.6FC=60%4电焊机14.5KVA0.50.6FC=100%（三）三号车间三号车间接有下表所列用电设备编号用电设备名称铭牌上额定功率需要系数功率因数备注1装在车间起重机7.5KW0.150.52各类装备用电器7.5KW0.80.83照明2.5KW0.80.8（四）办公楼办公楼接有下表所列用电设备负荷编号用电设备名称铭牌上额定功率需要系数功率因数备注1照明20KW0.80.82空调及通风设备75KW0.80.83电梯10KW0.60.7（五）食堂食堂接有下表所列用电设备负荷编号用电设备名称铭牌上额定功率需要系数功率因数备注1风机、空调机、照明8.8KW0.80.82食品加工机械3.0KW0.70.83电饭锅、电烤箱、电炒锅9.0KW0.81.04电冰箱1.5KW0.70.7二、供用电协议（1）从电力系统的某66/10KV变电站，用10KV架空线路向工厂馈电。该变电站在工厂南侧1km。（2）系统变电站馈电线的定时限过电流保护的整定时间，工厂总配变电所保护整定时间不得大于1.5s。（3）在工厂总配电所的10KV进线侧进行电能计量。工厂最大负荷时功率因数不得低于0.9。（4）系统变电站10KV母线出口断路器的断流容量为200MVA。其配电系统图如图2。（5）供电贴费和每月电费制：每月基本电费按主变压器容量计为18元/kVA，电费为0.5元/kW·h。此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6～10kV为800元/kVA。图1配电系统图三．工厂负荷性质生产车间大部分为一班制，少部分车间为两班制，年最大有功负荷利用小时数为4500h，工厂属三级负荷。四．工厂自然条件（1）气象资料：本厂所在地区的年最高气温为38oC，年平均气温为23oC，年最低气温为－8oC，年最热月平均最高气温为33oC，年最热月平均气温为26oC，年最热月地下0.8m处平均温度为25oC。当地主导风向为东北风，年雷暴日数为20。（2）地质水文资料：本厂地区海拔60m，底层以砂粘土为主，地下水位为2m。某厂降压变电所的电气设计摘要本论文主要依照工厂供电设计必须遵循的一般原则、基本内容和设计流程，对某厂变电所进行了设计说明，本文按照设计要求，在查阅大量参考资料、手册后，对负荷计算及无功功率补偿计算，变配电所所址和型式的选择，变电所主变压器台数、容量及类型的选...
