高线厂电气工段设备检修规程VIP免费

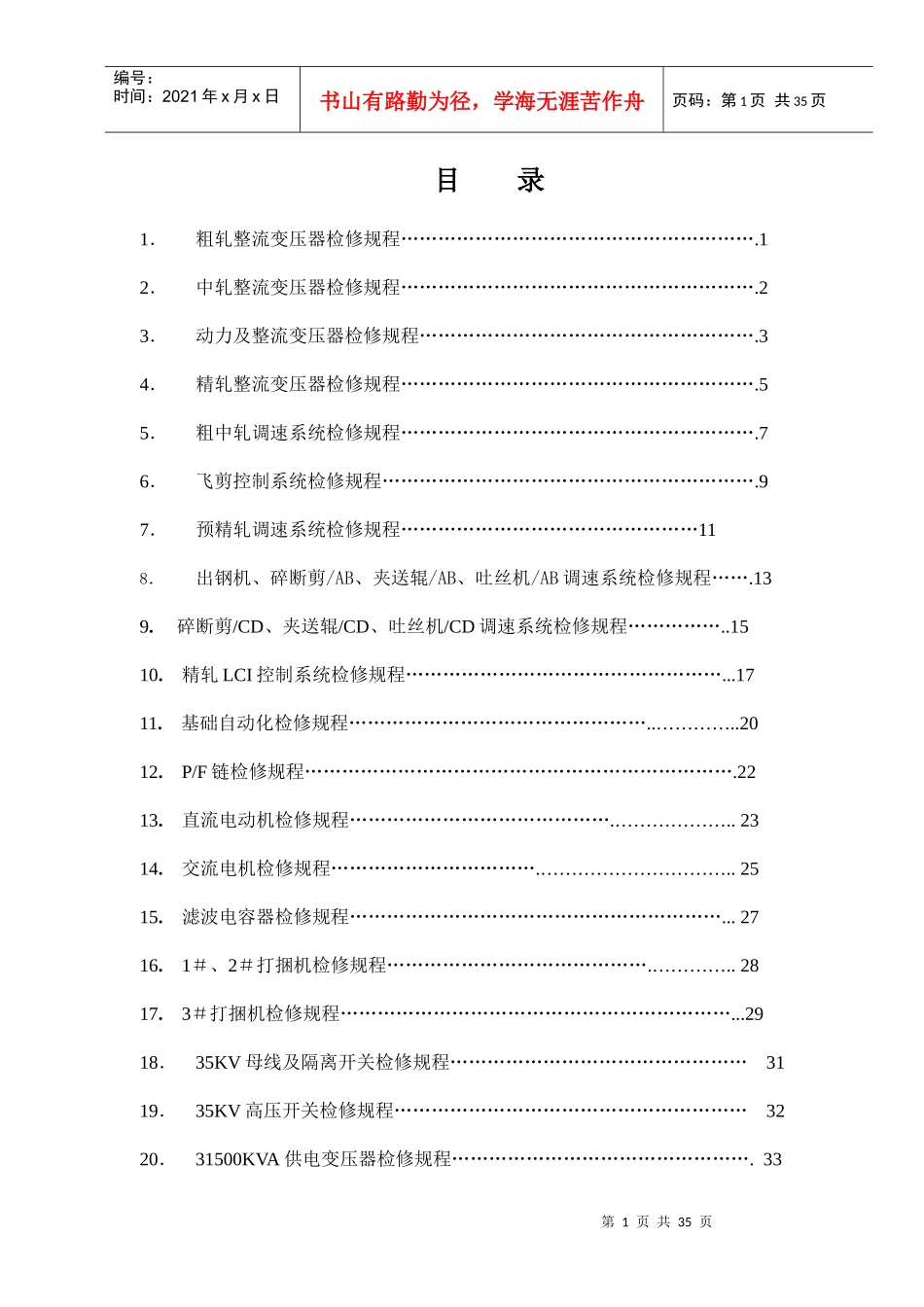

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页目录1．粗轧整流变压器检修规程………………………………………………….12．中轧整流变压器检修规程………………………………………………….23．动力及整流变压器检修规程……………………………………………….34．精轧整流变压器检修规程………………………………………………….55．粗中轧调速系统检修规程………………………………………………….76．飞剪控制系统检修规程…………………………………………………….97．预精轧调速系统检修规程…………………………………………118．出钢机、碎断剪/AB、夹送辊/AB、吐丝机/AB调速系统检修规程…….139.碎断剪/CD、夹送辊/CD、吐丝机/CD调速系统检修规程……………..1510.精轧LCI控制系统检修规程……………………………………………...1711.基础自动化检修规程…………………………………………..…………..2012.P/F链检修规程…………………………………………………………….2213.直流电动机检修规程…………………………………….………………..2314.交流电机检修规程…………………………….…………………………..2515.滤波电容器检修规程……………………………………………………...2716.1＃、2＃打捆机检修规程…………………………………….…………..2817.3＃打捆机检修规程………………………………………………………...2918．35KV母线及隔离开关检修规程…………………………………………3119．35KV高压开关检修规程…………………………………………………3220．31500KVA供电变压器检修规程………………………………………….33第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页21．10KV高压真空开关检修规程……………………………………………3422．4#打捆机检修规程…………………………………………………………35粗轧整流变压器检修规程1、设备性能1.1型号：JDUQF4001/101.2容量：2830KVA1.3一次电流：163.5A1.4二次电流：1036A1.5一次电压：10KV1.6二次电压：1118V1.7线圈接法：Δ/Y11-Y111.8短路比：62、检修前的准备2.1根据变压器在运行中发现的问题及缺陷记录，编制检查项目，安全措施及质量标准。若出现较大故障，本车间人员不能处理的，应及时通知相应的管理部门协助处理。2.2准备好检修时必要的设备、材料和工具。2.3变压器断开电路前，须进行外部检查，并做好记录。2.4检修开始时，由检修人员断开高压开关，拉出小车并挂上“有人工作，禁止合闸”的工作牌，经验明无电并做好保护措施后，方可进行。3、内容和技术要求3.1清扫变压器外壳，检查各接缝处有无漏油及渗油现象，扭紧各部件连接螺丝。3.2放出油枕内沉积的污油，检查油标是否有堵塞，添加变压器油，使油面在油标正常平面。3.3根据制订的检修项目检查并清除已发现的且就地可以解决的缺陷。3.4检查放油门及密封垫，应无渗油。3.5检查引出线套有无裂纹，放电痕迹，固定导线螺丝是否过热和松动，电缆头是否有发热掉锡现象，螺丝紧扣。3.6检查并清擦散热器。3.7检查瓦斯继电器是否漏油，接线有无松动，绝缘良好。3.8测量变压器绝缘电阻值，高压侧不低于4MΩ/KV，低压侧不低于1MΩ/KV，当绝缘较前次测量值降低50%时，应查明原因，当测量结果达不到上述要求时，不许送电。4、检查中安全注意事项4.1变压器停电后，应拉出高压开关小车，置于试验位置，检修人员亲自到高压开关处确认已停电，并挂上“有人工作，严禁合闸”工作牌，并需验明确实无电后，方可进行检查工作。4.2紧固套管引出线螺丝时，特别注意不得敲打、碰撞瓷套管，螺丝紧扣时，用力要适第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页当，不可过猛，以防损坏套管。4.3变压器检查后，应仔细检查变压器上有无遗漏工具及杂物，防护措施（接地短路线等）均已撤除后方可送电。5、填写检修记录、资料的归档5.1核对检修计划任务是否逐项完成。5.2检查检修工作是否达到预定目的，缺陷及故障是否消除，...
