聚羧酸盐减水剂在海工工程中的应用研究VIP免费

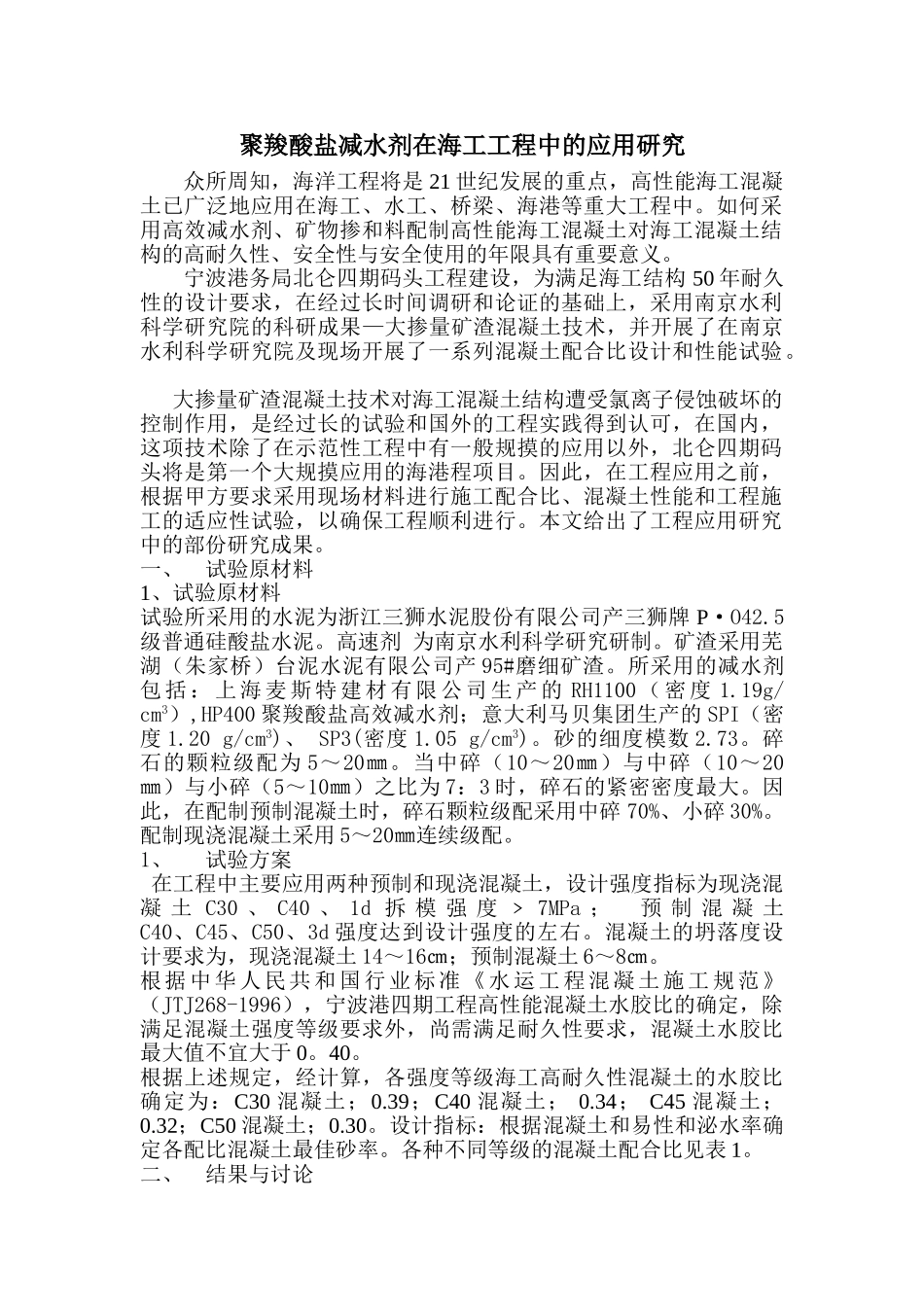

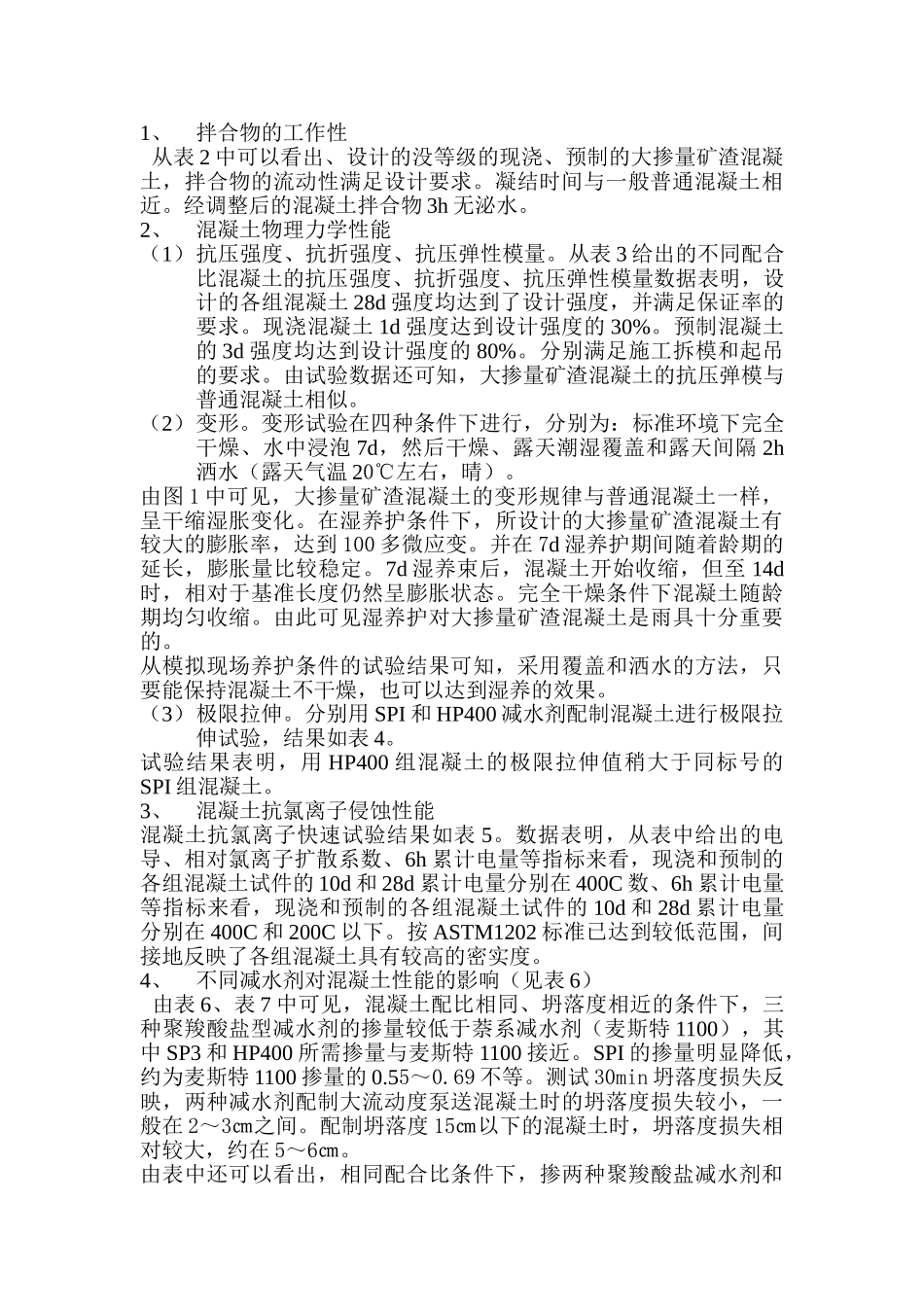

聚羧酸盐减水剂在海工工程中的应用研究众所周知，海洋工程将是21世纪发展的重点，高性能海工混凝土已广泛地应用在海工、水工、桥梁、海港等重大工程中。如何采用高效减水剂、矿物掺和料配制高性能海工混凝土对海工混凝土结构的高耐久性、安全性与安全使用的年限具有重要意义。宁波港务局北仑四期码头工程建设，为满足海工结构50年耐久性的设计要求，在经过长时间调研和论证的基础上，采用南京水利科学研究院的科研成果—大掺量矿渣混凝土技术，并开展了在南京水利科学研究院及现场开展了一系列混凝土配合比设计和性能试验。大掺量矿渣混凝土技术对海工混凝土结构遭受氯离子侵蚀破坏的控制作用，是经过长的试验和国外的工程实践得到认可，在国内，这项技术除了在示范性工程中有一般规摸的应用以外，北仑四期码头将是第一个大规摸应用的海港程项目。因此，在工程应用之前，根据甲方要求采用现场材料进行施工配合比、混凝土性能和工程施工的适应性试验，以确保工程顺利进行。本文给出了工程应用研究中的部份研究成果。一、试验原材料1、试验原材料试验所采用的水泥为浙江三狮水泥股份有限公司产三狮牌P·O42.5级普通硅酸盐水泥。高速剂为南京水利科学研究研制。矿渣采用芜湖（朱家桥）台泥水泥有限公司产95#磨细矿渣。所采用的减水剂包括：上海麦斯特建材有限公司生产的RH1100（密度1.19g/cm3）,HP400聚羧酸盐高效减水剂；意大利马贝集团生产的SPI（密度1.20g/cm3)、SP3(密度1.05g/cm3)。砂的细度模数2.73。碎石的颗粒级配为5～20㎜。当中碎（10～20㎜）与中碎（10～20㎜）与小碎（5～10㎜）之比为7：3时，碎石的紧密密度最大。因此，在配制预制混凝土时，碎石颗粒级配采用中碎70%、小碎30%。配制现浇混凝土采用5～20㎜连续级配。1、试验方案在工程中主要应用两种预制和现浇混凝土，设计强度指标为现浇混凝土C30、C40、1d拆模强度﹥7MPa；预制混凝土C40、C45、C50、3d强度达到设计强度的左右。混凝土的坍落度设计要求为，现浇混凝土14～16㎝；预制混凝土6～8㎝。根据中华人民共和国行业标准《水运工程混凝土施工规范》（JTJ268-1996），宁波港四期工程高性能混凝土水胶比的确定，除满足混凝土强度等级要求外，尚需满足耐久性要求，混凝土水胶比最大值不宜大于0。40。根据上述规定，经计算，各强度等级海工高耐久性混凝土的水胶比确定为：C30混凝土；0.39；C40混凝土；0.34；C45混凝土；0.32；C50混凝土；0.30。设计指标：根据混凝土和易性和泌水率确定各配比混凝土最佳砂率。各种不同等级的混凝土配合比见表1。二、结果与讨论1、拌合物的工作性从表2中可以看出、设计的没等级的现浇、预制的大掺量矿渣混凝土，拌合物的流动性满足设计要求。凝结时间与一般普通混凝土相近。经调整后的混凝土拌合物3h无泌水。2、混凝土物理力学性能（1）抗压强度、抗折强度、抗压弹性模量。从表3给出的不同配合比混凝土的抗压强度、抗折强度、抗压弹性模量数据表明，设计的各组混凝土28d强度均达到了设计强度，并满足保证率的要求。现浇混凝土1d强度达到设计强度的30%。预制混凝土的3d强度均达到设计强度的80%。分别满足施工拆模和起吊的要求。由试验数据还可知，大掺量矿渣混凝土的抗压弹模与普通混凝土相似。（2）变形。变形试验在四种条件下进行，分别为：标准环境下完全干燥、水中浸泡7d，然后干燥、露天潮湿覆盖和露天间隔2h洒水（露天气温20℃左右，晴）。由图1中可见，大掺量矿渣混凝土的变形规律与普通混凝土一样，呈干缩湿胀变化。在湿养护条件下，所设计的大掺量矿渣混凝土有较大的膨胀率，达到100多微应变。并在7d湿养护期间随着龄期的延长，膨胀量比较稳定。7d湿养束后，混凝土开始收缩，但至14d时，相对于基准长度仍然呈膨胀状态。完全干燥条件下混凝土随龄期均匀收缩。由此可见湿养护对大掺量矿渣混凝土是雨具十分重要的。从模拟现场养护条件的试验结果可知，采用覆盖和洒水的方法，只要能保持混凝土不干燥，也可以达到湿养的效果。（3）极限拉伸。分别用SPI和HP400减水剂配制混凝土进行极限拉伸试验，结果如表4。试验结果表明，用HP400组混凝土的极限拉伸值稍大于同标号的SPI组混凝土。3...
