电除尘器与工厂DCS的互连能力探讨VIP免费

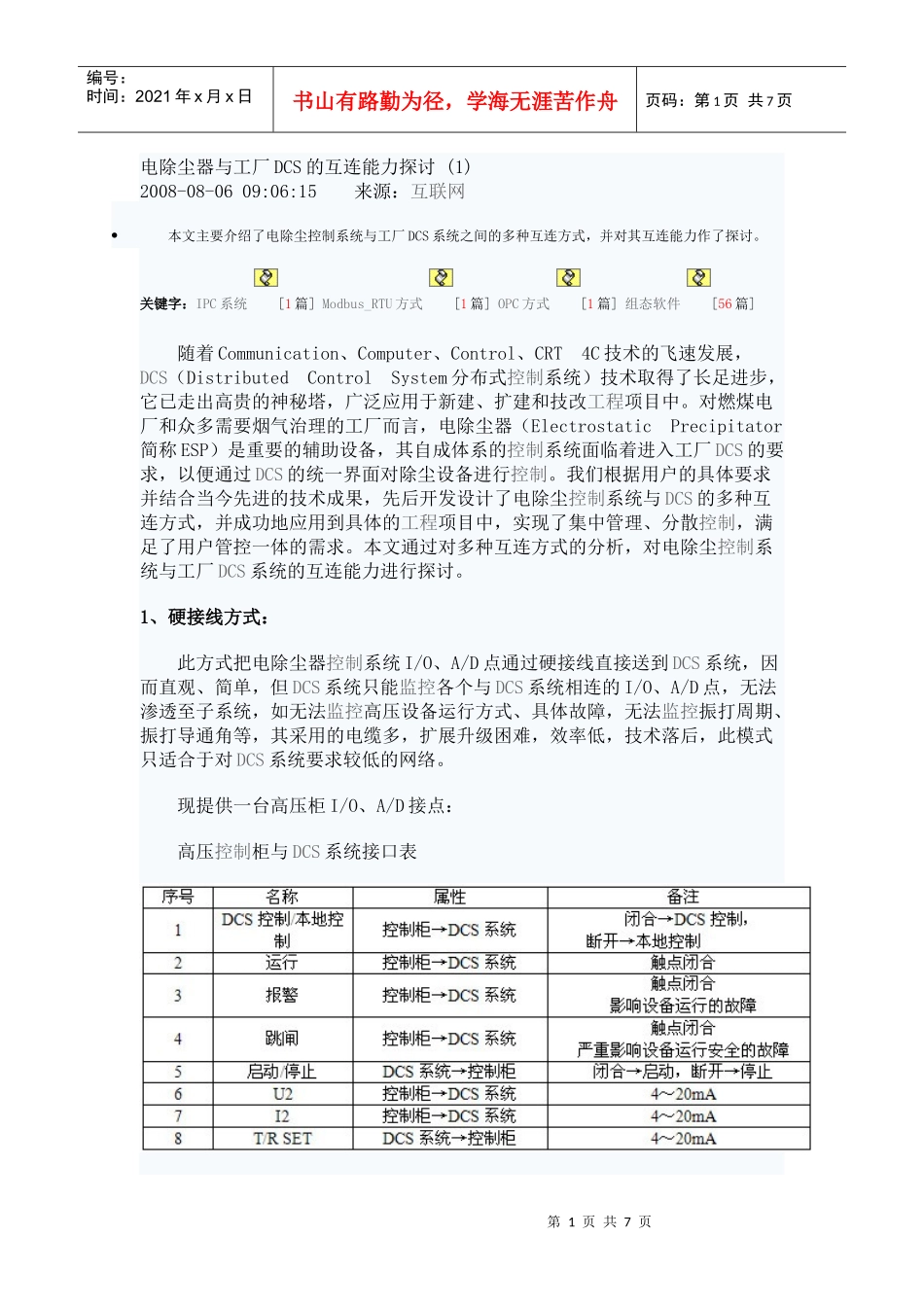

电除尘器与工厂DCS的互连能力探讨_第1页
1/7
电除尘器与工厂DCS的互连能力探讨_第2页
2/7
电除尘器与工厂DCS的互连能力探讨_第3页

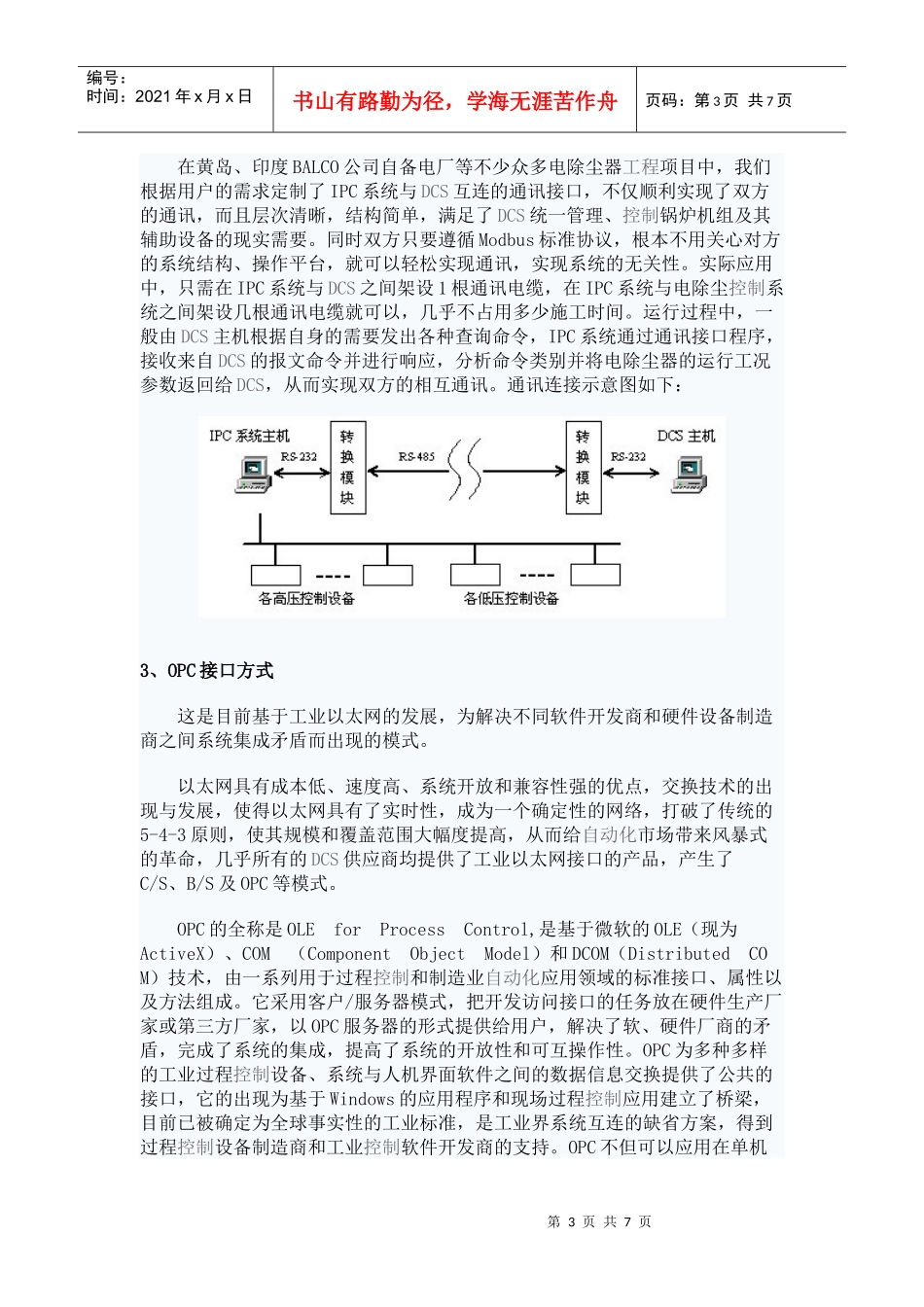

3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页电除尘器与工厂DCS的互连能力探讨(1)2008-08-0609:06:15来源:互联网本文主要介绍了电除尘控制系统与工厂DCS系统之间的多种互连方式,并对其互连能力作了探讨。关键字:IPC系统[1篇]Modbus_RTU方式[1篇]OPC方式[1篇]组态软件[56篇]随着Communication、Computer、Control、CRT4C技术的飞速发展,DCS(DistributedControlSystem分布式控制系统)技术取得了长足进步,它已走出高贵的神秘塔,广泛应用于新建、扩建和技改工程项目中。对燃煤电厂和众多需要烟气治理的工厂而言,电除尘器(ElectrostaticPrecipitator简称ESP)是重要的辅助设备,其自成体系的控制系统面临着进入工厂DCS的要求,以便通过DCS的统一界面对除尘设备进行控制。我们根据用户的具体要求并结合当今先进的技术成果,先后开发设计了电除尘控制系统与DCS的多种互连方式,并成功地应用到具体的工程项目中,实现了集中管理、分散控制,满足了用户管控一体的需求。本文通过对多种互连方式的分析,对电除尘控制系统与工厂DCS系统的互连能力进行探讨。1、硬接线方式:此方式把电除尘器控制系统I/O、A/D点通过硬接线直接送到DCS系统,因而直观、简单,但DCS系统只能监控各个与DCS系统相连的I/O、A/D点,无法渗透至子系统,如无法监控高压设备运行方式、具体故障,无法监控振打周期、振打导通角等,其采用的电缆多,扩展升级困难,效率低,技术落后,此模式只适合于对DCS系统要求较低的网络。现提供一台高压柜I/O、A/D接点:高压控制柜与DCS系统接口表第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页2、Modbus_RTU方式这是为解决现场控制层面上实现DCS控制而产生的一种模式。此方式采用一台工控机作为电除尘智能控制系统(TheIntelligentPrecipitatorComputerControlSystem简称IPC系统)上位机,以各高、低压控制设备作为下位机,IPC系统通过通讯方式采集各下位机的运行数据和工况参数,并管理和控制各下位机的运行。同时,IPC系统再通过Modbus_RTU方式与DCS主机进行通讯,实现DCS主机监控电除尘器高低压设备目的。通过该方式,DCS可完全渗透至各子系统,如监控高压设备运行方式、具体故障,监控振打周期、振打导通角等。Modbus是广泛应用于工业现场的通讯协议,采用主/从(Master/Slave)结构,在一个控制网络中,主机一般是唯一的,从机最多可达255个,每个从机都有唯一的地址标识。DCS作为主机方,IPC系统作为从机方,双方通过RS485总线在物理上实现连接,并明确采用Modbus通讯协议,RTU传输模式,定义好从机地址和IPC工控机使用的通讯端口及参数配置。同时按照具体工程项目定义IPC系统与DCS传输数据的地址、名称、参数范围、数据宽度等有关数据传送列表的详细规格,IPC系统根据DCS报文中的数据点开始地址和个数,返回相应数据条目的内容或执行相应操作。根据这些需求,专门开发设计了IPC系统与DCS的通讯接口程序,用来确定通讯口、接收来自DCS的中断请求并及时响应。DCS则可根据返回来的数据制作与整个系统相一致的界面,对电除尘器的运行实施监控。通讯时,主机发送Modbus报文,根据报文中的地址域,相应从机进行响应。通过将地址域置为零,对全部从机发送广播。协议通过命令字区分不同种类的报文。每个报文都具有校验域供接收端校验报文的正确性和完整性。标准的MODBUS报文结构见如下示例:电除尘器与工厂DCS的互连能力探讨(2)2008-08-0609:06:15来源:互联网本文主要介绍了电除尘控制系统与工厂DCS系统之间的多种互连方式,并对其互连能力作了探讨。关键字:IPC系统[1篇]Modbus_RTU方式[1篇]OPC方式[1篇]组态软件[56篇]第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页在黄岛、印度BALCO公司自备电厂等不少众多电除尘器工程项目中,我们根据用户的需求定制了IPC系统与DCS互连的通讯接口,不仅顺利实现了双方的通讯,而且层次清晰,结构简单,满足了DCS统一管理、控制锅炉机组及其辅助设备的现实需要。同时双方只要遵循Modbus标准协...
