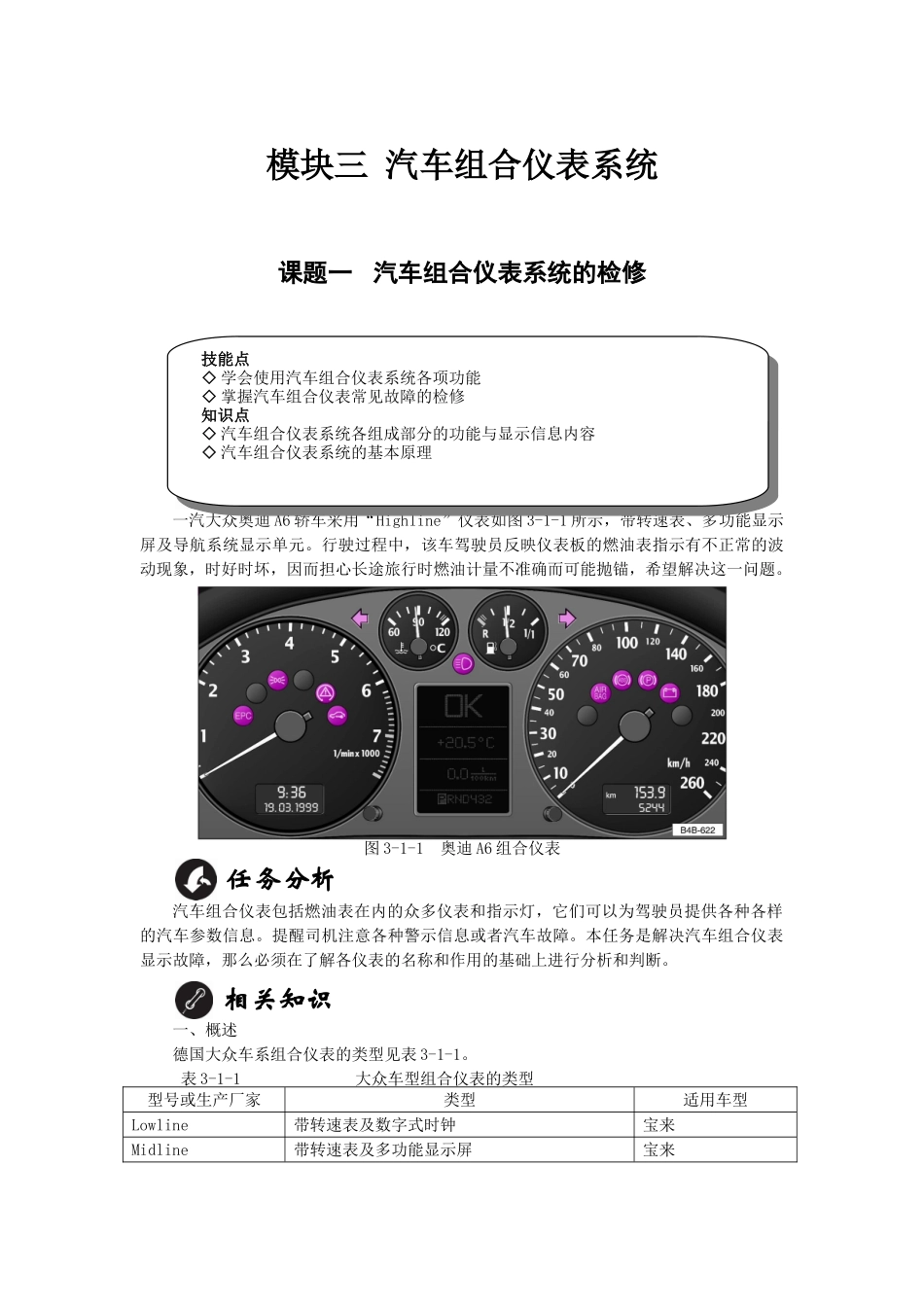

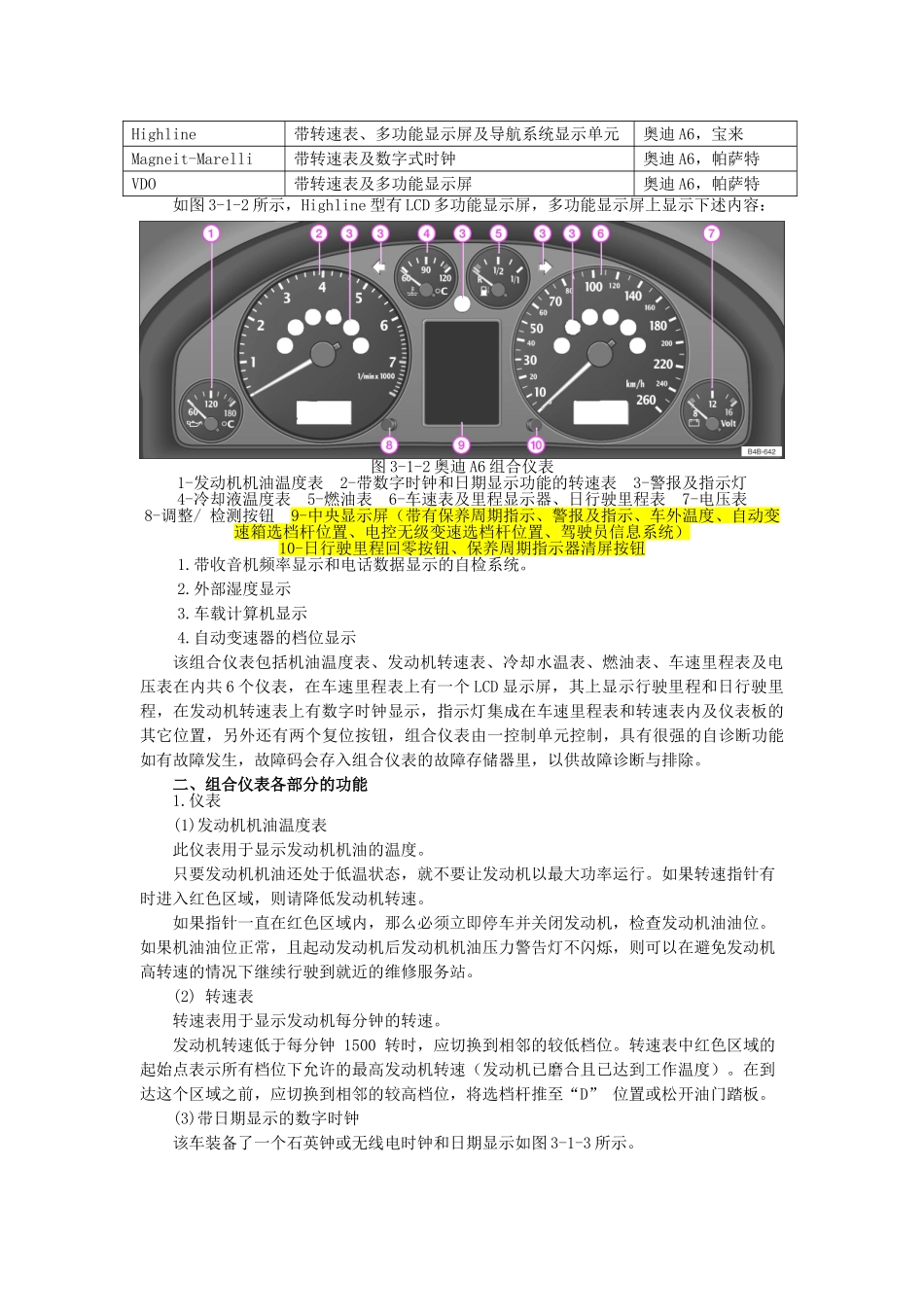

模块三汽车组合仪表系统课题一汽车组合仪表系统的检修任务引入一汽大众奥迪A6轿车采用“Highline”仪表如图3-1-1所示，带转速表、多功能显示屏及导航系统显示单元。行驶过程中，该车驾驶员反映仪表板的燃油表指示有不正常的波动现象，时好时坏，因而担心长途旅行时燃油计量不准确而可能抛锚，希望解决这一问题。图3-1-1奥迪A6组合仪表任务分析汽车组合仪表包括燃油表在内的众多仪表和指示灯，它们可以为驾驶员提供各种各样的汽车参数信息。提醒司机注意各种警示信息或者汽车故障。本任务是解决汽车组合仪表显示故障，那么必须在了解各仪表的名称和作用的基础上进行分析和判断。相关知识一、概述德国大众车系组合仪表的类型见表3-1-1。表3-1-1大众车型组合仪表的类型型号或生产厂家类型适用车型Lowline带转速表及数字式时钟宝来Midline带转速表及多功能显示屏宝来技能点◇学会使用汽车组合仪表系统各项功能◇掌握汽车组合仪表常见故障的检修知识点◇汽车组合仪表系统各组成部分的功能与显示信息内容◇汽车组合仪表系统的基本原理技能点◇学会使用汽车组合仪表系统各项功能◇掌握汽车组合仪表常见故障的检修知识点◇汽车组合仪表系统各组成部分的功能与显示信息内容◇汽车组合仪表系统的基本原理Highline带转速表、多功能显示屏及导航系统显示单元奥迪A6，宝来Magneit-Marelli带转速表及数字式时钟奥迪A6，帕萨特VDO带转速表及多功能显示屏奥迪A6，帕萨特如图3-1-2所示，Highline型有LCD多功能显示屏，多功能显示屏上显示下述内容：图3-1-2奥迪A6组合仪表1-发动机机油温度表2-带数字时钟和日期显示功能的转速表3-警报及指示灯4-冷却液温度表5-燃油表6-车速表及里程显示器、日行驶里程表7-电压表8-调整/检测按钮9-中央显示屏（带有保养周期指示、警报及指示、车外温度、自动变速箱选档杆位置、电控无级变速选档杆位置、驾驶员信息系统）10-日行驶里程回零按钮、保养周期指示器清屏按钮1.带收音机频率显示和电话数据显示的自检系统。2.外部湿度显示3.车载计算机显示4.自动变速器的档位显示该组合仪表包括机油温度表、发动机转速表、冷却水温表、燃油表、车速里程表及电压表在内共6个仪表，在车速里程表上有一个LCD显示屏，其上显示行驶里程和日行驶里程，在发动机转速表上有数字时钟显示，指示灯集成在车速里程表和转速表内及仪表板的其它位置，另外还有两个复位按钮，组合仪表由一控制单元控制，具有很强的自诊断功能如有故障发生，故障码会存入组合仪表的故障存储器里，以供故障诊断与排除。二、组合仪表各部分的功能1.仪表(1)发动机机油温度表此仪表用于显示发动机机油的温度。只要发动机机油还处于低温状态，就不要让发动机以最大功率运行。如果转速指针有时进入红色区域，则请降低发动机转速。如果指针一直在红色区域内，那么必须立即停车并关闭发动机，检查发动机油油位。如果机油油位正常，且起动发动机后发动机机油压力警告灯不闪烁，则可以在避免发动机高转速的情况下继续行驶到就近的维修服务站。(2)转速表转速表用于显示发动机每分钟的转速。发动机转速低于每分钟1500转时，应切换到相邻的较低档位。转速表中红色区域的起始点表示所有档位下允许的最高发动机转速（发动机已磨合且已达到工作温度）。在到达这个区域之前，应切换到相邻的较高档位，将选档杆推至“D”位置或松开油门踏板。(3)带日期显示的数字时钟该车装备了一个石英钟或无线电时钟和日期显示如图3-1-3所示。图3-1-3时钟、日期及无线电接收信号显示(4)冷却液温度表如果指针位于刻度盘的左边，则表示发动机尚未达到运行温度，此时要避免发动机高转速、油门全开，不要让发动机高负荷运行在正常行驶方式下，如果指针在刻度盘的中间范围内摆动，则表示发动机已达到运行温度，在发动机负荷较大且车外温度较高的情况下，指针也可能会向右偏转。只要显示屏内的警告灯不闪烁，则不必介意，如果该警告灯闪烁，则表示不是冷却液温度过高就是冷却液液位过低。如果指针在右侧显示区内且较靠右，则说明冷却液温度过高，立即停车，关闭发动机并让发动机冷却下来。(5)燃油存量此显示仅在点火开关已打开时才工作。油箱容量约为7...
