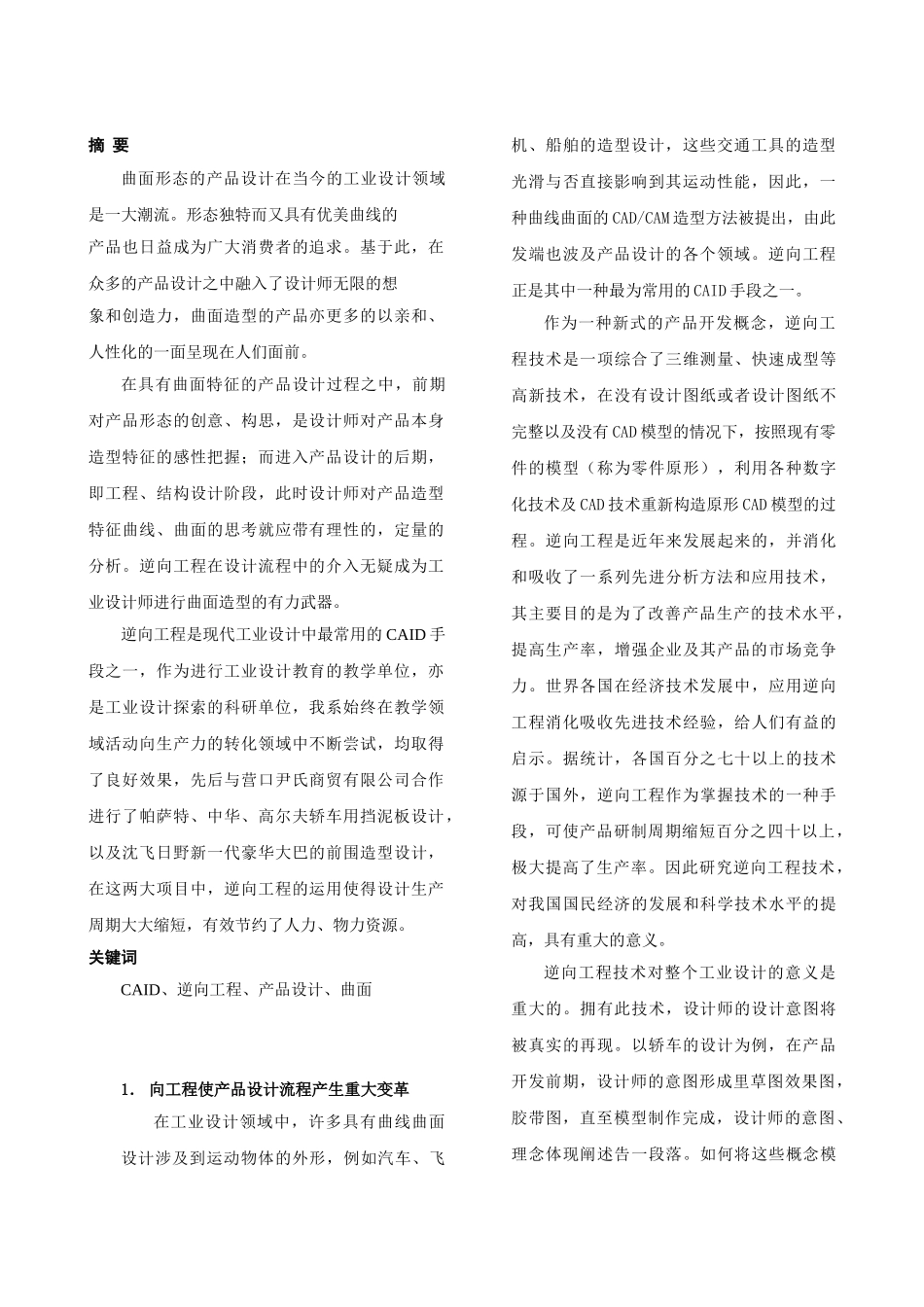

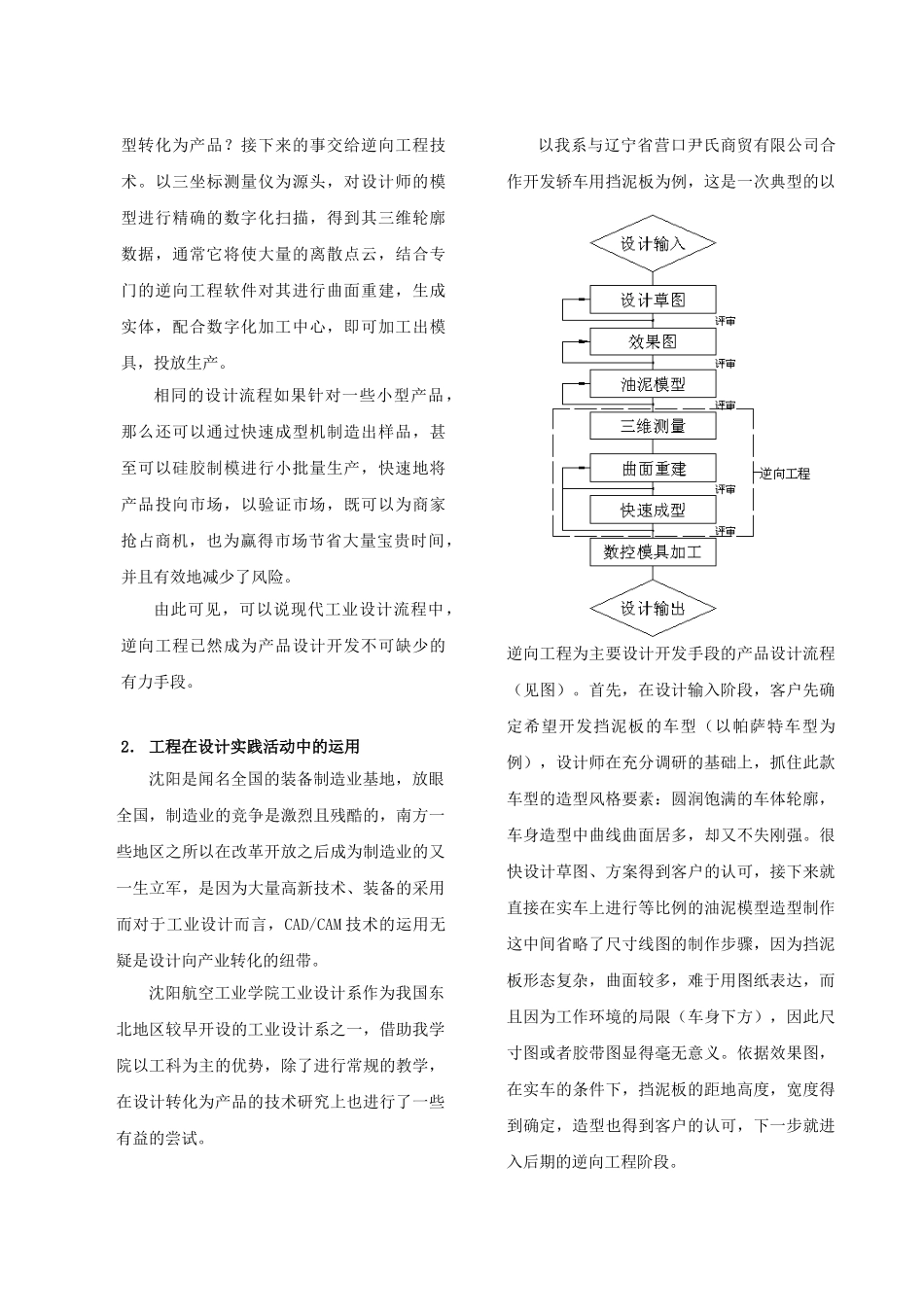

逆向工程在产品设计实践中的运用陈骏张强（沈阳航空工业学院工业设计系110034）wtrues@sina.com.cn摘要曲面形态的产品设计在当今的工业设计领域是一大潮流。形态独特而又具有优美曲线的产品也日益成为广大消费者的追求。基于此，在众多的产品设计之中融入了设计师无限的想象和创造力，曲面造型的产品亦更多的以亲和、人性化的一面呈现在人们面前。在具有曲面特征的产品设计过程之中，前期对产品形态的创意、构思，是设计师对产品本身造型特征的感性把握；而进入产品设计的后期，即工程、结构设计阶段，此时设计师对产品造型特征曲线、曲面的思考就应带有理性的，定量的分析。逆向工程在设计流程中的介入无疑成为工业设计师进行曲面造型的有力武器。逆向工程是现代工业设计中最常用的CAID手段之一，作为进行工业设计教育的教学单位，亦是工业设计探索的科研单位，我系始终在教学领域活动向生产力的转化领域中不断尝试，均取得了良好效果，先后与营口尹氏商贸有限公司合作进行了帕萨特、中华、高尔夫轿车用挡泥板设计，以及沈飞日野新一代豪华大巴的前围造型设计，在这两大项目中，逆向工程的运用使得设计生产周期大大缩短，有效节约了人力、物力资源。关键词CAID、逆向工程、产品设计、曲面1．向工程使产品设计流程产生重大变革在工业设计领域中，许多具有曲线曲面设计涉及到运动物体的外形，例如汽车、飞机、船舶的造型设计，这些交通工具的造型光滑与否直接影响到其运动性能，因此，一种曲线曲面的CAD/CAM造型方法被提出，由此发端也波及产品设计的各个领域。逆向工程正是其中一种最为常用的CAID手段之一。作为一种新式的产品开发概念，逆向工程技术是一项综合了三维测量、快速成型等高新技术，在没有设计图纸或者设计图纸不完整以及没有CAD模型的情况下，按照现有零件的模型（称为零件原形），利用各种数字化技术及CAD技术重新构造原形CAD模型的过程。逆向工程是近年来发展起来的，并消化和吸收了一系列先进分析方法和应用技术，其主要目的是为了改善产品生产的技术水平，提高生产率，增强企业及其产品的市场竞争力。世界各国在经济技术发展中，应用逆向工程消化吸收先进技术经验，给人们有益的启示。据统计，各国百分之七十以上的技术源于国外，逆向工程作为掌握技术的一种手段，可使产品研制周期缩短百分之四十以上，极大提高了生产率。因此研究逆向工程技术，对我国国民经济的发展和科学技术水平的提高，具有重大的意义。逆向工程技术对整个工业设计的意义是重大的。拥有此技术，设计师的设计意图将被真实的再现。以轿车的设计为例，在产品开发前期，设计师的意图形成里草图效果图，胶带图，直至模型制作完成，设计师的意图、理念体现阐述告一段落。如何将这些概念模型转化为产品？接下来的事交给逆向工程技术。以三坐标测量仪为源头，对设计师的模型进行精确的数字化扫描，得到其三维轮廓数据，通常它将使大量的离散点云，结合专门的逆向工程软件对其进行曲面重建，生成实体，配合数字化加工中心，即可加工出模具，投放生产。相同的设计流程如果针对一些小型产品，那么还可以通过快速成型机制造出样品，甚至可以硅胶制模进行小批量生产，快速地将产品投向市场，以验证市场，既可以为商家抢占商机，也为赢得市场节省大量宝贵时间，并且有效地减少了风险。由此可见，可以说现代工业设计流程中，逆向工程已然成为产品设计开发不可缺少的有力手段。2．工程在设计实践活动中的运用沈阳是闻名全国的装备制造业基地，放眼全国，制造业的竞争是激烈且残酷的，南方一些地区之所以在改革开放之后成为制造业的又一生立军，是因为大量高新技术、装备的采用而对于工业设计而言，CAD/CAM技术的运用无疑是设计向产业转化的纽带。沈阳航空工业学院工业设计系作为我国东北地区较早开设的工业设计系之一，借助我学院以工科为主的优势，除了进行常规的教学，在设计转化为产品的技术研究上也进行了一些有益的尝试。以我系与辽宁省营口尹氏商贸有限公司合作开发轿车用挡泥板为例，这是一次典型的以逆向工程为主要设计开发手段的产品设计流程（见图）。首先，在设计输入阶段，客户先确定希望开发挡...
