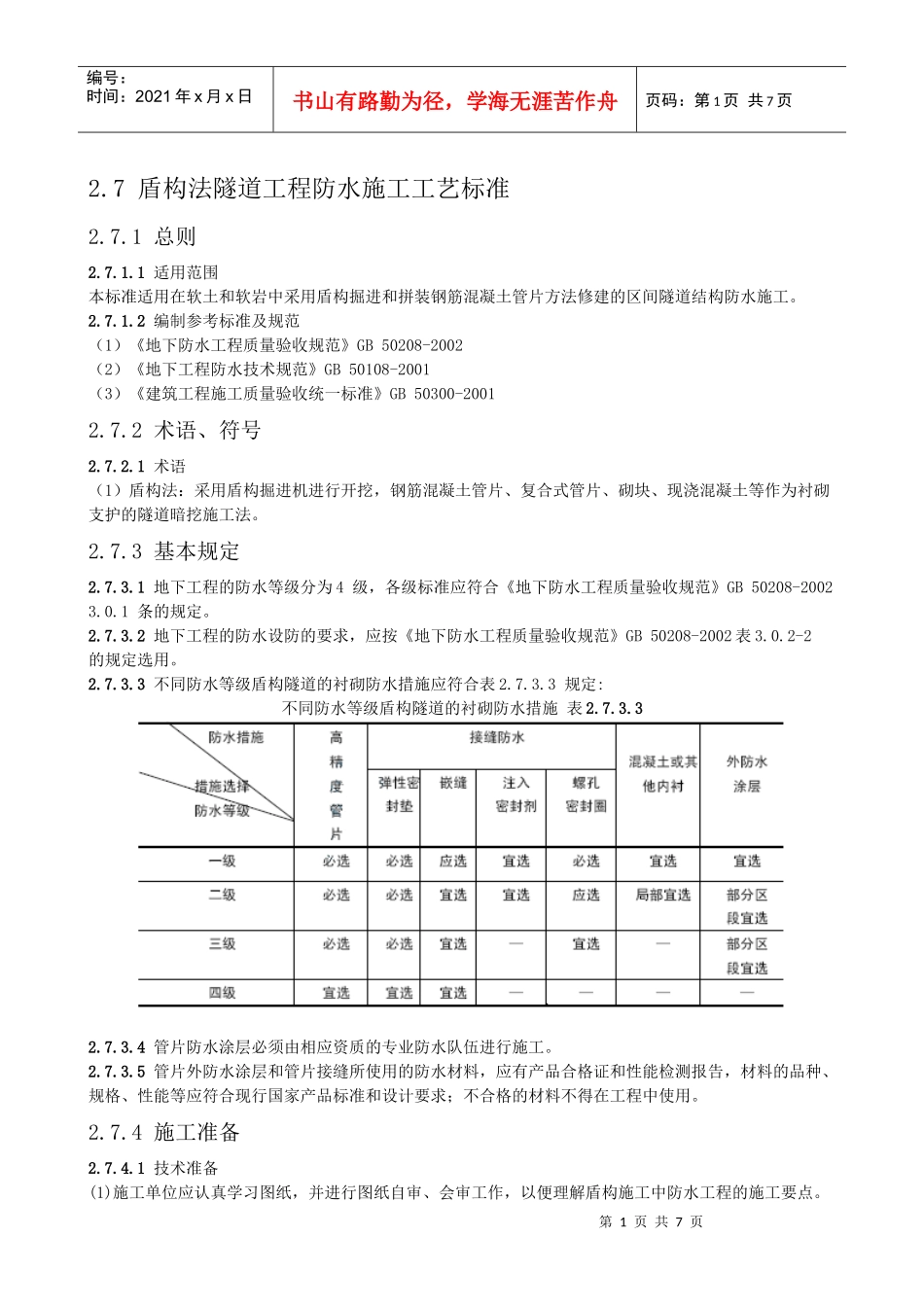

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页2.7盾构法隧道工程防水施工工艺标准2.7.1总则2.7.1.1适用范围本标准适用在软土和软岩中采用盾构掘进和拼装钢筋混凝土管片方法修建的区间隧道结构防水施工。2.7.1.2编制参考标准及规范（1）《地下防水工程质量验收规范》GB50208-2002（2）《地下工程防水技术规范》GB50108-2001（3）《建筑工程施工质量验收统一标准》GB50300-20012.7.2术语、符号2.7.2.1术语（1）盾构法：采用盾构掘进机进行开挖，钢筋混凝土管片、复合式管片、砌块、现浇混凝土等作为衬砌支护的隧道暗挖施工法。2.7.3基本规定2.7.3.1地下工程的防水等级分为4级，各级标准应符合《地下防水工程质量验收规范》GB50208-20023.0.1条的规定。2.7.3.2地下工程的防水设防的要求，应按《地下防水工程质量验收规范》GB50208-2002表3.0.2-2的规定选用。2.7.3.3不同防水等级盾构隧道的衬砌防水措施应符合表2.7.3.3规定:不同防水等级盾构隧道的衬砌防水措施表2.7.3.32.7.3.4管片防水涂层必须由相应资质的专业防水队伍进行施工。2.7.3.5管片外防水涂层和管片接缝所使用的防水材料，应有产品合格证和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求；不合格的材料不得在工程中使用。2.7.4施工准备2.7.4.1技术准备(1)施工单位应认真学习图纸，并进行图纸自审、会审工作，以便理解盾构施工中防水工程的施工要点。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页(2)依据工程总施工组织设计的原则，编制防水工程施工方案，明确工艺流程，指导施工。(3)根据穿越土层的工程水文地质特点辅以以下相应技术措施：1)疏于掘进土层中地下水的措施；2)稳定地层、防止隧道及地表沉陷土壤加固措施；3)隧道衬砌的防水堵漏措施；4)配合施工过程中的监测技术；5)开挖土方的运输及处理方法等。2.7.4.2材料要求(1)选用的钢材、水泥、砂、石、砌块应有产品合格证和性能检验报告，材料的品种、规格、性能等应符合国家产品标准和设计要求；(2)品种规格：管片外防水涂层采用无机防水涂料和有机防水涂料；无机防水涂料可选用水泥基防水涂料、水泥基渗透结晶型涂料；有机防水涂料可选用反应型、水乳型、聚合物水泥防水涂料。管片接缝处宜选择具有合理构造形式、良好回弹性或遇水膨胀性、耐久性的橡胶密封垫。(3)质量要求：管片接缝处采用的弹性橡胶密封垫和遇水膨胀橡胶密封垫的性能应符合表2.7.4.2—1、2.7.4.2—2的规定。弹性橡胶密封垫材料物理性能表2.7.4.2-1注：以上指标均为成品切片测试的数据，若只能以胶料制成试样测试，则其力学性能数据应达到本规定的120％。遇水膨胀橡胶密封垫的胶料物理性能学表2.7.4.2-2第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页注：①成品切片测试应达到的80％。②接头部位的拉伸强度不得低于本标准的50％。2.7.4.3主要机具(1)盾构千斤顶、出土转盘、出土皮带输送机、压浆泵；(2)钢筋混凝土管片机械加工设备；(3)钢模加工机械设备；(4)经纬仪、水准仪、红外线测距仪等；、(5)防水施工中的小型工具。2.7.4.4作业条件(1)具备现场的地质勘测、地下管线、临近建筑物、水文等资料；(2)设计图纸经过会审，施工组织设计和辅助技术措施经审批和认可；(3)具有专业施工资质的队伍得到确认、材料、施工机械、水、电，材料的运输与堆放均得到落实；(4)“企业自控、社会监理、政府监督”质保体系落实；(5)管片外防水涂层施工时，应将管片基层表面的气孔、凹凸不平、蜂窝、缝隙、起砂等修补处理，基面必须干净、无浮浆、无水珠。(6)管片接缝处嵌缝作业应在接缝堵漏和无明显渗水后进行，嵌缝槽表面混凝土如有缺损，应采用聚合物水泥砂浆或特种水泥修补牢固。嵌缝时，应先涂刷基层处理剂。2.7.5材料和质量要点2.7.5.1材料的关键要求(1)选用的钢材、水泥、砂、石、砌块应有产品合格证和性能检验报告。品种、规格、性能应符合设计要求；(2)钢筋混凝土管片制作符合下列规定：1)混凝土抗压强度和抗渗压力应符合设计要求；2)表面应...
