综合训练馆施工组织设计(DOC97页)VIP免费

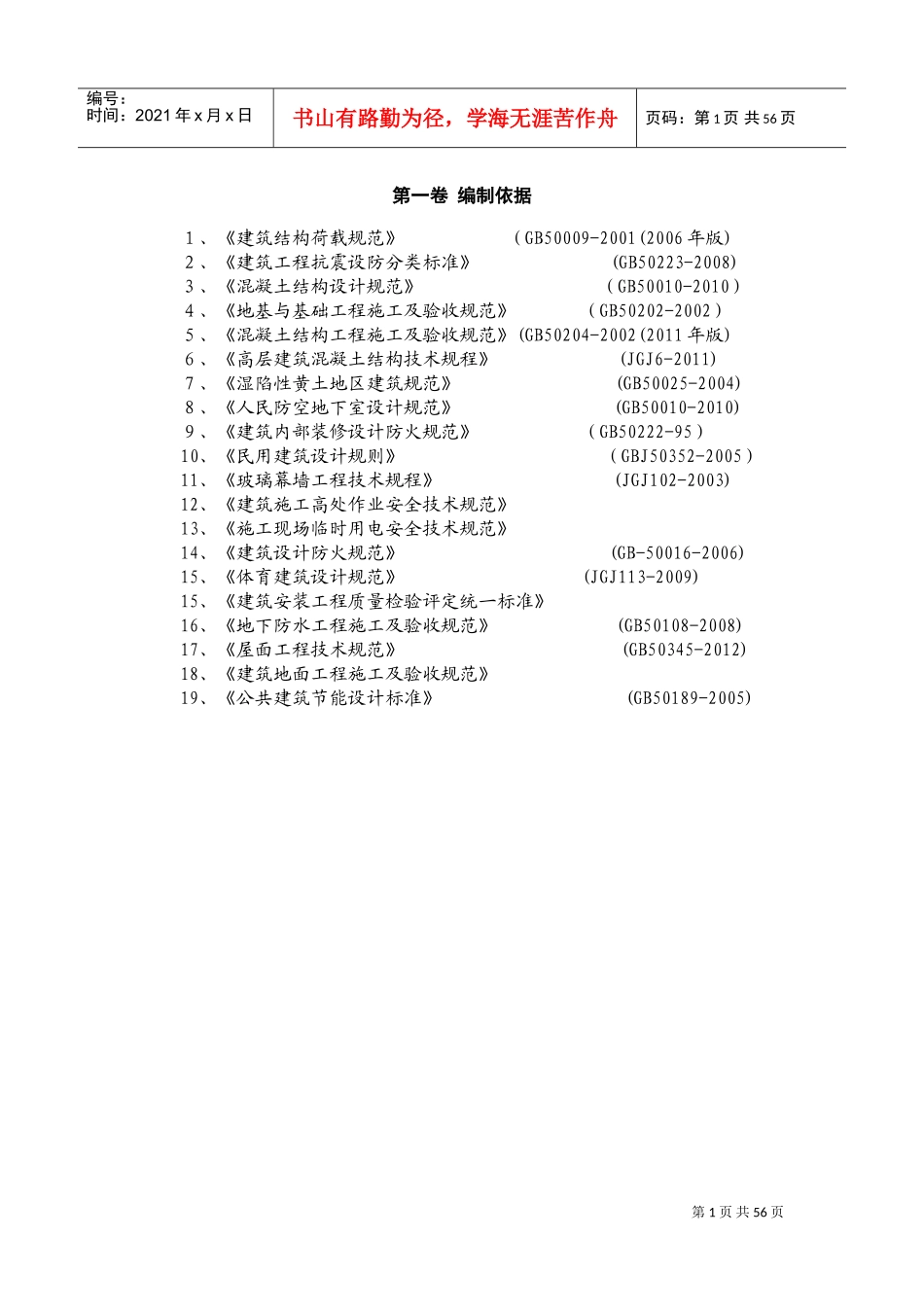

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页第一卷编制依据１、《建筑结构荷载规范》（GB50009-2001(2006年版)２、《建筑工程抗震设防分类标准》(GB50223-2008)３、《混凝土结构设计规范》（GB50010-2010）４、《地基与基础工程施工及验收规范》（GB50202-2002）５、《混凝土结构工程施工及验收规范》(GB50204-2002(2011年版)６、《高层建筑混凝土结构技术规程》(JGJ6-2011)７、《湿陷性黄土地区建筑规范》(GB50025-2004)８、《人民防空地下室设计规范》(GB50010-2010)９、《建筑内部装修设计防火规范》（GB50222-95）10、《民用建筑设计规则》（GBJ50352-2005）11、《玻璃幕墙工程技术规程》(JGJ102-2003)12、《建筑施工高处作业安全技术规范》13、《施工现场临时用电安全技术规范》14、《建筑设计防火规范》(GB-50016-2006)15、《体育建筑设计规范》(JGJ113-2009)15、《建筑安装工程质量检验评定统一标准》16、《地下防水工程施工及验收规范》(GB50108-2008)17、《屋面工程技术规范》(GB50345-2012)18、《建筑地面工程施工及验收规范》19、《公共建筑节能设计标准》(GB50189-2005)第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页第二卷工程概况１、工程名称：国家矿山救援铜川基地综合训练馆。２、工程地点：。铜川市新区南环路３、建筑地区特点：（１）该工程±0.000标高相当于绝对标高695.850m。（２）施工用地情况：场地面积为：2308.86m2，地下室建筑面积为：2308.86m2地上建筑面积3235.27m2。４、工程概况：本工程已先期进行了基础土方的开挖，本次投标范围为：土建、给排水、采暖通风、空调、电力、照明、综合布线、弱电及电梯工程。（１）该工程建筑面积为：5544.13m2，其中地上建筑面积为：3235.27m2，地下建筑面积为：2308.86m2。（２）该工程地下为1层，其中地下１层内设有游泳池，其建筑范围为：3∽7/B∽D，建筑平面尺寸为：25m×11.2m，同时设有设备用房等；地上为2层，地上一层设有篮球馆，地上建筑范围为：2∽8/A∽F，建筑平面尺寸为：45m×37.5m，同时还有休息室等。地上二层内设有办公室、台球室，乒乓球训练场等等设施。（３）防火（防烟）区域划分A.本工程地下室为游泳池和设备用房，划分为四个防火区，面积分别为589.36m2、485.77m2、489.93m2、207.64m2B.本工程地上划分为两个防火区一层二层观众厅为一个防火区，面积为2967.45m2（４）基础采用钢筋混凝土筏片式基础，基础底板厚为900mm，基底标高为-8.20m，局部游泳池基底标高为-9.6m，部分集水坑基底标高均为-7.5m。地下室外墙为250mm厚。地下室基础顶至-0，050，框架柱、剪力墙、梁板均为C35；从-0.050至屋面框架柱、剪力墙、梁板均为C30.地下室抗渗等级为P6,而游泳池抗渗等级为P8.主体采用钢筋混凝土框架结构。框架柱柱距：长向宽向均为7.5m；框架柱截面尺寸有：600×600mm、550×550mm、600×1500mm、300×400mm；所有梁板均采用井字梁格结构。（５）填充墙工程：±0.000以下除混凝土墙体外其余墙体均采用MU10粘土实心砖，M5砂浆砌筑，未注明厚度者为240，墙体砌至梁板底；±0.000以上除混凝土墙体外其余墙体均采用200厚非承重空心砖，淋浴间、卫生间除未注明外均采用200厚承重多孔砖，墙基处浇C20混凝土，高度300，遇门断开。（６）装修工程：１）外装修：外墙有600×600浅芝麻灰魔光花岗岩、900×600青灰色磨光花岗岩、木色铝合金、。２）内装修第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页A楼面：二层卫生间铺地砖（1.2厚非焦油聚氨酯涂膜防水）、电控制室，消防控制室为防静电活动地板地面（增设1.5厚RG防水层）、一层卫生间，淋浴间为防滑全瓷地砖楼面（增设1.5厚RG防水层）、休息室，更衣间为防滑全瓷地砖楼面、观众席及通道为彩色聚氨酯楼面、台球，健身房，乒乓球训练室为单层强化复合木地板楼面、其余房间为防滑全瓷地砖楼面。B墙身：地下室所有墙为240厚承重粘土实心砖、±0.000以上填充墙200厚非承重空心砖、卫生间，地上各管井为120厚承重粘土实心砖。C顶棚：入口...
