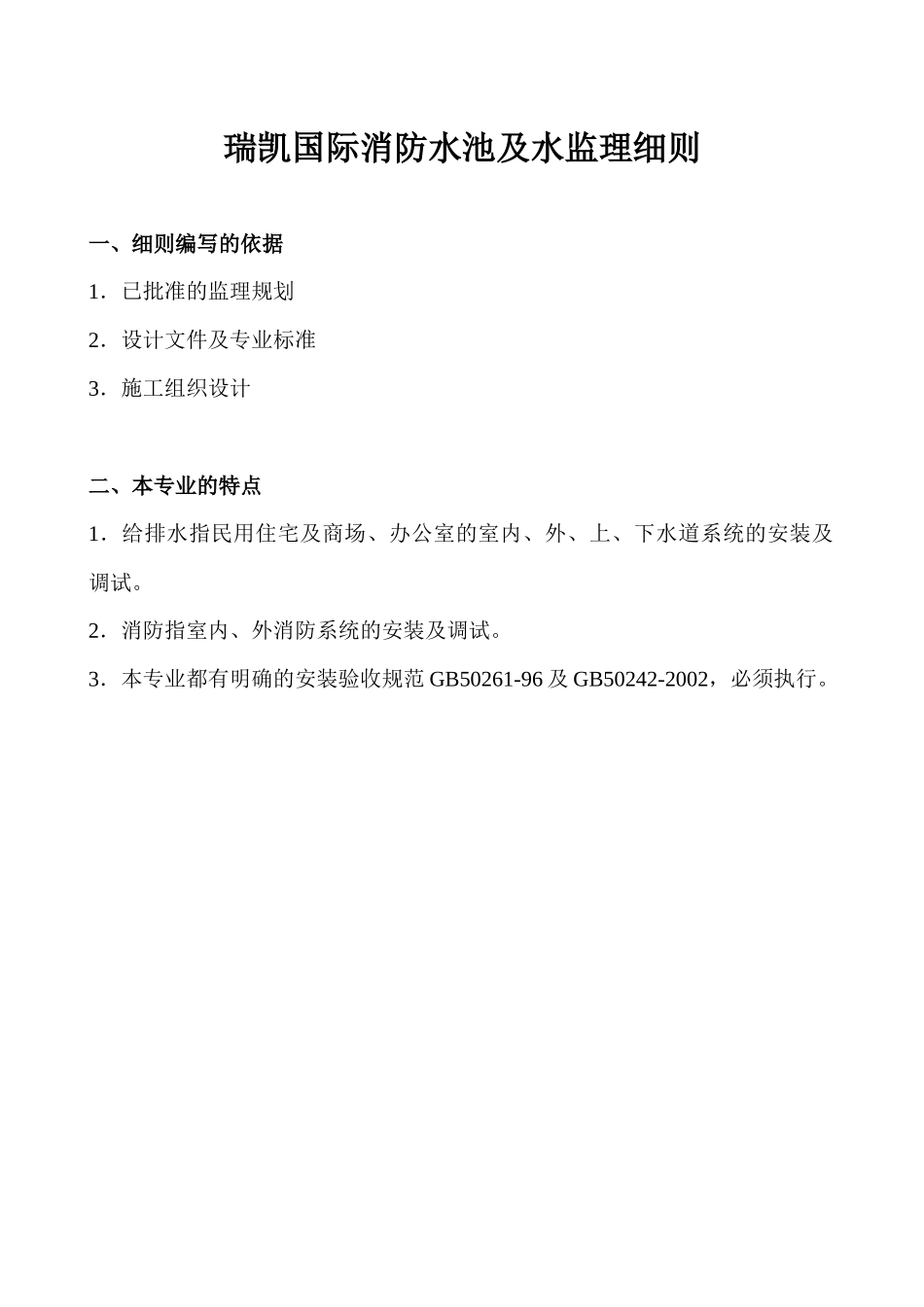

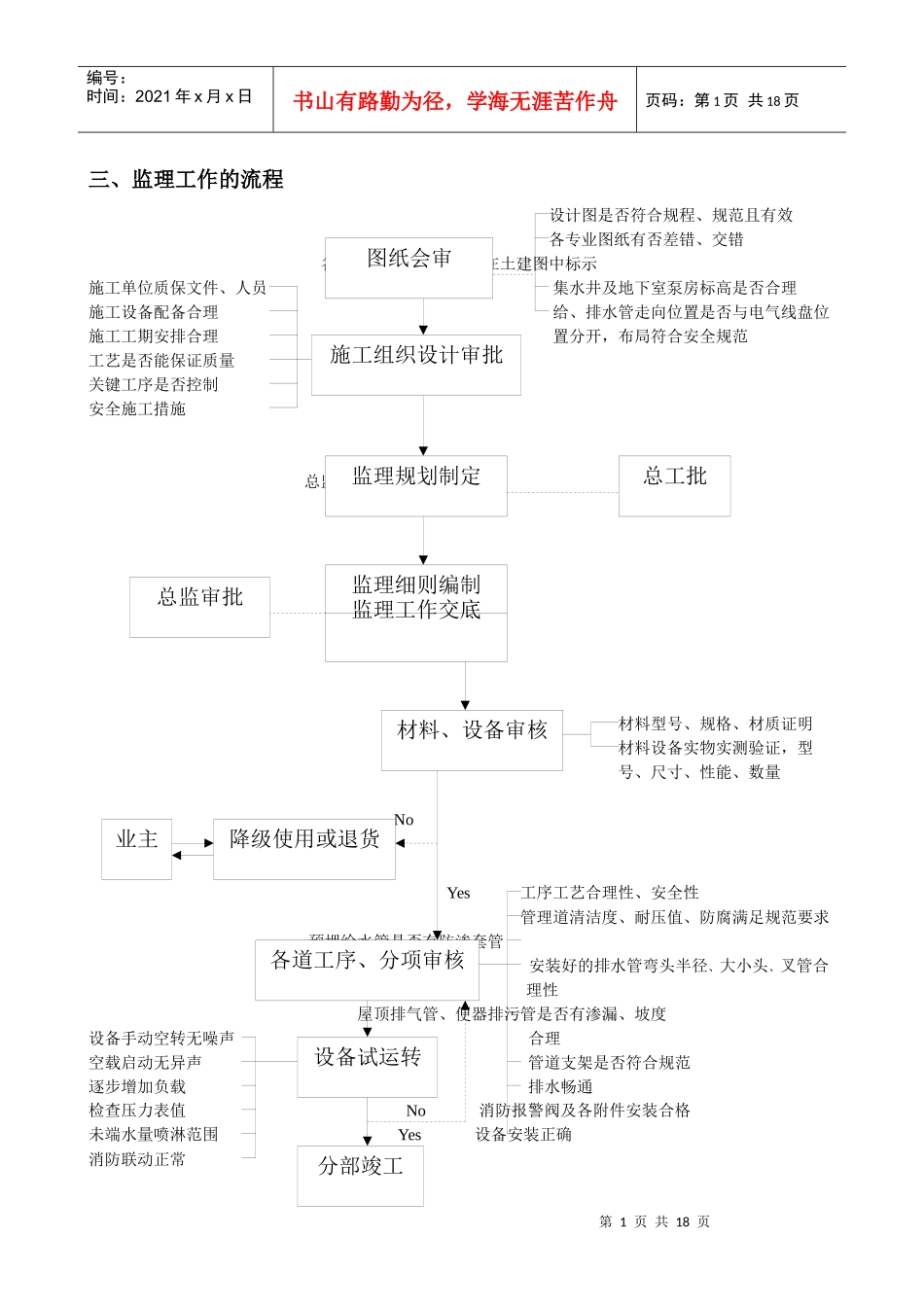

瑞凯国际消防水池及水监理细则一、细则编写的依据1．已批准的监理规划2．设计文件及专业标准3．施工组织设计二、本专业的特点1．给排水指民用住宅及商场、办公室的室内、外、上、下水道系统的安装及调试。2．消防指室内、外消防系统的安装及调试。3．本专业都有明确的安装验收规范GB50261-96及GB50242-2002，必须执行。第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页三、监理工作的流程设计图是否符合规程、规范且有效各专业图纸有否差错、交错各预埋件及预留孔是否在土建图中标示施工单位质保文件、人员集水井及地下室泵房标高是否合理施工设备配备合理给、排水管走向位置是否与电气线盘位施工工期安排合理置分开，布局符合安全规范工艺是否能保证质量关键工序是否控制安全施工措施总监制定材料型号、规格、材质证明材料设备实物实测验证，型号、尺寸、性能、数量NoYes工序工艺合理性、安全性管理道清洁度、耐压值、防腐满足规范要求预埋给水管是否有防渗套管安装好的排水管弯头半径、大小头、叉管合理性屋顶排气管、便器排污管是否有渗漏、坡度设备手动空转无噪声合理空载启动无异声管道支架是否符合规范逐步增加负载排水畅通检查压力表值No消防报警阀及各附件安装合格未端水量喷淋范围Yes设备安装正确消防联动正常图纸会审施工组织设计审批总工批监理规划制定总监审批监理细则编制监理工作交底材料、设备审核降级使用或退货业主各道工序、分项审核设备试运转分部竣工第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页四、施工准备1．给排水、消防施工应由通过专业培训并经审批的有施工许可证的施工单位及人员进行施工。2．设计图纸应有效且经过会审与技术交底，修改设计应有设计单位出具的设计变更通知单。3．有本专业的施工组织设计或方案，经批准后才可实施。4．系统的组件、管件、配件、器具、设备、材料应现场检查应符合下列要求：1)规格、型号、材质、性能符合设计及国家技术标准要求，具有中文质量合格证明文件。主要设备必须有完整的安装使用说明书，进场应经监理人员检查确认。外包装应完好。2)喷头、报警阀、压力开关、水流指示器等主要系统组件应具有消防产品生产许可证、合格证。5．喷头现场检验应符合下列要求：1)型号、规格应符合设计要求，有合格证。2)闭式喷头应进行密封性能试验，并无渗漏：抽查1%但不少于5只，试验压力应为3.0MPa，时间≥3min；当两只以上不合格时不得使用该批喷头；当一只不合格时应再抽查2%，但不得小于10只，重新进行密封性能试验；当仍有不合格时，不能使用该批喷头。6．阀门及附件现场检验应符合下列要求：1)型号、规格应符合设计要求，有合格证。2)报警阀应逐个进行渗漏试验，压力为额定工作的2倍，时间为5min，应无渗第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页漏。报警阀应有商标、型号、规格及水流方向的永久标志。3)一般给水阀门强度试验压力为公称压力的1.5倍；严密封试验压力为1.1倍，在试验持续时间内应保持不变且无渗漏，阀门试压持续时间应不少于下表表1阀门试验持续时间公称直径DN(mm)最短试验持续时间(S)严密性试验强度试验金属密封非金属密封≤5015151565~200301560250~456030180五、室内给水管道施工验收程序及要求：(一)程序：1．材料设备报验2．管道除锈、清扫3．立管、干管、支管安装4．支吊架安装5．系统水压试验6．系统冲冼及灌水试验7．试运行8．子分部工程与分项工程的划分：见下表1第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页序号子分部工程分项工程1室内给水系统给水管道及配件安装、室内消火栓系统安装、给水设备安装、管道防腐2室内排水系统排水管道及配件安装、雨水管道及配件安装3卫生器具安装卫生器具安装、卫生器具给水配件安装、卫生器具排水管道安装4室外给水管网给水管道安装、消防水泵接合器及室外消火栓安装、管沟及井室5室外排水管网排水管道安装、排水管沟与井池9．分项工程应按系统、区域、施工...
