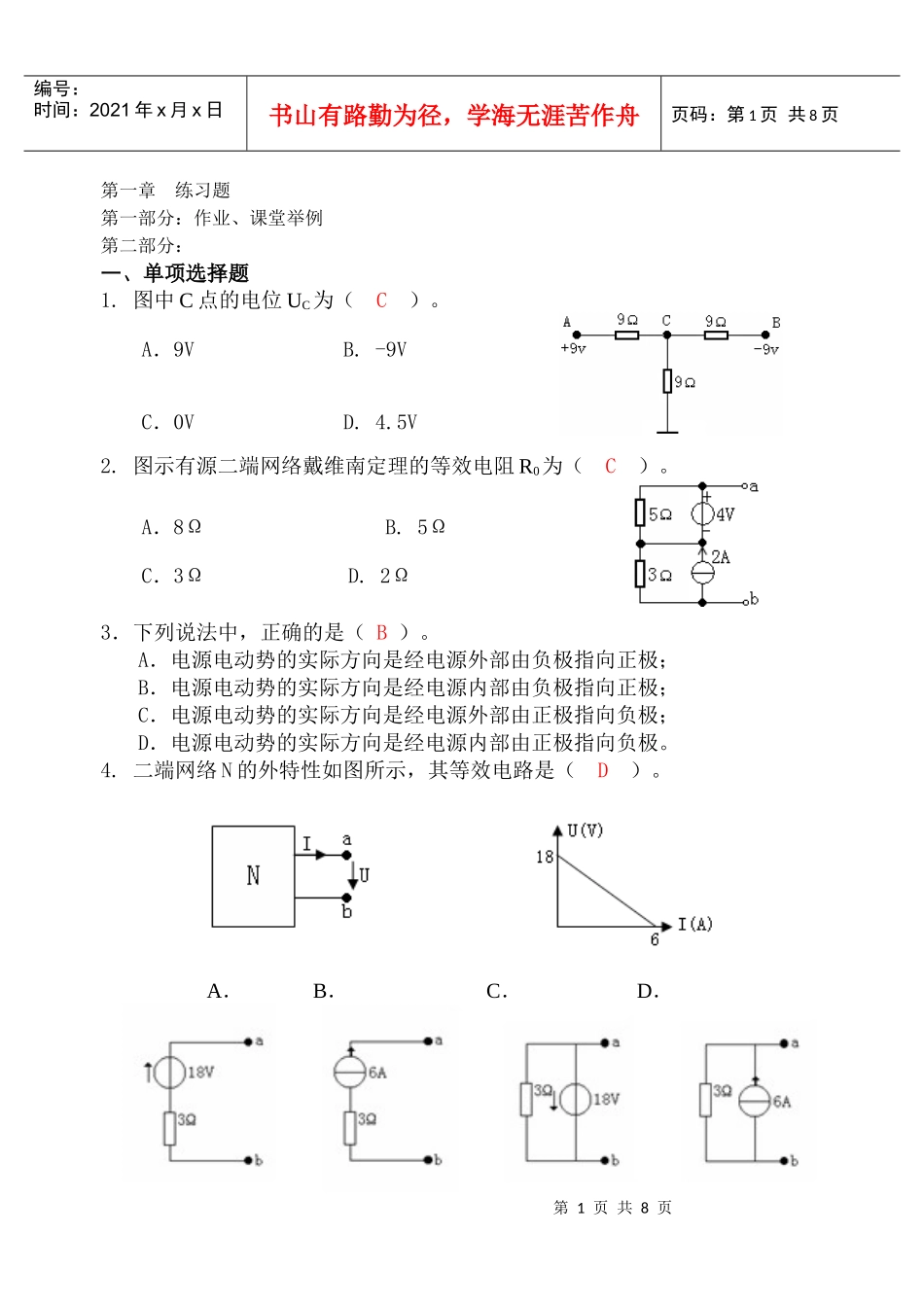

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第一章练习题第一部分：作业、课堂举例第二部分：一、单项选择题1.图中C点的电位UC为（C）。2.图示有源二端网络戴维南定理的等效电阻R0为（C）。3．下列说法中，正确的是（B）。A．电源电动势的实际方向是经电源外部由负极指向正极；B．电源电动势的实际方向是经电源内部由负极指向正极；C．电源电动势的实际方向是经电源外部由正极指向负极；D．电源电动势的实际方向是经电源内部由正极指向负极。4.二端网络N的外特性如图所示，其等效电路是（D）。A．B．C．D．A．9VB.-9VC．0VD.4.5VA．8ΩB.5ΩC．3ΩD.2Ω第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页5.下列叙述正确的是(C)。A．叠加原理适用于任何电路。B.线性电路中的电压、电流和功率都可以叠加。C．叠加原理只适用于线性电路中电流或电压的计算，不能用来计算功率。D.叠加原理只能用来计算线性电路中的电流。二、填空题1．已知图中Uac=－1V，Uab=4V，则Ubc=-5V。2．电路的三种工作状态是开路、通路和__短路_。3．电路如下图所示，图中元件A的功率P=-50W。4．电路如图所示，IB=5A，IC=－3A，则IA=8A。5．电路如下图所示，E=4V，I=4A，R=2Ω，恒流源的功率PI=-16W。6．电路如下左图所示，A点电位VA=36V。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页7．电路如上右图所示，图示电路的戴维南等效电源的内阻Rab=_0_Ω。三、辨析题答题要求：认为正确的请在“（）”内填“√”；认为错误的请在“（）”内填“×”，并写出正确的结论。1．（√）电路中任意一点的电位是相对值。2．（√）负电荷的定向移动也能产生电流。3．（×）因为P=IU表示某元器件的电压与电流的参考方向关联，所以该元器件一定是负载。答：只有当P=IU＞0时，该元器件才是负载。4．（×）某元器件的电压与电流的参考方向关联，则此时的参考方向分别就是电压和电流的实际方向。答：如果计算所得到的电压或电流的值大于0，则电压或电流的参考方向就是实际方向；如果计算的值小于0，则电压或电流的参考方向与实际方向相反。5．（√）电路如下左图所示，则a、b两点间的电位关系为Ua-Ub=U1-U2。四、简答题五、计算题1．测得一个有源二端网络的开路电压为8V，短路电流为0.5A，请计算外接电阻为RL=24Ω时的电流和RL两端的电压？答：将此有源二端网络用戴维南等效电路代替，如图所示第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页电源内阻R0=80.5=16ΩUL=2424+16×8=4.8VI=4.824=0.2A2．求电源等效变换计算流过电阻R1的电流。答：利用电源等效变换法可以将原电路化简为：3．用戴维南定理计算电流I。答：（1）先计算开路电压，并将电流源化成电压源，如下图。IR1=44+4(13+2)=7.5(A)，方向自上而下。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页I=12−63+6=23(A)UOC=-2+12-6×2/3=6(V)（2）再求等效电阻Rab将恒压源和恒流源除去，得电路如图。Rab=3×63+6+1+1=4(Ω)（3）由戴维南定理可知，有源二端网络等效为一个电压源，如图。I=64+2=1(A)4.如图示电路中，Rl=10Ω，R2=20Ω，R3=30Ω，R4=40Ω，E1=50V，E2=40V，I′＝I″=0.4A，求流过E2的电流I2=?，E2是电源还是负载?第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页答：设I1为从E1的正极流出的电流E1−E2=I1(R1+R3+R4)+(I¿+I1)R2I1=E1−E2−I¿R2R1+R2+R3+R4=0.02(A)I2=I¿+I1=0.4+0.02=0.42(A),由此判定E2是负载。5.求右图中I=？。6．用戴维南定理求下图所示电路的电压U。答：在下图所示电路中，将6Ω电阻支路开路求UOCUOC=4−62+1+3×3+6=5VR0=(1+2)×31+2+3=1.5ΩU=61.5+6×5=4V7.求如图所示的无源二端网络的输入电阻R=？。答：将原电路可以化简成右图，则：I=92+8=0.9A第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页答：R=(20...
