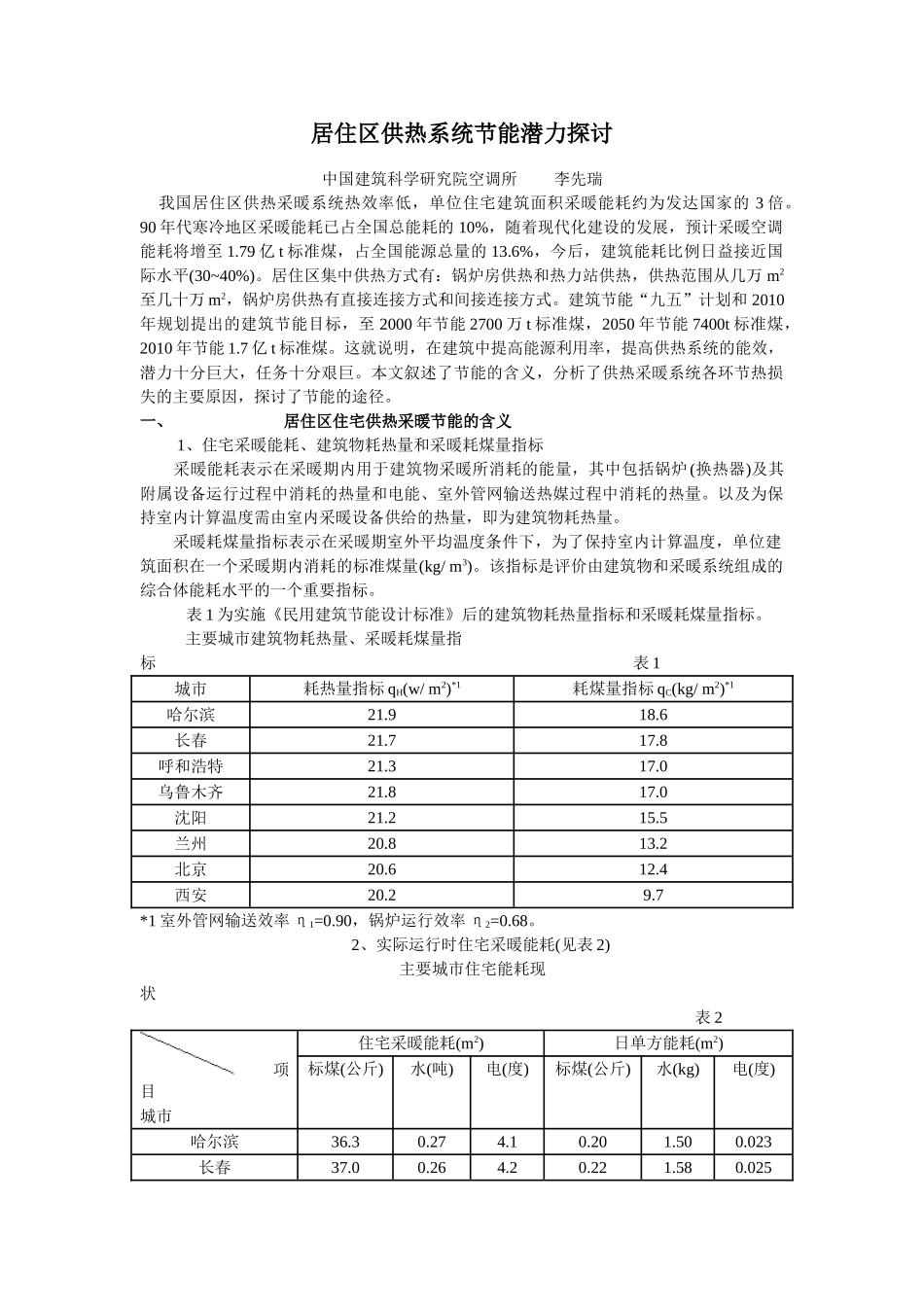

居住区供热系统节能潜力探讨中国建筑科学研究院空调所李先瑞我国居住区供热采暖系统热效率低，单位住宅建筑面积采暖能耗约为发达国家的3倍。90年代寒冷地区采暖能耗已占全国总能耗的10%，随着现代化建设的发展，预计采暖空调能耗将增至1.79亿t标准煤，占全国能源总量的13.6%，今后，建筑能耗比例日益接近国际水平(30~40%)。居住区集中供热方式有：锅炉房供热和热力站供热，供热范围从几万m2至几十万m2，锅炉房供热有直接连接方式和间接连接方式。建筑节能“九五”计划和2010年规划提出的建筑节能目标，至2000年节能2700万t标准煤，2050年节能7400t标准煤，2010年节能1.7亿t标准煤。这就说明，在建筑中提高能源利用率，提高供热系统的能效，潜力十分巨大，任务十分艰巨。本文叙述了节能的含义，分析了供热采暖系统各环节热损失的主要原因，探讨了节能的途径。一、居住区住宅供热采暖节能的含义1、住宅采暖能耗、建筑物耗热量和采暖耗煤量指标采暖能耗表示在采暖期内用于建筑物采暖所消耗的能量，其中包括锅炉(换热器)及其附属设备运行过程中消耗的热量和电能、室外管网输送热媒过程中消耗的热量。以及为保持室内计算温度需由室内采暖设备供给的热量，即为建筑物耗热量。采暖耗煤量指标表示在采暖期室外平均温度条件下，为了保持室内计算温度，单位建筑面积在一个采暖期内消耗的标准煤量(kg/m3)。该指标是评价由建筑物和采暖系统组成的综合体能耗水平的一个重要指标。表1为实施《民用建筑节能设计标准》后的建筑物耗热量指标和采暖耗煤量指标。主要城市建筑物耗热量、采暖耗煤量指标表1城市耗热量指标qH(w/m2)*1耗煤量指标qC(kg/m2)*1哈尔滨21.918.6长春21.717.8呼和浩特21.317.0乌鲁木齐21.817.0沈阳21.215.5兰州20.813.2北京20.612.4西安20.29.7*1室外管网输送效率η1=0.90，锅炉运行效率η2=0.68。2、实际运行时住宅采暖能耗(见表2)主要城市住宅能耗现状表2项目城市住宅采暖能耗(m2)日单方能耗(m2)标煤(公斤)水(吨)电(度)标煤(公斤)水(kg)电(度)哈尔滨36.30.274.10.201.500.023长春37.00.264.20.221.580.025吉林32.10.343.30.192.060.020沈阳27.80.153.40.171.010.023大连22.70.170.028包头40.90.255.60.231.390.031北京17.70.073.30.130.520.024天津32.40.082.40.270.670.020太原46.40.225.10.311.470.034乌鲁木齐35.80.135.70.200.720.032(平均)28.90.173.80.201.210.026*摘自全国房地产科技情报网供暖专业网《锅炉供暖节能经济技术政策研究》。3、节能的含义住宅供热采暖节能潜力表3城市实际运行能耗(kg标煤/m2)节能采暖能耗(kg标煤/m2)节能潜力(kg标煤/m2)节能率(%)哈尔滨长春沈阳乌鲁木齐28.328.8621.727.918.617.815.517.09.711.066.210.934382939节能潜力表示实施民用建筑节能设计标准前后居住区供热系统单位建筑面积采暖能耗的差。节能的含义，即意味着减少不必要的供热采暖能耗，数量上等于节能潜力。节能率是用百分数表示的节能潜力，它表示居住区供热采暖系统最大的节能量。从表3可知：①节能率约为30~40%，说明节能潜力很大。②不同城市节能率不同，有些城市重视节能，基础较好，节能率略低些。③不同供热系统，节能率不同。表3是以锅炉房供热为对象计算住宅能耗的，若热电厂供热，则热电厂供热效率约为83%，一次网热效率约为95%，热力站热效率约为95%，住宅采暖能耗比锅炉房供热少，节能率约提高5%。4、节能目标根据《民用建筑节能设计标准(采暖居住建筑部分)》的规定，节能目标是，在各地1980~1981年住宅通用设计能耗水平基础上节能50%，其中建筑物节能率应达到35%，供热系统的节能率应达到23.6%，即锅炉运行效率应从0.55提高到0.68，管网输送效率应从0.85提高到0.9。以此为依据，确定如下的节能目标(见表4)。节能包括节煤、节电和节水。供热采暖系统的一、二次水的动力消耗以耗电输热比(EHR)为节能目标。设计条件下输送单位热量的耗电量EHR值应不大于下式的计算值。供热系统节能目标表4热源热效率(%)一次网热效率(%)热力站热效率*1(%)二次网热效率(%)锅炉房供热6890区域锅炉房供热809598(α>3000)90热电厂供热859598(α>3000)90*1：α-热力站换热器的传热系数，单...
