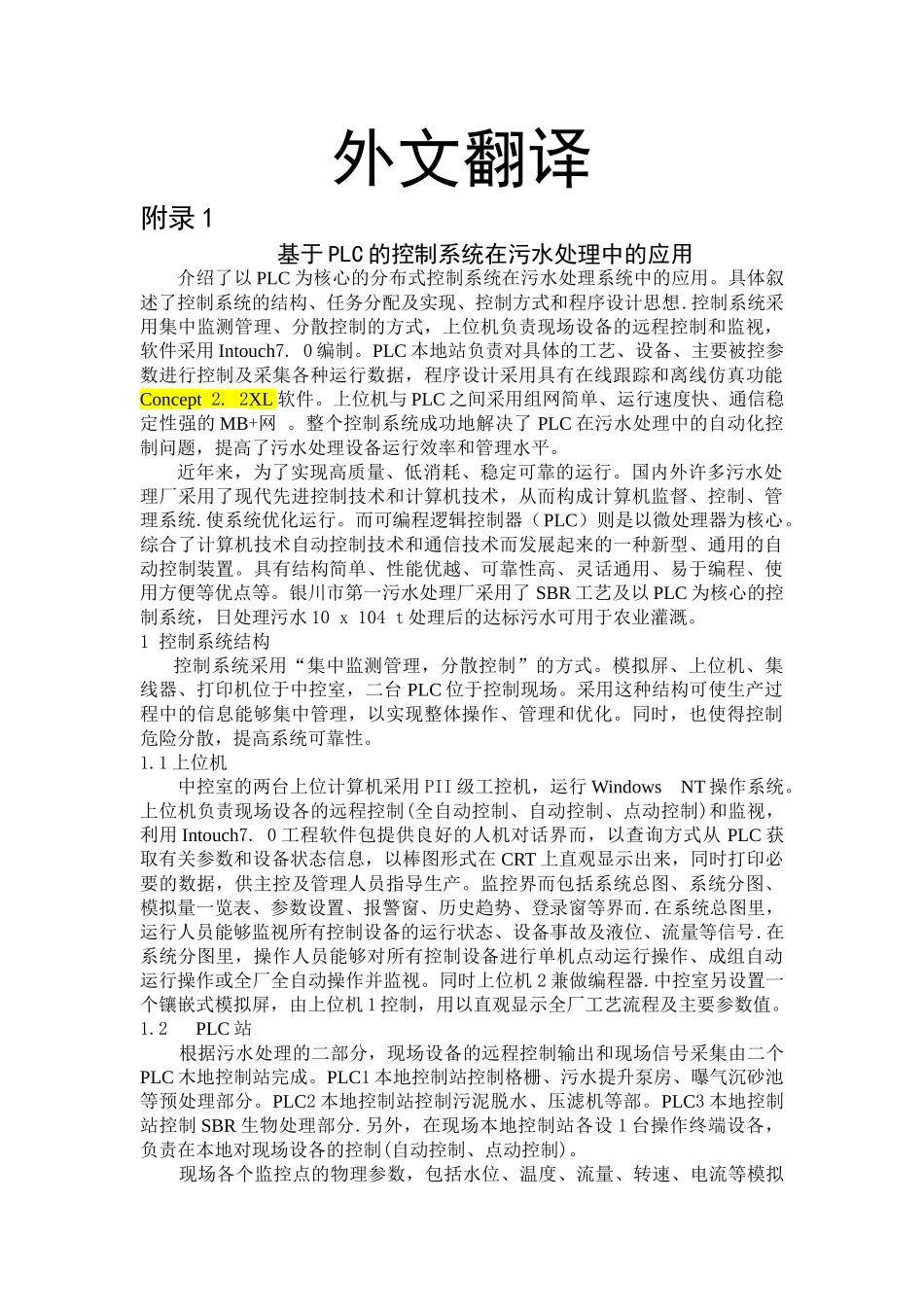

外文翻译附录1基于PLC的控制系统在污水处理中的应用介绍了以PLC为核心的分布式控制系统在污水处理系统中的应用。具体叙述了控制系统的结构、任务分配及实现、控制方式和程序设计思想.控制系统采用集中监测管理、分散控制的方式，上位机负责现场设备的远程控制和监视，软件采用Intouch7.0编制。PLC本地站负责对具体的工艺、设备、主要被控参数进行控制及采集各种运行数据，程序设计采用具有在线跟踪和离线仿真功能Concept2.2XL软件。上位机与PLC之间采用组网简单、运行速度快、通信稳定性强的MB+网。整个控制系统成功地解决了PLC在污水处理中的自动化控制问题，提高了污水处理设备运行效率和管理水平。近年来，为了实现高质量、低消耗、稳定可靠的运行。国内外许多污水处理厂采用了现代先进控制技术和计算机技术，从而构成计算机监督、控制、管理系统.使系统优化运行。而可编程逻辑控制器（PLC）则是以微处理器为核心。综合了计算机技术自动控制技术和通信技术而发展起来的一种新型、通用的自动控制装置。具有结构简单、性能优越、可靠性高、灵话通用、易于编程、使用方便等优点等。银川市第一污水处理厂采用了SBR工艺及以PLC为核心的控制系统，日处理污水10x104t处理后的达标污水可用于农业灌溉。1控制系统结构控制系统采用“集中监测管理，分散控制”的方式。模拟屏、上位机、集线器、打印机位于中控室，二台PLC位于控制现场。采用这种结构可使生产过程中的信息能够集中管理，以实现整体操作、管理和优化。同时，也使得控制危险分散，提高系统可靠性。1.1上位机中控室的两台上位计算机采用PII级工控机，运行WindowsNT操作系统。上位机负责现场设各的远程控制(全自动控制、自动控制、点动控制)和监视，利用Intouch7.0工程软件包提供良好的人机对话界而，以查询方式从PLC获取有关参数和设备状态信息，以棒图形式在CRT上直观显示出来，同时打印必要的数据，供主控及管理人员指导生产。监控界而包括系统总图、系统分图、模拟量一览表、参数设置、报警窗、历史趋势、登录窗等界而.在系统总图里，运行人员能够监视所有控制设备的运行状态、设备事故及液位、流量等信号.在系统分图里，操作人员能够对所有控制设备进行单机点动运行操作、成组自动运行操作或全厂全自动操作并监视。同时上位机2兼做编程器.中控室另设置一个镶嵌式模拟屏，由上位机1控制，用以直观显示全厂工艺流程及主要参数值。1.2PLC站根据污水处理的二部分，现场设备的远程控制输出和现场信号采集由二个PLC木地控制站完成。PLC1本地控制站控制格栅、污水提升泵房、曝气沉砂池等预处理部分。PLC2本地控制站控制污泥脱水、压滤机等部。PLC3本地控制站控制SBR生物处理部分.另外，在现场本地控制站各设1台操作终端设各，负责在本地对现场设各的控制(自动控制、点动控制)。现场各个监控点的物理参数，包括水位、温度、流量、转速、电流等模拟量，由对应的一次仪表传感器或变送器检测出来并转变为4～20mA电流信号，经屏蔽电缆送到各个子系统的PLC内，由PLC通过各种模块接口采样电信号。同样，模拟量控制信号由PLC输出后以4～20mA电流形式送到执行机构，控制执行机构的动作。施耐德公司的ModiconQuantum系列PLC为满足开放的、基于标准的网络连接和现场总线连接等应用技术提供了多种网络选择，支持Modbus,Mod-busPlus（MB+），远程I/0,TCP/IP等网络连接，具有较强的灵活性。因此，污水处理中用到的PLC选用施耐德的ModiconOuantum系列。1.3通信MB+协议是Modicon公司推出的一个开放式的采用IEEE802.4令牌协议的现场总线通信5协议。MB+网络同其他网络相比具有组网简单、投资少、网络速度快、通信稳定性强等特点，它使计算机、控制器和其他数据源通过使用双绞线或光缆在整个网络上作为同位体进行通信。而ModiconQuantum系列PLC的CPU模块含有MB+通信口，因此，通信网络选用MB+网络.中控室的两台上位机、二个PLC本地控制站通过MB+网络连接在一起。PLC的CPU模块通过MB+通信口与两台上位机进行数据交换，采集上位监控系统的各种操作指令及现场检测信号和数据，经过分析处理，通过输出模块向控制对象输出控制信号；同时，PLC通过MB+网向上...
