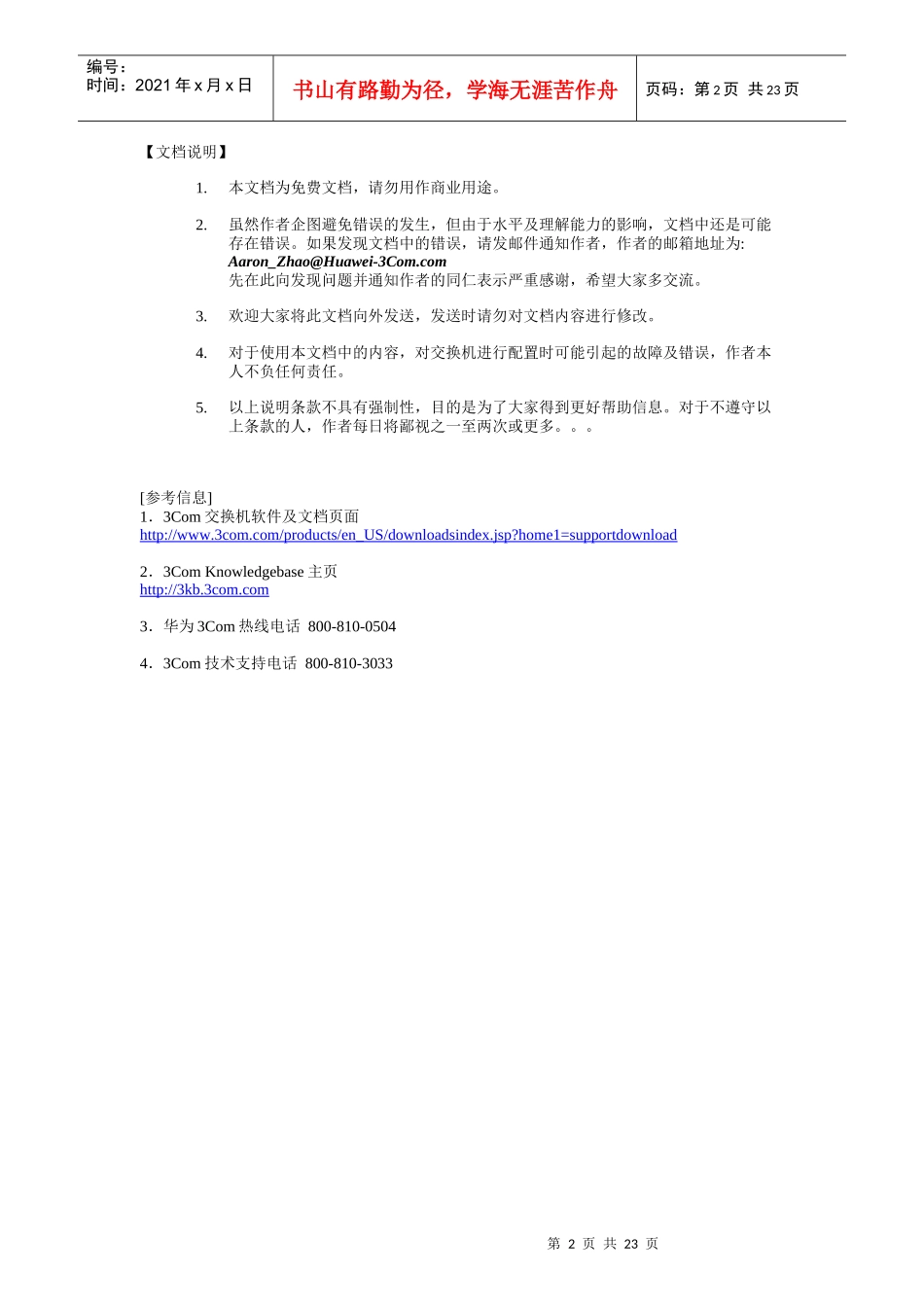

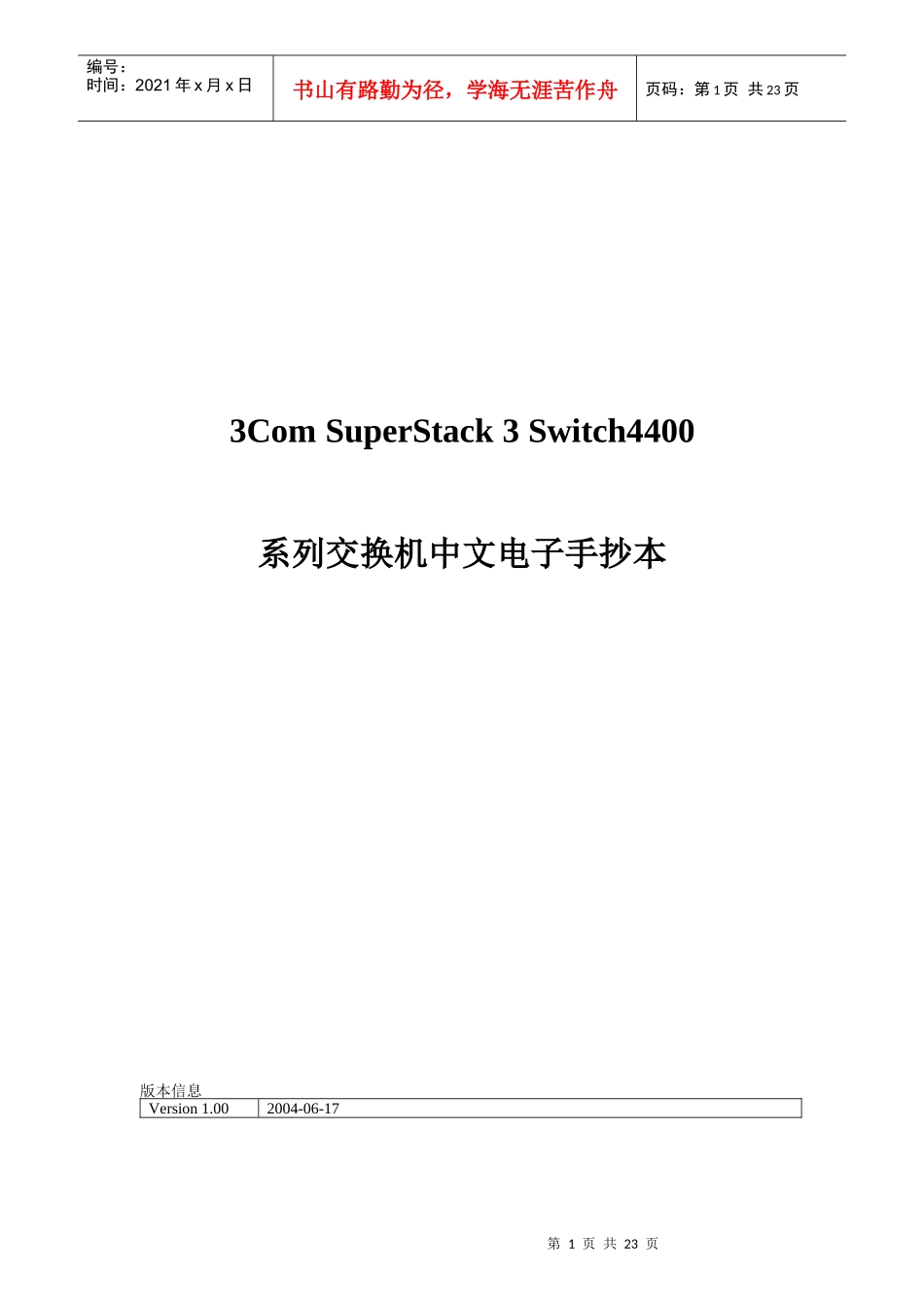

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页3ComSuperStack3Switch4400系列交换机中文电子手抄本版本信息Version1.002004-06-17第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页【文档说明】1.本文档为免费文档，请勿用作商业用途。2.虽然作者企图避免错误的发生，但由于水平及理解能力的影响，文档中还是可能存在错误。如果发现文档中的错误，请发邮件通知作者，作者的邮箱地址为:Aaron_Zhao@Huawei-3Com.com先在此向发现问题并通知作者的同仁表示严重感谢，希望大家多交流。3.欢迎大家将此文档向外发送，发送时请勿对文档内容进行修改。4.对于使用本文档中的内容，对交换机进行配置时可能引起的故障及错误，作者本人不负任何责任。5.以上说明条款不具有强制性，目的是为了大家得到更好帮助信息。对于不遵守以上条款的人，作者每日将鄙视之一至两次或更多。。。[参考信息]1．3Com交换机软件及文档页面http://www.3com.com/products/en_US/downloadsindex.jsp?home1=supportdownload2．3ComKnowledgebase主页http://3kb.3com.com3．华为3Com热线电话800-810-05044．3Com技术支持电话800-810-3033第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页SS34400交换机介绍SS34400交换机是3Com生产的可管理的二层交换机系列产品，该系列交换机目前包括的型号如下：3C17204，48端口的4400。包括48个10Base-T/100Base-Tx自适应口，2个扩展槽位(在机箱后面)3C17203，24端口的4400。包括24个10Base-T/100Base-Tx自适应口，2个扩展槽位(在机箱后面)3C17210，24端口的4400。包括24个100Base-Fx光纤端口MT-RJ，2个扩展槽位(在机箱后面)3C17205，4400PWR。包括24个10Base-T/100Base-Tx自适应口，并支持PowerOverEthernet，2个扩展槽位(在机箱后面)3C17206，4400SE。包括24个10Base-T/100Base-Tx自适应口，2个扩展槽位(在机箱后面)所有4400系列交换机都有2个扩展槽位，在机箱后面，可以选择的扩展模块有以下这些，1000Base-T模块(3C17220)，1000Base-SX模块(3C17221)、100Base-FX模块(3C17222)、1000Base-LX模块(3C17223)及堆叠模块(3C17227)、堆叠扩展模块(3C17228)。以上这些模块插在那个扩展槽位都可以，没有什么先后、左右的规定。与其他二层交换机如4200、3300等相比，4400在性能及功能方面是有一定优势的，相应的其价格也较其他二层交换机也要贵一些。如果用户对性能及功能方面要求比较高，那么4400比其他3Com的二层交换机要更适合一些。注意4400系列交换机(除了4400SE)支持四层的QoS功能，但不支持三层的路由功能。从功能和性能上讲，4400具有以下特点：可堆叠。详细情况后面章节介绍除通过Console口进行管理外，还可以配置管理地址，远程通过Telnet方式及Web方式来进行管理。但是，强烈建议用户及代理商不要使用Web方式(因为显得太不专业了)。支持基于SNMP的网管基本的二层交换功能，其性能为：48口的4400交换容量17.6Gbps，包转发率10.1MPPS；其他的都是交换容量8.8Gbps，包转发率6.6MPPS所有端口支持自协商Auto-Negotiation及MDI/MDIX自适应支持VLAN、STP、MulticastFilter、BroadcastControl、QoS等功能，详细配置情况，后面章节具体介绍第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页SS34400交换机典型配置【管理方式】4400交换机支持通过Console口(串口)管理、配置管理IP后用Telnet/Web方式管理，以及通过标准的SNMP网管系统进行管理。建议用户尽量使用命令行方式(CLI-CommandLineInterface)对交换机进行配置管理，包括Console口及Telnet方式。对于Web方式及网管系统，用来观察监控交换机的运行情况可以，用来作为配置的手段，不建议使用。一、Console口管理方式通过Console口对交换机进行管理是最基本的一种方式，也是最后一种管理方式，当其他管理方式都不能进入...
