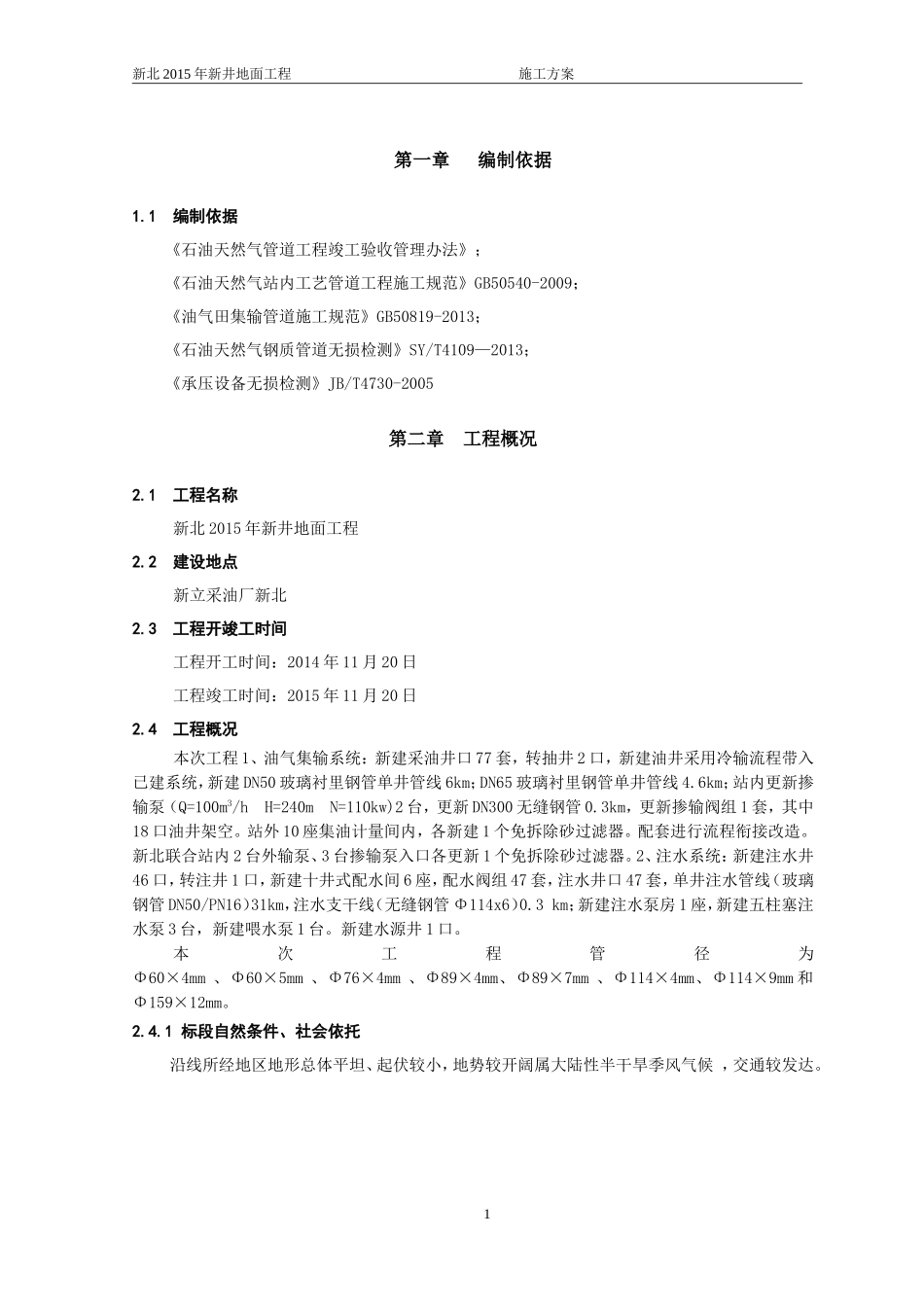

新北2015年新井地面工程施工方案第一章编制依据1.1编制依据《石油天然气管道工程竣工验收管理办法》；《石油天然气站内工艺管道工程施工规范》GB50540-2009；《油气田集输管道施工规范》GB50819-2013；《石油天然气钢质管道无损检测》SY/T4109—2013；《承压设备无损检测》JB/T4730-2005第二章工程概况2.1工程名称新北2015年新井地面工程2.2建设地点新立采油厂新北2.3工程开竣工时间工程开工时间：2014年11月20日工程竣工时间：2015年11月20日2.4工程概况本次工程1、油气集输系统：新建采油井口77套，转抽井2口，新建油井采用冷输流程带入已建系统，新建DN50玻璃衬里钢管单井管线6km；DN65玻璃衬里钢管单井管线4.6km；站内更新掺输泵（Q=100m3/hH=240mN=110kw)2台，更新DN300无缝钢管0.3km，更新掺输阀组1套，其中18口油井架空。站外10座集油计量间内，各新建1个免拆除砂过滤器。配套进行流程衔接改造。新北联合站内2台外输泵、3台掺输泵入口各更新1个免拆除砂过滤器。2、注水系统：新建注水井46口，转注井1口，新建十井式配水间6座，配水阀组47套，注水井口47套，单井注水管线（玻璃钢管DN50/PN16）31km，注水支干线（无缝钢管Φ114x6）0.3km；新建注水泵房1座，新建五柱塞注水泵3台，新建喂水泵1台。新建水源井1口。本次工程管径为Φ60×4mm、Φ60×5mm、Φ76×4mm、Φ89×4mm、Φ89×7mm、Φ114×4mm、Φ114×9mm和Φ159×12mm。2.4.1标段自然条件、社会依托沿线所经地区地形总体平坦、起伏较小，地势较开阔属大陆性半干旱季风气候，交通较发达。1新北2015年新井地面工程施工方案2.4.2主要工程量本次工程计量间、配水间部分按实际发生量为准。本次工程单井管线、注水支干线部分按实际发生量为准。第三章检测部署3.1概述为了高质量、高标准的完成这一工程，我们将精心组织、周密部署、科学管理，以严细认真的工作态度创建一流的检测质量和业绩。我们坚决服从业主和监理的指令，配合好施工单位的工作，不论何种原因，决不因无损检测而影响施工单位的焊接进度。并做好数字化管道的工作。3.2检测能力分析根据满足检测要求和按高标准的要求进行检测。人员资质：射线和超声波Ⅱ级人员不少于2人，表面Ⅱ级人员不少于2人，Ⅰ级检测人员数量随工程要求随时进行调整，完全满足工程检测要求。3.3项目组织机构根据检测能力分析，保证工程无损检测施工质量和进度计划，设置由项目经理垂直管理的项目组织机构，确保项目质量体系得到良好的运转，最终实现质量目标。组织机构相关人员序号姓名职务1王海波项目负责人2曹秀荣检测员3徐剑英检测员4解洪学检测员5张雪寒检测员6扈帅帅检测员3.4岗位职责3.4.1项目负责人岗位职责1、认真贯彻执行国家和上级部门计量、质量、安全等方面的法律法规，全面推动中心质量管理体系和HSE体系的运作。2、全面负责驻外项目部的各项工作。3、负责项目工程工作目标和任务的完成。负责编制公司的发展规划和工作计划。4、严格按检测方案和预定的进度，合理的安排检测工作，保证检测工作的顺利开展。2新北2015年新井地面工程施工方案5、负责项目部人员的管理、分工和协调工作。6、严格执行安全管理规定，对偶发事件要及时进行处理和汇报，保证检测作业人员的健康和国有财产的不损失。7、负责检测技术问题的处理和现场检测质量，并对此负责。8、负责项目部内、外工作的协调，搞好内、外部关系。9、负责项目工程款的预结算和结算。3.4.2技术负责人岗位职责1、在项目经理的领导下，全面落实国家和上级部门在管道管理、监督与检测方面的法律、法规和标准，全面负责本项目工程的各项技术工作。2、负责落实本项目工程工作目标的完成和检测方案的编制工作。3、负责本项目各类种检测方案、报告的审批，对最终检测结果负责。4、负责各类检测报告、检测方案和原始记录的审核，对检测结果全面负责。负责受理检测质量、检测事故的申诉、投诉工作，组织召开事故分析会和质量分析会。5、负责协调各岗位人员的工作，抓好检测人员的业务培训和上岗培训考核工作，提高公司人员的业务素质和技术水平，以取得最佳经济效益。6、完成项目经理交办的其它各项工作。3.4.3责任师岗位职责1、负责...
