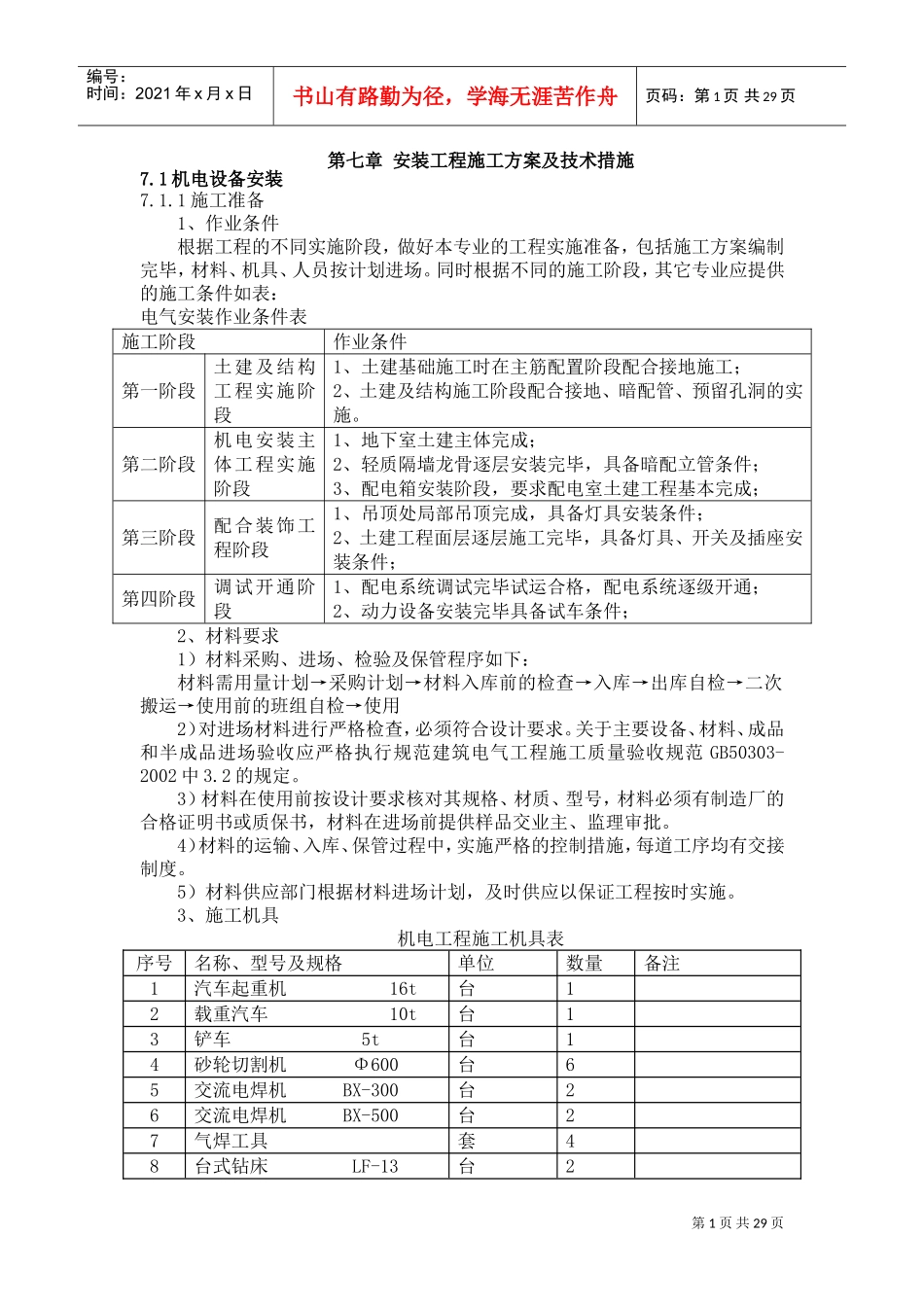

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页第七章安装工程施工方案及技术措施7.1机电设备安装7.1.1施工准备1、作业条件根据工程的不同实施阶段，做好本专业的工程实施准备，包括施工方案编制完毕，材料、机具、人员按计划进场。同时根据不同的施工阶段，其它专业应提供的施工条件如表：电气安装作业条件表施工阶段作业条件第一阶段土建及结构工程实施阶段1、土建基础施工时在主筋配置阶段配合接地施工；2、土建及结构施工阶段配合接地、暗配管、预留孔洞的实施。第二阶段机电安装主体工程实施阶段1、地下室土建主体完成；2、轻质隔墙龙骨逐层安装完毕，具备暗配立管条件；3、配电箱安装阶段，要求配电室土建工程基本完成；第三阶段配合装饰工程阶段1、吊顶处局部吊顶完成，具备灯具安装条件；2、土建工程面层逐层施工完毕，具备灯具、开关及插座安装条件；第四阶段调试开通阶段1、配电系统调试完毕试运合格，配电系统逐级开通；2、动力设备安装完毕具备试车条件；2、材料要求1）材料采购、进场、检验及保管程序如下：材料需用量计划→采购计划→材料入库前的检查→入库→出库自检→二次搬运→使用前的班组自检→使用2）对进场材料进行严格检查，必须符合设计要求。关于主要设备、材料、成品和半成品进场验收应严格执行规范建筑电气工程施工质量验收规范GB50303-2002中3.2的规定。3）材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂的合格证明书或质保书，材料在进场前提供样品交业主、监理审批。4）材料的运输、入库、保管过程中，实施严格的控制措施，每道工序均有交接制度。5）材料供应部门根据材料进场计划，及时供应以保证工程按时实施。3、施工机具机电工程施工机具表序号名称、型号及规格单位数量备注1汽车起重机16t台12载重汽车10t台13铲车5t台14砂轮切割机Φ600台65交流电焊机BX-300台26交流电焊机BX-500台27气焊工具套48台式钻床LF-13台2第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页序号名称、型号及规格单位数量备注9液压小推车5t台210对讲机对4计量检测器具表序号名称型号规格数量备注1试验变压器TSB1台2兆欧表2500V/1000V/500V1/1/1块3接地电阻测试仪ZC-82块4水准仪S31台5指针式万用表U-2014块6智能万用电桥QS-881块7变比组别全自动测量仪BBC-1-11块8直流泄漏试验变压器TDM1块9工频相位仪DPX0～360º40-60HZ1块10互感器校验仪DS96081块11高压开关测试仪KJTC-31块12交直流稳压电源YSJ-1A1块13自动LCR测量仪ZLBA1块14工频电源YP-21块15低压变压器DDG10/2.51块16精密电压互感器HJS21块17高压测量装置TRC-10V/0.11块18标准电流互感器HL23-2000/51块19三相调压器TSGC1块20单相调压器TDGS-20/0.0320KVA1块21单相调压器TDGS-51块22氧化锌避雷器校验仪GCBL-21块23大电流发生器SLQ-828000A1块24升流器SLQ-822000A1块25交直流电压表T24-V/T26-V各1块26交直流电流表D26-A1块27交直流毫安表C21-MA115～30A25～50A1块28数字电压表PZ134-51块29毫安毫伏表C41-MA1块30伏安表T31-VA1块31微安表C31-ηA1块32钳型电流表MG243块33数字电秒表DS880-31块34核相器DE-10/351块第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页序号名称型号规格数量备注35功率因数表D311块36电能表DBE61块37瓦特表D26-W1块38相序表1块第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页7.1.2电气工程主要施工程序电气工程主要施工程序图设计图纸会审、技术交底、加工件委托工、机具计划准备配合土建电管预埋管件整理电气设备材料计划准备钢管敷设接地及埋设连线电缆桥架安装低压开关柜基础型钢制安就位穿线电力变压器安装电力、控制电缆敷设电缆头制安防雷接地安装灯器具接线线端校核、接线电气系统检测送电前系统检测低压电气控制设备安装照明动力配电箱灯器具安装送电试车质检验收第5页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页7.1.3主要施工方法及技术要求7.1.3.1预留预埋1、施工准备施...
