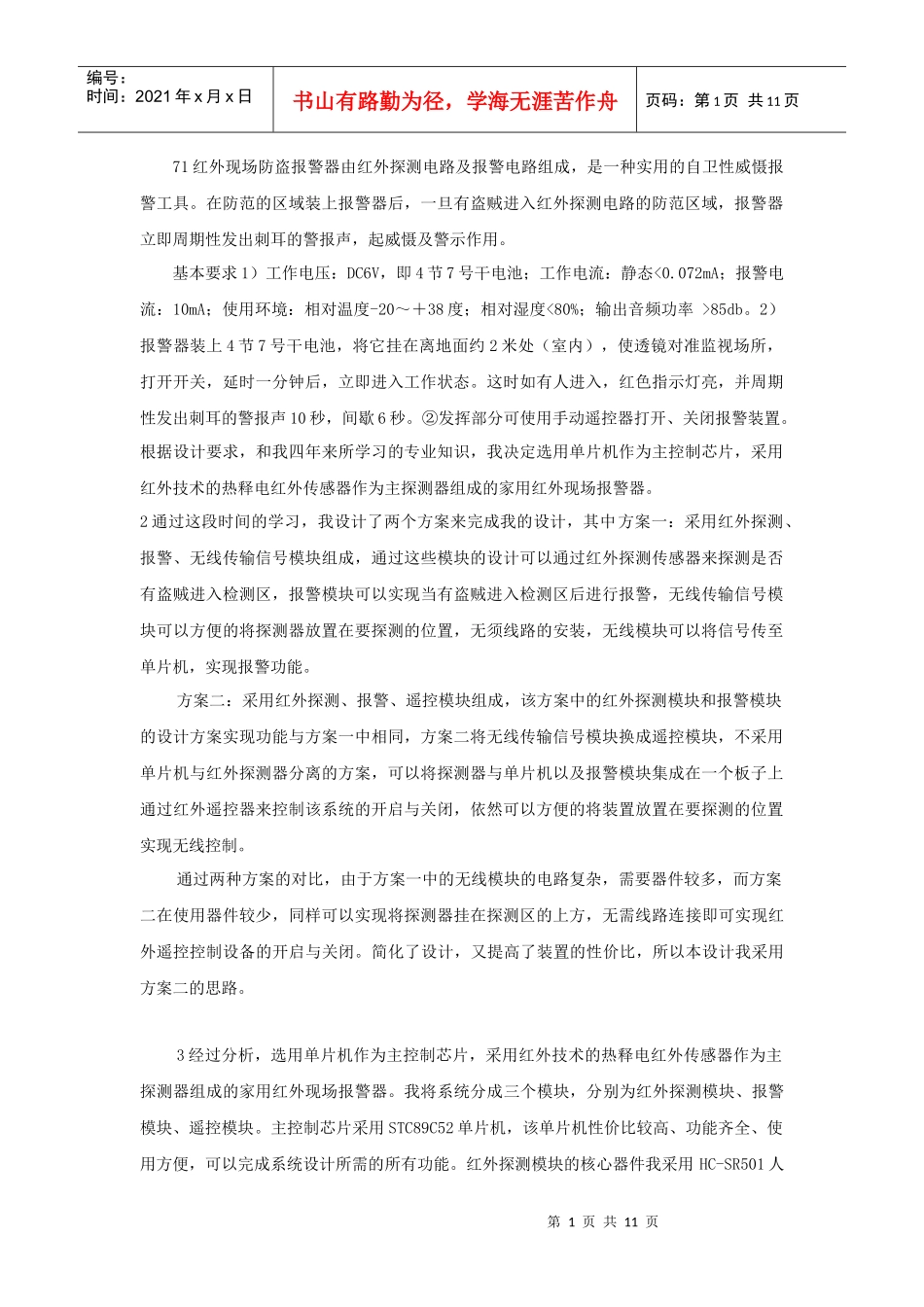

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页71红外现场防盗报警器由红外探测电路及报警电路组成，是一种实用的自卫性威慑报警工具。在防范的区域装上报警器后，一旦有盗贼进入红外探测电路的防范区域，报警器立即周期性发出刺耳的警报声，起威慑及警示作用。基本要求1）工作电压：DC6V，即4节7号干电池；工作电流：静态<0.072mA；报警电流：10mA；使用环境：相对温度-20～＋38度；相对湿度<80%；输出音频功率>85db。2）报警器装上4节7号干电池，将它挂在离地面约2米处（室内），使透镜对准监视场所，打开开关，延时一分钟后，立即进入工作状态。这时如有人进入，红色指示灯亮，并周期性发出刺耳的警报声10秒，间歇6秒。②发挥部分可使用手动遥控器打开、关闭报警装置。根据设计要求，和我四年来所学习的专业知识，我决定选用单片机作为主控制芯片，采用红外技术的热释电红外传感器作为主探测器组成的家用红外现场报警器。2通过这段时间的学习，我设计了两个方案来完成我的设计，其中方案一：采用红外探测、报警、无线传输信号模块组成，通过这些模块的设计可以通过红外探测传感器来探测是否有盗贼进入检测区，报警模块可以实现当有盗贼进入检测区后进行报警，无线传输信号模块可以方便的将探测器放置在要探测的位置，无须线路的安装，无线模块可以将信号传至单片机，实现报警功能。方案二：采用红外探测、报警、遥控模块组成，该方案中的红外探测模块和报警模块的设计方案实现功能与方案一中相同，方案二将无线传输信号模块换成遥控模块，不采用单片机与红外探测器分离的方案，可以将探测器与单片机以及报警模块集成在一个板子上通过红外遥控器来控制该系统的开启与关闭，依然可以方便的将装置放置在要探测的位置实现无线控制。通过两种方案的对比，由于方案一中的无线模块的电路复杂，需要器件较多，而方案二在使用器件较少，同样可以实现将探测器挂在探测区的上方，无需线路连接即可实现红外遥控控制设备的开启与关闭。简化了设计，又提高了装置的性价比，所以本设计我采用方案二的思路。3经过分析，选用单片机作为主控制芯片，采用红外技术的热释电红外传感器作为主探测器组成的家用红外现场报警器。我将系统分成三个模块，分别为红外探测模块、报警模块、遥控模块。主控制芯片采用STC89C52单片机，该单片机性价比较高、功能齐全、使用方便，可以完成系统设计所需的所有功能。红外探测模块的核心器件我采用HC-SR501人第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页体感应模块，该模块灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。该人体感应器可以实时检测探测区，当无人进入探测区时，红外探测模块的输出端输出低电平给单片机，当有盗贼进入探测区后，探测器输出高电平给单片机，经单片机处理后启动报警模块。报警模块我采用两个蜂鸣器组成，蜂鸣器可以实现报警的功能且成本低。当单片机接收到红外探测模块输出的高电平时，会立刻从输出端输出低电平，该信号电平经9012三极管放大后送入蜂鸣器，从而启动蜂鸣器，报警模块开始报警。报警器的间歇报警时间可由单片机控制，也可以由人工手动解除报警信号。4遥控模块我采用红外遥控器和VS1838B探头组成，红外线遥控是目前使用最广泛的一种通信和遥控手段，由于红外线遥控装置具有体积小、功耗低、功能强、成本低等特点因而，继彩电、录像机之后，在录音机、音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。VS1838B探头是集接收和放大一体化的接收管，该接收管体积小，内置专用IC，抗干扰能力强，能抵挡环境干扰光线，可实现宽角度及长距离接收，最远可接收距离达20m。该装置的管脚也十分简单，只有地、＋5V电源、解调信号输出端三个引脚，可以实现低电压工作。当用户按下遥控器上的按键时，红外遥控器会发出相关的信息码字，接收机接收到遥控器发出的信息码字后，利用单片机内部的中断和定时功能，完成红外解码过程，根据解码后的信息可以确认出是遥...
