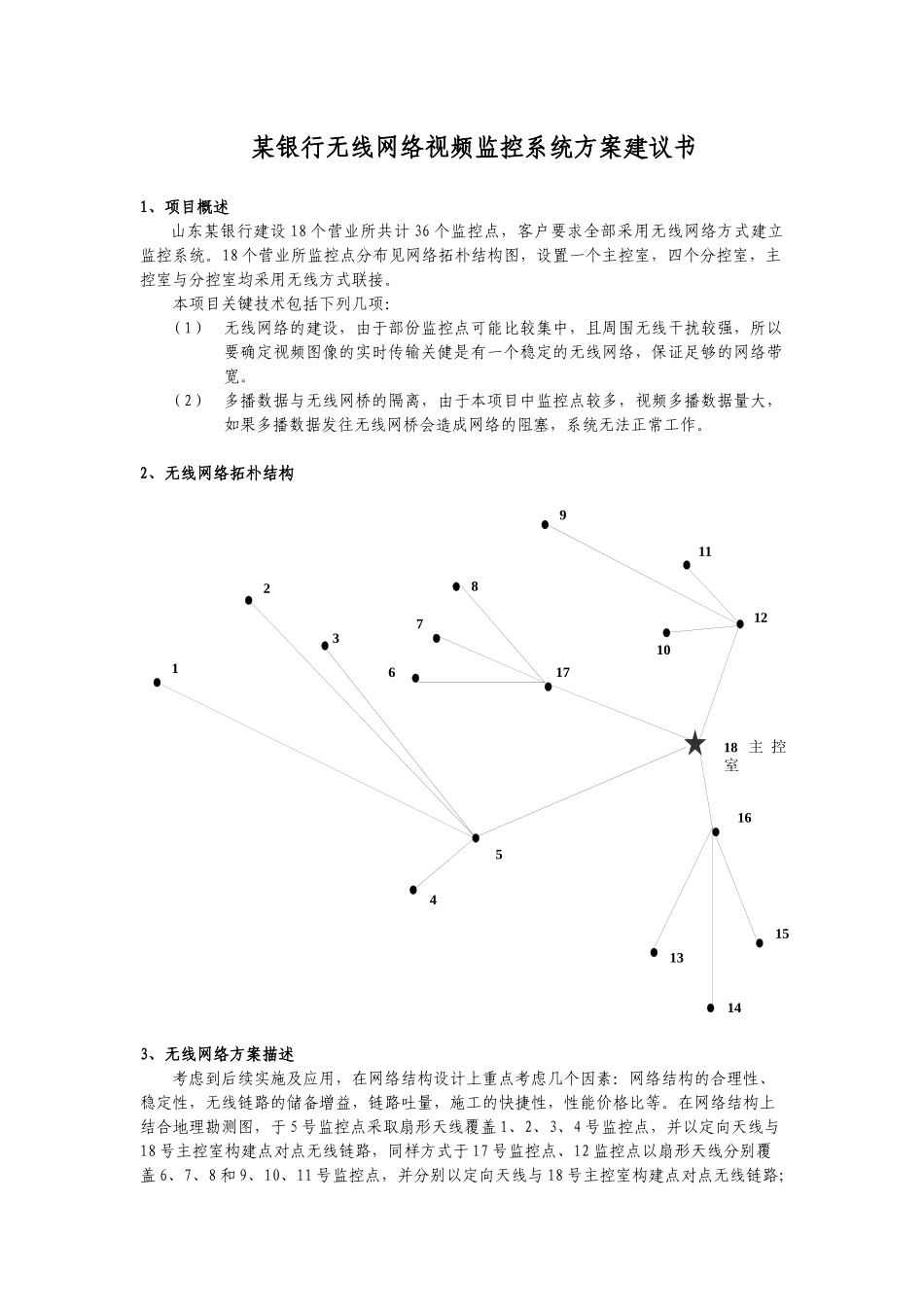

18主控室1210119131415166871234517某银行无线网络视频监控系统方案建议书1、项目概述山东某银行建设18个营业所共计36个监控点，客户要求全部采用无线网络方式建立监控系统。18个营业所监控点分布见网络拓朴结构图，设置一个主控室，四个分控室，主控室与分控室均采用无线方式联接。本项目关键技术包括下列几项：（1）无线网络的建设，由于部份监控点可能比较集中，且周围无线干扰较强，所以要确定视频图像的实时传输关健是有一个稳定的无线网络，保证足够的网络带宽。（2）多播数据与无线网桥的隔离，由于本项目中监控点较多，视频多播数据量大，如果多播数据发往无线网桥会造成网络的阻塞，系统无法正常工作。2、无线网络拓朴结构3、无线网络方案描述考虑到后续实施及应用，在网络结构设计上重点考虑几个因素：网络结构的合理性、稳定性，无线链路的储备增益，链路吐量，施工的快捷性，性能价格比等。在网络结构上结合地理勘测图，于5号监控点采取扇形天线覆盖1、2、3、4号监控点，并以定向天线与18号主控室构建点对点无线链路，同样方式于17号监控点、12监控点以扇形天线分别覆盖6、7、8和9、10、11号监控点，并分别以定向天线与18号主控室构建点对点无线链路；16号监控点采取扇形天线覆盖13、14、15监控点，并以定向天线与18号主控室构建点对点无线链路。无线设备采用全室外设计、安装，无线链路的储备增益均大于15dB，系统一方面具有较高的可靠性，另一方面施工将较为快捷，并大大降低了工程总造价。无线网桥采用基于2.4GHz、5.3GHz或者5.8GHz无线链路传输设备。2.4GHz频段的无线链路可以提供11个信道，其中有3个信道互不干扰；5.3GHz和5.8GHz频段的无线链路可以提供4个信道；2.4GHz频段信道的带宽可以配置成1Mbps、2Mbps、5.5Mbps或者11Mbps，每个信道的实际用于视频传输的带宽大约只有50%（11Mbps时为45%），其余带宽基本被协议头数据占用了；5.3GHz和5.8GHz频段的带宽可以配置成6Mbps、9Mbps、12Mbps或者18Mbps，实际用于视频传输的带宽分别占总带宽的50%、50%、45%和40%；传输距离主要取决于配置的带宽和使用的天线，详细参数请参"照无线传输距离计算表。在信道规划时可以参照信道资源列表4、图像监控接收部分系统中视频图像接收部分由位于监控中心的1台网络视频监控PC和1台大硬盘录像服务器组成。为了便于录像资料的集中管理和备份需求，故将视频录像集中录制在监控中心的硬盘录像服务器上。监控软件是面向IP网络所开发的一种高性能视频网络架构，它主要针对企业用户的分布式视频监控需求而设计，可以方便地实现对多个场所的多组视频源的监视、控制、录像等，并能驱动多组云台、传感器输入和数字信号输出。视频监控网络架构中包括了下列功能：视频控制PC网络视频服务器视频播放5、视频控制PC控制台PC的主要功能包括：切换监视画面、控制云台、控制录像、接收和记录报警日志等。控制台PC可同时连接分布在各地的多台视频转换器，并和一台硬盘录像服务器配套使用。控制台PC软件运行在安装有Windows2000操作系统的IBMPC兼容计算机上。最多可同时监视256台视频服务器。6、硬盘录像服务器硬盘录像服务器的主要任务是根据控制台指令，将指定视频流记录到硬盘上。硬盘录像服务器软件是一个运行在安装有Windows操作系统上的DCOM对象服务器，接受控制台PC的调配。7、视频播放通过视频播放PC可实现对录像和报警日志的检索，并播放指定视频录像。视频播放PC软件运行在安装有Windows操作系统的IBMPC兼容计算机上。网络视频监控PC和录像服务器通过安装监控软件可实现以下的功能：同时联接多个网络视频前端，并具有断线后自动重联功能支持多路实时的网络视频图像显示云台控制、变焦镜头控制支持用户管理、网络视频前端设备管理、告警信息管理和视频录像管理支持硬盘阵列作为录像存储设备响应前端报警口接收到的报警电平信号，执行相应的告警行动（报警触发录像、响应控制等）支持一/二/四/六/八/九/十六画面等多种形式的显示界面，画面尺寸任意可调，四画面以上需要用户PC档次较高，每一画面的上/下角可显示地名、时间等标识提供图形化控制界面，鼠标在...
