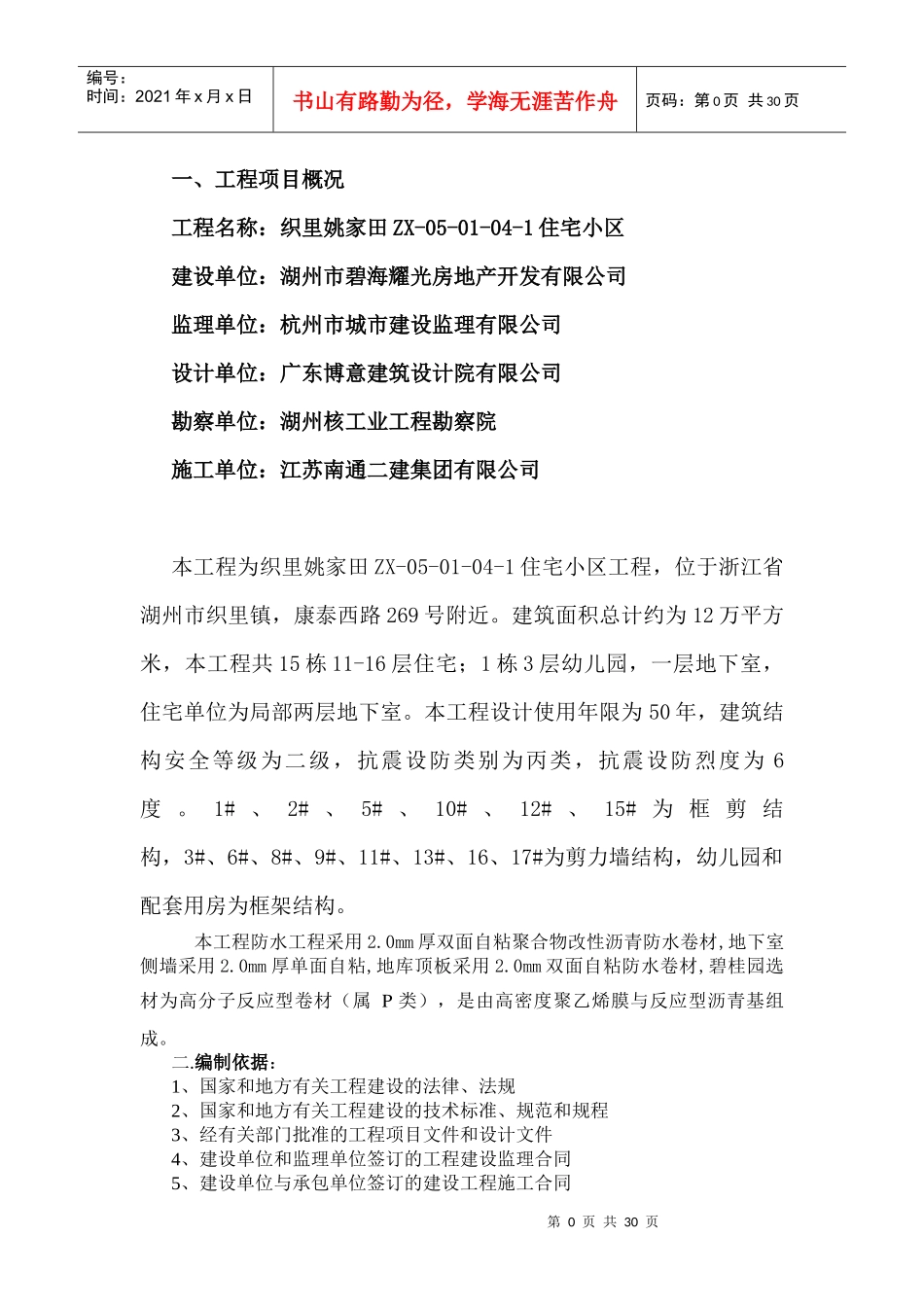

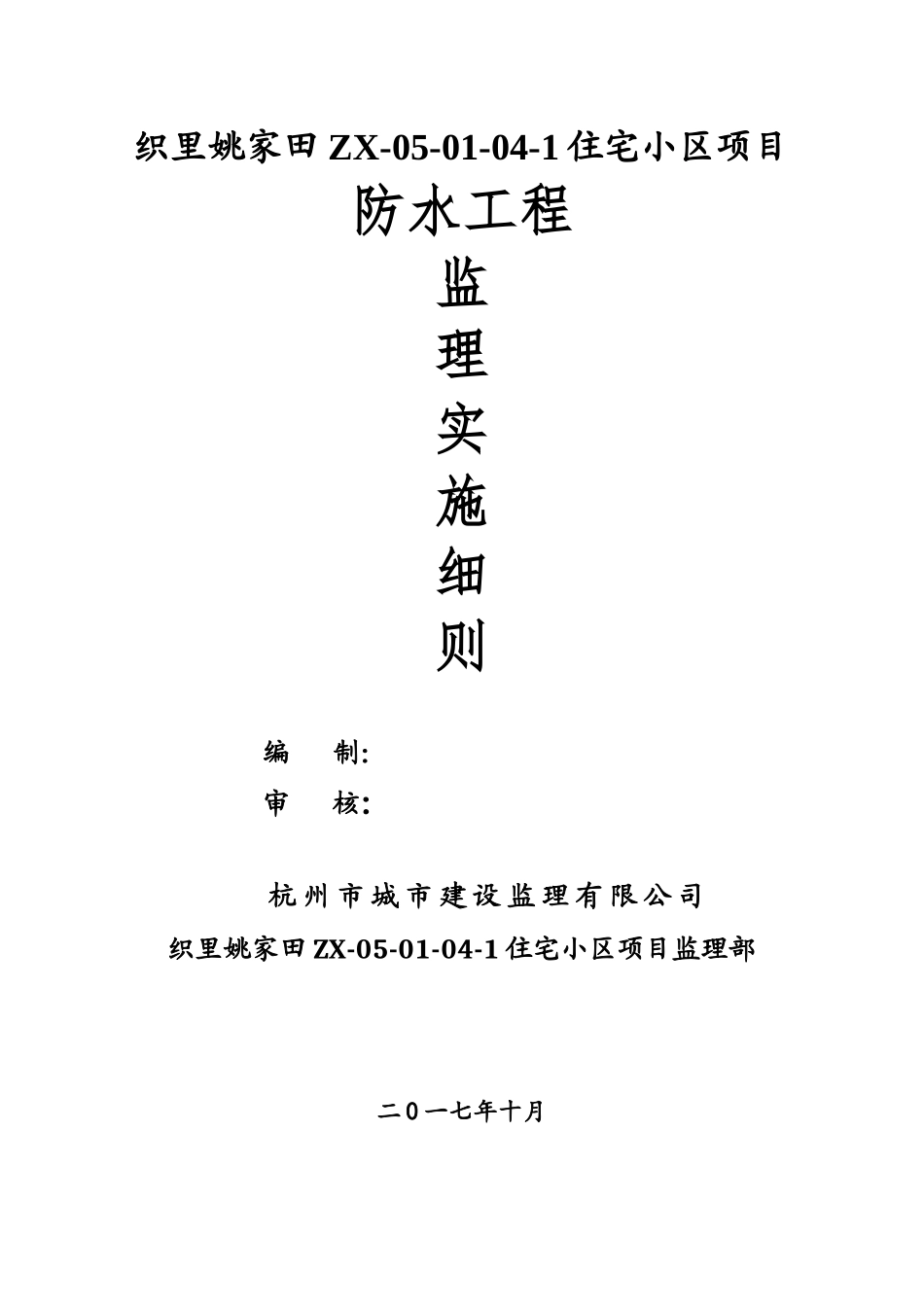

织里姚家田ZX-05-01-04-1住宅小区项目防水工程监理实施细则编制：审核：杭州市城市建设监理有限公司织里姚家田ZX-05-01-04-1住宅小区项目监理部二0一七年十月第0页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共30页一、工程项目概况工程名称：织里姚家田ZX-05-01-04-1住宅小区建设单位：湖州市碧海耀光房地产开发有限公司监理单位：杭州市城市建设监理有限公司设计单位：广东博意建筑设计院有限公司勘察单位：湖州核工业工程勘察院施工单位：江苏南通二建集团有限公司本工程为织里姚家田ZX-05-01-04-1住宅小区工程，位于浙江省湖州市织里镇，康泰西路269号附近。建筑面积总计约为12万平方米，本工程共15栋11-16层住宅；1栋3层幼儿园，一层地下室，住宅单位为局部两层地下室。本工程设计使用年限为50年，建筑结构安全等级为二级，抗震设防类别为丙类，抗震设防烈度为6度。1#、2#、5#、10#、12#、15#为框剪结构，3#、6#、8#、9#、11#、13#、16、17#为剪力墙结构，幼儿园和配套用房为框架结构。本工程防水工程采用2.0mm厚双面自粘聚合物改性沥青防水卷材,地下室侧墙采用2.0mm厚单面自粘,地库顶板采用2.0mm双面自粘防水卷材,碧桂园选材为高分子反应型卷材（属P类），是由高密度聚乙烯膜与反应型沥青基组成。二.编制依据：1、国家和地方有关工程建设的法律、法规2、国家和地方有关工程建设的技术标准、规范和规程3、经有关部门批准的工程项目文件和设计文件4、建设单位和监理单位签订的工程建设监理合同5、建设单位与承包单位签订的建设工程施工合同第1页共30页第0页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页6、《地下防水技术规范》7、《屋面工程技术规范》8、《砼结构工程施工及验收规范》9、《砂浆、砼防水剂》10、《高分子防水材料.第一部分》GB18173.1-201211、《地下防水工程施工及验收规范》12、《建筑安装工程质量检验评定统一标准》13、《建筑工程质量检验评定标准》14、《建筑安装分项工程施工工艺规程》三、工程质量检验评定标准：3.1地下砼防水项目质量标准检查方法检查数量保证项目1.原材料防水砼的原材料、外加剂及预埋件必须符合设计要求和施工规范有关规定。观察检查、检查产品出厂合格证、试验报告。《地下防水工程施工及验收规范》2.抗渗等级和强度防水砼的抗渗标号和强度必须符合设计要求。检查配合比和试块试验报告（试块养护期28d）。抗渗试块500m3以下留标养和同条件下养护各一组每增250-500m3增留两组。3.细部结构设置和构造砼结构的施工缝、止水片、穿墙管件、支模铁件等的设置和构造均必须符合设计要求和施工规范规定，严禁有渗漏。观察检查和检查隐蔽工程验收记录。每100m3抽查1处，但不少于3处。基本项目砼表面及预埋件砼表面平整，无露筋、蜂窝等缺陷，预埋件位置标高正确。观察、检查、尺量每100m3抽查1处，但不少于3处。允许偏差项目允许偏差（mm）检查方法每100m3抽查1处，但不少于3处。高层框架高层大模1.轴线位移5尺量2.楼层标高±5±10用水准仪或尺量3.截面尺寸±5+5、-2尺量4.墙垂直度每层5用2m托线板检查用经纬仪或吊线和尺量检查全高H/10005.表面平整84用2m靠尺和楔形塞尺检查第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页6.预埋钢板中心线位置偏移10尺量检查7.预埋管、螺栓中心位置偏移-58.电梯井筒全高垂直度H/1000用吊线和尺量检查9.电梯井筒长宽对中心线+250尺量检查3.2水泥砂浆防水层项目质量标准检查方法检查数量保证项目1.原材料原材料、外加剂、配合比及其分层做法，必须符合设计要求和施工规范规定观察检查和检查产品出厂合格证，试验报告及施工配合比2.防水层防水层必须与基层及各层之间结合牢固，无空鼓。观察检查和用小锤轻击检查每100m2抽查1处，不应少于3处。基本项目1.外观合格：表面无裂纹、起砂、阴阳角处呈圆弧形或钝角。优良：表面平整、密实、无裂纹、起砂、麻面等缺陷，阴阳角处呈圆弧形或钝角，尺寸符合要求。观察检查2.施工缝合格：留槎位置正确，搭接紧密。优良：留槎位置正确，按层次顺序操作...
