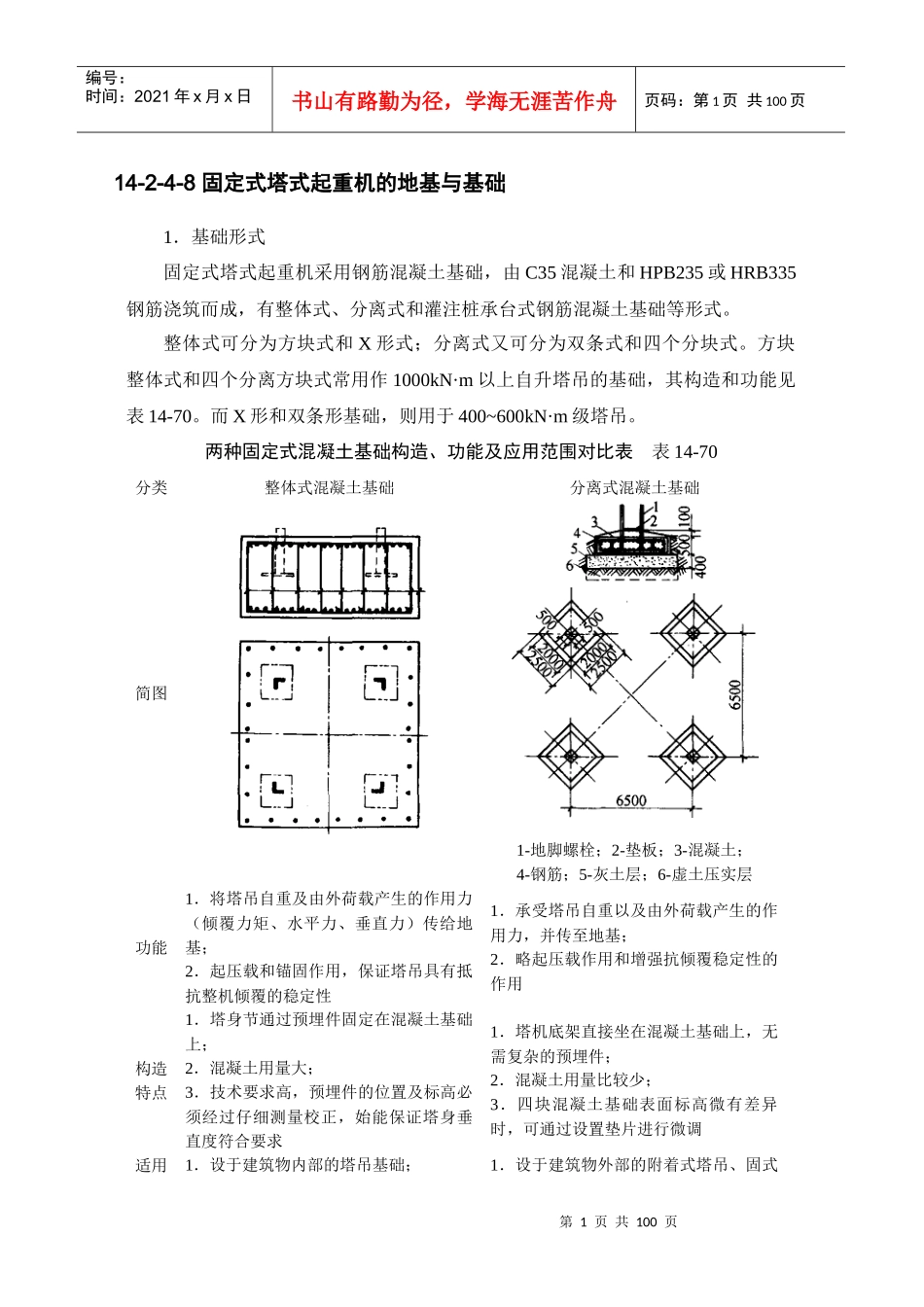

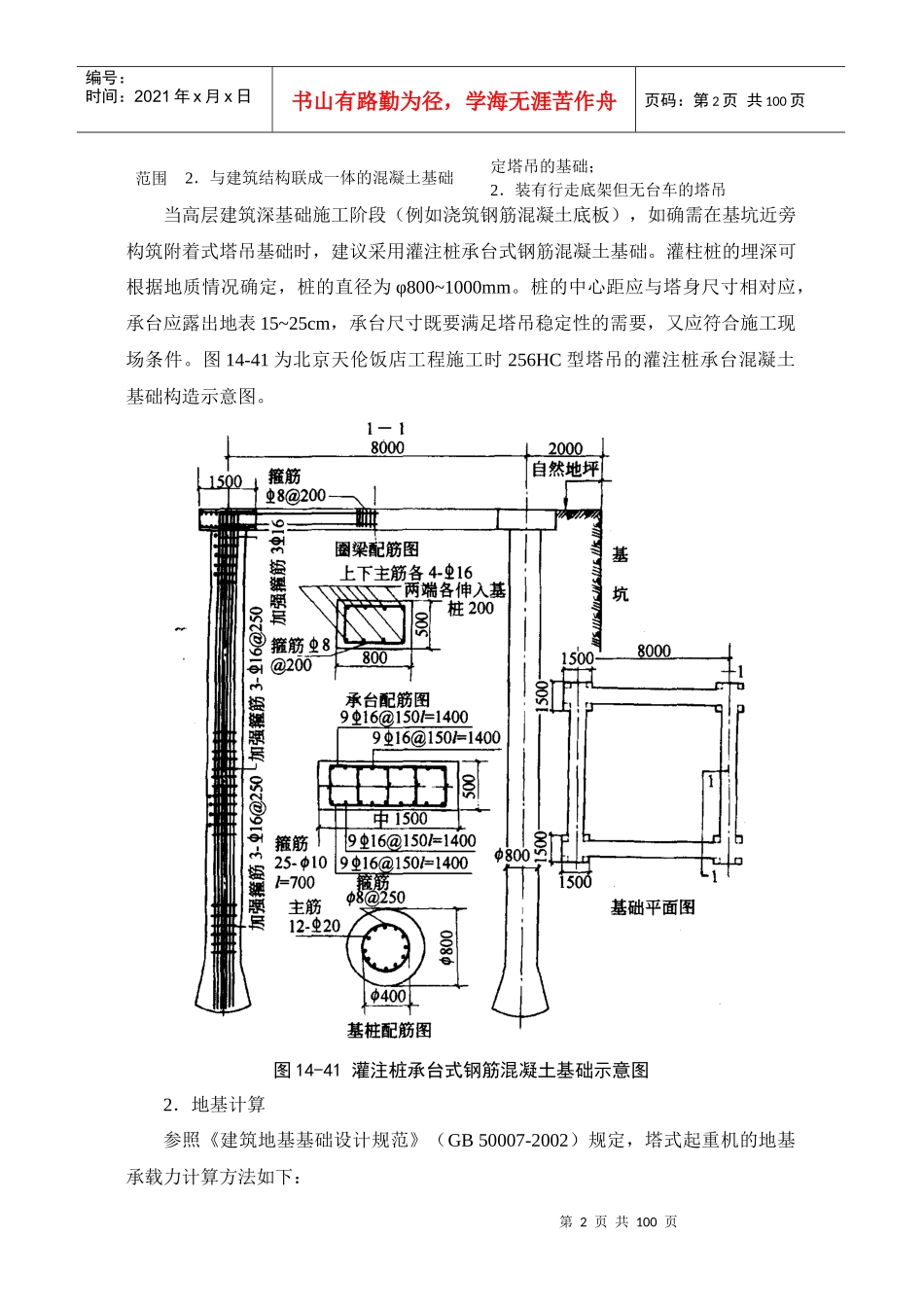

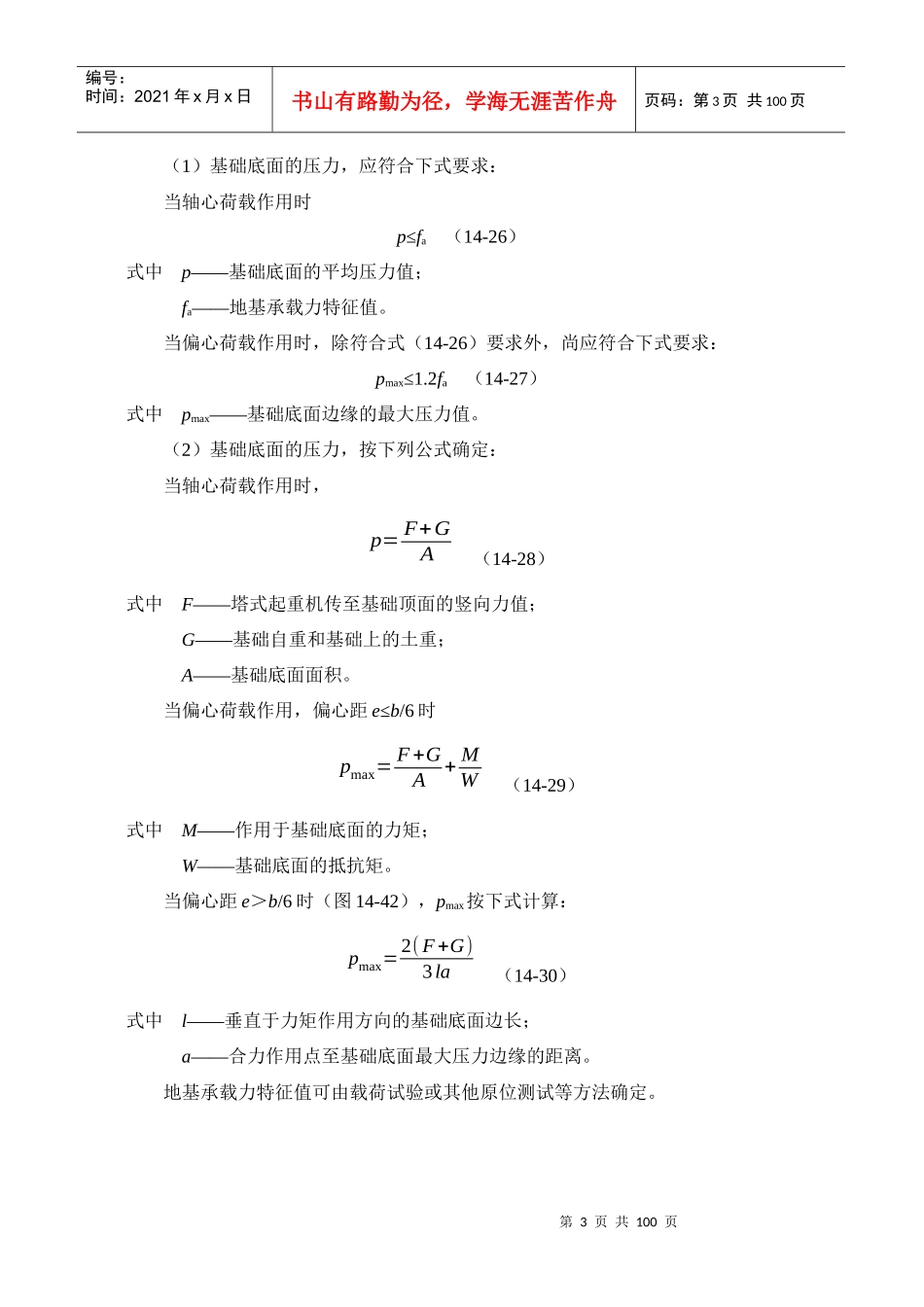

第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共100页14-2-4-8固定式塔式起重机的地基与基础1．基础形式固定式塔式起重机采用钢筋混凝土基础，由C35混凝土和HPB235或HRB335钢筋浇筑而成，有整体式、分离式和灌注桩承台式钢筋混凝土基础等形式。整体式可分为方块式和X形式；分离式又可分为双条式和四个分块式。方块整体式和四个分离方块式常用作1000kN·m以上自升塔吊的基础，其构造和功能见表14-70。而X形和双条形基础，则用于400~600kN·m级塔吊。两种固定式混凝土基础构造、功能及应用范围对比表表14-70分类整体式混凝土基础分离式混凝土基础简图1-地脚螺栓；2-垫板；3-混凝土；4-钢筋；5-灰土层；6-虚土压实层功能1．将塔吊自重及由外荷载产生的作用力（倾覆力矩、水平力、垂直力）传给地基；2．起压载和锚固作用，保证塔吊具有抵抗整机倾覆的稳定性1．承受塔吊自重以及由外荷载产生的作用力，并传至地基；2．略起压载作用和增强抗倾覆稳定性的作用构造特点1．塔身节通过预埋件固定在混凝土基础上；2．混凝土用量大；3．技术要求高，预埋件的位置及标高必须经过仔细测量校正，始能保证塔身垂直度符合要求1．塔机底架直接坐在混凝土基础上，无需复杂的预埋件；2．混凝土用量比较少；3．四块混凝土基础表面标高微有差异时，可通过设置垫片进行微调适用1．设于建筑物内部的塔吊基础；1．设于建筑物外部的附着式塔吊、固式第2页共100页第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共100页范围2．与建筑结构联成一体的混凝土基础定塔吊的基础；2．装有行走底架但无台车的塔吊当高层建筑深基础施工阶段（例如浇筑钢筋混凝土底板），如确需在基坑近旁构筑附着式塔吊基础时，建议采用灌注桩承台式钢筋混凝土基础。灌柱桩的埋深可根据地质情况确定，桩的直径为φ800~1000mm。桩的中心距应与塔身尺寸相对应，承台应露出地表15~25cm，承台尺寸既要满足塔吊稳定性的需要，又应符合施工现场条件。图14-41为北京天伦饭店工程施工时256HC型塔吊的灌注桩承台混凝土基础构造示意图。图14-41灌注桩承台式钢筋混凝土基础示意图2．地基计算参照《建筑地基基础设计规范》（GB50007-2002）规定，塔式起重机的地基承载力计算方法如下：第3页共100页第2页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共100页（1）基础底面的压力，应符合下式要求：当轴心荷载作用时p≤fa（14-26）式中p——基础底面的平均压力值；fa——地基承载力特征值。当偏心荷载作用时，除符合式（14-26）要求外，尚应符合下式要求：pmax≤1.2fa（14-27）式中pmax——基础底面边缘的最大压力值。（2）基础底面的压力，按下列公式确定：当轴心荷载作用时，p=F+GA（14-28）式中F——塔式起重机传至基础顶面的竖向力值；G——基础自重和基础上的土重；A——基础底面面积。当偏心荷载作用，偏心距e≤b/6时pmax=F+GA+MW（14-29）式中M——作用于基础底面的力矩；W——基础底面的抵抗矩。当偏心距e＞b/6时（图14-42），pmax按下式计算：pmax=2(F+G)3la（14-30）式中l——垂直于力矩作用方向的基础底面边长；a——合力作用点至基础底面最大压力边缘的距离。地基承载力特征值可由载荷试验或其他原位测试等方法确定。第4页共100页第3页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共100页图14-42偏心荷载（e＞b/6）下基础底压力计算图3．分离式基础计算（图14-43）图14-43独立式混凝土基础1-塔机支腿；2-支腿底座板；3-混凝土基础按下列步骤进行：（1）确定基础埋置深度根据现场地基的具体情况确定，一般塔机基础埋设深度为1~1.5m。（2）计算基础底部所需面积A：A=F+Gpa（14-31）分离式基础承受轴心荷载，故基础底面可采用正方形，其边长a＝√A。（3）确定基础高度基础高度需满足抗冲切要求，可近似按下式计算：h≥F0.6ftum（14-32）式中h——基础高度；F——塔式起重机传至基础顶面的竖向力值；ft——混凝土抗拉强度设计值；第5页共100页第4页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
