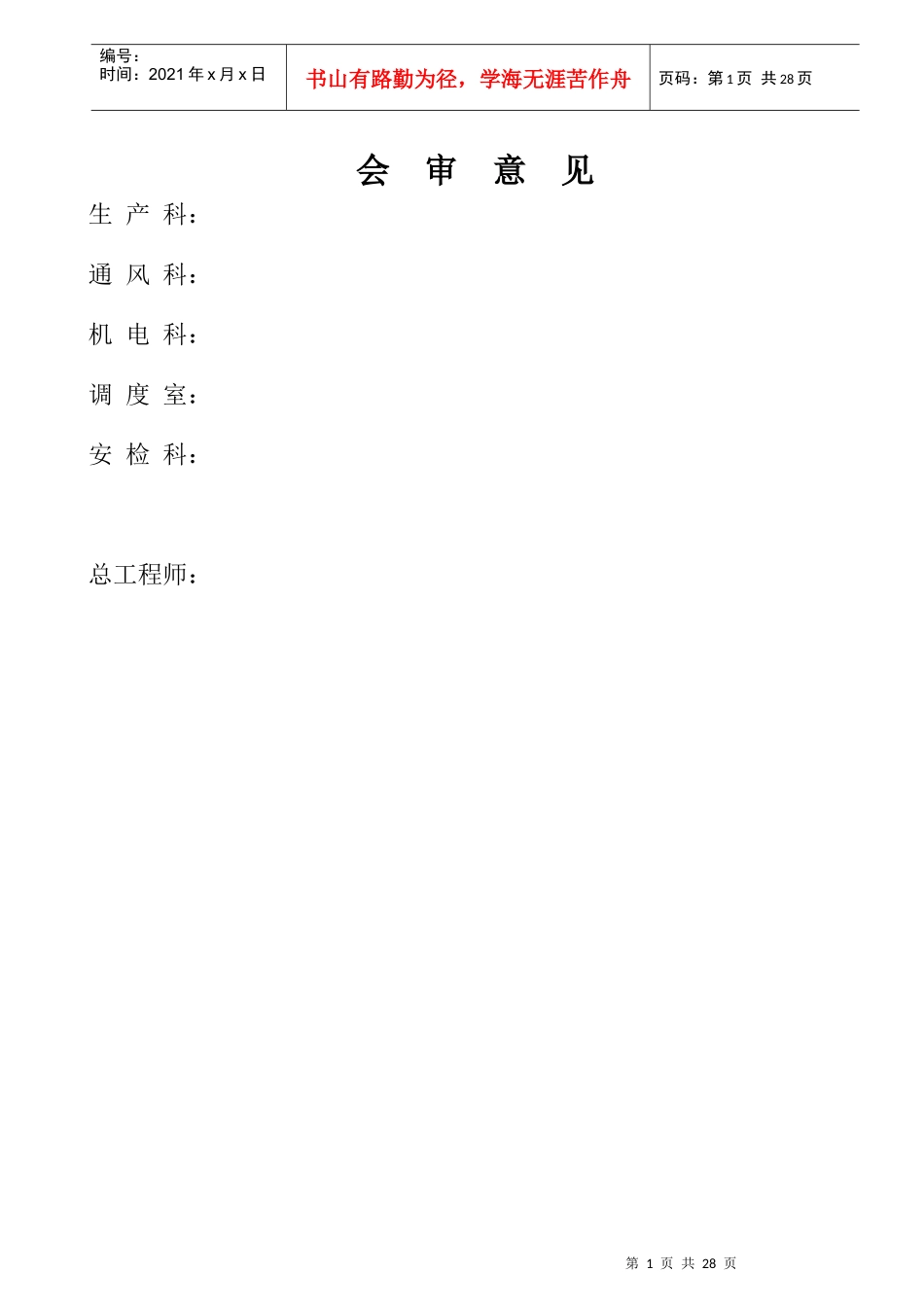

生字07—006永城煤电集团黔西金坡煤业有限责任公司二采区运输下山（煤巷段）掘进作业规程施工单位：开拓一队施工队长：李红兴措施编制：王万德编制日期：2007年3月11日第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页会审意见生产科：通风科：机电科：调度室：安检科：总工程师：第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页作业规程学习和考试记录主持人：学习时间：学习地点：考试时间：考试地点：考试形式（口头提问，闭卷考试，开卷考试）：应该参加人数：实际参加人数：考试成绩表姓名成绩姓名成绩姓名成绩姓名成绩第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页第一章工程概况第一节概述一、巷道名称巷道名称：二采区运输下山二、巷道掘进目的及巷道用途巷道掘进目的是为了形成西二采区生产系统，满足采区回采时的通风、行人、运输和管线敷设的需求三、巷道设计长度及服务年限巷道设计长度：反上山段102m，平巷段78m，下山段940m（平距），工程量共计1120m巷道的服务年限：8年四、预计开、竣工时间巷道自2007年3月13日进入煤巷段，预计2008年10月下旬竣工第二节编写依据一、采区设计说明书及批准时间采区设计说明书名称为《西二采区设计说明书》，批准时间为2006年1月二、地质说明书及批准时间地质说明书名称为《西二采区运输下山掘进地质说明书》，批准时间为2006年1月三、矿压情况该巷道平面布置与西二采区回风下山、轨道下山平行，周围无采空区和老巷，预计巷道压力不大第二章地面相对位置及地质情况概述第一节地面相对位置及邻近采区开采情况水平名称一水平采区名称西二采区地面标高（m）+1567～+1700m井下标高（m）+1450～+1350m地面的相对位置及建筑物上部地面为高低不平的山谷，标高为＋1567m以上，无其它建筑物。井下位置及掘进地面设施的影响西二采区位于首采区井底车场下端，属矿井延伸采区，采区内掘进或回采对地面设施没有影响邻近采区开采情况东邻为中央一采区，现正回采。走向248°倾斜-2°～-8°长度1120m第二节地质及水文地质情况一、煤层及围岩情况第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页九煤层：位于龙潭组中部，是区内发育最好的一层主要可采煤层，厚0.80～3.78m，平均1.71m。一般不含夹矸。煤层结构简单，层位稳定，属稳定型煤层。煤层走向北偏东，倾向南东，倾角8～14°，平均10°。煤层呈粉粒、块状、中细条带状结构，局部见中宽条带。煤层属半亮型、低硫、低中灰无烟煤。顶板：该煤层顶板为细砂岩、泥质粉砂岩、泥岩组成。泥质胶结，平行层理及波状层理，节理发育。底板：该煤层底板为粉砂岩、泥质粉砂岩组成，泥质胶结。粉砂岩3.81m左右。下附：煤岩层综合柱状图二、地质构造根据施工设计平面图看该巷道地质构造较简单。三、水文地质情况龙潭组地层平均厚度130米，含水性较弱，以裂隙水为主，9煤层位于中上部，长兴组灰岩层距9煤层顶65.9m；茅口组灰岩距9煤层底60m，均有隔水层隔开。正常情况下，茅口组、长兴组岩溶水对矿井开采无影响，9煤层顶板含水，施工过程局部顶板有淋水。四、瓦斯、煤层及煤质情况瓦斯：该煤层瓦斯含量4.53～6.26ml/g.r，属高瓦斯突出煤层，煤层有突出危险性。煤尘无爆炸性。煤层不易自燃。五、要求1、施工过程中，瓦斯涌出量较大，应加强通风管理和瓦斯监测工作。2、施工过程中，应加强前方地质构造的钻探工作，施工中必须坚持“先探后掘，不探不掘，探20米进15米”的施工原则。3、施工中必须按突出工作面进行管理。4、通风部门必须制定防突措施，随本规程一并下发。第三章巷道布置及支护说明巷道沿煤层布置，沿9煤层顶板掘进。附：巷道布置平面示意图一、巷道断面及支护规格（巷道支护断面图见下页）1、巷道支护形式为：采用锚网带（喷浆）支护，规格3.4m×2.6m矩形断面，排距800mm；顶板破碎时采用架棚（喷浆）支护。2、架棚支护采用矿用工字钢支护,规格3.4m×2.8m梯形断面,棚距800mm。二、支护方式（一）正常支护...
