纯棉防绉纺织服饰品(doc 24)VIP专享VIP免费

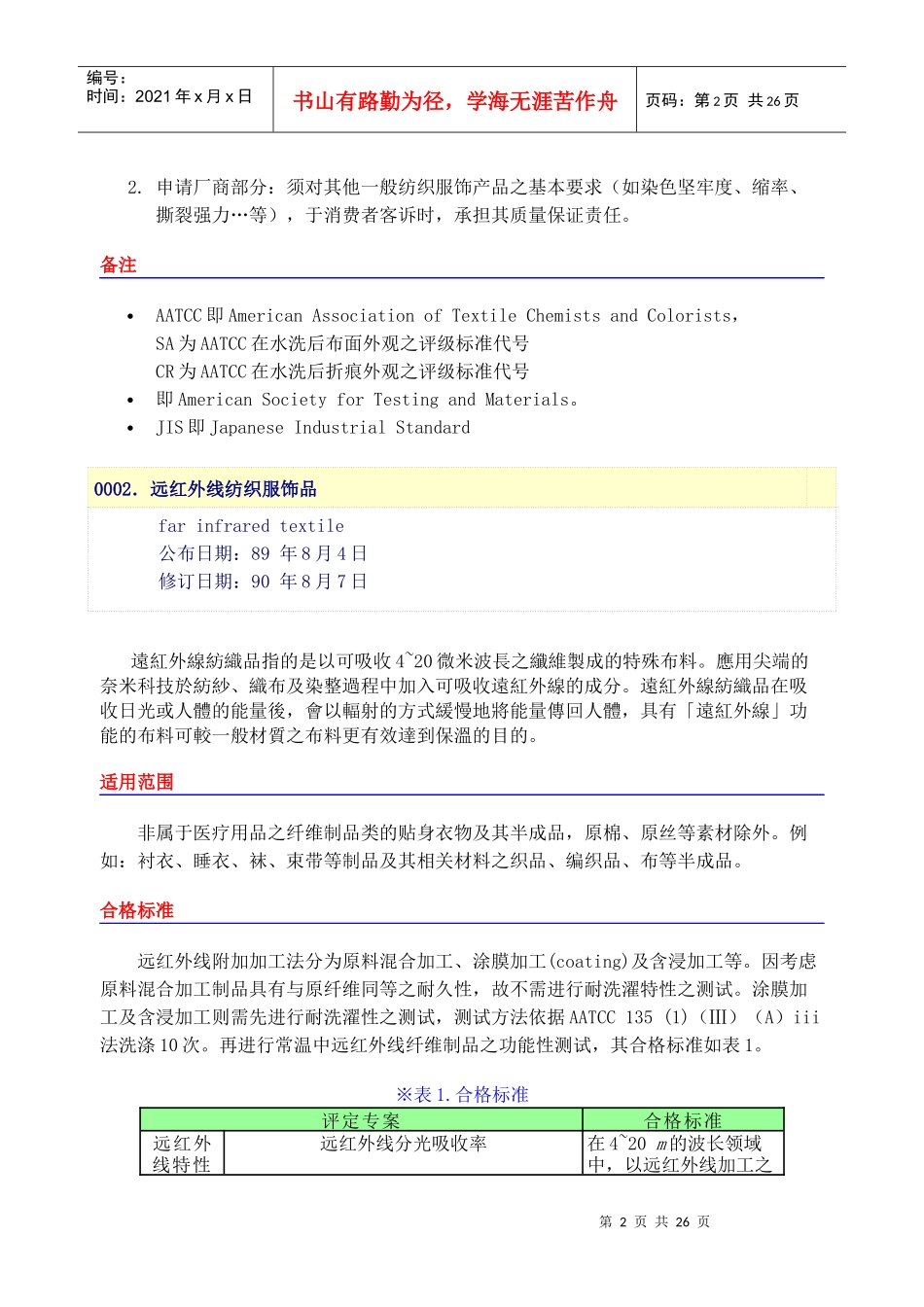

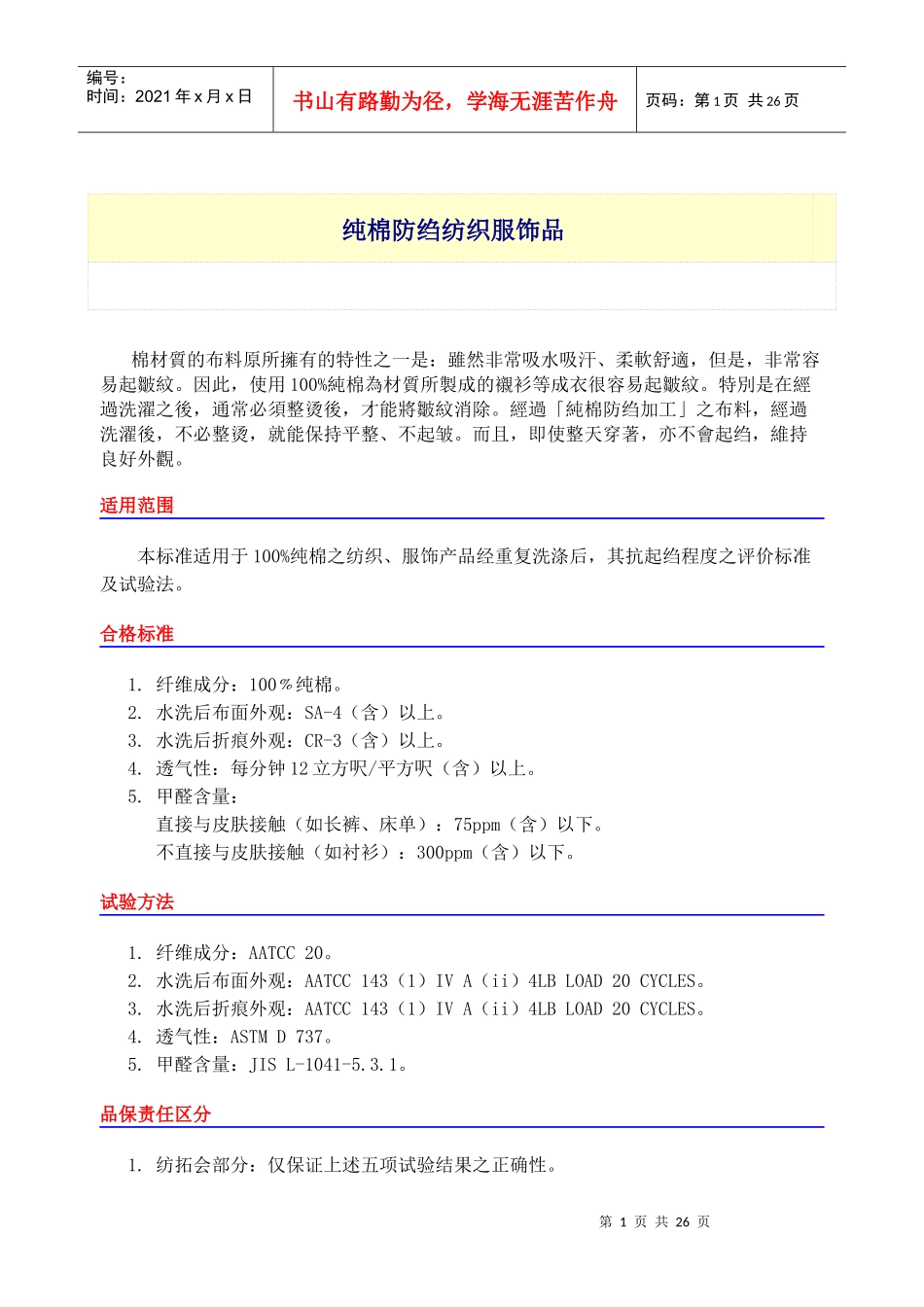

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页纯棉防绉纺织服饰品棉材質的布料原所擁有的特性之一是：雖然非常吸水吸汗、柔軟舒適，但是，非常容易起皺紋。因此，使用100%純棉為材質所製成的襯衫等成衣很容易起皺紋。特別是在經過洗濯之後，通常必須整烫後，才能將皺紋消除。經過「純棉防绉加工」之布料，經過洗濯後，不必整烫，就能保持平整、不起皱。而且，即使整天穿著，亦不會起绉，維持良好外觀。适用范围本标准适用于100%纯棉之纺织、服饰产品经重复洗涤后，其抗起绉程度之评价标准及试验法。合格标准1.纤维成分：100﹪纯棉。2.水洗后布面外观：SA-4（含）以上。3.水洗后折痕外观：CR-3（含）以上。4.透气性：每分钟12立方呎/平方呎（含）以上。5.甲醛含量：直接与皮肤接触（如长裤、床单）：75ppm（含）以下。不直接与皮肤接触（如衬衫）：300ppm（含）以下。试验方法1.纤维成分：AATCC20。2.水洗后布面外观：AATCC143（1）IVA（ii）4LBLOAD20CYCLES。3.水洗后折痕外观：AATCC143（1）IVA（ii）4LBLOAD20CYCLES。4.透气性：ASTMD737。5.甲醛含量：JISL-1041-5.3.1。品保责任区分1.纺拓会部分：仅保证上述五项试验结果之正确性。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页2.申请厂商部分：须对其他一般纺织服饰产品之基本要求（如染色坚牢度、缩率、撕裂强力…等），于消费者客诉时，承担其质量保证责任。备注AATCC即AmericanAssociationofTextileChemistsandColorists，SA为AATCC在水洗后布面外观之评级标准代号CR为AATCC在水洗后折痕外观之评级标准代号即AmericanSocietyforTestingandMaterials。JIS即JapaneseIndustrialStandard0002．远红外线纺织服饰品farinfraredtextile公布日期：89年8月4日修订日期：90年8月7日遠紅外線紡織品指的是以可吸收4~20微米波長之纖維製成的特殊布料。應用尖端的奈米科技於紡紗、織布及染整過程中加入可吸收遠紅外線的成分。遠紅外線紡織品在吸收日光或人體的能量後，會以輻射的方式緩慢地將能量傳回人體，具有「遠紅外線」功能的布料可較一般材質之布料更有效達到保溫的目的。适用范围非属于医疗用品之纤维制品类的贴身衣物及其半成品，原棉、原丝等素材除外。例如：衬衣、睡衣、袜、束带等制品及其相关材料之织品、编织品、布等半成品。合格标准远红外线附加加工法分为原料混合加工、涂膜加工(coating)及含浸加工等。因考虑原料混合加工制品具有与原纤维同等之耐久性，故不需进行耐洗濯特性之测试。涂膜加工及含浸加工则需先进行耐洗濯性之测试，测试方法依据AATCC135(1)（Ⅲ）（A）iii法洗涤10次。再进行常温中远红外线纤维制品之功能性测试，其合格标准如表1。※表1.合格标准评定专案合格标准远红外线特性远红外线分光吸收率在4~20m的波长领域中，以远红外线加工之第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页同一形状与未施以加工之对照样品比较其吸收峰总面积差异超过5%以上。再放射特性测试样品与对照样品之温度差为+0.5°C以上，并且其有效差异值优于信赖限界95％。*符合上述任一项标准。温度特性温度记录器(thermograph)指定部位穿着测试样品与对照样品前后之平均皮肤温度差达0.5℃以上，或是温度画面面积比可明显确认优劣。热显像侦测仪(monitortest)确认明显温度特性的热显像侦测仪数超过半数。或是有意义值优于信赖界限95%。*符合上述任一项标准。试验方法常温中远红外线纤维制品其功能之试验方法，如表2。※表2.试验方法评定专案测量仪器备注远红外线特性远红外线分光吸收率傅立叶转换红外线光谱仪（FT-IR）在4~20m的波长领域中，测试样品与对照样品比较。样品规格根据表3之规定。再放射特性45度parallel再放射法温度特性皮肤温度温度记录器(thermograph)其它热显像侦测仪(monitortest)注：检定方法之条件等事项根据附录所定。※表3.试验样品形状及规格评定专案评定样品远红外线特性制成品或半成品之截断样品(布料)第4页共26页第3页共26页编号：时间：2021年x月x日...
