电力设备接地设计技术规程742189153VIP免费

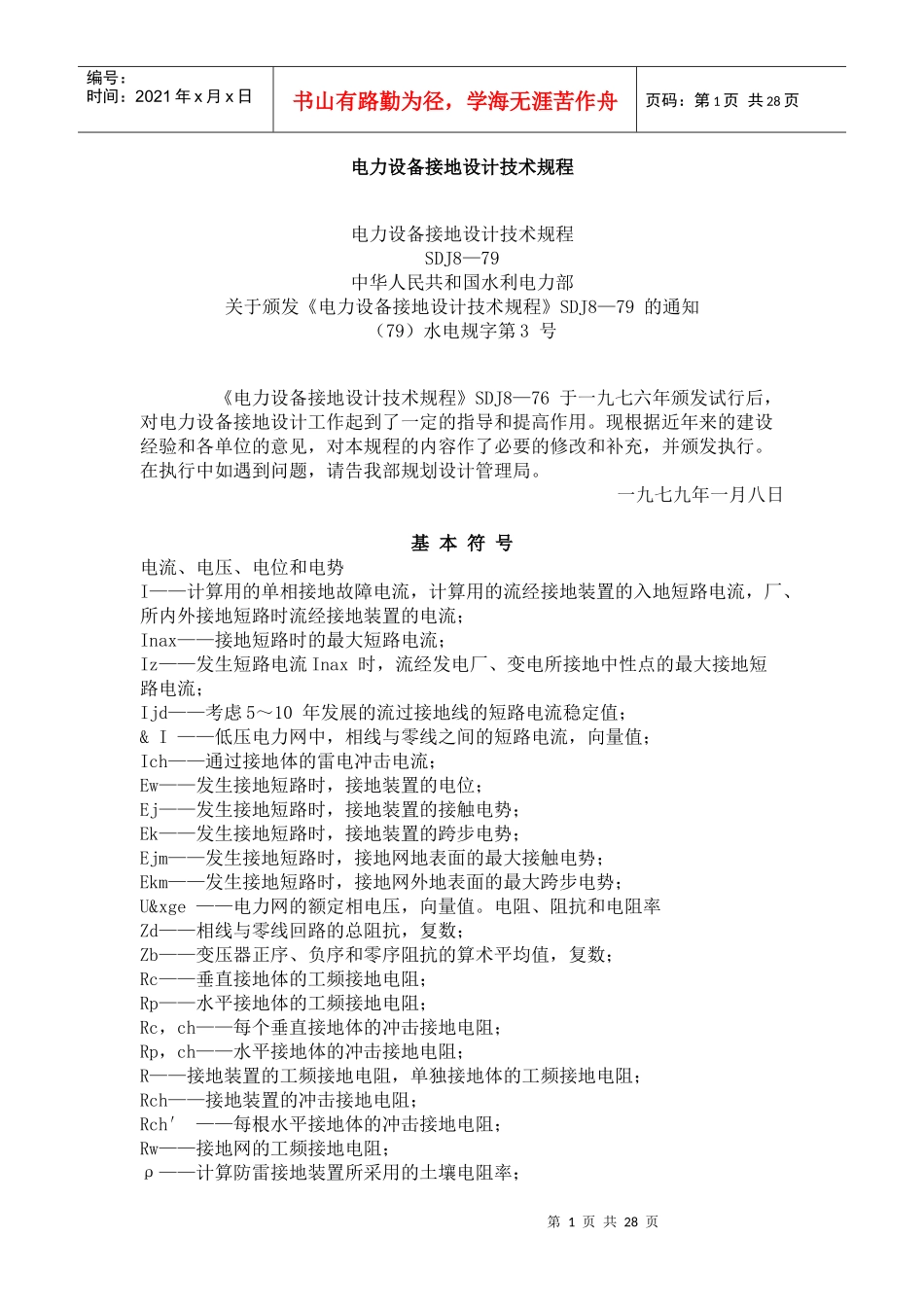

电力设备接地设计技术规程742189153_第1页
1/28

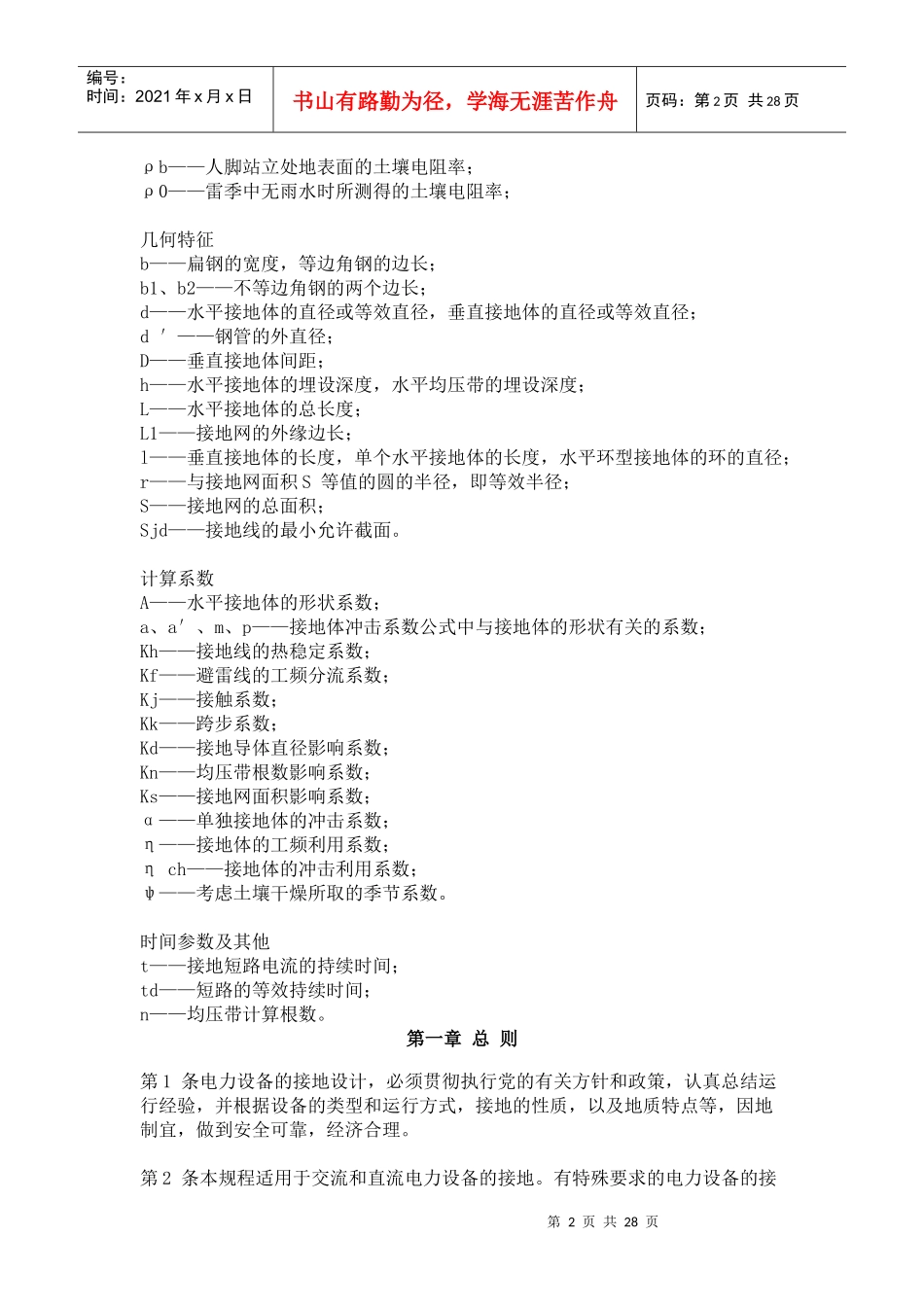

电力设备接地设计技术规程742189153_第2页
2/28

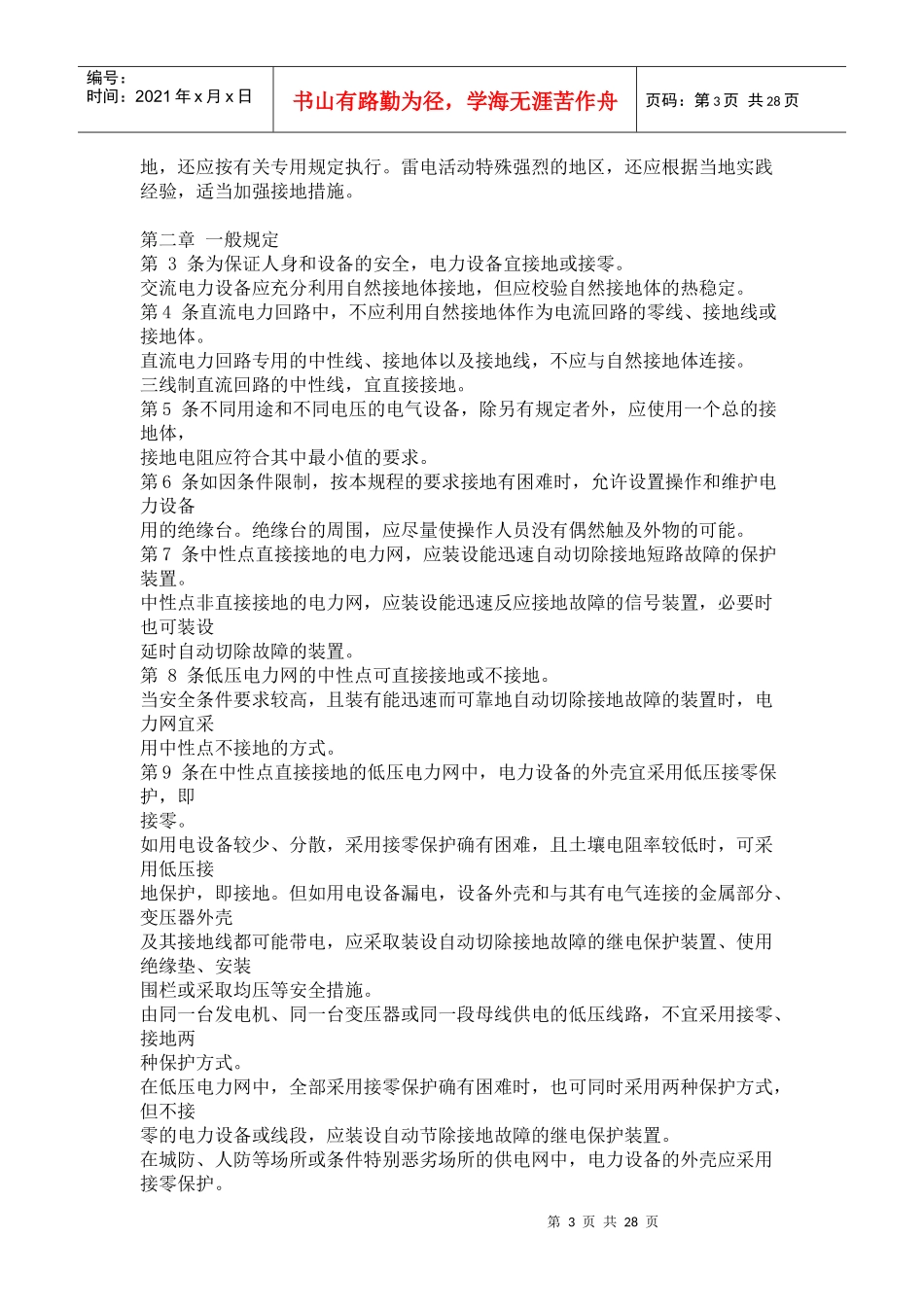

电力设备接地设计技术规程742189153_第3页
3/28
第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共28页电力设备接地设计技术规程电力设备接地设计技术规程SDJ8—79中华人民共和国水利电力部关于颁发《电力设备接地设计技术规程》SDJ8—79的通知(79)水电规字第3号《电力设备接地设计技术规程》SDJ8—76于一九七六年颁发试行后,对电力设备接地设计工作起到了一定的指导和提高作用。现根据近年来的建设经验和各单位的意见,对本规程的内容作了必要的修改和补充,并颁发执行。在执行中如遇到问题,请告我部规划设计管理局。一九七九年一月八日基本符号电流、电压、电位和电势I——计算用的单相接地故障电流,计算用的流经接地装置的入地短路电流,厂、所内外接地短路时流经接地装置的电流;Inax——接地短路时的最大短路电流;Iz——发生短路电流Inax时,流经发电厂、变电所接地中性点的最大接地短路电流;Ijd——考虑5~10年发展的流过接地线的短路电流稳定值;&I——低压电力网中,相线与零线之间的短路电流,向量值;Ich——通过接地体的雷电冲击电流;Ew——发生接地短路时,接地装置的电位;Ej——发生接地短路时,接地装置的接触电势;Ek——发生接地短路时,接地装置的跨步电势;Ejm——发生接地短路时,接地网地表面的最大接触电势;Ekm——发生接地短路时,接地网外地表面的最大跨步电势;U&xge——电力网的额定相电压,向量值。电阻、阻抗和电阻率Zd——相线与零线回路的总阻抗,复数;Zb——变压器正序、负序和零序阻抗的算术平均值,复数;Rc——垂直接地体的工频接地电阻;Rp——水平接地体的工频接地电阻;Rc,ch——每个垂直接地体的冲击接地电阻;Rp,ch——水平接地体的冲击接地电阻;R——接地装置的工频接地电阻,单独接地体的工频接地电阻;Rch——接地装置的冲击接地电阻;Rch′——每根水平接地体的冲击接地电阻;Rw——接地网的工频接地电阻;ρ——计算防雷接地装置所采用的土壤电阻率;第2页共28页第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共28页ρb——人脚站立处地表面的土壤电阻率;ρ0——雷季中无雨水时所测得的土壤电阻率;几何特征b——扁钢的宽度,等边角钢的边长;b1、b2——不等边角钢的两个边长;d——水平接地体的直径或等效直径,垂直接地体的直径或等效直径;d′——钢管的外直径;D——垂直接地体间距;h——水平接地体的埋设深度,水平均压带的埋设深度;L——水平接地体的总长度;L1——接地网的外缘边长;l——垂直接地体的长度,单个水平接地体的长度,水平环型接地体的环的直径;r——与接地网面积S等值的圆的半径,即等效半径;S——接地网的总面积;Sjd——接地线的最小允许截面。计算系数A——水平接地体的形状系数;a、a′、m、p——接地体冲击系数公式中与接地体的形状有关的系数;Kh——接地线的热稳定系数;Kf——避雷线的工频分流系数;Kj——接触系数;Kk——跨步系数;Kd——接地导体直径影响系数;Kn——均压带根数影响系数;Ks——接地网面积影响系数;α——单独接地体的冲击系数;η——接地体的工频利用系数;ηch——接地体的冲击利用系数;ψ——考虑土壤干燥所取的季节系数。时间参数及其他t——接地短路电流的持续时间;td——短路的等效持续时间;n——均压带计算根数。第一章总则第1条电力设备的接地设计,必须贯彻执行党的有关方针和政策,认真总结运行经验,并根据设备的类型和运行方式,接地的性质,以及地质特点等,因地制宜,做到安全可靠,经济合理。第2条本规程适用于交流和直流电力设备的接地。有特殊要求的电力设备的接第3页共28页第2页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共28页地,还应按有关专用规定执行。雷电活动特殊强烈的地区,还应根据当地实践经验,适当加强接地措施。第二章一般规定第3条为保证人身和设备的安全,电力设备宜接地或接零。交流电力设备应充分利用自然接地体接地,但应校验自然接地体的热稳定。第4条直流电力回路中,不应利用自然接地体作为电流回路的零线、接地线或接地体。直流电力回路专用的中性线、接地体以...
