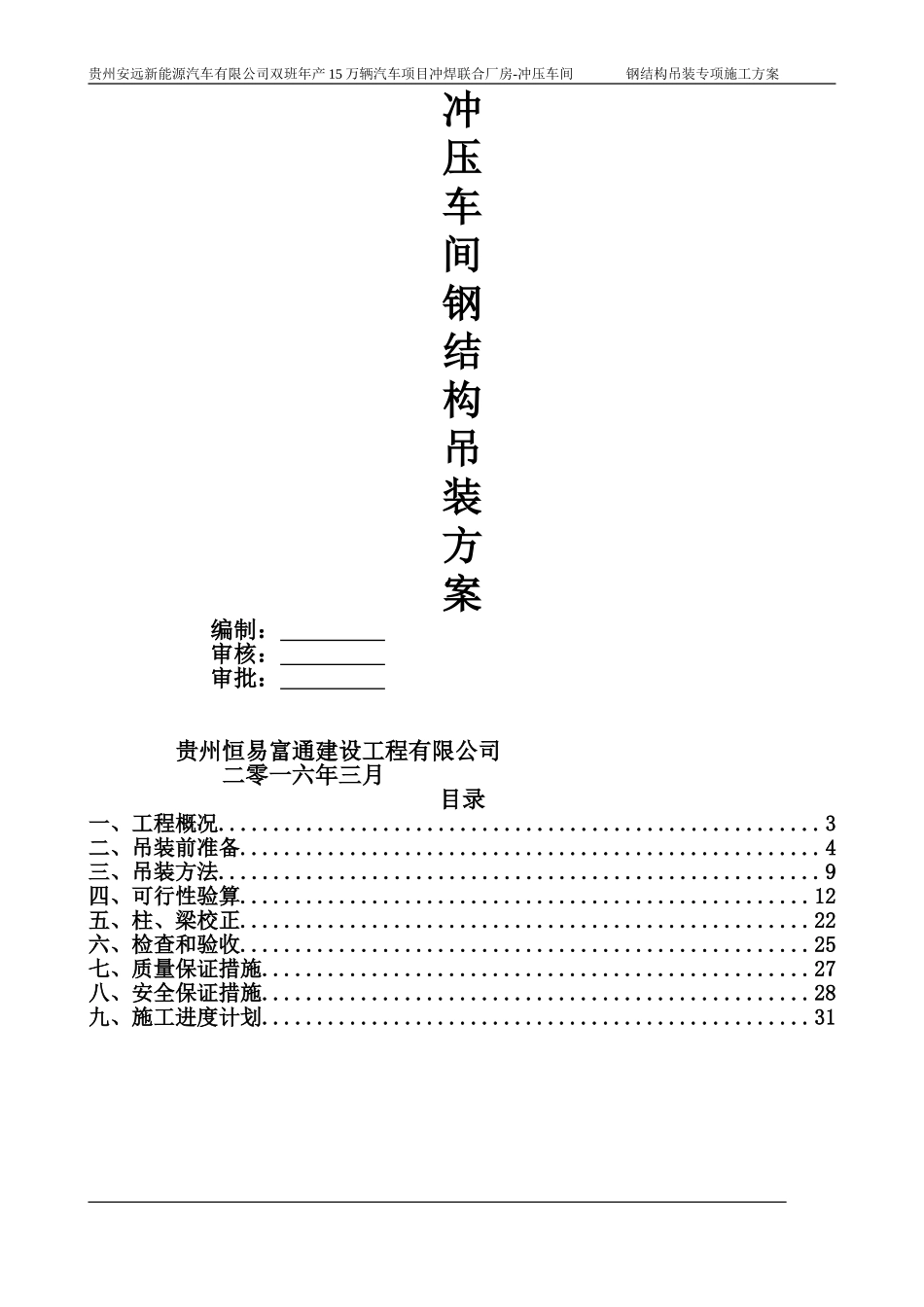

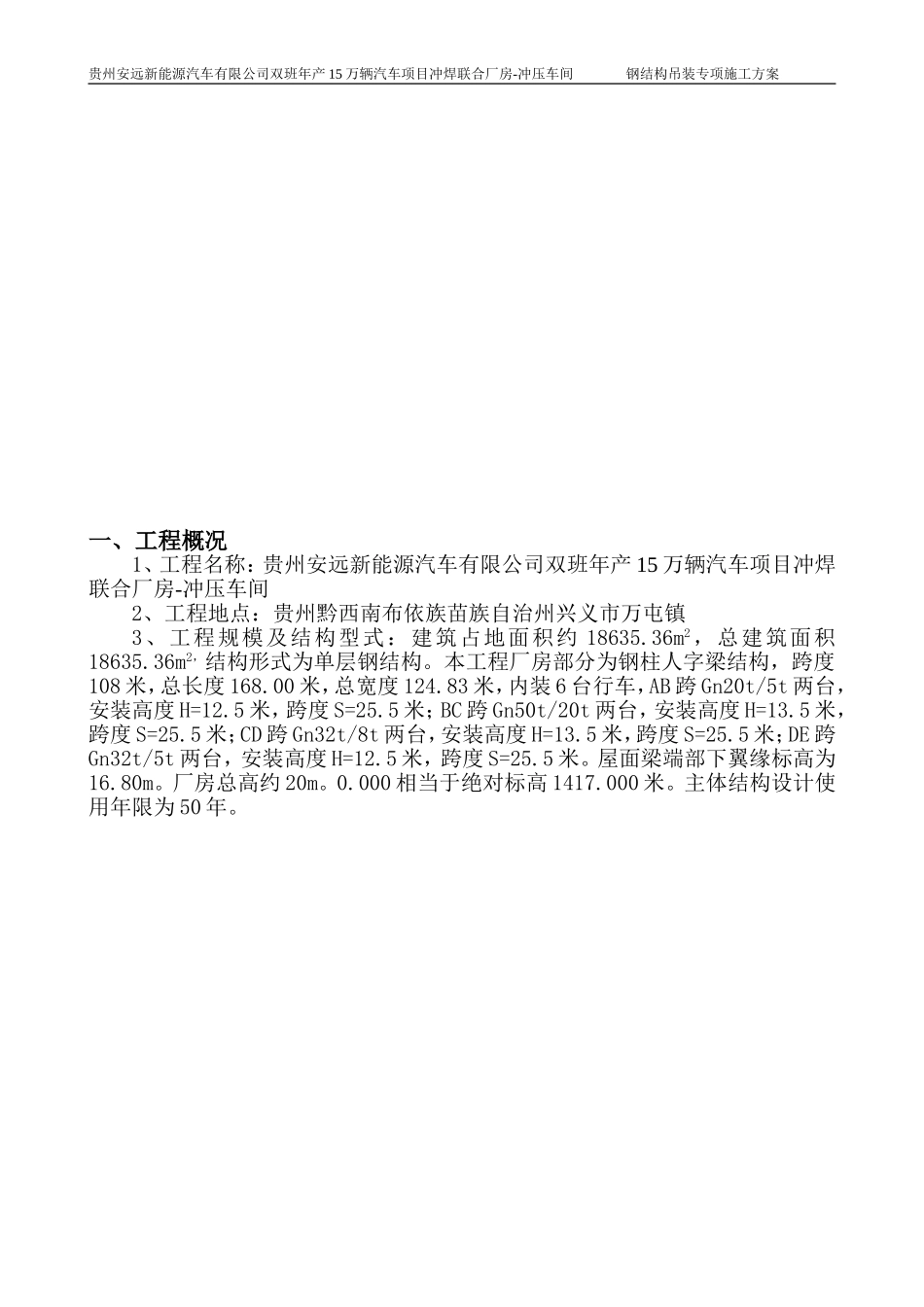

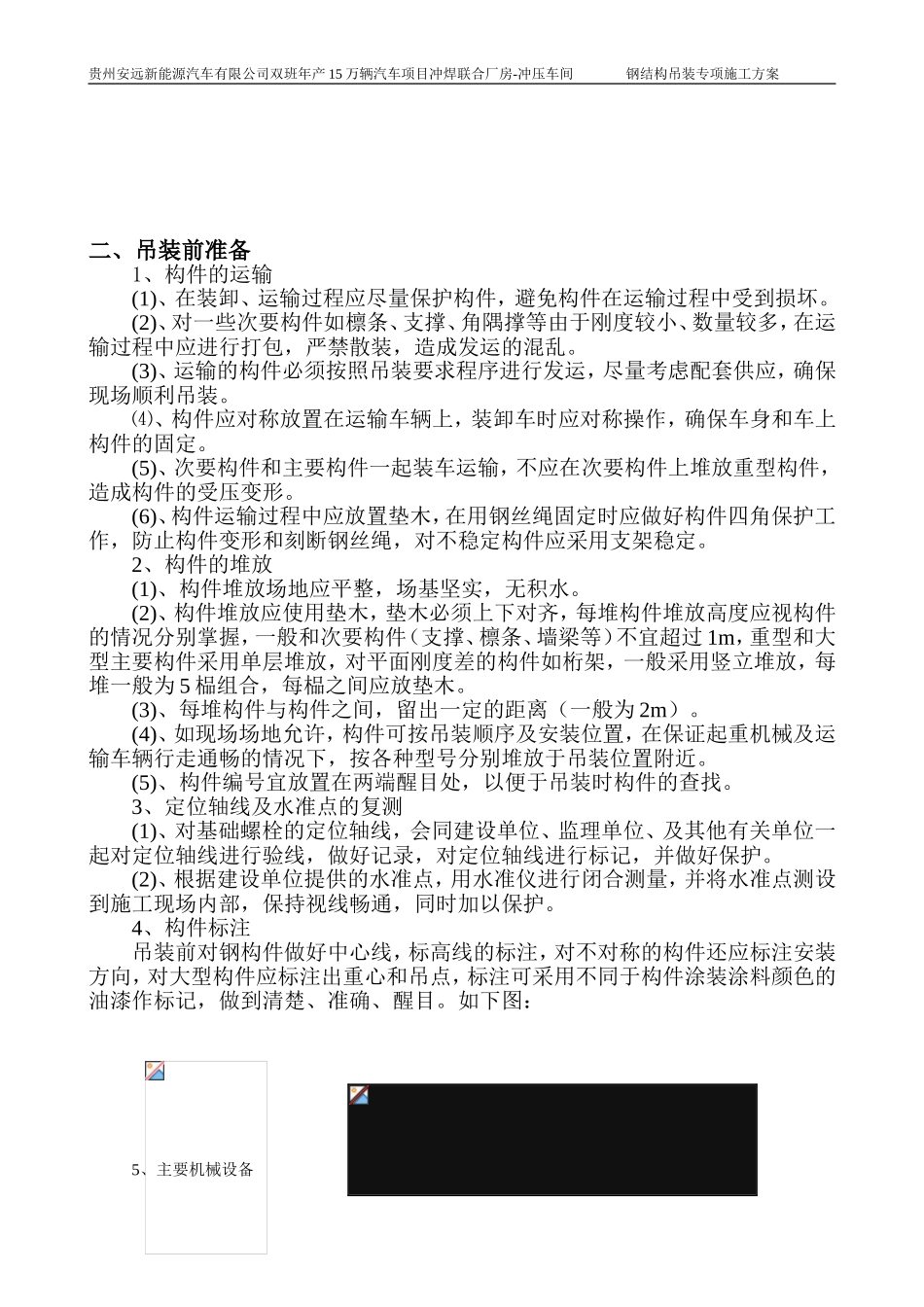

贵州安远新能源汽车有限公司双班年产15万辆汽车项目冲焊联合厂房-冲压车间钢结构吊装专项施工方案冲压车间钢结构吊装方案编制：审核：审批：贵州恒易富通建设工程有限公司二零一六年三月目录一、工程概况.......................................................3二、吊装前准备.....................................................4三、吊装方法.......................................................9四、可行性验算....................................................12五、柱、梁校正....................................................22六、检查和验收....................................................25七、质量保证措施..................................................27八、安全保证措施..................................................28九、施工进度计划..................................................31贵州安远新能源汽车有限公司双班年产15万辆汽车项目冲焊联合厂房-冲压车间钢结构吊装专项施工方案一、工程概况1、工程名称：贵州安远新能源汽车有限公司双班年产15万辆汽车项目冲焊联合厂房-冲压车间2、工程地点：贵州黔西南布依族苗族自治州兴义市万屯镇3、工程规模及结构型式：建筑占地面积约18635.36m2，总建筑面积18635.36m2，结构形式为单层钢结构。本工程厂房部分为钢柱人字梁结构，跨度108米，总长度168.00米，总宽度124.83米，内装6台行车，AB跨Gn20t/5t两台，安装高度H=12.5米，跨度S=25.5米；BC跨Gn50t/20t两台，安装高度H=13.5米，跨度S=25.5米；CD跨Gn32t/8t两台，安装高度H=13.5米，跨度S=25.5米；DE跨Gn32t/5t两台，安装高度H=12.5米，跨度S=25.5米。屋面梁端部下翼缘标高为16.80m。厂房总高约20m。0.000相当于绝对标高1417.000米。主体结构设计使用年限为50年。贵州安远新能源汽车有限公司双班年产15万辆汽车项目冲焊联合厂房-冲压车间钢结构吊装专项施工方案二、吊装前准备1、构件的运输(1)、在装卸、运输过程应尽量保护构件，避免构件在运输过程中受到损坏。(2)、对一些次要构件如檩条、支撑、角隅撑等由于刚度较小、数量较多，在运输过程中应进行打包，严禁散装，造成发运的混乱。(3)、运输的构件必须按照吊装要求程序进行发运，尽量考虑配套供应，确保现场顺利吊装。⑷、构件应对称放置在运输车辆上，装卸车时应对称操作，确保车身和车上构件的固定。(5)、次要构件和主要构件一起装车运输，不应在次要构件上堆放重型构件，造成构件的受压变形。(6)、构件运输过程中应放置垫木，在用钢丝绳固定时应做好构件四角保护工作，防止构件变形和刻断钢丝绳，对不稳定构件应采用支架稳定。2、构件的堆放(1)、构件堆放场地应平整，场基坚实，无积水。(2)、构件堆放应使用垫木，垫木必须上下对齐，每堆构件堆放高度应视构件的情况分别掌握，一般和次要构件（支撑、檩条、墙梁等）不宜超过1m，重型和大型主要构件采用单层堆放，对平面刚度差的构件如桁架，一般采用竖立堆放，每堆一般为5榀组合，每榀之间应放垫木。(3)、每堆构件与构件之间，留出一定的距离（一般为2m）。(4)、如现场场地允许，构件可按吊装顺序及安装位置，在保证起重机械及运输车辆行走通畅的情况下，按各种型号分别堆放于吊装位置附近。(5)、构件编号宜放置在两端醒目处，以便于吊装时构件的查找。3、定位轴线及水准点的复测(1)、对基础螺栓的定位轴线，会同建设单位、监理单位、及其他有关单位一起对定位轴线进行验线，做好记录，对定位轴线进行标记，并做好保护。(2)、根据建设单位提供的水准点，用水准仪进行闭合测量，并将水准点测设到施工现场内部，保持视线畅通，同时加以保护。4、构件标注吊装前对钢构件做好中心线，标高线的标注，对不对称的构件还应标注安装方向，对大型构件应标注出重心和吊点，标注可采用不同于构件涂装涂料颜色的油漆作标记，做到清楚、准确、醒目。如下图：5、主要机械设备贵州安远新能源汽车有限公司双班年产15万辆汽车项目冲焊联合厂房-冲压车间钢结构吊装专项施工方案设备名称型号单位数量汽车吊25T台1汽车吊50T台1平板车4...
